发电机保护课程设计一、课程目标知识目标：1. 学生能够理解发电机的构造、工作原理及重要性。
2. 学生能够掌握发电机保护的基本概念、原理及常见保护措施。
3. 学生能够了解发电机保护设备的功能、分类及配置原则。
技能目标：1. 学生能够运用所学知识分析发电机运行中可能出现的问题，并提出相应的保护措施。
2. 学生能够通过实际操作，熟练使用发电机保护设备，提高动手实践能力。
3. 学生能够结合实际案例，进行发电机保护方案的设计和分析。
情感态度价值观目标：1. 培养学生关注能源、环保等方面的社会责任感，认识到发电机保护在电力系统运行中的重要性。
2. 激发学生对电气工程领域的兴趣，引导他们树立远大理想，为实现我国能源事业的发展贡献力量。
3. 培养学生团队协作、沟通交流的能力，使他们能够在实际工作中更好地与他人合作。
课程性质：本课程为电气工程及其自动化专业的一门专业课程，旨在使学生掌握发电机保护的基本理论、方法和实践技能。
学生特点：学生具备一定的电气基础知识，具有较强的逻辑思维能力和动手实践能力。
教学要求：结合学生特点，注重理论联系实际，提高学生的实践操作能力。
通过案例分析、小组讨论等形式，激发学生的学习兴趣，培养他们解决问题的能力。
同时，注重培养学生的团队协作和沟通能力，为将来的工作打下坚实基础。
在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 发电机基础知识回顾：包括发电机的构造、工作原理、主要参数等，帮助学生巩固基础知识，为学习保护课程打下基础。
（对应教材第一章）2. 发电机保护原理：介绍发电机保护的必要性、保护类型、保护原理，使学生理解发电机保护的重要性。
（对应教材第二章）3. 发电机保护设备：讲解保护设备的分类、功能、技术参数及配置原则，帮助学生掌握保护设备的应用。
（对应教材第三章）4. 发电机保护方案设计：分析实际案例，教授保护方案的设计方法、步骤和注意事项，提高学生实际操作能力。

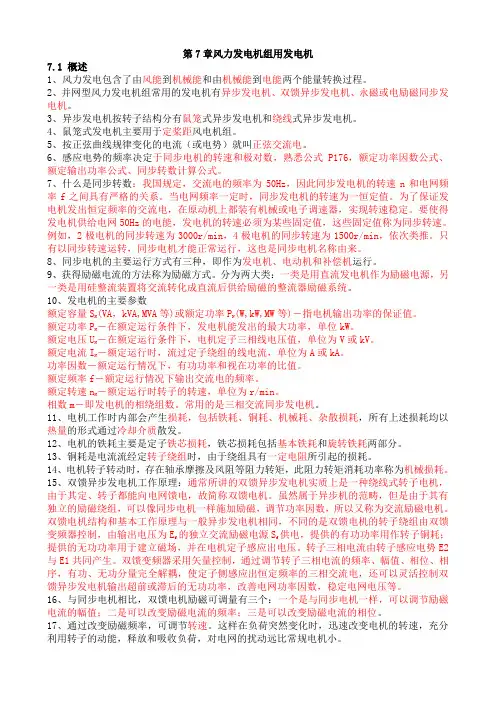

第7章风力发电机组用发电机7.1 概述1、风力发电包含了由风能到机械能和由机械能到电能两个能量转换过程。
2、并网型风力发电机组常用的发电机有异步发电机、双馈异步发电机、永磁或电励磁同步发电机。
3、异步发电机按转子结构分有鼠笼式异步发电机和绕线式异步发电机。
4、鼠笼式发电机主要用于定桨距风电机组。
5、按正弦曲线规律变化的电流（或电势）就叫正弦交流电。
6、感应电势的频率决定于同步电机的转速和极对数，熟悉公式P176，额定功率因数公式、额定输出功率公式、同步转数计算公式。
7、什么是同步转数：我国规定，交流电的频率为50Hz，因此同步发电机的转速n和电网频率f之间具有严格的关系。
当电网频率一定时，同步发电机的转速为一恒定值。
为了保证发电机发出恒定频率的交流电，在原动机上都装有机械或电子调速器，实现转速稳定。
要使得发电机供给电网50Hz的电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。
例如，2极电机的同步转速为3000r/min，4极电机的同步转速为1500r/min，依次类推。
只有以同步转速运转，同步电机才能正常运行，这也是同步电机名称由来。
8、同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。
9、获得励磁电流的方法称为励磁方式。
分为两大类：一类是用直流发电机作为励磁电源，另一类是用硅整流装置将交流转化成直流后供给励磁的整流器励磁系统。
10、发电机的主要参数额定容量SN (VA，kVA,MVA等)或额定功率PN(W,kW,MW等)－指电机输出功率的保证值。
额定功率PN－在额定运行条件下，发电机能发出的最大功率，单位kW。
额定电压UN－在额定运行条件下，电机定子三相线电压值，单位为V或kV。
额定电流IN－额定运行时，流过定子绕组的线电流，单位为A或kA。
功率因数－额定运行情况下，有功功率和视在功率的比值。
额定频率f－额定运行情况下输出交流电的频率。
额定转速nN－额定运行时转子的转速，单位为r/min。

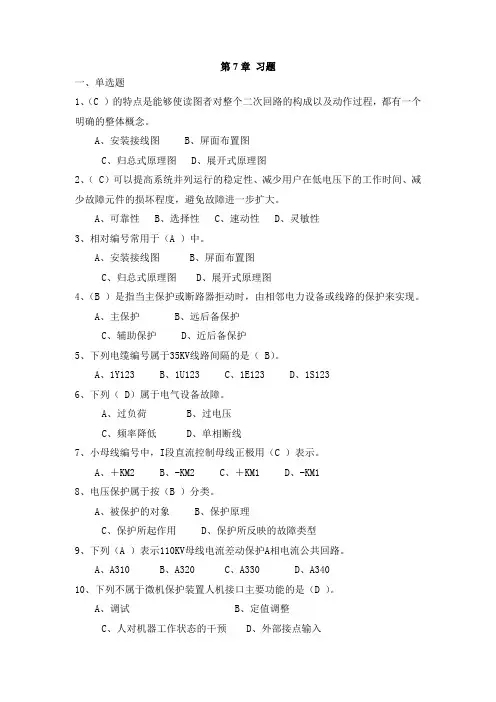

第7章习题一、单选题1、（C ）的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
A、安装接线图B、屏面布置图C、归总式原理图D、展开式原理图2、（ C）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。
A、可靠性B、选择性C、速动性D、灵敏性3、相对编号常用于（A ）中。
A、安装接线图B、屏面布置图C、归总式原理图D、展开式原理图4、（B ）是指当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现。
A、主保护B、远后备保护C、辅助保护D、近后备保护5、下列电缆编号属于35KV线路间隔的是（ B）。
A、1Y123B、1U123C、1E123D、1S1236、下列（ D）属于电气设备故障。
A、过负荷B、过电压C、频率降低D、单相断线7、小母线编号中，I段直流控制母线正极用（C ）表示。
A、＋KM2B、-KM2C、＋KM1D、-KM18、电压保护属于按（B ）分类。
A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型9、下列（A ）表示110KV母线电流差动保护A相电流公共回路。
A、A310B、A320C、A330D、A34010、下列不属于微机保护装置人机接口主要功能的是（D ）。
A、调试B、定值调整C、人对机器工作状态的干预D、外部接点输入11、（ A）指正常情况下有明显断开的备用电源或备用设备或备用线路。
A、明备用B、冷备用C、暗备用D、热备用12、110KV及以下线路保护测控装置的线路电压报警为：当重合闸方式为（ C）时，并且线路有流而无压，则延时10秒报线路电压异常。
A、检无压B、检同期C、检无压或检同期D、不检13、继电保护的（ A）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。
A、可靠性B、选择性C、速动性D、灵敏性14、（A ）是以屏面布置图为基础，以原理图为依据而绘制成的接线图，是一种指导屏柜上配线工作的图纸。
