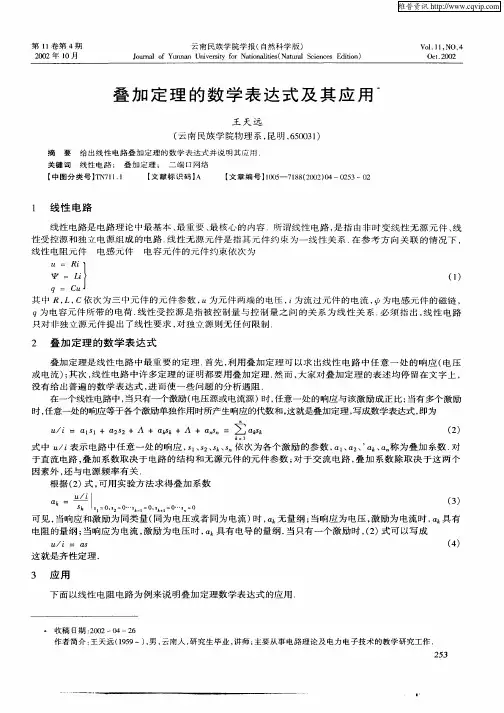

3.4 叠加定理及应用一、叠加定理叠加定理是线性网络的基本定解析

简述叠加定理的含义叠加定理是物理学中的一个基本定理，它指出在一个线性系统中，当多个输入同时作用于系统时，系统的响应等于每个输入单独作用于系统时的响应的总和。

简单来说，就是多个输入叠加在一起时，系统的响应等于每个输入单独作用时的响应之和。

叠加定理的主要内容包括以下几个方面：1. 线性系统的定义叠加定理只适用于线性系统，因此首先需要明确线性系统的定义。

线性系统是指系统的输出与输入之间存在线性关系，即当输入信号的幅度发生变化时，输出信号的幅度也会相应地发生变化，且变化的比例关系保持不变。

2. 叠加定理的表述叠加定理的表述可以用数学公式表示为：设一个线性系统对于输入信号x1(t)的响应为y1(t)，对于输入信号x2(t)的响应为y2(t)，则当这两个输入信号同时作用于系统时，系统的响应为y(t)=y1(t)+y2(t)。

3. 叠加定理的应用叠加定理在物理学中有着广泛的应用，例如在电路分析中，可以将复杂的电路分解为多个简单的电路，然后分别计算每个电路的响应，最后将它们叠加在一起得到整个电路的响应。

在声学中，可以将多个声源的声波叠加在一起，得到它们的总声波。

在光学中，可以将多个光源的光线叠加在一起，得到它们的总光线。

4. 叠加定理的限制叠加定理只适用于线性系统，而且输入信号必须是独立的。

如果输入信号之间存在相互作用或者干扰，叠加定理就不再适用。

此外，叠加定理也不适用于非线性系统，因为非线性系统的输出与输入之间不存在线性关系。

总之，叠加定理是物理学中一个基本的定理，它可以帮助我们分析复杂的系统，简化计算过程，提高计算效率。

在实际应用中，我们需要根据具体情况选择合适的方法来使用叠加定理，以达到最优的分析效果。

只有一个独立源的线性电路，响应与激励成正比，称齐次定理。

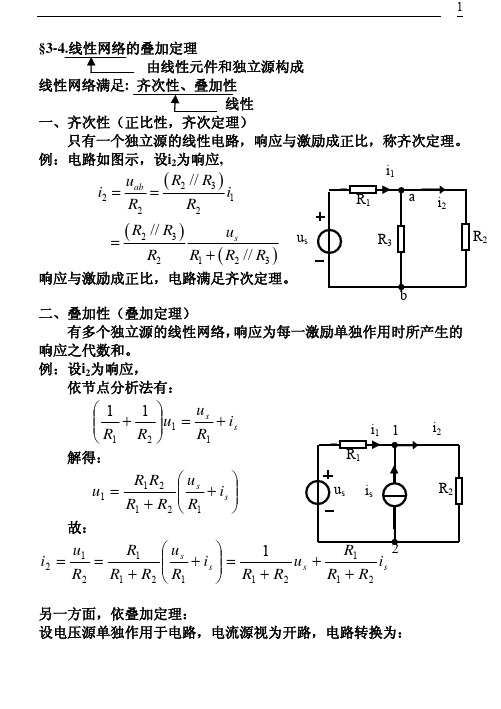

例：电路如图示，设i 2为响应,()()()232122232123//// //ab sR R u i i R R R R u R R R R ===+二、叠加性（叠加定理） 有多个独立源的线性网络，响应为每一激励单独作用时所产生的响应之代数和。

例：设i 2为响应，依节点分析法有：21211212⎠⎝i 2=另一方面，依叠加定理：设电压源单独作用于电路，电流源视为开路，电路转换为：2112R R u i s+=−s i R R R i 21122+=−依叠加定理，当两个独立源同时作用于电路时，有：12212212121s s R i i i u i R R R R −−=+=+++与节点电位分析法求得的结论一致。

注：在使用叠加定理时，应注意以下几点：1） 线性电容（）视为端电压随时间变化的理想电压源；c q u ∝线性电感（L i ψ∝）视为端电流随时间变化的理想电流源。

2）当某一激励源单独作用时，其它激励源视为零值（电压源视为短路；电流源视为开路）。

3）受控源不能视为激励。

4）叠加定理不适合功率计算（非线性 22Ri RuP ==∵）。

5）多个激励时，只有当所有激励都扩大k 倍时，响应才扩大k 倍。

例3-17用叠加定理求图中电压U 1及电流源的功率解：设电压源单独作用，电流源视为开路，电路为右图所示：依分压公式有： V U 102510//201010//2011=×+=−设电流源单独作用，电压源视为短路，电路为下图所示：()V U 65.110//10//2021=×=−设电压源和电流源同时作用：V U U U 1661021111=+=+=−−电流源的端电压：V U U 91625251=−=−=电流源吸收的功率（注意：电流源为关联参考方向）：9 1.513.5P U I W =×=×=例3-18用叠加定理求I x解：设电压源单独作用（受控源不能单独作用），电路如右图所示：()AI I I X X X 2010212 111=∴=−++−−−设电流源单独作用，电路为右图示：用节点分析法，有：⎪⎩⎪⎨⎧−=+=⎟⎠⎞⎜⎝⎛+−−补充212311212121X X I U I U解得：A I X 6.02−=−()A I I I X X X 4.16.0221=−+=+=−−例3-19设，利用响应与激励成比例的性质求：V U S 4−=?=IIA I 1=V U S 36=，由图可推得：解：设依齐次定理：S S S U I U I k kU I 361361=⇒==⇒=依题意： ()A I V U S 9143614−=−=⇒−=作业：3-14，3-17。

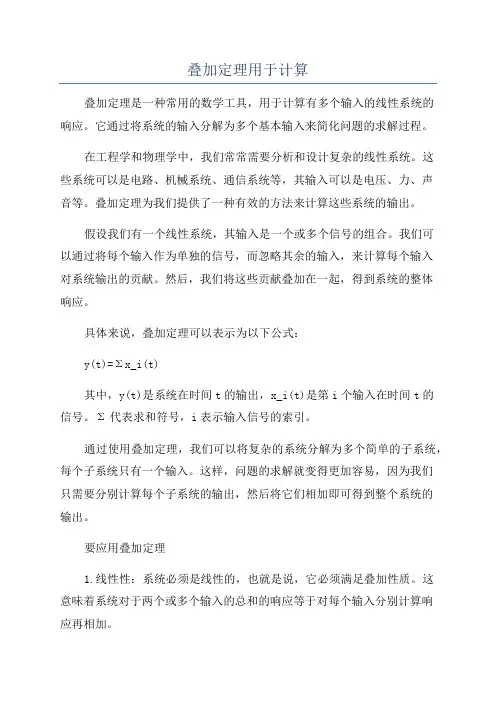

叠加定理用于计算叠加定理是一种常用的数学工具，用于计算有多个输入的线性系统的响应。

它通过将系统的输入分解为多个基本输入来简化问题的求解过程。

在工程学和物理学中，我们常常需要分析和设计复杂的线性系统。

这些系统可以是电路、机械系统、通信系统等，其输入可以是电压、力、声音等。

叠加定理为我们提供了一种有效的方法来计算这些系统的输出。

假设我们有一个线性系统，其输入是一个或多个信号的组合。

我们可以通过将每个输入作为单独的信号，而忽略其余的输入，来计算每个输入对系统输出的贡献。

然后，我们将这些贡献叠加在一起，得到系统的整体响应。

具体来说，叠加定理可以表示为以下公式：y(t)=Σx_i(t)其中，y(t)是系统在时间t的输出，x_i(t)是第i个输入在时间t的信号。

Σ代表求和符号，i表示输入信号的索引。

通过使用叠加定理，我们可以将复杂的系统分解为多个简单的子系统，每个子系统只有一个输入。

这样，问题的求解就变得更加容易，因为我们只需要分别计算每个子系统的输出，然后将它们相加即可得到整个系统的输出。

要应用叠加定理1.线性性：系统必须是线性的，也就是说，它必须满足叠加性质。

这意味着系统对于两个或多个输入的总和的响应等于对每个输入分别计算响应再相加。

2.时不变性：系统的性质不能随时间变化。

这意味着系统对于不同时间的相同输入具有相同的响应。

如果系统是时变的，我们需要将其分成多个时段，每个时段应用叠加定理，然后将它们相加。

叠加定理的应用可以帮助我们更好地理解和分析复杂系统的行为。

它使我们能够逐个分析系统的每个输入，并将它们的贡献叠加起来，从而得到系统的整体响应。

这种方法可以用于解决各种工程和物理问题，例如计算电路中的电流和电压、分析机械系统的运动行为等。

总之，叠加定理是一种非常有用的数学工具，可以用于计算多输入线性系统的响应。

它通过将复杂的系统分解为多个简单的子系统，然后将它们的输出叠加在一起，简化了问题的求解过程。

通过应用叠加定理，我们能够更好地理解和分析复杂系统的行为，并为工程和物理问题提供解决方案。

叠加定理适用范围一、引言叠加定理（Superposition Theorem）是电路分析中常用的一种方法，通过将电路分解为不同的独立电源进行分析，然后再将结果进行叠加得到最终的解。

这一定理在解决复杂电路问题时具有很大的优势，然而，叠加定理并非适用于所有电路。

本文将探讨叠加定理的适用范围，并提供一些例子来说明其中的限制和局限性。

二、叠加定理的基本原理叠加定理的基本原理可以概括为：在一个线性电路中，如果有多个独立电源作用于电路中，那么最终的电流或电压等可由各个单独电源所产生的效应叠加而成。

如果一个电路中有多个电源，我们可以把每个电源的作用看成是单独进行分析，最后将它们的效应相加得到整个电路的解。

三、叠加定理的适用范围尽管叠加定理对于解决复杂电路问题非常有用，但它并非适用于所有电路。

以下是叠加定理适用范围的一些主要方面：1.仅适用于线性电路：叠加定理只适用于线性电路，即电流与电压之间满足线性关系的电路。

对于非线性电路，叠加定理并不适用，因为非线性元件的电流-电压关系不满足叠加原理。

2.叠加定理不适用于功率和能量：叠加定理可以用于计算电路中特定节点的电压或电流，但它并不能直接计算功率和能量。

功率和能量通常需要通过其他方法进行分析和计算。

3.独立电源：叠加定理只适用于有多个独立电源的电路。

如果电路中的电源相互依赖或由其他因素控制，叠加定理将无法正确应用。

4.线性叠加：叠加定理适用于线性叠加的电路。

线性叠加是指电路响应与输入的线性组合成正比例。

如果电路的响应不满足线性叠加条件，叠加定理将无法得到正确的解。

五、例子和案例分析为了更好地理解叠加定理的适用范围，我们来看几个例子：1.并联电阻：假设有一个由两个电阻 R1 和 R2 并联组成的电路，并且电路中有一个电压源 V。

我们可以使用叠加定理来计算每个电阻上的电流。

关闭电压源 V，只保留 R1，并计算电流 I1。

关闭 R1，只保留 R2，并计算电流 I2。

将这两个电流相加得到总电流 I = I1 + I2。

简述叠加定理的内容
叠加定理是线性系统理论中的重要定理之一，它描述了一个线性系统对于多个输入信号的响应等于对每个输入信号单独响应后的叠加。

简单来说，叠加定理表明线性系统具有叠加性质。

具体而言，设有一个线性系统，其输入信号可以表示为多个分量信号的叠加。

对于每个分量信号，线性系统都可以独立响应，并将其输出信号表示为输入信号与系统的单位冲激响应的卷积运算。

叠加定理则指出，多个分量信号的叠加的输出信号，等于对每个分量信号单独响应后的输出信号的叠加。

数学表示为：
设有一个线性系统，其输入信号可以表示为多个分量信号的叠加，即输入信号为x(t)=x1(t)+x2(t)+...+xn(t)。

对每个分量信号，系统的输出信号可以表示为y1(t)=h(t)*x1(t)，
y2(t)=h(t)*x2(t)，...，yn(t)=h(t)*xn(t)，其中h(t)为系统的单位
冲激响应。

那么叠加定理可以表示为输出信号为
y(t)=y1(t)+y2(t)+...+yn(t)。

叠加定理是线性系统理论中基本且重要的定理，它为分析和设计线性系统提供了便利。

通过将系统的响应分解为基础信号的响应，可以更加方便地理解和分析系统的行为，并基于这些分析结果进行系统设计和优化。

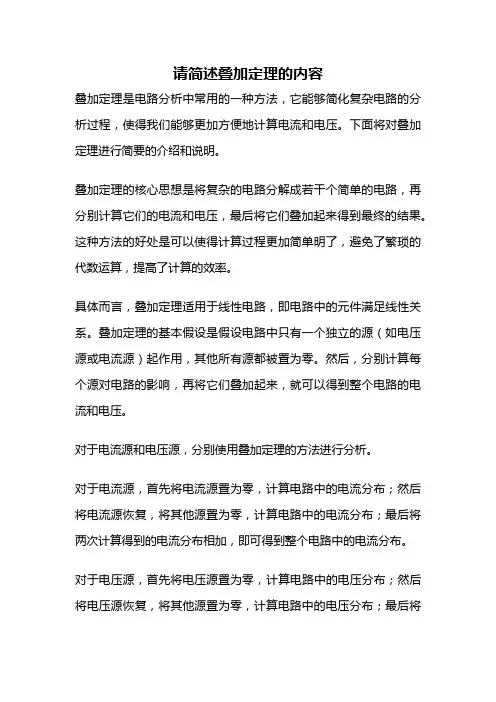

请简述叠加定理的内容叠加定理是电路分析中常用的一种方法，它能够简化复杂电路的分析过程，使得我们能够更加方便地计算电流和电压。

下面将对叠加定理进行简要的介绍和说明。

叠加定理的核心思想是将复杂的电路分解成若干个简单的电路，再分别计算它们的电流和电压，最后将它们叠加起来得到最终的结果。

这种方法的好处是可以使得计算过程更加简单明了，避免了繁琐的代数运算，提高了计算的效率。

具体而言，叠加定理适用于线性电路，即电路中的元件满足线性关系。

叠加定理的基本假设是假设电路中只有一个独立的源（如电压源或电流源）起作用，其他所有源都被置为零。

然后，分别计算每个源对电路的影响，再将它们叠加起来，就可以得到整个电路的电流和电压。

对于电流源和电压源，分别使用叠加定理的方法进行分析。

对于电流源，首先将电流源置为零，计算电路中的电流分布；然后将电流源恢复，将其他源置为零，计算电路中的电流分布；最后将两次计算得到的电流分布相加，即可得到整个电路中的电流分布。

对于电压源，首先将电压源置为零，计算电路中的电压分布；然后将电压源恢复，将其他源置为零，计算电路中的电压分布；最后将两次计算得到的电压分布相加，即可得到整个电路中的电压分布。

需要注意的是，在使用叠加定理进行电路分析时，要保持其他源为零的同时，还需要将与被置为零的源相连的支路断开。

这是因为这些支路上的元件在实际电路中会与其他源发生相互作用，而在叠加定理的假设下，这些相互作用被忽略了，因此需要将这些支路断开。

叠加定理的优点是简化了电路分析的计算过程，使得复杂电路的分析更加容易。

它可以应用于各种不同类型的电路，包括直流电路和交流电路。

叠加定理的应用范围广泛，可以用于计算电路中的电流、电压、功率等参数。

需要注意的是，叠加定理只适用于线性电路，而对于非线性电路则不适用。

此外，叠加定理也有一定的局限性，例如在计算功率时可能存在误差。

因此，在实际应用中需要结合具体情况进行分析，确保结果的准确性。

叠加定理的表述及应用叠加原理是线性电路的一个重要规律,内容是在线性电路中,任一支路的电流,{或电压}都是电路中各电源单独作用时在该支路中产生的电流{或电压}的代数和。

简单的说就是在一个电路里,一段支路的电压（电流）等于这个电路里每一个电源对这段支路的电压（电流）的总和。

叠加定理通常与等效电压（电流）源的方法一起用,求支路的电压（电流）：把电路里所有的电流源都等效成电压源,或者把电路里所有的电压源都等效成电流源,再用叠加定理求支路的电压或电流。

在使用叠加原理使用的条件和注意的是：1、叠加原理只适应求解线性电路的电压,电流。

对功率不适用。

2、每个独立电源单独作用时,其他独立电源不作用,电压源短接,电流源断开。

3、叠加时要注意电压,电流的参考方向，求和时要注意电压分量,和电流分量的正负。

叠加定理适用于线性电路。

叠加定理在电路分析中非常重要。

它可以用来将任何电路转换为诺顿等效电路或戴维南等效电路。

该定理适用于由独立源、受控源、无源器件（电阻器、电感、电容）和变压器组成的线性网络（时变或静态）。

应该注意的另一点是，叠加仅适用于电压和电流，而不适用于电功率。

换句话说，其他每个电源单独作用的功率之和并不是真正消耗的功率。

要计算电功率，我们应该先用叠加定理得到各线性元件的电压和电流，然后计算出倍增的电压和电流的总和。

对于一个线性电路，有多个独立源共同作用时，各支路的电流（或电压）等于各个独立电源单独作用时，该路的电流（或电压）的代数和。

为了确定每个独立源的作用，所有的其他电源的必须进行“置零”操作：电压源短路（理想电压源的内部阻抗为零（短路））。

电流源开路（理想电流源的内部阻抗为无穷大（开路））。

二、应用三步曲（画标-计算-求和）1、画出电源独立作用时的分电路图，并标上待求量的参考方向；2、在分电路上求出各分量；3、将各分量求代数和得到总量，叠加时注意分量的参考方向。

一、叠加定理的应用范围与限制1. 请简要说明叠加定理的定义及其应用范围。

叠加定理指出，在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

叠加定理适用于线性电路，即电路中元件的电压、电流与作用在其上的电压、电流之间呈线性关系。

2. 请举例说明叠加定理在实际电路中的应用。

叠加定理在电路分析、测试和电路设计等方面具有广泛的应用。

例如，在电路分析中，可以分别计算每个独立源单独作用时的电路响应，然后叠加得到总响应，简化了电路分析过程。

在电路测试中，可以利用叠加原理测量电路中各个独立源对电路响应的影响。

在电路设计中，可以根据叠加原理对电路进行优化设计。

3. 请分析叠加定理的适用限制。

叠加定理的适用限制主要包括以下几点：（1）电路必须是线性的，即电路中元件的电压、电流与作用在其上的电压、电流之间呈线性关系。

（2）电路中的独立源必须满足线性关系，即独立源之间不能相互影响。

（3）叠加定理只能应用于线性电路，对于非线性电路，叠加定理不再适用。

二、叠加定理与其他电路定理的关系1. 请比较叠加定理与戴维南定理的关系。

叠加定理和戴维南定理都是电路分析中的基本定理，它们之间有一定的联系。

叠加定理适用于线性电路，而戴维南定理和诺顿定理则适用于线性有源二端网络。

在电路分析中，可以先将电路简化为戴维南或诺顿等效电路，然后利用叠加定理进行进一步分析。

2. 请说明叠加定理与基尔霍夫定律的关系。

叠加定理和基尔霍夫定律都是电路分析中的基本定理。

基尔霍夫定律描述了电路中电流和电压的分布规律，而叠加定理则描述了电路中各个独立源对电路响应的影响。

在实际电路分析中，可以利用基尔霍夫定律和叠加定理相结合的方法，对电路进行更深入的分析。

三、叠加定理的实验验证1. 请简述叠加定理实验验证的步骤。

叠加定理实验验证的步骤如下：（1）搭建实验电路，确保电路满足叠加定理的适用条件。

叠加定理的
叠加定理是一种重要的数学理论，它被广泛应用于许多学科领域，如信号处理、计算机网络和诸如此类的数学实验。

它是一种极其有用的理论，为应用提供了一种健全的方法。

叠加定理的基本概念是指，任意的两个信号叠加在一起后，最终的结果仍然是一个信号。

此外，根据叠加定理，在一定条件下，叠加后的信号可以通过噪声滤波器去除多余的噪声来改善信号的质量。

叠加定理是线性系统理论中的一个核心概念，它是用来描述系统信号经过叠加后的行为特征。

叠加定理有助于描述复杂系统中的简单行为，同时也有助于研究复杂系统的规律性。

叠加定理在信号处理中的应用有许多，例如调制解调器的设计、滤波器的设计、信号传输以及信号检测等等。

例如，在调制、解调器的设计中，需要考虑多载波信号的叠加原理，以确保多载波信号能够正确叠加。

此外，叠加定理还可以用于滤波器设计，例如对多载波信号的加权滤波器可以考虑到叠加定理，以确保多载波信号的正确加权。

在数字信号处理中，叠加定理还可以应用于空间域滤波器设计，广泛应用于机器视觉、图像处理、信号分析与处理等领域。

最后，叠加定理有助于更好地理解信号处理系统的动态特性，并且为信号处理系统的设计提供了一种灵活有效的方法。

总之，叠加定理是为许多学科领域提供了有效支持的重要理论，为研究人员提供了丰富的技术手段，极大地推动了科学技术的进步。
