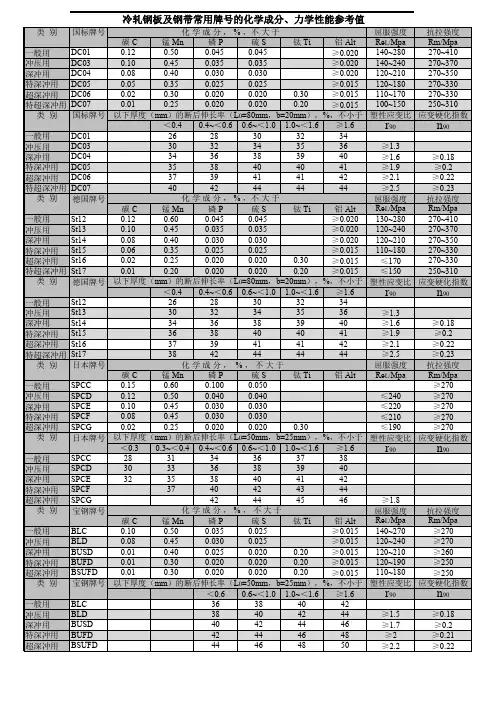

钢板及钢带常用牌号的化学成分、力学性能参考值[1]

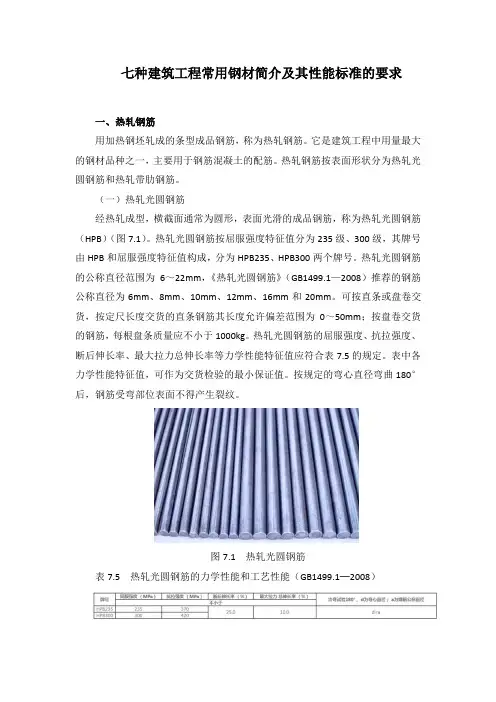

七种建筑工程常用钢材简介及其性能标准的要求一、热轧钢筋用加热钢坯轧成的条型成品钢筋，称为热轧钢筋。

它是建筑工程中用量最大的钢材品种之一，主要用于钢筋混凝土的配筋。

热轧钢筋按表面形状分为热轧光圆钢筋和热轧带肋钢筋。

（一）热轧光圆钢筋经热轧成型，横截面通常为圆形，表面光滑的成品钢筋，称为热轧光圆钢筋（HPB）（图7.1）。

热轧光圆钢筋按屈服强度特征值分为235级、300级，其牌号由HPB和屈服强度特征值构成，分为HPB235、HPB300两个牌号。

热轧光圆钢筋的公称直径范围为6～22mm，《热轧光圆钢筋》（GB1499.1—2008）推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm和20mm。

可按直条或盘卷交货，按定尺长度交货的直条钢筋其长度允许偏差范围为0～50mm；按盘卷交货的钢筋，每根盘条质量应不小于1000kg。

热轧光圆钢筋的屈服强度、抗拉强度、断后伸长率、最大拉力总伸长率等力学性能特征值应符合表7.5的规定。

表中各力学性能特征值，可作为交货检验的最小保证值。

按规定的弯心直径弯曲180°后，钢筋受弯部位表面不得产生裂纹。

图7.1热轧光圆钢筋表7.5热轧光圆钢筋的力学性能和工艺性能（GB1499.1─2008）（二）热轧带肋钢筋经热轧成型并自然冷却的横截面为圆形的且表面通常带有两条纵肋和沿长度方向均匀分布的横肋的钢筋，称为热轧带肋钢筋（图7.2）。

其包括普通热轧钢筋和细晶粒热轧钢筋两种。

图7.2热轧带肋钢筋热轧带肋钢筋按屈服强度特征值分为335、400、500级，其牌号由HRB和屈服强度特征值构成，分为HRB335、HRB400、HRB500三个牌号，细晶粒热轧钢筋的牌号由HRBF和屈服强度特征值构成，分为HRBF335、HRBF400、HRBF500三个牌号。

热轧带肋钢筋的公称直径范围为6～50mm，《热轧带肋钢筋》（GB1499.2—2007）推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm、40mm和50mm。

二者没有必然的联系，根据材料和工艺不同而不同。

屈服强度就是材料进入屈服阶段的临界应力，材料过了屈服阶段后还会出现一个强化阶段，然后才断裂，而拉伸强度指的就是那个开始出现明显的颈缩的临界值。

简单的理解，一旦应力超过拉伸强度，材料就会断裂，而应力超过屈服强度，只会导致材料发生塑性变形，而不一定会断裂。

拉伸强度一般由材料直接决定，而屈服强度除材料外，还可以利用加工工艺做一定的提高。

所有二者之间是没有什么换算关系的，二者多是材料的基本性能参数，多是需要靠实验测量的。

宝钢企业标准（一）冷连轧碳素钢板、钢带（二）冷连轧低碳钢板及钢带宝钢标准：Q/BQB402-2003宝钢标准：Q/BQB403-20031、分类、代号：一般用SPCC一般用DCO1（St12）冲压用SPCD冲压用DCO3（St13）深冲用SPCE、SPCN深冲用DCO4（St14、St15）特深冲用DCO5（BSC2）超深冲用DCO6（St16、St14-T、BSC3）2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC（O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面B光亮表面B麻面D麻面D4、热处理代号：退火+平整S1/8硬质81/4硬质4硬质15、标记示例：标准号；Q/BQB402-2003Q/BQB403-2003牌号：SPCC DCO5表面质量：FB（较高级精整）FC（高级精整）表面结构：D（麻面）B（光亮表面）厚度：1.5 1.5规格：1000×20001000×2000Q/BQB402-2003SPCC–FB Q/BQB403-2003DCO5–FC-B -1.5×1000×2000-1.5×1000×2000表1-1冷连轧碳素钢板、钢带（Q/BQB402-2003）化学成分表1-2冷连轧碳素钢板、钢带（Q/BQB402-2003）力学性能表1-2冷连轧碳素钢板、钢带（Q/BQB402-2003）硬度表2-1冷连轧低碳钢板及钢带（Q/BQB403-2003）化学成分表2-2冷连轧低碳钢板及钢带（Q/BQB403-2003）力学性能表2-3与Q/BQB403-2003标准相近钢板、钢带对照表（三）加磷高强钢板及钢带（四）烘烤硬化高强钢板及钢带宝钢标准：Q/BQB411-2003宝钢标准：Q/BQ B416-20031、分类、代号：冲压用B170P1深冲压用B140H1一般用B210P1冲压用B180H1结构用B250P1冲压用B180H2（BH340）一般用B180P2（BP340）结构用B220P2（BP380）注：1）B170P1、B210P1、B250P1注：1）B140H1、B180H1为超低碳钢为超低碳钢2）B180P2（BP340）B220P2（BP380）2）B180H2为低碳钢为低碳钢3）BP340、BP380用到05年底3）BH340用到05年底2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC（O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面B光亮表面B麻面D麻面D表3-1加磷高强钢板、钢带（Q/BQB411-2003）化学成分表3-2加磷高强钢板、钢带（Q/BQB411-2003）力学性能续表3-2加磷高强钢板、钢带（Q/BQB411-2003）力学性能表3-3与Q/BQB411-2003标准牌号相近钢板、钢带对照表表4-1烘烤硬化高强钢板、钢带（Q/BQB416-2003）化学成分表4-2烘烤硬化高强钢板、钢带（Q/BQB416-2003）力学性能表4-2与Q/BQB416-2003标准牌号相近钢板、钢带对照表（五）双相高强钢板、钢带（六）低合金钢板及钢带宝钢标准：Q/BOB418-2003宝钢标准：Q/BQB419-2003 1、分类、代号：结构件B240/390DP结构件B340LA 结构件、加强件B280/440DP结构件、加强件B340LA结构件、加强件B340/590DP加强件、防撞件B400/780DP2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC（O4）表5-1双相高强钢板、钢带（Q/BOB418-2003）化学成分表5-2双相高强钢板、钢带（Q/BOB418-2003）力学性能表5-3与（Q/BOB418-2003）标准相近钢板、钢带对照表表6-1低合金钢板、钢带强钢板、钢带（Q/BOB419-2003）化学成分表6-2低合金钢板、钢带强钢板、钢带（Q/BOB419-2003）力学性能表6-3与（Q/BOB419-2003）标准相近钢板、钢带对照表（七）冲压用冷连轧碳素钢板、钢带（八）冷连轧低碳钢板及钢带宝钢标准：Q/BQB408-2003宝钢标准：Q/BQB403-20031、分类、代号：一般用BLC一般用DCO1（St12）冲压用BLD冲压用DCO3（St13）深冲用BUSD深冲用DCO4（St14、St15）特深冲用BUFD特深冲用DCO5（BSC2）超深冲用BSUFD超深冲用2、表面质量代号：较高级精整表面FB（O3）较高级精整表面FB（O3）高级精整表面FC（O4）高级精整表面FC（O4）超高级精整表面FD（O5）超高级精整表面FD（O5）3、表面结构代号：光亮表面B光亮表面B麻面D麻面D表7-1冲压用冷连轧碳素钢板、钢带（Q/BQB408-2003）化学成分表7-2冲压用冷连轧碳素钢板、钢带（Q/BQB408-2003）力学性能表7-3与（Q/BOB408-2003）标准相近钢板、钢带对照表。

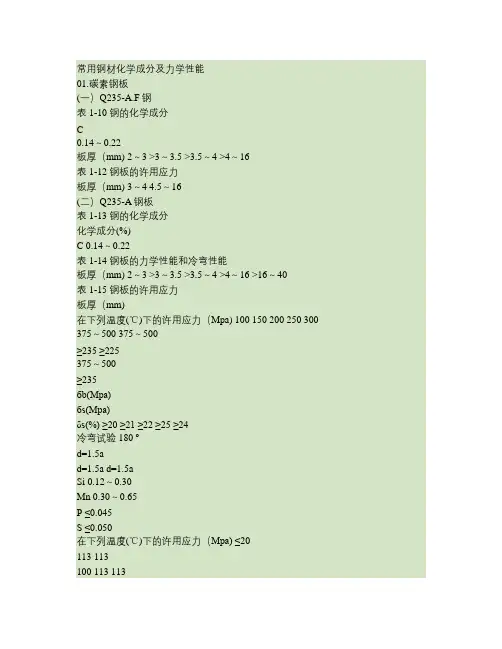

常用钢材化学成分及力学性能01.碳素钢板(一）Q235-A.F钢表1-10 钢的化学成分C0.14～0.22板厚（mm) 2～3 >3～3.5 >3.5～4 >4～16表1-12 钢板的许用应力板厚（mm) 3～4 4.5～16(二）Q235-A钢板表1-13 钢的化学成分化学成分(%)C 0.14～0.22表1-14 钢板的力学性能和冷弯性能板厚（mm) 2～3 >3～3.5 >3.5～4 >4～16 >16～40表1-15 钢板的许用应力板厚（mm)在下列温度(℃)下的许用应力（Mpa) 100 150 200 250 300 375～500 375～500≥235 ≥225375～500≥235бb(Mpa)бs(Mpa)δs(%) ≥20 ≥21 ≥22 ≥25 ≥24冷弯试验180 ºd=1.5ad=1.5a d=1.5aSi 0.12～0.30Mn 0.30～0.65P ≤0.045S ≤0.050在下列温度(℃)下的许用应力（Mpa) ≤20113 113100 113 113150 113 113200 105 105250 94 94375～500 375～500≥235 ≥235表1-11 钢板的力学性能和冷弯性能бb(Mpa) бs(Mpa) δs(%) 冷弯试验180 º≥20 ≥21 ≥22≥25d=1.5a d=1.5aSi ≤0.07化学成分%Mn 0.30～0.60P ≤0.045S ≤0.050≤20 3503～4 4.5～16 >16～40 (三)Q235-B钢板113 113 113 113 113 113 113 113 113 113 113 107 94 94 91 94 94 91 86 86 83表1-16 钢的化学成分C ≤0.22表1-17 钢板的力学性能和冷弯性能板厚（mm) бb(Mpa) бs(Mpa) δs(%) Akv(纵)(J) 2～3 >3～3.5 >3.5～4 >4～16 >16～40表1-18 钢板的许用应力板厚（mm) 3～4 4.5～16 >16～40 (四)Q235-C钢板表1-19 钢的化学成分C ≤0.18Si 0.12～0.30化学成分%Mn 0.35～0.80P ≤0.040S ≤0.040在下列温度(℃)下的许用应力（Mpa) 100 150 200 250 300 113 113 105 94 86 113 113 105 94 86 113 107 99 91 83375～500 375～500≥235 ≥225375～500≥235≥20 ≥21 ≥22 ≥25 ≥24≥27 ≥27d=1.5a d=1.5a---d=1.5a 冷弯试验180 ºSi0.12～0.30化学成分%Mn ≤0.70P ≤0.045S ≤0.045≤20 113 113 113 350 77 77 75表1-20 钢板的力学性能和冷弯性能板厚（mm) бb(Mpa) бs(Mpa) δs(%) 0℃Akv(纵)(J) 2～3>3～3.5 375～500 >3.5～4 >4～16 >16～40表1-21 钢板的许用应力板厚（mm)在下列温度(℃)下的许用应力（Mpa)375～500 375～500≥235 ≥225 ≥235≥20 ≥21 ≥22 ≥25 ≥24≥27 ≥27d=1.5a d=1.5a---d=1.5a 冷弯试验180 º3～4 4.5～16 >16～40 (五）20HP钢板≤20 125 125 125 100 125 125 125 150 125 125 119 200 116 116 110 250 104 104 101 300 95 95 92 350 86 86 83 400 79 79 77表1-22 钢的化学成分C ≤0.22表1-23 钢板的力学性能和冷弯性能板厚（mm) 2.5～1.2 （六）15MnHP钢板表1-24 钢的化学成分C0.12～0.20表1-25 钢板的力学性能和冷弯性能板厚（mm) 2.5～1.2 (七）20R钢板表1-26 钢的化学成分C 〈=0.20表1-27 钢板的力学性能和冷弯性能板厚（mm) 6～16 >16～36 >36～60 >60～100表1-28 钢板的高温屈服强度Si ≤0.35化学成分% Mn 0.35～0.65P ≤0.035 S ≤0.035бb(Mpa) ≥390бs(Mpa) δs(%) Akv(横)(J) ≥245≥25≥27冷弯试验180 º d=1.5aSi ≤0.35化学成分%Mn 0.65～1.00P ≤0.035 S ≤0.035бb(Mpa) ≥440бs(Mpa) δs(%) Akv(横)(J) ≥295≥26≥27冷弯试验180o d=2aSi 0.15～0.30化学成分%Mn 0.40～0.90P ≤0.035 S ≤0.030бb(Mpa) бs(Mpa) δs(%) 0℃Akv(纵)(J) 冷弯试验180 º 400～520 390～510≥245 ≥235 ≥225 ≥205≥24 ≥25≥31d=2a在下列温度(℃)下的屈服强度（Mpa)不小于板厚（mm) 21～36 >36～60 >60～100表1-29 钢板的许用应力在下列温度(℃)下的许用应力（Mpa)板厚（mm) 6～16 >16～36 >36～60 >60～100≤20 100 150 200 250 300 350 133 133 132 123 110 101 92 133 132 126 116 104 95 133 126 119 110 101 92 128 115 110 103 92 8486 83 77400 425 450 86 79 77 7183 61 78 61 75 61 68 61200 186 178 164250 167 161 147300 153 147 135350 139 133 123400 129 123 113450 121 116 106475 41 41 41 4102.低合金高强度钢板（一）16MnR钢板表2～9 钢的化学成分化学成分%CSiMnPS0.20～0.55 1.20～1.60表2～10 钢板的力学性能和冷弯性能δ板厚（mm) Akv(横）（J）冷弯试验180°s(%)6～16 ≥345 ≥21 >16～36 ≥325 ≥21 >36～60 ≥305 ≥21 >60～100 ≥285 ≥20 >100～120 ≥275 ≥20表2～11 钢板的高温屈服强度d=2a≥31d=3a板厚（mm) 21～36 >36～60 >60～100 >100～120在下列温度(℃)下的屈服强度（Mpa)不小于 200 255 240 225 220 250 235 220 205 200300 215 200 185 180350 200 185 175 170400 190 175 165 160表2～12 钢板的许用应力在下列温度(℃)下的许用应力（Mpa)板厚（mm)6～16 >16～36 >36～60 >60～100 100～12015MnVR≤20 170 93 66 43 163 93 66 43 157 93 66 43 153 93 66 43 150 93 66 43表2～13钢的化学成分化学成分%C Si Mn P S V表2～14 钢板的力学性能和冷弯性能冷弯试验180 °6～16 ≥390 ≥19 >16～36 ≥370 ≥19 >36～60 ≥350 ≥19表2～15 钢板的高温屈服强度≥31d=3a板厚（mm) 21～36在下列温度(℃)下的屈服强度（Mpa)不小于 200 295250 280300 260350 240400 220450 205>36～60280 265 245 225 210 195表2～16 钢板的许用应力在下列温度(℃)下的许用应力（Mpa)≤20 100 150 200 250 300 177 170 163177 177 177 177 172 170 170 170 170 163 163 163 163 163 153板厚（mm) 6～16 >16～36 >36～60350 400 159 147 150 138 141 131（三）15MnVNR钢板表2～17 钢的化学成分化学成分%CSiMn 1.30～1.70PSVN 0.010～0.0200.10～≤0.030 0.20表2～18 钢板的力学性能和冷弯性能冷弯试验180板厚（mm) °6～16≥440 ≥18 ≥420 ≥18 ≥400 ≥18≥34d=3a>16～36 >36～60表2～19 钢板的高温屈服强度在下列温度(℃)下的屈服强度（Mpa)不小于 200 340 320250 315 300300 290 275表2～20 钢板的许用应力板厚（mm) 6～16在下列温度(℃)下的许用应力（Mpa)≤20 100 150 200 250 300 350 400 190 190 190 190 190 190 175 163 350 270 255400 250 235450 235 220板厚（mm) 21～36 >36～60>16～36>36～60 183 183 183 183 183 181 169 156 177 177 177 177 177 172 159 147（四）18MnMoNbR钢板表2～21钢的化学成分化学成分%C Si Mn P S Mo Nb 表2～22 钢板的力学性能和冷弯性能冷弯试验30～60 ≥440 ≥17>60～100 ≥410 ≥17表2～23 钢板的高温屈服强度板厚（mm)30～60>60～100表2～24 钢板的许用应力板厚（mm）30～6060～100(五)13MnNiMoNbR钢板表2～25钢的化学成分化学成分%C Si Mn P S Ni Mo Gr Nb 在下列温度(℃)下的许用应力（Mpa) ≤20 100 200 300 400 425 450 197 197 197 197 197 197 177 190 190 190 190 190 190 177 475 117 117 200 250 300 350 400 450 380 370 360 350 335 315 360 350 340 330 315 295 ≥34 d=3a ≤0.10.15～1.20～≤0.02≤0.020.60～0.20～0.20～5 0.50 1.60 5 5 1.00 0.40 0.40表2～26 钢板的力学性能和冷弯性能冷弯试验 30～100 ≥390 ≥18 ≥380 ≥18表2～27 钢板的高温屈服强度在下列温度(℃)下的屈服强度（Mpa)不小于板厚（mm) 30～100 >100～120200 355 345250 350 340300 345 335350 335 325400 305 300≥31 ≥31d=3a d=3a表2～28 钢板的许用应力板厚（mm） 30～100 >100～120表2～29钢的化学成分化学成分%CSiMnPSNiGrMoVBPcm在下列温度(℃)下的许用应力（Mpa)≤20 100 150 200 250 300 350 400 190 190 190 190 190 190 190 190 190 190 190 190 190 190 190 1881.20～0.10～0.10～0.02～0.40 1.60 0.30 0.30 0.06表2～30钢板的力学性能和冷弯性能冷弯试验板厚（mm)取样方向及180 部位试验温度(℃) Akv(J) ° 16～59 ≥490≥17-20≥47 拉伸试验冲击试验03.低温钢板(一)16MnDR钢板表3～9钢的化学成分化学成分%CSiMnPSAls表3～10钢板的力学性能和冷弯性能冷弯试验 6～16 >16～36 >36～60表3～11钢板的许用应力板厚（mm) 6～16 >16～36 >36～60 >60～100(二)09Mn2VDR钢板表3～12钢的化学成分化学成分%CSiMnPSVAls在下列温度(℃)下的许用应力(Mpa) 100 150 200 250 300 163 163 163 156 144 131 157 157 156 147 134 122 150 150 147 138 125 113 150 147 138 128 116 106350 122 113 106 100≥21-30℃,≥24 -40℃, ≥24d=2ad=3a1.40～1.80 表3～13钢板的力学性能和冷弯性能冷弯试验180 °6～16 >16～36 (三)15MnNiDR钢板表3～14钢的化学成分化学成分%CSiMnPSNiVAls≥22 -50℃,≥27d=2a1.20～1.60 表3～15 钢板的力学性能和冷弯性能冷弯试验180 °6～16 >16～36 >36～60 （四）09MnNiDR钢板表3～16钢的化学成分化学成分%CSiMnPSNiNbAls≥20 -40℃,≥27d=3a1.20～1.60表3～17 钢板的力学性能和冷弯性能>Akv(横）（J）冷弯试验180 °6～16 >16～36 >36～60表3～18钢板的许用应力板厚（mm) 6～16 >16～36 >36～60表3～19钢的化学成分化学成分%CSiMnPSNiGrMoVB在下列温度(℃)下的许用应力( Mpa) 100 150 200 250 300 350 147 147 147 147 147 147 138 143 143 143 143 143 138 128 143 143 143 141 134 128 119Pcm≥23-70℃,≥27d=2a(五)07MnNiCrMoVDR钢板0.15～1.20～0.20～0.10～0.10～0.02～0.40 1.60 0.50 0.30 0.30 0.06表3～20钢板的力学性能和冷弯性能板厚（mm) 取样方向及部位拉伸试验冲击试验бb(Mpa) 试验温度(℃) Akv(J)≥490 ≥17 -40 ≥47 冷弯试验180 ° d=3a 16～50 横向,1/4t 610～74004.中温抗氢钢板（一）15CrMoR钢板表4～9钢的化学成分化学成分%C Si Mn P S Cr Mo表4～10 钢板的力学性能和冷弯性能钢板状态 Akv(横）（J）冷弯试验180 °6～60>60～100表4～11 钢板的高温屈服强度钢板状态板厚（mm)36～60 在下列温度(℃)下的屈服强度（Mpa)不小于200 350 400 240 200 189 ≥295 ≥19 ≥275 ≥18 ≥31 d=3a 正火加回火>60～100 220 186 176 表4～12 钢板的许用应力钢板状态板厚（mm) 在下列温度(℃)下的许用应力（Mpa)6～60 58 >60～100 58 (二)12Cr2Mo1R钢板表4～13钢的化学成分化学成分%C Si Mn P S Cr Mo表4～14 钢板的力学性能和冷弯性能板厚（mm)6～60>60～150表4～15 钢板的高温屈服强度板厚（mm)6～150表4～16钢板的许用应力板厚（mm)6～150 在下列温度(℃)下的许用应力（Mpa) ≤20 400 172 150 89 61 46 37 在高温(℃)下的屈服强度(Mpa)不小于 100 150 200 250 300 350 400 450 500 280 270 260 255 250 245 240 230 215 钢板状态 Akv(横）（J）冷弯试验180 °正火加回火≥310 ≥18 ≥17 ≥31 d=3a05.不锈钢板(一)0Cr13钢板表5～9钢的化学成分化学成分%C Si Mn P S Cr Ni表5～10 钢板的力学性能和冷弯性能拉伸试验硬度试验冷弯试验180 °d=2a бb(Mpa) б0.2(Mpa) δ5(%) HB HRB HV ≥410表5～11GB150推荐的的高温屈服强度板厚（mm)2～6012 ≥205 ≥20 ≤200 在下列温度(℃)下的屈服强度（Mpa)不小于 100 150 200 250 300 350 400 450 500 550 189 184 180 178 175 168 163 150 133 108表5～12 钢板的许用应力板厚（mm)2～60 在下列温度(℃)下的许用应力（Mpa) ≤20 100 150 200 400 450 500 128 118 115 113 102 94 72(二)0Cr18Ni9钢板表5～13钢的化学成分化学成分%C Si Mn P S Cr Ni表5～14 钢板的力学性能拉伸试验бb(Mpa)≥520表5～15GB150推荐的的高温屈服强度在下列温度(℃)下的屈服强度（Mpa)不小于板厚（mm)2～60表5～16 钢板的许用应力板厚（mm) 在下列温度(℃)下的许用应力（Mpa) б0.2(Mpa) ≥205 δ5(%) ≥40 HB 硬度试验HRB HV ≤187 ≤90 ≤200 100 150 200 250 300 350 400 450 500 550 171 155 144 135 127 123 119 114 111 106≤20 100 150 200 300 400 550 550 600 650 700137 137 137 130 114 107 100 91 64 42 272～60137 114 103 96 85 79 74 71 62 42 27(三)1Cr18Ni9Ti钢板表5～17 钢的化学成分化学成分%C Si Mn P S Cr Ni Ti表5～18 钢板的力学性能拉伸试验бb(Mpa) б0.2(Mpa) 硬度试验 HB HRB HV 13≥540≥205 ≥40 (四)0Cr18Ni10Ti钢板表5～19 钢的化学成分化学成分%C Si Mn P S Cr Ni Ti 17.0～19.00 9.00～12.00 ≥5XC%表5～20 钢板的力学性能拉伸试验бb(Mpa) б0.2(Mpa) ≥520表5～21 GB150推荐的的高温屈服强度板厚（mm)2～60表5～22 钢板的许用应力板厚（mm) 在下列温度(℃)下的许用应力（Mpa) 在下列温度(℃)下的屈服强度（Mpa)不小于≥205 硬度试验HB HRB HV ≥40 100 150 200 250 300 350 400 450 500 550 171 155 144 135 127 123 120 117 114 111≤20 150 300 400 500 550 600 650 700137 137 114 108 103 83 44 25 132～60137 103 96 85 80 76 74 44 25 13(五）0Cr17Ni12Mo2钢板表5～23 钢的化学成分化学成分%C Si Mn P S Cr Ni Mo表5～24 钢板的力学性能拉伸试验бb(Mpa) б0.2(Mpa) ≥520≥205 硬度试验HB HRB HV ≥40 14表5～25 GB150推荐的的高温屈服强度板厚（mm)2～60表5～26 钢板的许用应力板厚（mm) 在下列温度(℃)下的许用应力（Mpa) 在下列温度(℃)下的屈服强度（Mpa)不小于 100 150 200 250 300 350 400 450 500 550 175 161 149 139 131 126 123 121 119 117≤20 100 150 200 300 400 500 550 600 650 700137 137 137 134 118 111 107 105 81 50 302～60137 117 107 99 87 82 79 78 73 50 30(六)0Cr18Ni12Mo2Ti钢板表5～27 钢的化学成分化学成分%C Si Mn P S Cr Ni Mo Ti表5～28 钢板的力学性能拉伸试验бb(Mpa) б0.2(Mpa) δ5(%)≥530表5～29 GB150推荐的的高温屈服强度板厚（mm)2～60表5～30 钢板的许用应力板厚（mm) 在下列温度(℃)下的许用应力（Mpa) 400 137 111 2～60(七)0Cr19Ni13Mo3钢板表5～31 钢的化学成分 137 99 93 87 84 82 81 80 500 107 79 650 50 50 在下列温度(℃)下的屈服强度（Mpa)不小于≥205 硬度试验HB HRB HV ≥35 100 150 200 250 300 350 400 450 500 550 175 161 149 139 131 126 123 121 119 117化学成分%C Si Mn P S Cr Ni Mo 表5～32 钢板的力学性能拉伸试验бb(Mpa) б0.2(Mpa) ≥520表5～33 GB150推荐的的高温屈服强度板厚（mm)2～60 在下列温度(℃)下的屈服强度（Mpa)不小于 550 117 表5～34 钢板的许用应力板厚（mm) 在下列温度(℃)下的许用应力（Mpa)650 50 81 50 30 50 78 73 50 30 ≥205 硬度试验HB HRB HV ≥40 2～60( 八)00Cr19Ni10钢板表5～35 钢的化学成分化学成分%C Si Mn P S Cr Ni8.00～12.00表5～36 钢板的力学性能拉伸试验硬度试验бb(Mpa) б0.2(Mpa) δ5(%) HB HRB HV≥480表5～37 GB150推荐的的高温屈服强度板厚（mm) 550 2～60 117 98表5～38 钢板的许用应力16 ≥177 ≥40 ≤187 ≤200 在下列温度(℃)下的屈服强度（Mpa)不小于在下列温度(℃)下的许用应力（Mpa)板厚（mm)2～6050 91 81 89 30 50 67 73 66 30（九）00Cr17Ni14Mo2钢板表5～39 钢的化学成分化学成分%CSi MnPSCrNi 8.00～12.00Ni 12.00～15.00Mo ≤0.03≤1.0≤18.00～0 0 0.035 20.00表5～40 钢板的力学性能拉伸试验бb(Mpa) ≥480表5～41 GB150推荐的的高温屈服强度板厚（mm)550 2～60 117 93表5～42 钢板的许用应力2～6086 81 89 30 85 84 64 73 66 30 63 62在下列温度(℃)下的许用应力（Mpa) 在下列温度(℃)下的屈服强度（Mpa)不小于б0.2(Mpa) ≥177δ5(%) ≥40HB ≤187硬度试验HRBHV≤90 ≤200(十)00Cr19Ni13Mo3钢板表5～43 钢的化学成分化学成分%CSi MnPSCrNi 8.00～12.00Ni 11.00～15.00Mo ≤0.03≤1.0≤18.00～0 0 0.035 20.00 表5～44 钢板的力学性能拉伸试验硬度试验бb(Mpa) б0.2(Mpa) δ5(%) ≥480≥177HB HRB HV ≤200≥40 ≤187 ≤90表5～45 GB150推荐的的高温屈服强度2～60表5～46 钢板的许用应力2～60在下列温度(℃)下的许用应力（Mpa) （十一）00Cr18Ni5Mo3Si2钢板表5～47 钢的化学成分化学成分%CSiMn 1.00～2.00PSCrNi 8.00～12.00Ni 4.50～5.50Mo 2.50～3.000N ≤≤0.01.30～30 2.00≤≤表5～48 钢板的力学性能拉伸试验硬度试验HV ≥590表5～49 GB150推荐的的高温屈服强度板厚（mm) 2～25表5～50 钢板的许用应力板厚（mm) 2～25在下列温度(℃)下的许用应力（Mpa) ≤20 100 150 200 250 300 197 197 178 163 156 153 在下列温度(℃)下的屈服强度（Mpa)不小于 100 315150 285200 260250 250300 245≥390 ≥20 18(十二)铁素体型或马素体型钢板表5～51 钢的化学成分钢号化学成分（%）CSi MnPSCr 11.50～14.50 11.50～13.50 14.00～16.00 16.00～18.00 25.00～27.00 28.00～32.00Ni ≤≤≤≤其它 Al0.10～0.301Cr13 1Cr15 1Cr17 ≤≤≤≤1.00 ≤≤≤≤1.00 ≤≤≤≤1.00 ≤≤≤≤1.00 ≤≤≤≤≤0.40 ≤Mo0.75～1.50≤0.015 ≤Mo1.50～2.50≤0.01500Cr30Mo≤≤≤≤≤2 0.40表5～52 钢板的力学性能和冷弯性能钢板状钢号态 0Cr13Al 1Cr13 1Cr15 1Cr17拉伸试验硬度试验冷弯试验 180 °ббδHB HVb(Mpa) 0.2(Mpa) 5(%)≥177 ≥20 ≥205 ≥20 ≥205 ≥22 ≥205 ≥22 ≥245 ≥22 ≥295 ≥22退火≥410 退火≥440 退火≥450 退火≥450≤≤≤a<8mm,d=a 183 88 200 ≤≤≤200 93 210 ≤≤≤183 88 200 ≤≤≤183 88 200 ≤≤≤190 90 200 ≤≤≤209 95 220d=2a d=2a d=2a d=2a d=2a退火≥410 00Cr30Mo2(十三)奥氏体型钢管退火≥450表5～53 钢的化学成分钢号化学成分(%)CSiMnPSCrNi其它1Cr18Ni90Cr19Ni9N 17.00～8.00～≤0.15 ≤1.00 ≤2.00 ≤0.035 ≤0.030 19.00 10.00 18.00～7.00～N 0.10～≤0.08 ≤1.00 ≤2.50 ≤0.035 ≤0.030 20.00 10.50 0.2517.00～8.50～N 0.12～00Cr18Ni10N ≤0.030 ≤1.00 ≤2.00 ≤0.035 ≤0.030 19.00 11.50 0.220Cr23Ni130Cr26Ni20 22.00～12.00～≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.030 24.00 15.00 24.00～19.00～≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.030 26.00 22.00 0Cr17Ni2Mo2N Mo 2.00～16.00～10.00～≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.030 3.00 N 18.00 14.0 0.10～0.22Mo2.00～16.50～10.50～00Cr17Ni 13Mo2N ≤0.030 ≤1.00 ≤2.00 ≤0.035 ≤0.0303.00 N 18.50 14.50 0.10～0.22Mo1.20～17.00～12.00～00Cr18Ni14Mo2Cu2 ≤0.030 ≤1.00 ≤2.00 ≤0.035 ≤0.030 2.75Cu 19.0 16.00 1.00～2.50Mo1.20～17.00～10.00～0Cr18Ni12Mo2Cu2 ≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.030 2.75Cu 19.00 14.00 1.00～2.50Mo 16.00～15.00～0Cr18Ni16Mo5 ≤0.040 ≤1.00 ≤2.50 ≤0.035 ≤0.030 4.00～19.00 17.00 6.000Cr18Ni11Nb 17.00～9.00～≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.030 Nb≥10XC 19.00 13.00 3.0～15.00～11.60～≤2.00 ≤0.035 ≤0.030 5.00 20.00 15.00 0Cr18Ni13Si4 ≤0.08(十四)奥氏体--铁素体型钢板表5～55 钢的化学成分钢号化学成分(%)C Si Mn P S Cr Ni 其它≤0.08 ≤1.00 ≤1.50 ≤0.030表5～56 钢板的力学性能和冷弯性能钢号23.00～28.00 3.00～Mo 1.00～3.006.00拉伸试验硬度试验钢板状态бb(Mpa) б0.2(Mpa) δ5(%) HB HRB HV≥590≥390冷弯试验 180°0Cr26Ni5Mo2 固溶≥18 ≤277 ≤29 a<8mm,d=a a>8mm,d=2a06.碳素钢和低合金高强度钢钢管(一)GB8163中的10和20钢管（无缝管）表6～10 钢的化学成分10 20化学成分（%）C 0.07～0.14 0.17～0.24Si 0.17～0.37 0.17～0.37MnPSNiCrCu0.35～≤0.15 0.650.35～≤0.25 0.65表6～11 钢管的力学性能钢号 10 20壁厚（mm) бb(Mpa) бs(Mpa) δ5(%)≤15 ≤15335～475 390～530≥205 ≥245≥24 ≥20表6～12钢管的许用应力钢号 10 20（二）GB9948中的10和20钢管（无缝管）表6～13 钢的化学成分10化学成分（%）C 0.07～0.14Si 0.17～0.37MnPSNiCrCu壁厚（mm) ≤10 ≤10在下列温度(℃)下的许用应力（Mpa)≤20 100 150 200 250 300 350 400 425 450 475 112 112 108 101 92 83 77 71 69 61 41 130 130 130 123 110 101 92 86 83 61 410.35～≤0.15 ≤0.250.65200.17～0.24 0.17～0.37 0.35～≤0.25 ≤0.250.65表6～14 钢管的力学性能钢号壁厚（mm) бb(Mpa) бs(Mpa) δ5(%) Aku(J)10 20表6～15 钢管的许用应力钢号 10 20（三）GB6479中的10、20G、16Mn和15MnV钢管（无缝管）表6～16 钢的化学成分化学成分（%）CSiMnPSVCu壁厚（mm) ≤16 ≤16在下列温度(℃)下的许用应力（Mpa)≤20 100 150 200 250 300 350 400 425 450 475 112 112 108 101 92 83 77 71 69 61 41 137 137 132 123 110 101 92 86 83 61 41≤16 ≤16330～490 410～550≥205 ≥245≥24 ≥21---- ≥3910 0.07～0.14 20G 0.17～0.24 --- ---- ---- 0.12～0.18表6～17钢管的力学性能钢号壁厚（mm) бb(Mpa) бs(Mpa) δ5(%) Aku(J)10≤16 17～40 ≤16 17～40 ≤16 17～40 ≤16 17～40 335～490≥205 ≥195 ≥245 ≥235 ≥320 ≥310 ≥350 ≥340≥24 ----20G 410～550 ≥24 ≥4916Mn 490～670 ≥21 ≥5915MnV 510～690 ≥19 ≥59表6～18钢管的许用应力≤16在下列温度(℃)下的许用应力（Mpa)300 450 475 112 92 83 77 71 69 6141 41 41 41 43 431017～40 112 98 89 79 74 68 66 61 ≤16137 101 92 86 83 6195 86 79 78 6120G17～40 137 ≤16163 135 93 6617～40 163 129 93 66 ≤16170 153 --- ---17～40 170 147 --- ---07.低温钢管(一） GB6479中的10、20G和16Mn钢管（无缝管）表7～9 钢管的化学成分化学成分（%）CSiMnPSCu10 0.07～0.14 0.17～0.37 20G 0.17～0.22 0.17～0.370.35～0.65 0.35～0.65 0.12～0.20 0.20～0.60 1.20～～1.60表7～10 钢管的拉伸性能壁厚（mm) бb(Mpa) бs(Mpa)10≤16 17～40 ≤16 17～40 ≤16 17～40335～490≥205 ≥195 ≥245 ≥235 ≥320 ≥310≥2420G 410～550 ≥24490～670 ≥21表7～11 钢管的冲击性能钢号最后冲击试验温度(℃)-30-20-40 Akv(J) 试样方向试样尺寸（mm) 10X10X55 5X10X55 ≥18 纵向≥18 ≥21 ≥12 ≥12 ≥14 10 20G 16Mn(二)09Mn2VD钢管（无缝管）表7～12 钢管的化学成分钢号化学成分（%）C Si Mn P S V表7～13 钢管的拉伸性能钢号壁厚（mm) бb(Mpa) бs(Mpa)09Mn2VD表7～14 钢管的冲击性能Akv(J) 最后冲击试验试样尺寸（mm) 钢号试样方向温度10X10X55 7.5X10X55 5X10X55 (℃)09Mn2VD -70≤16 450～600 ≥300 ≥23 纵向≥21 ≥18 ≥1408.中温抗氢钢管（一）GB9948中的12CrMo和15CrMo钢管（无缝管）表8～10 钢的化学成分钢号化学成分（%）C Si Mn P S Cr Mo表8～11 钢管的力学性能钢号 12CrMo 15CrMo壁厚（mm) бb(Mpa) бs(Mpa) δ5(%) Aku(J) ≤16 ≤16410～560 440～640≥205 ≥235≥21 ≥21HB≥55 ≤156 ≥47 ≤170表8～12钢管的许用应力钢号 12CrMo 15CrMo(二)GB6479中的12CrMo、15CrMo、10MoWVNb、12Cr2Mo和1Cr5Mo钢管（无缝管）表8～13 钢的化学成分钢号化学成分（%）CSiMnPSCrMo壁厚（mm) ≤16 ≤16在下列温度(℃)下的许用应力（Mpa)≤20 100 200 250 300 350 400 450 500 525 128 113 101 95 89 83 77 74 71 50 147 132 116 110 101 95 89 86 83 58550 ---3712CrMo 15CrMo ---≤0.50 1Cr5Mo ≤0.15表8～14 钢管的力学性能≤0.50≤0.60钢号 12CrMo≥2117～40 ≥195 ≥235≥2117～40 ≥225 ≥19 17～40 ≥285 ≥20 17～40 ≥270 ≤16 ≤16≥280≤16≥295≤16 ≤16≥205≥6915CrMo ≥59≥78协商1Cr5Mo≥195≥22 ≥11817～40 ≥185表8～15 钢管的许用应力钢号壁厚（mm)≤1617～40≤1617～40≤1617～40≤1617～40≤1617～40 在下列温度(℃)下的许用应力（Mpa) ≤20 100 200 300 400 450 500 525 550 575 600 128 113 101 89 77 74 71 50 -- -- -- 122 110 98 86 74 71 68 50 -- -- -- 147 132 116 101 89 86 83 58 37 -- -- 141 126 110 95 86 83 79 58 37 -- -- 157 157 156 147 135 126 97 -- -- -- -- 157 157 150 141 129 119 97 -- -- -- -- 150 150 144 129 116 110 89 61 46 37 -- 150 150 138 123 110 104 89 61 46 37 -- 122 110 101 95 89 86 62 46 35 26 18 116 104 95 89 83 79 62 46 35 26 18 12CrMo 15CrMo 10MoWVNb 12Cr2Mo 1Cr5Mo（三）GB5310中的12Cr1MoV钢管（无缝管）表8～16 钢的化学成分钢号化学成分（%）C Si Mn P S Cr Mo V表8～17 钢管的力学性能钢号12Cr1MoV表8～18 钢管的许用应力钢号≤16 壁厚（mm) бb(Mpa) бs(Mpa) δ5(%) aku(J) ≤16 470～640 ≥255 ≥21 ≥59 09.不锈钢管(一）GB/T14976 中的钢管表9～9 钢的化学成分钢号化学成分（%）C Si Mn P26 S Ni Cr Mo 其它0Cr13 0Cr18Ni 0Cr18Ni 12Mo2Ti 00Cr19Ni10≤≤≤≤≤12.00～≤0.60 --0.08 14.00 ≤≤≤≤≤8.00～17.00～--0.07 11.00 19.00 ≤≤≤≤≤8.00～17.00～--0.08 12.00 19.00 ≤≤≤≤≤10.00～16.00～2.00～0.08 14.00 18.5 3.00-- -- Ti≥5C% --≤≤≤≤≤11.00～16.00～1.80～Ti≥5C%～ 0.700.08 14.00 19.00 2.50 ≤≤≤≤≤11.00～18.00～3.00～0.08 15.00 20.00 4.00-- -- -- --≤≤≤≤≤8.00～18.00～--12.00 20.00≤≤≤≤≤12.00～16.00～2.00～15.00 18.00 3.00 ≤≤≤≤≤11.00～18.00～3.00～15.00 20.00 4.001Cr18Ni9Ti≤≤≤≤≤8.00～17.00～Ti≥--0.12 11.00 19.00 ≤≤≤≤≤3.00～23.00～1.00～0.08 6.00 28.00 3.000Cr26Ni5Mo2--表9～10 钢管的常温拉伸性能钢号 0Cr13 0Cr18Niδ5(%) 退火固溶≤18 ≤18 ≤18 ≤18 ≤18 ≤18≥370≥180 ≥520 ≥205 ≥520 ≥205 ≥520 ≥205 ≥530 ≥205 ≥520 ≥205≥22 ≥35 ≥35 ≥35 ≥35 ≥350Cr18Ni 10Ti 固溶 0Cr18Ni 12Mo2Ti 固溶固溶固溶00Cr19Ni101Cr18Ni9Ti0Cr26Ni5Mo2固溶固溶固溶固溶固溶≤18 ≤18 ≤18 ≤18 ≤18 ≥480 ≥175 ≥480 ≥175 ≥480 ≥175≥520 ≥205 ≥590 ≥390 ≥35 ≥35 ≥35 ≥35 ≥18表9～11 GB150推荐的的高温屈服强度在下列温度(℃)下的屈服强度（Mpa)不小于钢号0Cr130Cr18Ni0Cr18Ni 10Ti0Cr17Ni 12Mo20Cr18Ni 12Mo2Ti0Cr19Ni 13Mo300Cr19Ni1000Cr17Ni14Mo200Cr19Ni13Mo3 20 150 450 205 184 150 205 155 114 205 17 155 117 205 161 121 205 161 121 205 161 121 175 131 98 -- -- 175 130 96 93 -- -- 175 161 121 -- -- 表 9-12 钢管的许用应力钢号0Cr130Cr18Ni0Cr17Ni 12Mo228 壁厚（mm) ≤18 ≤18 ≤18 ≤18 在下列温度(℃)下的许用应力（Mpa) ≤20 100 200 300 400 450 500 550 600 650 700 124 118 113 109 102 94 82 38 16 -- -- 137 137 130 114 107 103 100 91 64 42 27 137 114 96 85 79 76 74 71 62 42 27 137 137 130 114 108 105 103 83 44 25 13 137 114 96 85 80 78 76 74 44 25 13 137 137 134 118 111 109 107 105 81 50 30137 117 99 87 82 81 79 78 73 50 300Cr18Ni 12Mo2Ti 00Cr19Ni10（二）GB13296 中的钢管钢号 0Cr18Ni9化学成分（%）CSiMnPSNiCrMo --其它 --≤≤≤8.00～17.00～≤0.07 ≤0.102.00 0.035 0.030 11.00 19.00≤18 ≤18 ≤18 ≤18 ≤18137 137 134 118 111 109 107 -- -- -- -- 137 117 99 87 82 81 79 -- -- -- -- 137 137 134 118 111 109 107 105 81 50 30 137 117 99 87 82 81 79 78 73 50 30 118 118 110 98 91 -- -- -- -- -- -- 118 97 81 73 67 -- -- -- -- -- -- 118 118 108 95 86 84 -- -- -- -- -- 118 97 80 70 64 62 -- -- -- -- -- 118 118 118 118 111 109 -- -- -- -- -- 118 117 987 82 81 -- -- -- -- --≤≤≤8.00～17.00～1Cr18Ni9Ti ≤0.12 ≤1.002.00 0.035 0.030 11.00 19.00 ≤≤≤9.00～17.00～0Cr18Ni10Ti ≤0.08 ≤0.102.00 0.035 0.030 12.00 19.00 00Cr19Ni10≤≤≤≤8.00～18.00～≤0.10 0.030 2.00 0.035 0.030 12.00 20.00Ti≥-- 5x(c%-0.02)～0.80 -- --Ti≥5xc%-- --≤≤≤10.00～16.00～2.00～0Cr17Ni12Mo2 ≤0.08 ≤0.102.00 0.035 0.030 14.00 18.503.00≤≤≤11.00～16.00～1.80～Ti≥5xc%～0Cr18Ni12Mo2Ti ≤0.08 ≤0.102.00 0.035 0.030 14.00 19.00 2.50 0.70 00Cr17Ni14Mo2 ≤≤≤≤12.00～16.00～2.00～≤0.10 0.030 2.00 0.035 0.030 15.00 19.00 3.00-- -- -- -- N<0.015 -- --≤≤≤11.00～16.00～3.00～0Cr19Ni13Mo3 ≤0.08 ≤0.102.00 0.035 0.030 15.00 18.00 4.00 00Cr19Ni13Mo31Cr17 00Cr27Mo 1Cr18Ni9≤≤≤≤11.00～18.00～3.00～≤0.10 0.030 2.00 0.035 0.030 15.00 20.00 4.00--≤≤≤16.00～≤0.12 ≤0.75 ---1.00 0.035 0.030 18.00≤≤≤25.00～0.75～≤0.10 ≤0.40 ≤0.500.40 0.035 0.030 27.00 1.50 0.04～≤≤≤8.00～18.00～≤0.10 0.10 2.00 0.035 0.030 11.00 20.00≤≤12.00～22.00～-- --0Cr23Ni13 ≤0.08 ≤0.10 ≤2.00 0.035 0.030 15.00 24.00≤≤≤19.00～24.00～0Cr25Ni20 ≤0.08 ≤0.102.00 0.035 0.030 22.00 25.00 ≤≤≤9.00～17.00～0Cr18Ni11Nb ≤0.08 ≤0.102.00 0.035 0.030 13.00 19.00 3.00～≤≤≤11.50～15.00～0Cr18Ni13Si4 ≤0.085.00 2.00 0.035 0.030 15.00 20.00-- -- ---- Nb≥10xc%-- --≤≤≤3.00～23.00～1.00～0Cr26Ni5Mo2 ≤0.08 ≤0.101.50 0.035 0.030 6.00 28.00 3.00表9～14 钢管的常温力学性能钢号 0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni10Ti 00Cr19Ni10 0Cr17Ni12Mo20Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 0Cr19Ni13Mo3 00Cr19Ni13Mo31Cr17 00Cr27Mo 1Cr18Ni9 0Cr23Ni13 0Cr25Ni20 0Cr18Ni11Nb 0Cr18Ni13Si40Cr26Ni5Mo2壁厚（mm）≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13 ≤13бb(MPa) ≥520 ≥550 ≥520 ≥480 ≥520 ≥530 ≥480 ≥520 ≥480 ≥410 ≥410 ≥520 ≥520≥520 ≥520 ≥520 ≥590б0.2(MPa) ≥205 ≥205 ≥205 ≥175 ≥205 ≥205 ≥175 ≥205 ≥175 ≥245 ≥245 ≥205 ≥205 ≥205 ≥205 ≥205 ≥390δ(%) ≥35 ≥40 ≥35 ≥35 ≥35 ≥35 ≥40 ≥35 ≥35 ≥20 ≥20 ≥35 ≥35 ≥35 ≥35 ≥35 ≥18 HRB 〈90 - 〈90 〈90 〈90 〈90 - - - - 〈90 〈90 〈90 〈90 〈90 〈95 HRC〈29 表9-15 GB150 推荐的钢管高温屈服强度钢号 0Cr18Ni9 0Cr18Ni10Ti 0Cr17Ni12Mo2 00Cr19Ni10壁厚（mm）≤13 ≤13 ≤13 ≤13在下列温度（℃）下的屈服强度（MPa)不小于20100 150 200 250 300 350 400 450 500 205 171 155 144 135 127 123 119 114 111 205 171 155 144 135 127 123 120 117 114 205 175 161 149 139 131 126 123 121 119 175 145 131 122 114 109 104 10198---表 9-16 钢管的许用应力钢号 0Cr18Ni9在下列温度（℃）下的许用应力（MPa)壁厚≤20 100 200 300 400 450 500 550 600 650 700 ≤13137 137 130 114 107 103 100 91 64 42 27137 114 96 85 79 76 74 71 62 42 270Cr18Ni10Ti 0Cr17Ni12Mo2≤13 ≤13137 137 130 114 108 105 103 83 44 25 13 137 114 96 85 80 78 76 74 44 25 13 137 137 134 118 111 109 107 105 81 50 30 137 117 99 87 82 81 79 78 73 50 30 137 137 134 118 111 109 107 -- -- -- -- 137 117 99 87 82 81 79 -- -- -- -- 137 137 134 118 111 109 107 105 81 50 30 137 117 99 87 82 81 79 78 73 50 30 118 118 110 98 91 -- -- -- -- -- -- 118 97 81 73 67 -- -- -- --- -- -- 118 118 108 95 86 84 -- -- -- -- -- 118 97 80 70 64 62 -- -- -- -- -- 118 118 118 118 111 109 -- -- -- -- -- 118 117 99 87 82 81 -- -- -- -- -- 10.碳素钢和低温合金钢锻件表10-1 常用钢号钢锻件标准钢号 JB4726-9420，35，16MnV,20MnMo,20MnMoNb, 15CrMo,12Cr1MoV,12Cr2Mo1,1Cr5Mo备注压力容器用碳素钢和低合金钢锻件0Cr18Ni12Mo2Ti ≤13 0Cr19Ni13Mo3 00Cr19Ni10≤13 ≤1300Cr17Ni14M o2 ≤13 00Cr19Ni13Mo3 ≤13（一）20 钢锻件表10-2 钢的化学成分化学成分（%） CSiMnMo CrSPNiCu其他0.17～0.24 0.17～0.37 0.35～0.65 -- ≤0.25 ≤0.035 ≤0.035 ≤0.25 ≤0.25 -- 表10-3 钢锻件的常温力学性能公称厚度（mm) ≤100热处理状态正火σb（MP) 370～520σs（MP) ≥215δ5(%) Akv(J) HB ≥24≥27102～139表10-4 GB150 标准推荐的高温屈服强度公称厚度（mm) ≤100在下列温度（℃）下的σ0.2（MP）不小于 20 215100 191150 181200 167250 152300 137350 127400 118450 113表10-5 钢锻件的许用应力公称厚度（mm)在下列温度（℃）下的许用应力≤20≤100表10-6 化学成分123100 150 200 250 300 350 400 425 450 475 119 113 104 95867974726141（二）35 钢锻件的许用应力化学成分（%） CSiMnMo CrSPNiCu其他0.32～0.40 0.17～0.37 0.50～0.80 -- ≤0.25 ≤0.035 ≤0.035 ≤0.25 ≤0.25 -- 表10-7 钢锻件的常温力学性能公称厚度（mm) 热处理状态回火温度（℃）σb（MP) σs（MP) δ5(%) Akv(J) HB ≤100 ＞100～300正火------510～670 ≥265 490～640 ≥255≥18 ≥20 136～200 ≥18 ≥20 130～190正火加回火≥590表10-8 GB150 标准推荐的高温屈服强度公称厚度（mm) ≤100 ＞100～300在下列温度（℃）下的σ0.2（MP）不小于 20 265 255100 235 230150 225 220200 205 200250 186 181300 172 167350 157 152400 147 142450 137 132表10-9 钢锻件的许用应力公称厚度（mm) ≤100 ＞100～300 （三）16Mn 钢锻件表10-10化学成分化学成分（%） CSiMnMo CrSPNiCu其他在下列温度（℃）下的许用应力≤20 1666 159100 150 200 250 300 350 400 425 450 475 147 141 129 116 108 98 144 138 126 113 104 9592 8985 8561 6141 410.12～0.20 0.20～0.60 1.20～1.60 -- ≤0.30 ≤0.035 ≤0.035 ≤0.30 ≤0.25 -- 表10-11 钢锻件的常温力学性能公称厚度（mm) 热处理状态回火温度（℃）σb（MP) σs（MP) δ5(%) Akv(J) HB ≤300正火加回火≥600450～600 ≥275≥19 ≥34 121～178表10-12 GB150 标准推荐的高温屈服强度公称厚度（mm) ≤300在下列温度（℃）下的σ0.2（MP）不小于 20 275100 245150 235200 215250 205300 186350 176400 167450 162表10-13 钢锻件的许用应力公称厚度（mm) ≤300(四）15MnV 钢锻件表10-14化学成分在下列温度（℃）下的许用应力≤20 100 150 200 250 300 350 400 425 450 475 150150 147 135 129 116 110 104 926643化学成分（%） CSiMnMo CrSPNiCuV0.12～0.18 0.20～0.60 1.20～1.60 -- ≤0.30 ≤0.035 ≤0.035 ≤0.30 ≤0.25 0.04～0.10 表10-15 钢锻件的常温力学性能公称厚度（mm) 热处理状态回火温度（℃）σb（MP) σs（MP) δ5(%) Akv(J) HB ≤300正火加回火≥600470～620 ≥315≥18 ≥34 126～185表10-16 GB150 标准推荐的高温屈服强度公称厚度（mm) ≤300在下列温度（℃）下的σ0.2（MP）不小于 20 315100 285150 265200 250250 235300 215350 205400 181450 172表10-17 钢锻件的许用应力公称厚度（mm) ≤300表10-18化学成分化学成分（%） CSiMnMoCrSPNiCu在下列温度（℃）下的许用应力（MPa) ≤20 157100 157150 157200 156250 147300 139350 126400 113（五）20MnMo钢锻件0.17～0.23 0.17～0.37 1.10～1.40 0.20～0.35 ≤0.30 ≤0.035 ≤0.035 ≤0.30 ≤0.25 表10-19 钢锻件的常温力学性能公称厚度（mm) 热处理状态回火温度（℃）σb（MP) σs（MP) δ5(%) Akv(J) HB ≤300 ＞300～500 ＞500～700调质≥600530～700 ≥370 510～680 ≥355 490～660 ≥340≥18 ≥41 156～208 ≥18 ≥41 136～201 ≥18 ≥34 130～196表10-20 JB4726对钢锻件高温屈服强度的规定在下列温度（℃）下的σ0.2（MP）不小于公称厚度（mm)200 250 300 350 400 450 ≤300 ＞300～500305 290295 280285 270275 260260 245240 225＞500～700 285 275 265 255 240 220表10-21 钢锻件的许用应力公称厚度（mm) ≤300 ＞300～500 ＞500～700 表10-22化学成分化学成分（%） C 0.17～0.23Si 0.17～0.37Mn 1.30～1.60Mo 0.45～0.65Nb 0.025～0.050CrSP。

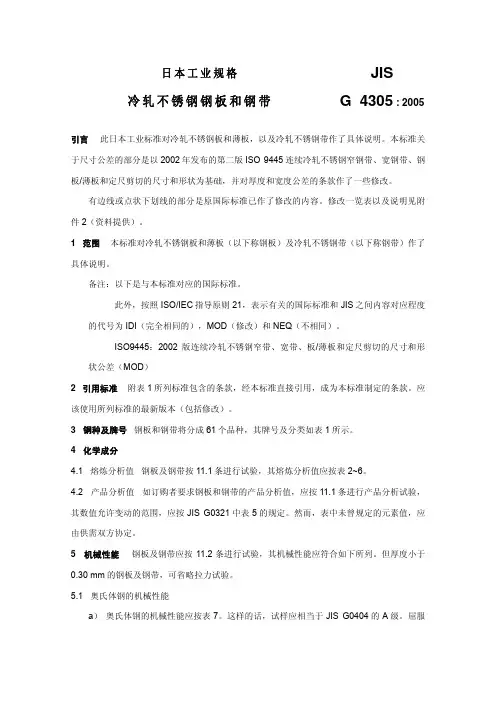

日本工业规格JIS 冷轧不锈钢钢板和钢带G 4305 : 2005引言此日本工业标准对冷轧不锈钢板和薄板，以及冷轧不锈钢带作了具体说明。

本标准关于尺寸公差的部分是以2002年发布的第二版ISO 9445连续冷轧不锈钢窄钢带、宽钢带、钢板/薄板和定尺剪切的尺寸和形状为基础，并对厚度和宽度公差的条款作了一些修改。

有边线或点状下划线的部分是原国际标准已作了修改的内容。

修改一览表以及说明见附件2（资料提供）。

1 范围本标准对冷轧不锈钢板和薄板（以下称钢板）及冷轧不锈钢带（以下称钢带）作了具体说明。

备注：以下是与本标准对应的国际标准。

此外，按照ISO/IEC指导原则21，表示有关的国际标准和JIS之间内容对应程度的代号为IDI（完全相同的），MOD（修改）和NEQ（不相同）。

ISO9445：2002版连续冷轧不锈钢窄带、宽带、板/薄板和定尺剪切的尺寸和形状公差（MOD）2 引用标准附表1所列标准包含的条款，经本标准直接引用，成为本标准制定的条款。

应该使用所列标准的最新版本（包括修改）。

3 钢种及牌号钢板和钢带将分成61个品种，其牌号及分类如表1所示。

4 化学成分4.1 熔炼分析值钢板及钢带按11.1条进行试验，其熔炼分析值应按表2~6。

4.2 产品分析值如订购者要求钢板和钢带的产品分析值，应按11.1条进行产品分析试验，其数值允许变动的范围，应按JIS G0321中表5的规定。

然而，表中未曾规定的元素值，应由供需双方协定。

5 机械性能钢板及钢带应按11.2条进行试验，其机械性能应符合如下所列。

但厚度小于0.30 mm的钢板及钢带，可省略拉力试验。

5.1 奥氏体钢的机械性能a）奥氏体钢的机械性能应按表7。

这样的话，试样应相当于JIS G0404的A级。

屈服强度仅在订购者特别指定时适用。

b）为使之硬化而进行调质轧制的SUS301和SUS301L钢板及钢带的屈服强度、抗拉强度及延伸率按表8。

假如这样，试样应相当于JIS G0404的A级。

钢板和钢带常用术语解释术语解释品种钢铁材料的品种，是指用途、外形、生产工艺、热处理状态、粒度等不同的产品。

牌号钢铁材料的牌号，是给每一种具体的钢铁材料所取的名称。

钢的牌号又叫钢号。

规格规格是指同一牌号或品种材料的不同尺寸，一个尺寸即为一个规格。

炉号是指钢材在熔炼的时候所在的熔炉，不同的熔炉有不同的编号，也就是炉号。

主要是追溯该炉的化炉号和批号学成分。

批号（或称钢卷号）是同一个炉号、同一时间、同一生产方式和工艺、同一规格的钢材作为一批，也就有相应的批号。

主要是追溯轧制的品质、物理性能及化学成分等。

公称尺寸公称尺寸是指产品标准中规定的名义尺寸，是生产过程中希望得到的理想尺寸。

但在实际生产中，实际和实际尺寸尺寸往往大于或小于公称尺寸，实际所得到的尺寸，叫做实际尺寸。

由于实际生产中难于达到公称尺寸，所以产品标准中规定实际尺寸与公称尺寸之间有一允许差值，叫做偏差和公差偏差。

差值为负值叫负偏差，正值叫正偏差。

标准中规定的允许正负偏差绝对值之和叫做公差。

偏差有方向性，即以“正”或“负”表示。

公差没有方向性。

精度等级按材料尺寸允许偏差大小和板面不平度大小的不同，分为若干等级，叫精度等级。

精度等级按允许偏差分为普通级、较高级、高级。

精度等级越高，其允许的尺寸偏差和不平度越小。

分为产品成分、溶炼成分和成品成分，其含量以质量分数%表示。

1.产品成分是指产品的化学组成，包括主成分和杂质元素；化学成分 2.溶炼成分是指钢材在溶炼完毕，浇注中期的化学成分；3.成品成分又称验证分析成分，是指从成品材料上按规定方法取得试样，并按确定的标准方法分析得来的化学成分，主要是供使用部门或检验部门进行验收时使用。

材料开始产生宏观塑性变形时所对应的力，是材料发生明显塑性变形的抗力，单位为MPa。

当应力超过了弹性极限后，进入屈服阶段，变形增加较快，此时除了产生弹性变形（外力撤消可以恢复原来形状）外，还产生部分塑性变形（外力撤消不能恢复原来形状，形状发生变化），当应力达到一定值屈服强度后塑性应变急剧增加，应力应变出现一个波动的小平台，这种现象称为屈服。

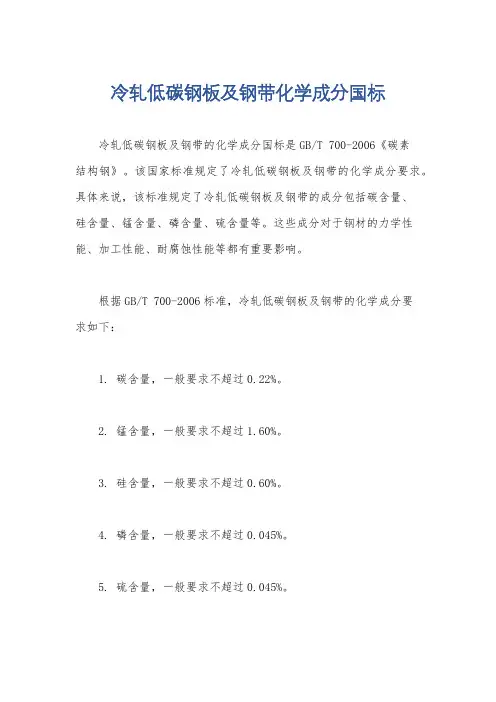

冷轧低碳钢板及钢带化学成分国标
冷轧低碳钢板及钢带的化学成分国标是GB/T 700-2006《碳素
结构钢》。

该国家标准规定了冷轧低碳钢板及钢带的化学成分要求。

具体来说，该标准规定了冷轧低碳钢板及钢带的成分包括碳含量、
硅含量、锰含量、磷含量、硫含量等。

这些成分对于钢材的力学性能、加工性能、耐腐蚀性能等都有重要影响。

根据GB/T 700-2006标准，冷轧低碳钢板及钢带的化学成分要
求如下：
1. 碳含量，一般要求不超过0.22%。

2. 锰含量，一般要求不超过1.60%。

3. 硅含量，一般要求不超过0.60%。

4. 磷含量，一般要求不超过0.045%。

5. 硫含量，一般要求不超过0.045%。

此外，GB/T 700-2006标准还对冷轧低碳钢板及钢带的机械性能、尺寸、外观、允许偏差等方面也做了详细规定，以保证其质量符合国家标准并能满足工程需求。

总的来说，GB/T 700-2006《碳素结构钢》是冷轧低碳钢板及钢带化学成分的国家标准，其中详细规定了钢材的化学成分要求，保证了产品质量和机械性能的稳定性。

GB/T 3280-2007《不锈钢冷轧钢板和钢带》
国家标准第1号修改单
增加019Cr21CuTi 牌号及相关技术要求，具体要求如下：
表18 铁素体型钢的化学成分
表27 经退火处理的铁素体型钢的力学性能
表A.3 铁素体型钢的热处理制度单位为摄氏度
— 1 —
表B.1 不锈钢的特性和用途表
— 2 —
印送：各省、自治区、直辖市质量技术监督局，总局各直属检验检疫局，国务院各有关部门、行业协会、集团公司，总局
各司（局）、直属挂靠单位，全国各直属专业标准化技术
委员会。

国家标准化管理委员会办公室2012年12月13日印发
— 3 —。

JIS（Japanese Industrial Standard）标准是由日本工业标准调查会（Japanese Industrial Standard Committee 缩写JISC）制定的。

JIS标准各类钢铁产品标准由标准代号、字母类号、数字类号、序号、制定（或修订）年份组成见下表。

JIS标准中钢铁产品牌号字母代号见下表。

所有标准的无缝钢管种管化学成分和力学性能20号钢管化学成分|10号钢管化学成分|35号钢管化学成分|45号钢管化学成分|合金钢管化学成分表20号钢管化学成份：碳 C ：0.17～0.24"硅 Si：0.17～0.37锰 Mn：0.35～0.65硫 S ：≤0.035磷 P ：≤0.035铬 Cr：≤0.25镍 Ni：≤0.25铜 Cu：≤0.2510#钢管化学成份：碳 C ：0.07~0.14"硅 Si：0.17～0.37锰 Mn：0.35～0.65硫 S ：≤0.04磷 P ：≤0.35铬 Cr：≤0.15镍 Ni：≤0.25铜 Cu：≤0.2535#钢管化学成份：35#钢管:平均含碳量为0.32~0.40%,平均含硅量为0.17-0.37%,平均含锰量为0.50-0.80%,平均含硫量≤0.04%,平均含磷量≤0.25%,平均含铬量≤0.25%,平均含镍量≤0.25 ,含铜量≤0.25%左右.高压合金管化学成分标准牌号化学成分（％）C Si Mn P S Cr Mo Cu Ni V Al W Ti Nb NGB3087 10 0.07～0.130.17～0.370.38～0.65≤0.030≤0.0300.3～0.65/≤0.25≤0.30 / /20 0.17～0.230.17～0.370.38～0.65≤0.030≤0.0300.3～0.65/ ≤0.25≤0.30/ /GB5310 20G 0.17～0.240.17～0.370.35～0.65≤0.030≤0.030≤0.25 ≤0.15≤0.20≤0.25≤0.0820MnG0.17～0.24 0.17～0.37 0.70～1.00 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.0825MnG0.18～0.24 0.17～0.37 0.80～1.10 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.0815CrMo0.12～0.18 0.17～0.37 0.40～0.70 ≤0.030 ≤0.030 0.80～1.10 0.40～0.55 ≤0.20≤0.3012Cr2MoG0.08～0.15 ≤0.50 0.40～0.70 ≤0.030 ≤0.030 2.00～2.50 0.90～1.20 ≤0.20≤0.3012Cr1MoV0.08～0.150.17～0.37 0.40～0.70 ≤0.030 ≤0.030 0.90～1.20 0.25～0.35 ≤0.20≤0.30 0.15～0.3012Cr2MoWVTiB0.08～0.150.45～0.75 0.45～0.65 ≤0.030 ≤0.030 1.60～2.10 0.50～0.65 ≤0.20≤0.30 0.28～0.420.30～0.55 0.08～0.15B 0.002～0.00810Cr9Mo1VNb0.08～0.120.20～0.50 0.30～0.60 ≤0.020 ≤0.010 8.00～9.50 0.85～1.05 ≤0.20≤0.40 0.18～0.25 ≤0.0150.06～0.10 0.03～0.07ASME SA210 SA210A-1 0.13～0.19 ≥0.10.45～0.65 ≤0.030 ≤0.030SA210C0.18～0.24 ≥0.10.80～1.10 ≤0.030 ≤0.030ASME SA213SA213 T11 0.05～0.15 0.50～1.00.30～0.60 ≤0.030 ≤0.030 1.00～1.50 0.50～1.00SA213 T120.05～0.15 ≤0.500.30～0.61 ≤0.030 ≤0.030 0.80～1.25 0.44～0.65 SA213 T220.05～0.15 ≤0.500.30～0.60 ≤0.030 ≤0.010 1.90～2.60 0.87～1.13SA213 T230.04～0.10 ≤0.500.10～0.60 ≤0.030 ≤0.030 1.90～2.60 0.05～0.30≤0.030 1.45～1.75B 0.0005～0.006 0.02～0.08≤0.040SA213 T910.08～0.12 0.20～0.50 0.30～0.60 ≤0.020 ≤0.010 8.00～9.50 0.85～1.05≤0.40 0.18～0.25 ≤0.0150.06～0.100.03～0.07SA213 T920.07～0.13 ≤0.500.30～0.60 ≤0.020 ≤0.010 8.50～9.50 0.30～0.60≤0.40 0.15～0.25 ≤0.015 1.50～2.00 B 0.001～0.006 0.04～0.09 0.03～0.07DIN 17175ST45.8/Ⅲ ≤0.210.10～0.35 0.40～1.20 ≤0.040 ≤0.04015Mo30.12～0.20 0.10～0.35 0.40～0.80 ≤0.035 ≤0.0350.25～0.3513CrMo44 0.10～0.18 0.10～0.35 0.40～0.70 ≤0.035 ≤0.035 0.70～1.10 0.45～0.6510CrMo9100.08～≤0.50 0.30～≤≤2.00～0.90～≤0.30 ≤≤0.15 0.70 0.025 0.020 2.50 1.10 0.30 0.015。

•1)尺寸规格钢板和钢带的适用厚度范围为>4～60mm。

其尺寸规格和允许偏差应符合GB／T709《热轧钢板和钢带热轧钢板和钢带》》的规定的规定。

(2)牌号和化学成分见表5-20。

表5-20优质碳素结构钢热轧厚钢板和宽钢带的牌号和化学成分化学成分(质量分数)(％)P S Cr Ni Cu 牌号C si Mn ≤05F ≤O．06 ≤0.03 ≤O．40．O．035 0.040 O．10 O．25 0.2508F O．05～0.11≤0.03 0.25～0.50 0.035 O．040 O．10 O．25 O.2508 O．05～O．12O．17～O．37O．35～0.65 O．035 O．040 O．10 O，25 O．2510F 0.07～O．14≤O．07 0.25～0.50 O．035 O．040 O．15 O．25 0.2510 O．07～0.14O．17～O．370.35～O．65 O．035 0.040 O．15 O．25 O．2515F 0.12～O．19≤O．07O．25～O．500.035 O．040 0.25 0.25 0.2515 0.12～0.19 O．17～O．370.35～O．65 O．035 0.040 0.25 0.25 O．2520F O．17～O．24≤O．07O．25～O．50O．035 0.040 0.25 0.25 0.2520 O．17～O．24O．17～O．37O．35～0.65 O．035 O．040 O．25 O．25 0.2525 O．22～O．300.17～O．370.50～O．80 0.035 0.040 O．25 0.25 O．2530 0.27～O．35O．17～0.37O．50～O．80O．035 0.040 0.25 O．25 0.2535 0.32～O．40O．17～O．370.50～O．80 O．035 O．040 0.25 0.25 0.2540 O．37～0,450.17～O．37O．50～O．800.035 O．040 0.25 0.25 0.2545 O．42～O．500.17～0.37 0.50～0.80 0.035 0.040 0.25 O．25 O．2550 O．47～O．550.17～O．370.50～O．80 O．035 O．040 O．25 0.25 0.2555 O．52～O．60O．17～O．370.50～0.80 O，035 O．040 O．25 0.25 O．2560 O．57～O．65O．17～O．37O．50～O．800.035 O．040 O．25 0.25 O．2565 0.62～0.17～O．50～O．035 O．040 0.25 0.25 O．25O．70 O．37 O．8070 O．67～0.750.17～0.37 0.50～O．80 O．035 0.040 O．25 O．25 O．2520Mn O．17～0.240.17～0.37 O．70～1.00 O．035 O．040 0.25 0.25 0.2525Mn 0.22～0.30 0.17～0.37 O．70～1.00 0.035 0.040 O．25 O．25 0.2530Mn 0.27～0.35 O．17～O．37O．70～1.00 O．035 O．040 O．25 O．25 0.2540Mn 0.37～O．450.17～O．370.70～1．00 O．035 O．040 0.25 0.25 O．2550Mn O．48～O．560.17～0.37O．70～1．ooO．035 0.040 O．25 0.25 O．2560Mn 0.57～O．65O．17～O．37O．70～1.00 0.035 O．040 O．25 0.25 O．2565Mn 0.62～0.70 O．17～0.37O．90～1.20 0.035 O．040 0.25 O．25 0.25注：1．08钢允许用铝代替硅脱氧钢允许用铝代替硅脱氧。

钢板及钢带常用牌号的化学成分、力学性能参考值姜状三七及三七化学成分的提取与对照分析杨春陈春桃（红河学院理学学院化学系，云南.蒙自 661100）摘要：本文主要研究用两种不同的提取方法提取姜状三七及三七的化学成分，并用薄层层析法对照分析姜状三七的化学成分，并与同科、同属的三七进行比较；通过实验，说明姜状三七不仅含有与三七相同的化学成分：三七皂甙，还含有三七没有的一些化学成分。

关键词：姜状三七；三七；提取方法；薄层层析；对照分析姜状三七，（Panax japonicus C.A.Meyer var.major (Burk.) Wu et Feng）是五加科人参属植物，又称珠子参，认为珠子参是竹节参分布区西部的较高海拔和较高纬度的地理替代类型。

[1]本品根茎节膨大部呈类球形，扁球形或不规则菱角形，直径0.5~2.5cm ；表面黄褐色或棕褐色，粗糙，有明显的纵皱纹；质坚硬，不易折断，切断面黄白色，粉性，粉末状本品呈黄白色；民间用其根茎治疗跌打损伤、筋骨疼痛、毒蛇咬伤，及止咳祛痰、止血等。

[2]最近，人们从姜状三七根茎中分离到七个皂甙成分，经鉴定其中五个为已知化合物，即：人参甙（ginsenoside）Ro、竹节参甙(chikusetsusaponin)IVa、20-O-葡萄糖基-人参甙R f(20--O—gluco—ginsenoside R f)、人参甙(ginsenoside) R d及三七甙(notoginsenoside)R2。

两个为新的皂甙即：珠子参甙(majoroside)R1和R2。

其中，以齐墩果烷型的人参甙Ro及竹节参甙IVa含量最高。

[3]姜状三七有以上活性成分和药效，三七是我国名贵药材，为了综合利用三七资源，扩大药源，我们开展了对姜状三七及三七化学成分的提取与对照分析的实验研究。

[实验部分]1．仪器与试剂1.1 仪器回流装置减压蒸馏装置展开槽 1mL医用注射器喷壶1.2 试剂样品屏边三七（采自中草药市场）的根、茎叶干燥粉碎待用三七（采自三七种植场地）的根、茎叶干燥粉碎待用专用试剂“水饱和正丁醇”：将正丁醇与蒸馏水以1∶1的比例混合，取上层溶液。

q235钢板成份标准Q235钢板是一种常见的碳素结构钢板，其成份标准对于钢材的性能和用途具有重要的影响。

Q235钢板的成份标准主要包括化学成分、机械性能、热处理性能等方面，下面将对Q235钢板的成份标准进行详细介绍。

首先，Q235钢板的化学成分标准包括碳含量、硅含量、锰含量、磷含量、硫含量等。

其中，碳含量决定了钢板的硬度和强度，硅含量和锰含量对钢板的塑性和韧性有重要影响，而磷和硫的含量则会影响钢板的加工性能和焊接性能。

因此，严格控制化学成分是保证Q235钢板质量的关键。

其次，Q235钢板的机械性能标准包括抗拉强度、屈服强度、延伸率等。

抗拉强度是钢板抵抗拉力的能力，屈服强度则是钢板开始变形的能力，而延伸率则反映了钢板的塑性。

这些机械性能指标直接影响了Q235钢板在使用过程中的承载能力和变形能力，因此也是成份标准中的重要内容。

另外，Q235钢板的热处理性能标准也是十分重要的。

热处理可以改变钢板的组织结构和性能，使其具有不同的硬度、强度和韧性。

因此，对于Q235钢板的热处理性能也需要进行严格的控制和测试，以确保其在不同工况下的稳定性和可靠性。

总的来说，Q235钢板的成份标准涉及到钢材的化学成分、机械性能和热处理性能等多个方面，这些标准的严格执行和控制对于保证钢板的质量和性能至关重要。

只有在成份标准严格执行的情况下，Q235钢板才能在各种工程领域中发挥出最佳的性能和效果。

综上所述，Q235钢板的成份标准是保证钢板质量和性能的重要保障，化学成分、机械性能和热处理性能是其中的关键内容。

只有严格执行这些成份标准，才能确保Q235钢板在各种工程领域中发挥出最佳的作用。

45#钢板的牌号是一种优质碳素结构钢，对应日标S45C, 美标: 1045，德标C45。

其特征是相比普通A3钢，具有更高的强度，抗变形能力。

45#钢板化学成分元素比例(%)：碳C:0.42～0.50；铬Cr：≤0.25；锰Mn：0.50～0.80；镍Ni：≤0.25；磷P：≤0.035；硫S：≤0.035；硅Si：0.17～0.3745#钢板中扩大或缩小γ相区的元素均同样扩大或缩小Fe-Fe3C相图中的γ相区, 且同样Ni 或Mn的含量较多时, 可使钢在室温下得到单相奥氏体组织(如1Cr18Ni9奥氏体不锈钢和ZGMn13高锰钢等)，而Cr、Ti、Si等超过一定含量时, 可使钢在室温获得单相铁素体组织(如1Cr17Ti高铬铁素体不锈钢等)。

45#钢板的性能：强度和屈强比较低。

如普通碳钢Q235钢的σs为235MPa，而低合金结构钢16Mn的σs则为360MPa以上。

40钢的σs /σb仅为0.43, 远低于合金钢。

回火稳定性差。

由于回火稳定性差，碳钢在进行调质处理时，为了较高的强度需采用较低的回火温度，聊城泰佑启金属0635-7779-210 139-69-55-8118这样钢的韧性就偏低；为了较好的韧性，采用高的回火温度时强度又偏低，所以碳钢的综合机械性能水平不高。

45#钢板厚钢板的钢种大体上和薄钢板相同。

在品各方面，除了桥梁钢板、锅炉钢板、汽车制造钢板、压力容器钢板和多层高压容器钢板等品种纯属厚板外，有些品种的钢板如汽车大梁钢板（厚2.5~10毫米）、花纹钢板（厚2.5~8毫米）、不锈钢板、耐热钢板等品种是同薄板交叉的。

另，钢板还有材质一说，并不是所有的钢板都是一样的，材质不一样，其钢板所用到的地方，也不一样。

45#钢板是用钢水浇注，冷却后压制而成的平板状钢材。

是平板状，矩形的，可直接轧制或由宽钢带剪切而成。

钢板按厚度分，薄钢板<4毫米（**薄0.2毫米），中厚钢板4~60毫米，特厚钢板60~115毫米。

带钢规格表_带钢型号表大全内容来源网络，由深圳机械展收集整理！带钢是各类轧钢企业为了适应不同工业部门工业化生产各类金属或机械产品的需要而生产的一种窄而长的钢板。

带钢又称钢带，是宽度在1300mm以内，长度根据每卷的大小略有不同。

带钢规格很多，基本上什么宽度都可以生产，厂家仅需调整宽度定位轧辊即可。

常用宽度：145、183、197、208、220、233、237、245、255、265、272、275、283、292、295、300、310、315、320、330、335、355、435、465、485、515、540、560、585、685、710、750、780、850、1050、1250、1500。

一般情况下355以下称为窄带，355~800以下称为中宽带，1000以上为卷板。

平常我们将宽度800mm以下的称为带钢，以上的称为钢卷，钢厂任何宽度都可以轧制，一般常用的宽度为：145、183、233、245、255、273、285、295、315、335、355、435、515、540、585、680、715、1000、1250、1500等。

带钢规格尺寸与生产单位带钢宽度5-20mm,级差5mm。

带钢的规格尺寸为（厚）*（宽）A、（0.05、0.06、0.08）*（5-100）B、0.10*（5-150）C、（0.15-0.80，级差0.05）*（5-200）D、（0.85-1.50，级差0.05）*（35-200）E、（1.60-3.00，级差0.05）*(45-200)2、自行车用冷轧宽带钢（GB3644-89）（1）主要用途自行车等人力车用料。

（2）材质的牌号与化学成分（3）力学性能3、自行车用冷轧带钢（GB3646-89）（1）主要用途专用于制造自行车等人力车车管等用料。

（2）材质的牌号与化学成分4、包装用冷轧带钢（GB4173-84）包装用冷轧带钢采用普碳钢、低合金结构钢、优碳钢合金结构钢作材质，经冷轧而成。
