HD9205E数字式万用表用户手册

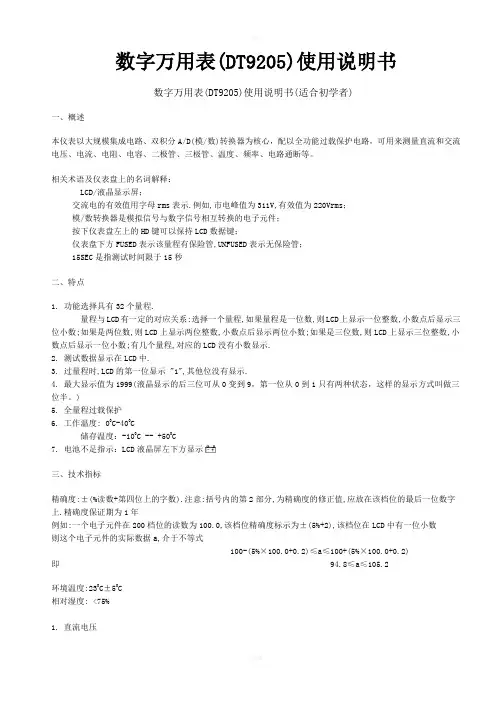

数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。

数字万用表(DT9205)使用说明书数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为10 0.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。

数字万用表(DT9205)使用说明书数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为10 0.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-2-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

数字万用表DT9205使用说明书(适合初学者)【请选择合适的字体阅读：小大】作者：张建生补… 文章来源：DT9205使用说明书点击数：更新时间：2006-12-23 1/2 位数字万用表(DT9205)使用说明书(适合初学者)一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)2V(伏)1mV(毫伏)±(0.5%+2)20V 10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。
