书刊装订用胶

装订书本胶熔胶后的胶成为一种液体，通过热熔胶机的热熔胶管和热熔胶枪，送到被粘合物表面，热熔胶冷却后即完成了粘合。

采购书本装订胶就到东莞市光洋化工科技有限公司。

装订书本胶技术指标如下：
书本装订胶主要成分：乙烯——醋酸乙烯共聚物（EV A）
颜色：白色粒状
软化点：95ºC
粘度：（175ºC）粘度（Mpa.s）:74000
开放时间：8s
抗温：80ºC
特性及应用范围：（高级热熔胶）：粘性特强。

热熔化颜色稳定，气味极小，耐候性能好。

适用于书本、目录、传单、杂志等带土涂层纸的装订。

长期以来由于印后装订的多工序复杂性，印装之间的不同程度的种种不平衡状态，其中包括工艺、设备、材料、管理等多种问题。

如书籍的粘结材料，多年来都使用面粉浆糊和后来的合成树脂胶聚醋酸乙烯(PV AC)、聚乙烯醇(PV A)等。

多数属于冷性胶，干燥全凭所处的温度或通过干燥工具与设备完成。

这种干燥方法缓慢而延误时间且书籍不易迅速定型。

导致书籍装订周期过长，而选用热塑性的装订书本胶粘结书册，就能解决这一矛盾，大大提高装订加工的速度，缩短出书周期，适应了出版和社会的需求。

装订书本胶可用于食品、饮料、方便面、香烟、啤酒、医药等包装封箱，大都使用热溶胶通过封箱机来完成。

装订用胶水种类很多，常常使用在书刊装订上的胶水有：淀粉糊胶粘剂、动物胶、纤维素粘结剂、合成树脂粘结剂等。

书刊装订用胶水主要用在无线胶订、精装书芯贴背、制壳及平装书籍、杂志和手册的包封面等工艺过程中。

书刊PUR热熔胶的正确使用PUR热熔胶不含有水和溶剂是固含量100％的湿固化反应型聚氨酯胶，加热融化后成流体，使用方便，被粘材料黏结后，借助于空气中存在的湿度和被粘物表面附着的湿气与之反应、交联形成惰性结构，生成具有高内聚力的高分子聚合物，使粘接强度、耐高温性、耐低温性能等显着提高。

同时PUR是一种高性能环保型胶粘剂，它适应了国内外对环境越来越重视的需要。

反应型聚氨酯热熔胶(PUR热熔胶)与普通热熔胶相比，具有优异的综合性能。

它兼有普通热熔胶粘剂无溶剂、初粘性高、粘接时定位迅速等特性，又具有反应型液态胶粘剂特有的耐水、耐热、耐寒、耐蠕变和耐介质等性能。

其施胶温度(120℃)又低于普通热熔胶粘剂(150-180℃)，随着PUR产品性能和技术发展和不断完善，PUR胶订的书刊稳定性好，外观平整，便于打开，翻阅使用方便等多种优点。

PUR热熔胶可以满足无线胶订、侧涂胶、背衬涂胶的所有需求，PUR热熔胶表现出的特有性能备受印刷企业的青睐，如今PUR热熔胶已在精装书、年度报表、目录、黄页和杂志等多种领域中普及应用。

PUR与常用热熔胶(EVA热熔胶、PVA乳胶等)相比，具有高强度的黏合性，这一点也是PUR成为标准的书刊热熔胶的主要原因。

PUR热熔胶的书刊解决方案一.PUR热熔胶的特点在无线胶订中，首先使用的是EVA系热熔胶，它具有黏合快、价格低、易操作(具有可逆性)、易保管等优点，使其在书刊胶订中得到广泛应用。

但由于EVA系热熔胶受溶剂、低温、高温等条件的影响，存在耐久性差、涂抹量大、不易开合、黏合强度不高、适应的材料较少、装订适性不好等缺点。

针对EVA存在的不足，开发出了湿气反应固化型的聚氨脂反应型热熔胶(P U R)，靠空气中的湿气促进硬化，它有效地改善了EVA系热熔胶的不足，最新的P U R胶粘剂可适应于不同的纸张厚度、涂布情况及印刷油墨，并且还可应用其他材料黏合。

其黏合强度和书刊的页面拉力比普通的EVA胶粘剂高出40％～60％。

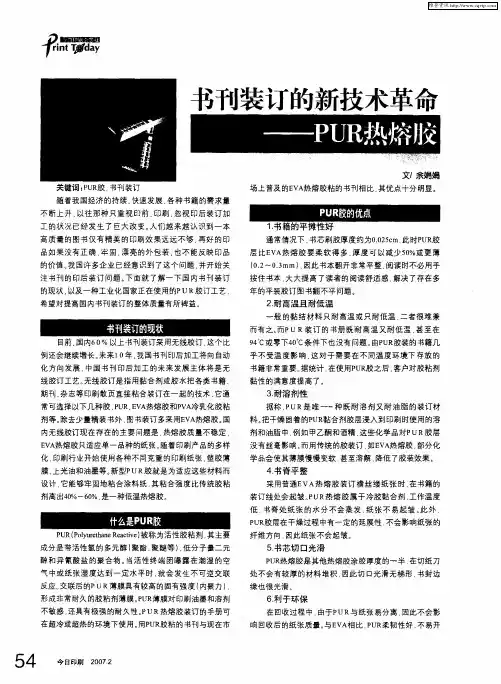

书山有路勤为径；学海无涯苦作舟PUR胶订:高档书刊装订的首选无线热熔胶订（EVA）是目前国内书刊常用的装订方式之一，适合内文纸张128 g/m2以下、书厚3～40 mm平装书刊的装订生产。

但对于一些高档、高要求或超厚的书刊，如画册、商品宣传广告册等，书帖采用高克重的纸张（157～250 g/m2），受常用热熔胶自身性能的限制，即使采用专用涂料纸热熔胶也不能达到理想的装订质量，成书后不易展开阅读，久翻易开胶脱页，因此只能改为锁线装订。

这是无线热熔胶订的致命缺陷。

锁线装订生产周期长，生产成本高，不适合目前印刷市场的印制要求。

塑料线烫订是目前国外较为流行的胶订加工方式，其综合成本为锁线装订的70%～80%，虽成书后易于展开阅读，久翻不易开胶脱页，但也因采用的热熔胶本身耐低温及高温的性能所限，对高档书刊的印后装订适用范围仍有一定限制。

现沉寂多时的PUR胶订工艺经多年技术改进，装订性能优异稳定，综合成本适中（与传统胶订基本一样），能适合联动生产流水线的施工要求，已成为高档书刊装订首选的生产工艺。

在高标准、严要求的某些装订领域，大有取代锁线精装之态势，是值得业内同行关注的先进的生产工艺。

一、PUR热熔胶的现状P U R（P o l y U r e t h a n eReactive，以下简称PUR）是带有氨酯键(NH-CO-O)的高分子化合物，其分子链的末端是带活性氢的多元醇(聚酯、聚醚等)以及低分子量二元醇(链伸长剂)和异氰酸盐的加成聚合物。

二元醇和异氰酸盐反应形成刚性分子链段，而多元醇和异氰酸盐反应形成柔性分子链段，因此PUR是一种具备刚柔兼有的强韧与柔软特性的新型热专注下一代成长，为了孩子。

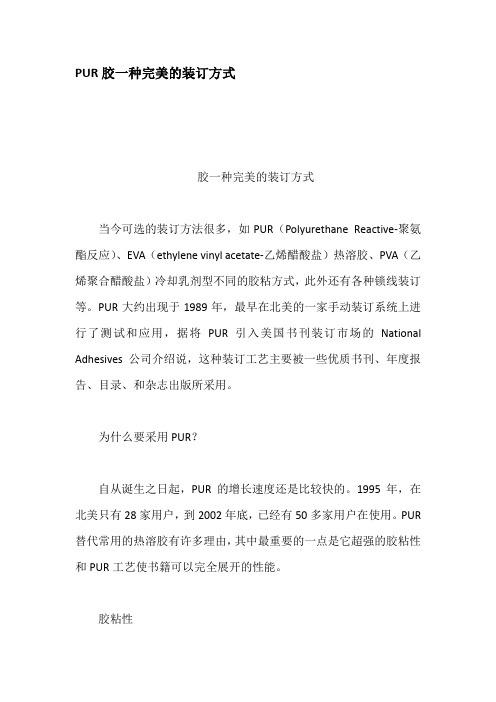

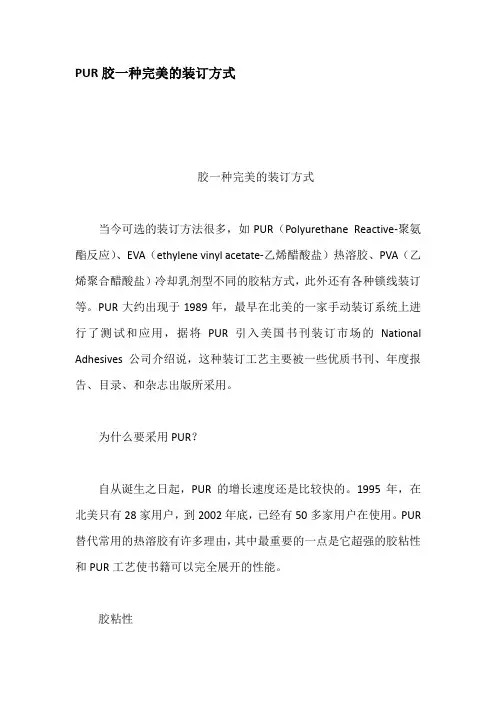

PUR胶一种完美的装订方式胶一种完美的装订方式当今可选的装订方法很多，如PUR（Polyurethane Reactive-聚氨酯反应）、EVA（ethylene vinyl acetate-乙烯醋酸盐）热溶胶、PVA（乙烯聚合醋酸盐）冷却乳剂型不同的胶粘方式，此外还有各种锁线装订等。

PUR大约出现于1989年，最早在北美的一家手动装订系统上进行了测试和应用，据将PUR引入美国书刊装订市场的National Adhesives公司介绍说，这种装订工艺主要被一些优质书刊、年度报告、目录、和杂志出版所采用。

为什么要采用PUR？自从诞生之日起，PUR的增长速度还是比较快的。

1995年，在北美只有28家用户，到2002年底，已经有50多家用户在使用。

PUR 替代常用的热溶胶有许多理由，其中最重要的一点是它超强的胶粘性和PUR工艺使书籍可以完全展开的性能。

胶粘性PUR对于处理表面覆膜、UV上光的胶片或纸张产品效果非常好，这主要是由聚氨酯分子的极性性质决定的，它可以与表面的涂布层很好地结合，达到高质量胶粘的效果。

纸张克重的变化、使用的涂料和油墨不同几乎都不太会影响PUR 胶粘剂的效果，新型的PUR产品可以将各种类型的涂料纸牢牢地粘在一起。

据称，采用PUR的纸张拉力比普通胶粘剂的拉力上升了40%-60%。

对于传统的胶粘剂来说，如果油墨不小心流到书刊的装订线上，则会影响装订质量，产生装订故障，而对于PUR工艺来说，这些现象不会对装订产生任何的影响。

超级书本平摊性能PUR涂胶的推荐厚度为0.01英寸，它要比标准的EVA热溶胶柔软许多，这一性能使PUR装订的书刊可以无需手压即可很好地平摊开来。

对于某些类型的书籍，如指导手册、说明书等，具有良好的平摊性是非常重要的。

其他好处PUR装订的其他好处表现在：1．抗冷和抗热性由PUR装订好的书籍不受温度的影响，承受温度的范围在华氏200°F到-40°F之间。

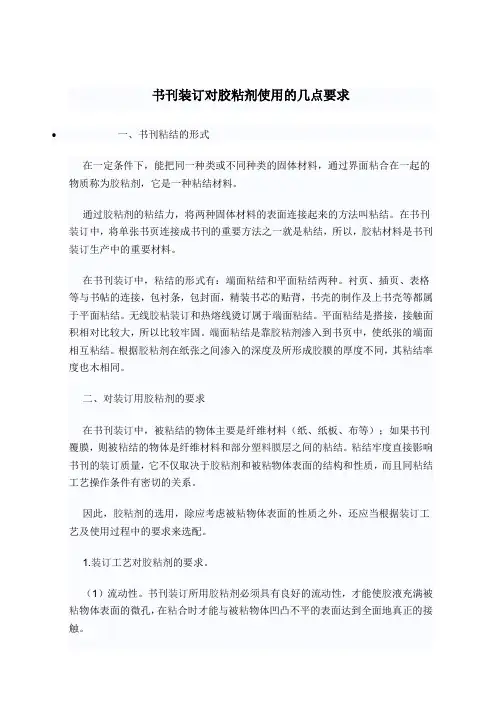

书刊装订对胶粘剂使用的几点要求一、书刊粘结的形式在一定条件下，能把同一种类或不同种类的固体材料，通过界面粘合在一起的物质称为胶粘剂，它是一种粘结材料。

通过胶粘剂的粘结力，将两种固体材料的表面连接起来的方法叫粘结。

在书刊装订中，将单张书页连接成书刊的重要方法之一就是粘结，所以，胶粘材料是书刊装订生产中的重要材料。

在书刊装订中，粘结的形式有：端面粘结和平面粘结两种。

衬页、插页、表格等与书帖的连接，包衬条，包封面，精装书芯的贴背，书壳的制作及上书壳等都属于平面粘结。

无线胶粘装订和热熔线烫订属于端面粘结。

平面粘结是搭接，接触面积相对比较大，所以比较牢固。

端面粘结是靠胶粘剂渗入到书页中，使纸张的端面相互粘结。

根据胶粘剂在纸张之间渗入的深度及所形成胶膜的厚度不同，其粘结率度也木相同。

二、对装订用胶粘剂的要求在书刊装订中，被粘结的物体主要是纤维材料（纸、纸板、布等）；如果书刊覆膜，则被粘结的物体是纤维材料和部分塑料膜层之间的粘结。

粘结牢度直接影响书刊的装订质量，它不仅取决于胶粘剂和被粘物体表面的结构和性质，而且同粘结工艺操作条件有密切的关系。

因此，胶粘剂的选用，除应考虑被粘物体表面的性质之外，还应当根据装订工艺及使用过程中的要求来选配。

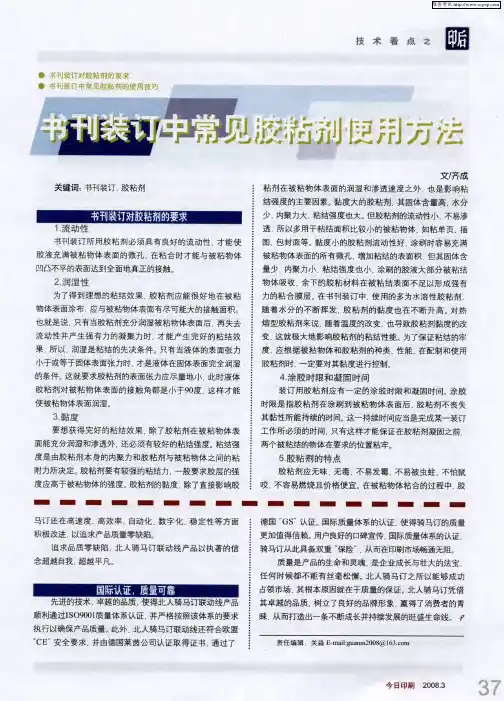

1.装订工艺对胶粘剂的要求。

（1）流动性。

书刊装订所用胶粘剂必须具有良好的流动性，才能使胶液充满被粘物体表面的微孔，在粘合时才能与被粘物体凹凸不平的表面达到全面地真正的接触。

（2）润湿性。

为了得到理想的粘结效果，胶粘剂应能很好地在被粘物体表面涂布，应与被粘物体表面有尽可能大的接触面积。

也就是说，只有当胶粘剂充分润湿被粘物体表面后，再失去流动性并产生强有力的凝聚力时，才能产生完好的粘结效果，所以，润湿是粘结的先决条件。

只有当液体的表面张力小于或等于固体表面张力时，才是液体在固体表面完全润湿的条件。

因此，胶粘剂的表面张力应尽量地小，在这种情况下，液体胶粘剂对被粘物体表面的接触角都是小于90，这样才能对被粘物体表面润湿。
