书刊的装订材料

常用书籍装订方法常用书籍装订方法一、平装（一）、骑马订：用骑马订书机，将套帖配好的书芯连同封面一起，在书脊上用两个铁丝扣订牢成为书刊。

书页仅仅依靠2个铁丝钉联结，因铁丝易生锈，所以牢度较差。

采用骑马订的书不宜太厚，而且多帖书必须套合成一整帖才能装订，适合订6个印张以下的书刊。

（二）、平订：用铁丝订书机，将铁丝穿过书芯的订口，叫做铁丝平订。

铁丝平订，生产效率高，但铁丝受潮易产生黄色锈斑，影响书刊的美观，还会造成书页的破损、脱落、松散，现已少用。

再者，平订须占用一定宽度的订口，使书页只能呈“不完全打开”形态，书册太厚则不容易翻阅，一般适用于400页以下的书刊。

（三）、锁线订：将配好的书帖，按照顺序用线一帖一帖的串联起来，故而又叫做串线订。

常用锁线机进行锁线订，书芯比较牢固，可以订任何厚度的书，牢固、翻阅方便，但订书的速度较慢，而且由于书背上订线较多，导致平整度较差。

（四）、胶粘订：用胶粘剂将书帖或书页粘合在一起制成书芯。

一般是把书帖配好页码，在书脊上锯成槽或铣毛打成单张，经撞齐后用胶粘剂将书帖粘结牢固，胶粘订的书芯，可用于平装，也可以用于精装。

1、无线胶粘订。

也叫胶背订、胶粘装订，是将经折页、配帖成册的书芯，在订口一侧裁切，再在书脊上施胶将书页粘牢，包上封面的装订方法。

与传统的包背装非常相似。

由于其平整度很好，目前，大量书刊都采用这种装订方式。

但由于热熔胶质量没有相应的行业标准或国家标准，使用方法还不规范，故胶粘订书籍的质量尚没有达到令人满意的程度。

故时间性较强、短期使用或不经常使用的书籍可用无线胶粘订。

2、锁线胶背订。

又叫锁线胶粘订，装订时将各个书帖先锁线再上胶，上胶时不再铣背。

这种装订方法装出的书结实且平整，目前使用这种方法的书籍也比较多。

（五）、活页装订：活页装订，是各单页之间不粘连的装订方法。

一般用于日历、照相册等。

（六）、塑料线烫订：这是一种比较先进的装订方法，其特点是书芯中的书帖经过两次粘结，它是在折页机进行最后一折之前，以类似骑马订的穿线原理，在每一书帖的最后一折缝上，从里向外穿出一根特制塑料线，穿好的塑料线被切断后，两端（两订脚）向外形成书帖外订脚，然后在订脚处加热，使一订脚塑料线熔化并与书帖折缝粘合（另一订脚留在外面准备与其他书帖粘联），再经配页、包封面、烫背、压紧成型后，各帖之间的另一订脚互相粘连牢固订在书背上，达到联结书册的目的。

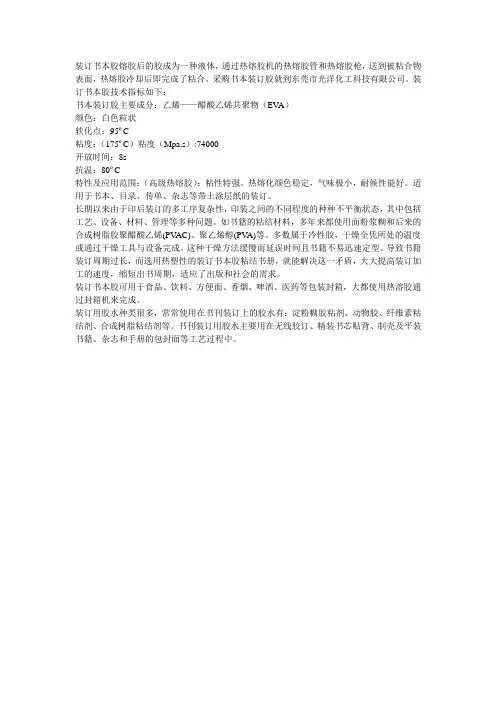

装订书本胶熔胶后的胶成为一种液体，通过热熔胶机的热熔胶管和热熔胶枪，送到被粘合物表面，热熔胶冷却后即完成了粘合。

采购书本装订胶就到东莞市光洋化工科技有限公司。

装订书本胶技术指标如下：
书本装订胶主要成分：乙烯——醋酸乙烯共聚物（EV A）
颜色：白色粒状
软化点：95ºC
粘度：（175ºC）粘度（Mpa.s）:74000
开放时间：8s
抗温：80ºC
特性及应用范围：（高级热熔胶）：粘性特强。

热熔化颜色稳定，气味极小，耐候性能好。

适用于书本、目录、传单、杂志等带土涂层纸的装订。

长期以来由于印后装订的多工序复杂性，印装之间的不同程度的种种不平衡状态，其中包括工艺、设备、材料、管理等多种问题。

如书籍的粘结材料，多年来都使用面粉浆糊和后来的合成树脂胶聚醋酸乙烯(PV AC)、聚乙烯醇(PV A)等。

多数属于冷性胶，干燥全凭所处的温度或通过干燥工具与设备完成。

这种干燥方法缓慢而延误时间且书籍不易迅速定型。

导致书籍装订周期过长，而选用热塑性的装订书本胶粘结书册，就能解决这一矛盾，大大提高装订加工的速度，缩短出书周期，适应了出版和社会的需求。

装订书本胶可用于食品、饮料、方便面、香烟、啤酒、医药等包装封箱，大都使用热溶胶通过封箱机来完成。

装订用胶水种类很多，常常使用在书刊装订上的胶水有：淀粉糊胶粘剂、动物胶、纤维素粘结剂、合成树脂粘结剂等。

书刊装订用胶水主要用在无线胶订、精装书芯贴背、制壳及平装书籍、杂志和手册的包封面等工艺过程中。

印后加工书刊装订之缝订工艺常用材料
缝订材料德应用主要包括以下几个部分：
一、铁丝
铁丝是铁丝平计和骑马订订书的材料。

铁丝是用低碳钢经拉丝制成的金属丝，为了防止生锈，在其表面镀上一层不生锈的金属锌、锡等。

装订用铁丝多为镀锌铁丝，有圆形和扁形之分。

为了适应不同厚度书刊的装订需要，常用的订本铁丝有21 ~25号几种规格，其直径为0.5mm ~ 0.84mm。

装订用铁丝应粗细均匀，表面光滑且有光泽，硬度适当并有一定的柔韧性，以适应装订中铁丝变弯而不折断的要求。

二、装订线
装订线是锁线订、缝纫订、三眼订和线装的订书材料。

装订用线有蜡线、丝线、麻线、合成纤维线等。

棉线上蜡称为蜡线，又称棉蜡光线。

是精装书芯锁线订常用材料。

棉线有四种规格，其型号分别为：42S/4、42S/6、60S/4、60S/6,（S及其前面的数字表示纱支数，斜线后面的数字表示股数）。

装订时根据书刊本册的厚度、书帖的折数、纸张定量的同，按标准选用不同粗细的棉线。

丝线质地柔软、光滑，但其价格高，伸缩性大，只是在缝订高档的线装书和画册时使用。

常用的合成纤维线有尼龙线和涤纶线等。

尼龙线的强度高，能使用较细的线，锁钱后书背处不高出、不断线。

但尼龙线弹性大，不易将书帖锁紧，裁切后容易出现切口不齐或书背弯曲等现象。

书刊装订各工序工艺标准一、原料选择在书刊装订过程中，原料的选择至关重要。

首先，纸张的质量直接影响印刷质量和书刊的耐用性。

应选择质地均匀、厚度适中、无明显的杂质和缺陷的纸张。

此外，根据书刊的类型和用途，应选择合适的装帧材料，如封面纸、硬纸板等。

二、排版设计排版设计是书刊制作的关键环节。

在排版设计时，应考虑版面的美观性、易读性和规范性。

应遵循统一的设计风格，确保文字、图片等的格式统一、位置合理。

同时，应根据书刊的开本和页数，合理安排版面布局，确保印刷质量和装订效果。

三、印刷工艺印刷工艺是书刊制作的重要环节。

在印刷过程中，应保证色彩的准确性和印刷质量的稳定性。

同时，应根据不同的纸张类型和印刷要求，选择合适的印刷方式和油墨，确保印刷效果和书刊的耐用性。

四、切纸工艺切纸工艺是书刊制作的前期准备环节。

在切纸过程中，应保证纸张的尺寸准确、边缘整齐。

同时，应根据不同的开本和页数，选择合适的切纸设备和工艺参数，确保切出的纸张平整、无损伤。

五、配页工艺配页工艺是将印刷好的页面按照顺序进行整理和配对的环节。

在配页过程中，应保证页面的顺序正确、配对准确。

同时，应根据不同的装帧方式和要求，选择合适的配页设备和工艺参数，确保配页质量和效率。

六、订书工艺订书工艺是将配页好的页面进行固定和装订的环节。

在订书过程中，应根据书刊的类型和要求，选择合适的装订方式和工艺参数。

例如：无线胶订、锁线订等。

同时，应保证订书的平整、牢固，避免出现脱页、散页等现象。

七、封面设计封面设计是书刊外观的重要组成部分。

在封面设计时，应考虑书刊的主题、内容和读者群体，采用美观、简洁、具有吸引力的设计风格。

同时，应选择质量良好的封面材料，保证封面的耐磨、防水等性能。

八、质检环节质检环节是对书刊质量进行全面检查的环节。

在质检过程中，应对书刊的外观、印刷质量、装订质量等进行全面检查，确保无明显的缺陷和问题。

同时，应对书刊的尺寸、重量等进行测量，确保符合相关标准和要求。

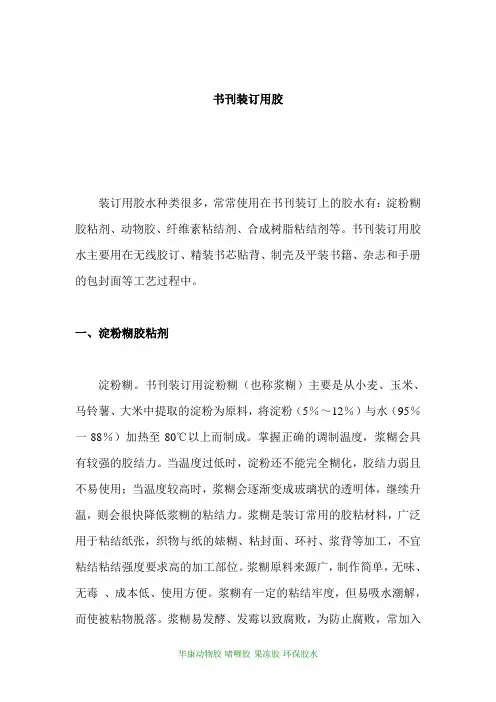

书刊装订用胶装订用胶水种类很多，常常使用在书刊装订上的胶水有：淀粉糊胶粘剂、动物胶、纤维素粘结剂、合成树脂粘结剂等。

书刊装订用胶水主要用在无线胶订、精装书芯贴背、制壳及平装书籍、杂志和手册的包封面等工艺过程中。

一、淀粉糊胶粘剂淀粉糊。

书刊装订用淀粉糊（也称浆糊）主要是从小麦、玉米、马铃薯、大米中提取的淀粉为原料，将淀粉（5％～12％）与水（95％一88％）加热至80℃以上而制成。

掌握正确的调制温度，浆糊会具有较强的胶结力。

当温度过低时，淀粉还不能完全糊化，胶结力弱且不易使用；当温度较高时，浆糊会逐渐变成玻璃状的透明体，继续升温，则会很快降低浆糊的粘结力。

浆糊是装订常用的胶粘材料，广泛用于粘结纸张，织物与纸的婊糊、粘封面、环衬、浆背等加工，不宜粘结粘结强度要求高的加工部位。

浆糊原料来源广，制作简单，无味、无毒、成本低、使用方便。

浆糊有一定的粘结牢度，但易吸水潮解，而使被粘物脱落。

浆糊易发酵、发霉以致腐败，为防止腐败，常加入少量甲醛，所以最好是现制现用。

糊精。

糊精的原料仍以淀粉为主，与浆糊相比，其粘性强、干燥快、透明度好，可以长时间放置不变质，使用较广。

糊精不仅可溶于热水，而且还可溶于冷水配成各种浓度的粘合剂，一般用浓度为45％～50％的糊精水溶液作纸张、织品等的粘合剂。

糊精干燥后膜层比较脆，附着力不强，如用糊精粘漆木和纸张，干燥后很容易从糊精层剥开。

为此可加入l％～2％的甘油以提高胶膜的弹性；加入0.65％～1％的硼砂，可提高糊精的粘结牢度。

骨胶骨胶的主要成分是明胶朊蛋白质，纯度低的称骨胶或皮胶，纯度高的称明胶。

骨胶在常温下是固体脓性硬块。

在冷水中不能溶化，但它能吸水而膨胀。

制作时以动物的骨、皮、角为原料，从中提取具有胶粘性的胶蛋白而制成。

骨胶粘结强度高，定型好，由于含水量低、干燥速度较快，用于制作精装书壳以及书背布、书背纸、墙头布的粘结。

骨胶久耐水，遇水会使胶层膨胀，失去粘结强度，如果含水重超过20％，就会腐败变质。

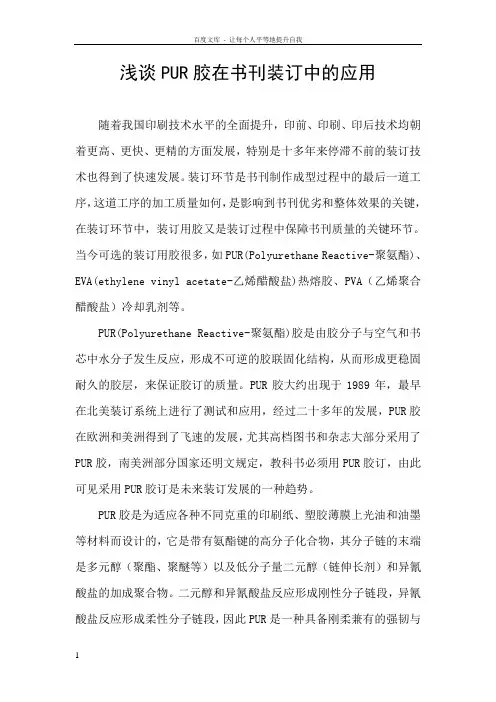

浅谈PUR胶在书刊装订中的应用随着我国印刷技术水平的全面提升，印前、印刷、印后技术均朝着更高、更快、更精的方面发展，特别是十多年来停滞不前的装订技术也得到了快速发展。

装订环节是书刊制作成型过程中的最后一道工序，这道工序的加工质量如何，是影响到书刊优劣和整体效果的关键，在装订环节中，装订用胶又是装订过程中保障书刊质量的关键环节。

当今可选的装订用胶很多，如PUR(Polyurethane Reactive-聚氨酯)、EVA(ethylene vinyl acetate-乙烯醋酸盐)热熔胶、PVA（乙烯聚合醋酸盐）冷却乳剂等。

PUR(Polyurethane Reactive-聚氨酯)胶是由胶分子与空气和书芯中水分子发生反应，形成不可逆的胶联固化结构，从而形成更稳固耐久的胶层，来保证胶订的质量。

PUR胶大约出现于1989年，最早在北美装订系统上进行了测试和应用，经过二十多年的发展，PUR胶在欧洲和美洲得到了飞速的发展，尤其高档图书和杂志大部分采用了PUR胶，南美洲部分国家还明文规定，教科书必须用PUR胶订，由此可见采用PUR胶订是未来装订发展的一种趋势。

PUR胶是为适应各种不同克重的印刷纸、塑胶薄膜上光油和油墨等材料而设计的，它是带有氨酯键的高分子化合物，其分子链的末端是多元醇（聚酯、聚醚等）以及低分子量二元醇（链伸长剂）和异氰酸盐的加成聚合物。

二元醇和异氰酸盐反应形成刚性分子链段，异氰酸盐反应形成柔性分子链段，因此PUR是一种具备刚柔兼有的强韧与柔软特性的新型热熔胶。

其具有遇到空气中的水分逆的交联反应，与纸张形成特别牢固的粘合层。

PUR对处理表面覆膜、UV上光的胶片或纸张产品效果非常明显，这是由聚氨酯分子的极性的性质决定的，它可以与表面的涂层有很好地结合，形成牢固的黏合层，达到高质量的胶粘效果。

纸张克重的变化以及使用的涂料和油墨的不同都不太会影响PUR的胶粘剂的效果，新型的PUR产品可以将各种类型的涂料纸牢牢地粘在一起，据有关实验表明，采用PUR的纸张拉力比普通胶粘剂的拉力上升了40%--60%。

精装书装订材料◆ 一、书壳材料纸板是制作精装书壳和线装书函的主要材料之一。

定量为225g／m2上的纸称为纸板。

纸板一般以号数表示其定量、厚度，每增加1号，纸板定量增加55g／m2，号数越大，每件中纸板数越少。

书刊装订中常用纸板有封面纸板、封套纸板、草纸板、白纸板等。

☆1.封面纸板。

封面纸板是制作精装书籍、画册等封面用纸板。

是采用磨木浆、半化学木浆、废纸浆料等抄制而成的高级纸板。

纸板颜色为纤维本色，经压光处理，表面平整，不施胶、紧度大、不易翘曲，是制作高档精装书壳的理想材料。

封面纸板为平面纸板，纸板尺寸为1350mm×920mm，封面纸板有1.0mm，1.5mm 和2.0mm三种厚度，主要技术指标按QB355-73划定为：紧度不大于0.9g／cm3；抗张力（纵横向均匀值不小于） 140kgf／cm2；含水量为10％左右。

每件纸板重量不大于250kg。

☆2.封套纸板。

封套纸板是用于制作精装书籍、画册封套的纸板。

纸板为原浆本色，不施胶。

纸板经压光处理，平整不翘曲，具有较高的耐折度。

封套纸板为平面纸板。

纸板尺寸，薄型的为1150mm×880mm，厚型的为1350mm×920mm。

纸板有0.7mm、1.0mm、l.5mm，2.0mm和2.5mm五种厚度，按QB1316-91的划定，其主要的技术指标为：紧度，A型不小于0.75g／cm3；B型不小于0.70g／cm3。

耐折度（纵横均匀值）不小于20次，含水量为10％左右。

抗张强度（纵横向均匀值）按其厚度0.7mm、1.0mm、1.5mm、2.0mm、2.5mm分别应不小于，A型为14、20、29、39、49kN／m2；B型为11、16、24、31、34kN／m2。

每件纸板重量不大于250kg。

☆3.草纸板。

草纸板也叫马粪纸板，是我国较早采用的一种装订纸板，表面粗拙呈黄色，是以稻草纤维为主要原料抄制而成。

草纸板尺寸一般为787mm×660mm、787mm×1092mm、787mm×546mm等几种，平板形式包装，分为符号、一号和二号三种。

篇一：常用的装订方法有6种常用的装订方法有6种:（1）骑马订。

书页仅仅依靠2个铁丝钉联结，因铁丝易生锈，所以牢度较差。

适合订6个印张以下的书刊。

（2）平订。

因铁丝易锈蚀以致书页松散，现已少用。

再者，平订须占用一定宽度的订口，使书页只能呈“不完全打开”形态，书册太厚则不容易翻阅，一般适用于400页以下的书刊。

（3）锁线订。

又叫串线订，书芯虽然比较牢固，但由于书背上订线较多，导致平整度较差。

（4）无线胶黏订。

也叫胶背订、胶黏装订。

由于其平整度很好，目前，大量书刊都采用这种装订方式。

但由于热熔胶质量没有相应的行业标准或国家标准，使用方法还不规范，故胶黏订书籍的质量尚没有达到令人满意的程度。

（5）锁线胶背订。

又叫锁线胶黏订，装订时将各个书帖先锁线再上胶，上胶时不再铣背。

这种装订方法装出的册子结实且平整，目前使用这种方法的书籍也比较多。

（6）塑料线烫订。

这是一种比较先进的装订方法，其特点是书芯中的书帖经过2次黏结，第一次黏结的作用是将塑料线订脚与书帖纸张黏合，使书帖中的书页得以固定；第二次黏结是通过无线胶黏订将塑料线烫订的书芯黏结成书芯，这种办法订成的书芯非常牢固，并且由于不用铣背打毛，减少了胶质不良对装订质量的影响。

塑料线烫订早在20世纪70年代中期就由德国(前东德)引入我国，由于种种原因未能在内地推广应用。

但在世界其他国家，这种装订技术应用较多。

主意跟印刷公司的人把你要的效果表述清楚。

画册印刷装订主要有2种装订方式：骑马订和锁线胶订骑马订适合页数比较少的画册，没有书脊，简单的装订方法。

锁线胶订适合页数比较多的画册，特点是有书脊，比较结实，整齐，一般的杂志书籍都是这种方法。

如果你是设计排版人员的话，那么需要注意的就很多了，两种装订方法的拼版方法是不一样的，还涉及到用几开的印刷机。

纸的单位：a.克：一平方米的重量(长×宽÷2)=g为重量b.令：500张纸单位称：令(出厂规格)c.吨：与平常单位一样1吨=1000公斤，用于算纸价。

印后加工书刊装订之贴背工艺常用材料贴背材料主要包括以下几个部分：
一、书背用布
常用的书背布是纱布。

它是一种编织稀疏的平纹棉织物，易于渗透胶液，经上浆后使其硬挺。

将纱布贴在书芯背上，可提高书背的平整度和书帖间的粘结牢度，有利于书背的定型。

精装书籍必须粘书背布，对于较厚的平装书籍，为增加书背的粘结或锁线牢度，也要粘贴书背布。

二、书背纸
书背纸是粘在书芯背上的衬纸，用以加固书背。

对于平装书籍，当书芯厚度在15mm以上时，都要贴书背纸。

在无线胶订生产线上常用的书背纸的定量为150～250g ／m2的胶版纸或卡纸。

使用前根据书背的长度，将卷筒纸进行复卷裁切至所需宽度。

对于精装书籍，应使用强度和柔韧性较好的牛皮纸作为书背用纸和筒子纸。

三、堵头布
堵头布系棉织物带。

一边有高出的圆垄，有单色和彩色之分。

贴在书背的两头，增加书帖的粘结牢度并美化书籍。

堵头布的宽度一般为15mm。

四、丝带
丝带又称书签带，是一条5～8mm宽的丝质织带，有红、绿、黄等多种颜色。

丝带粘贴在书刊天头书背中间，长出部分夹在书芯内，外露在底脚下。

书刊PUR热熔胶的正确使用PUR热熔胶不含有水和溶剂是固含量100％的湿固化反应型聚氨酯胶，加热融化后成流体，使用方便，被粘材料黏结后，借助于空气中存在的湿度和被粘物表面附着的湿气与之反应、交联形成惰性结构，生成具有高内聚力的高分子聚合物，使粘接强度、耐高温性、耐低温性能等显着提高。

同时PUR是一种高性能环保型胶粘剂，它适应了国内外对环境越来越重视的需要。

反应型聚氨酯热熔胶(PUR热熔胶)与普通热熔胶相比，具有优异的综合性能。

它兼有普通热熔胶粘剂无溶剂、初粘性高、粘接时定位迅速等特性，又具有反应型液态胶粘剂特有的耐水、耐热、耐寒、耐蠕变和耐介质等性能。

其施胶温度(120℃)又低于普通热熔胶粘剂(150-180℃)，随着PUR产品性能和技术发展和不断完善，PUR胶订的书刊稳定性好，外观平整，便于打开，翻阅使用方便等多种优点。

PUR热熔胶可以满足无线胶订、侧涂胶、背衬涂胶的所有需求，PUR热熔胶表现出的特有性能备受印刷企业的青睐，如今PUR热熔胶已在精装书、年度报表、目录、黄页和杂志等多种领域中普及应用。

PUR与常用热熔胶(EVA热熔胶、PVA乳胶等)相比，具有高强度的黏合性，这一点也是PUR成为标准的书刊热熔胶的主要原因。

PUR热熔胶的书刊解决方案一.PUR热熔胶的特点在无线胶订中，首先使用的是EVA系热熔胶，它具有黏合快、价格低、易操作(具有可逆性)、易保管等优点，使其在书刊胶订中得到广泛应用。

但由于EVA系热熔胶受溶剂、低温、高温等条件的影响，存在耐久性差、涂抹量大、不易开合、黏合强度不高、适应的材料较少、装订适性不好等缺点。

针对EVA存在的不足，开发出了湿气反应固化型的聚氨脂反应型热熔胶(P U R)，靠空气中的湿气促进硬化，它有效地改善了EVA系热熔胶的不足，最新的P U R胶粘剂可适应于不同的纸张厚度、涂布情况及印刷油墨，并且还可应用其他材料黏合。

其黏合强度和书刊的页面拉力比普通的EVA胶粘剂高出40％～60％。

书山有路勤为径；学海无涯苦作舟PUR胶订:高档书刊装订的首选无线热熔胶订（EVA）是目前国内书刊常用的装订方式之一，适合内文纸张128 g/m2以下、书厚3～40 mm平装书刊的装订生产。

但对于一些高档、高要求或超厚的书刊，如画册、商品宣传广告册等，书帖采用高克重的纸张（157～250 g/m2），受常用热熔胶自身性能的限制，即使采用专用涂料纸热熔胶也不能达到理想的装订质量，成书后不易展开阅读，久翻易开胶脱页，因此只能改为锁线装订。

这是无线热熔胶订的致命缺陷。

锁线装订生产周期长，生产成本高，不适合目前印刷市场的印制要求。

塑料线烫订是目前国外较为流行的胶订加工方式，其综合成本为锁线装订的70%～80%，虽成书后易于展开阅读，久翻不易开胶脱页，但也因采用的热熔胶本身耐低温及高温的性能所限，对高档书刊的印后装订适用范围仍有一定限制。

现沉寂多时的PUR胶订工艺经多年技术改进，装订性能优异稳定，综合成本适中（与传统胶订基本一样），能适合联动生产流水线的施工要求，已成为高档书刊装订首选的生产工艺。

在高标准、严要求的某些装订领域，大有取代锁线精装之态势，是值得业内同行关注的先进的生产工艺。

一、PUR热熔胶的现状P U R（P o l y U r e t h a n eReactive，以下简称PUR）是带有氨酯键(NH-CO-O)的高分子化合物，其分子链的末端是带活性氢的多元醇(聚酯、聚醚等)以及低分子量二元醇(链伸长剂)和异氰酸盐的加成聚合物。

二元醇和异氰酸盐反应形成刚性分子链段，而多元醇和异氰酸盐反应形成柔性分子链段，因此PUR是一种具备刚柔兼有的强韧与柔软特性的新型热专注下一代成长，为了孩子。

书刊装订对胶粘剂使用的几点要求一、书刊粘结的形式在一定条件下，能把同一种类或不同种类的固体材料，通过界面粘合在一起的物质称为胶粘剂，它是一种粘结材料。

通过胶粘剂的粘结力，将两种固体材料的表面连接起来的方法叫粘结。

在书刊装订中，将单张书页连接成书刊的重要方法之一就是粘结，所以，胶粘材料是书刊装订生产中的重要材料。

在书刊装订中，粘结的形式有：端面粘结和平面粘结两种。

衬页、插页、表格等与书帖的连接，包衬条，包封面，精装书芯的贴背，书壳的制作及上书壳等都属于平面粘结。

无线胶粘装订和热熔线烫订属于端面粘结。

平面粘结是搭接，接触面积相对比较大，所以比较牢固。

端面粘结是靠胶粘剂渗入到书页中，使纸张的端面相互粘结。

根据胶粘剂在纸张之间渗入的深度及所形成胶膜的厚度不同，其粘结率度也木相同。

二、对装订用胶粘剂的要求在书刊装订中，被粘结的物体主要是纤维材料（纸、纸板、布等）；如果书刊覆膜，则被粘结的物体是纤维材料和部分塑料膜层之间的粘结。

粘结牢度直接影响书刊的装订质量，它不仅取决于胶粘剂和被粘物体表面的结构和性质，而且同粘结工艺操作条件有密切的关系。

因此，胶粘剂的选用，除应考虑被粘物体表面的性质之外，还应当根据装订工艺及使用过程中的要求来选配。

1.装订工艺对胶粘剂的要求。

（1）流动性。

书刊装订所用胶粘剂必须具有良好的流动性，才能使胶液充满被粘物体表面的微孔，在粘合时才能与被粘物体凹凸不平的表面达到全面地真正的接触。

（2）润湿性。

为了得到理想的粘结效果，胶粘剂应能很好地在被粘物体表面涂布，应与被粘物体表面有尽可能大的接触面积。

也就是说，只有当胶粘剂充分润湿被粘物体表面后，再失去流动性并产生强有力的凝聚力时，才能产生完好的粘结效果，所以，润湿是粘结的先决条件。

只有当液体的表面张力小于或等于固体表面张力时，才是液体在固体表面完全润湿的条件。

因此，胶粘剂的表面张力应尽量地小，在这种情况下，液体胶粘剂对被粘物体表面的接触角都是小于90，这样才能对被粘物体表面润湿。

装订书本的方法装订书本的四种方法如下：书本装订的方式有哪些一：骑马订骑马订是目前最普遍的一种书本装订方式，拥有快捷实惠，翻阅简单的特点。

产品材质：内页常用纸为80克复印纸或铜版纸，封面材质主要以皮纹纸、铜板纸、白卡纸等材质为主。

适用范围：产品手册、样本册、画册、合同文本等各种手册注意事项：装订采用跨页对折的方式，总页需要是4的倍数。

骑马钉书页仅靠2个铁丝钉联结，因为铁丝容易出现生锈，因此牢固度较差，常用于内容较少书本装订。

书本装订的方式有哪些二：无线胶装无线胶装的平整度较为出色，目前，许多书刊都是采用这种装订方式，它是采用特种粘合剂，经过装订机的冲压，将精美的以页面粘贴在一起。

产品材质：内页通常为80克复印纸，也可以采用用铜版纸彩色直印，封面材质主要以皮纹纸、铜板纸、白卡纸等材质为主。

适用范围：主要适用于标书、文本资料，教材等书籍装订，是目前使用非常广泛的装订方式。

注意事项：文本装订后需要进行修边，因此切口处不能放置重要的图文标志。

书本装订的方式有哪些三：圈装(铁圈、胶圈)圈装主要分为胶圈装订和铁圈装订两种，它的优点主要在于便于翻看与更换页面。

产品材质：铁圈或胶圈。

封面封底通常采用加透片或磨砂片，内页常用纸为80克复印纸或铜版纸，封面材质主要以皮纹纸、铜板纸、白卡纸等材质为主。

适用范围：适用于各种办公资料、简介、个人资料、商务用书，培训资料、会议资料等注意事项：在文本装订时需留出7-12mm的打孔距离。

书本装订的方式有哪些四：平订平订是指把印好的书页经折页、配帖成册后，然后再将配好的书贴相叠后在订口一侧离边沿5mm处用线或铁丝订牢，最后包上封面。

产品优点：装订方法简单，双数和单数的书页都可以装订。

注意事项：因铁丝易生锈会导致书页松散，现在已比较少使用。

解读PUR书刊装订热熔胶1989年,PUR 装订胶黏剂首先在北美开始试用,那时PUR 仅仅用于一般的平装书装订。

现在,最初使用PUR 热熔胶的印刷装订厂发现PUR 在精装书、年度报表、目录、黄页和杂志等应用中具有较高的使用价值。

如今,PUR 在北美得到迅速的推广应用。

1995年,据报道在北美只有28家厂家使用PUR 。

到2002年底,这个数位增加到了50家。

PUR 与常用热熔胶(EVA 热熔胶、PVA 乳胶)相比具有很多优势,最重要的一点是PUR 的黏合强度大,书本打开之后外观平整,便于翻阅。

甚么是PURPUR 是带有氨酯键(NH -CO -O)的高分子化合物,其分子链的末端是异氰酸盐基。

PUR 的基本组成是末端为带活性氢的多元醇(聚酯、聚醚等)以及低分子量二元醇(链伸长剂)和异氰酸盐的加成聚合物。

二元醇和异氰酸盐反应形成刚性分子链段,而多元醇和异氰酸盐反应形成柔性分子链段,因此PUR 是一种刚柔兼有的热熔胶。

另外,异氰酸盐基遇到空气中的水份会产生不可逆的交联反应,形成牢固的黏合层,这是PUR 热熔胶的特点。

PUR 出现的背景随着印刷产品的多样化,印刷行业使用各种不同克重的印刷纸、塑胶薄膜、上光油和油墨等,最新的PUR 胶黏剂应用于这些材料的黏合时,不会存在很大困难。

PUR 热熔胶能够牢固地把涂料纸黏合,其黏合强度比传统胶黏剂高出40-60%。

在普通的无线胶装中,纸张上的印刷油墨会迁移到书脊上,PUR 热熔胶完全不会出现这个问题。

PUR 的独到之处在于它能够黏接多种材料,包括清漆涂层、UV 固化层、塑胶薄膜和涂料纸张。

PUR 的发展过程尽管第一代PUR 热熔胶可以实现联动生产,但是书刊装订之后需要24小时才能达到最大的黏合强度,此时才能经受住运输中的外界作用力。

第二代PUR 热熔胶于1994年推出,实现了联动裁切。

倘若纸张中具有一定的水分,装订区保持较高的空气湿度,刷胶4个小时之后可以获得足够大的黏合强度。
