天大2020年春季考试《模具设计与制造》在线作业一.doc

《模具设计与制造》试题（A卷）一填空题(每题0。

5分,计15分）1根据塑料的成份不同可以分为______________和____________塑料.2螺杆式注射机与柱塞式注射机相比，前者具有______________、______________等优点。

3注射模塑工艺的“三要素”是________、_________和______________。

4注射模的浇注系统有______________、___________、________________、_______________等组成。

5在多型腔模具中，型腔和分流道的排列有____________________和______________两种。

8通常注射机的实际注射量最好在注射机的最大注射量的_____________________以内。

9注射模侧向分型与抽芯时，抽芯距一般应大于侧孔的深度或凸台高度_________________。

10塑料模按模塑方法分类,可以分为__________﹑____________﹑____________﹑___________; 按分型面分为____________﹑_________。

11常用的模具材料是______________、______________和____________。

14排气是塑料_____________的需要，引气是塑件_______________的需要。

15单分型面注射模推杆的材料常用____________、__________或_____________________。

粗糙度Ra一般取_______________。

二、选择题（请将正确答案填在括号内，5X2=10分）1、哪组零件是推出装置的零件？（）A．推板、支承钉、垫块、推杆、复位杆、拉料杆B．推杆固定板、支承板、推板、推杆、复位杆、拉料杆C．支承钉、推杆固定板、推板、推杆、复位杆、拉料杆D．推杆、复位杆、推杆固定板、推板、支承钉2．单分型面注射模的结构主要特点是（）A．一个分型面B．一个型腔C．多个分型面D。

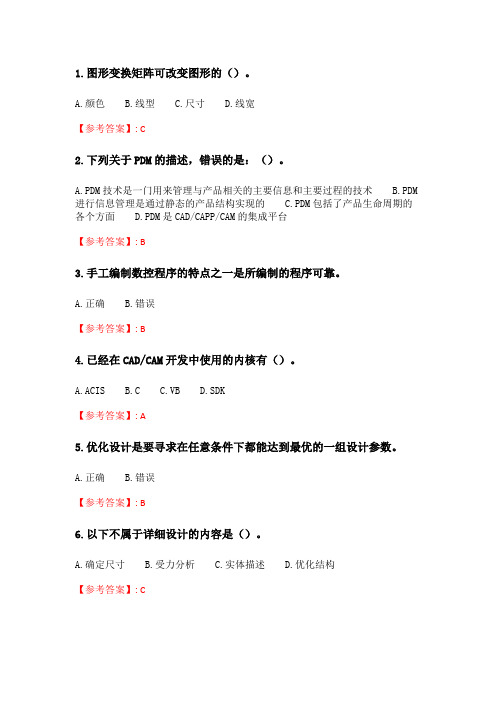

1.图形变换矩阵可改变图形的（）。

A.颜色B.线型C.尺寸D.线宽【参考答案】: C2.下列关于PDM的描述，错误的是：（）。

A.PDM技术是一门用来管理与产品相关的主要信息和主要过程的技术B.PDM 进行信息管理是通过静态的产品结构实现的C.PDM包括了产品生命周期的各个方面D.PDM是CAD/CAPP/CAM的集成平台【参考答案】: B3.手工编制数控程序的特点之一是所编制的程序可靠。

A.正确B.错误【参考答案】: B4.已经在CAD/CAM开发中使用的内核有（）。

A.ACISB.CC.VBD.SDK【参考答案】: A5.优化设计是要寻求在任意条件下都能达到最优的一组设计参数。

A.正确B.错误【参考答案】: B6.以下不属于详细设计的内容是（）。

A.确定尺寸B.受力分析C.实体描述D.优化结构【参考答案】: C7.将刀位数据转换成某一台数控机床能执行的数控程序的过程称之为后置处理。

A.正确B.错误【参考答案】: A8.二维图形变换是指对点、线、面进行相关操作，以完成（）的改变A.几何位置B.尺寸C.形状D.包括前三项【参考答案】: D9.特征模型产生于（）。

A.19世纪B.线框模型之后C.21世纪D.线框模型之前【参考答案】: B10.在凸体隐藏面的判断中，如果凸体某一个面的外法线矢量方向和观察方向的夹角小于90度，那么该面是可见的。

A.正确B.错误【参考答案】: B11.工步设计包括确定工步操作内容和刀、夹、量具等。

A.正确B.错误【参考答案】: A12.程序编制中首件试切的作用是（）。

A.检验零件图设计的正确性B.检验零件工艺方案的正确性C.检验程序单的正确性，综合检验所加工的零件是否符合图纸要求D.仅检验程序单的正确性13.详细设计的优先考虑的是（）。

A.工艺创新#质量稳定B.功能是否能实现C.标准化【参考答案】: C14.下列说法哪项是错误的（）。

A.文件的操作主要表现在两个方面，一个是查找，一个是排序。

模具设计与制造技术习题及答案一、单选题（共50题，每题1分，共50分）1、推杆与其配合孔的配合常采用( )配合。

A、过渡B、过盈C、间隙D、答案B、C正确答案：C2、感抗的单位是( )。

A、亨利B、微亨C、毫亨D、欧姆正确答案：D3、与45钢相比,不锈钢属于难切削材料。

加工不锈钢时,刀具材料不宜选用( )。

A、YW类硬质合金B、YT类硬质合金C、YG类硬质合金D、高性能高速钢正确答案：B4、关于粗基准的选择和使用,以下叙述不正确的是( )。

A、当工件表面均需加工,应选加工余量最大的坯料表面作粗基准B、选工件上不需加工的表面作粗基准C、粗基准只能用一次D、当工件所有表面都要加工,应选用加工余量最小的毛坯表面作粗基准正确答案：A5、对有色金属零件的外园表面加工,当精度要求为IT6,Ra=0. 4μm时,它的终了加工方法应该采用( )。

A、研磨B、粗磨C、精磨D、精车正确答案：D6、配合的松紧程度取决于( )。

A、极限尺寸B、标准公差C、基本偏差D、基本尺寸正确答案：C7、进入有高空作业的车间,不带安全帽不符合( )。

A、安全要求B、素养要求C、整顿要求D、整理要求正确答案：A8、照明线路采用三相四线制连接,中线必须是( )。

A、安装熔断器B、安装开关,控制其通断C、取消或断开D、安装牢靠,防止中线断开正确答案：D9、安装车刀时,若刀尖低于工件回转中心,工作角度与标注角度相比,其( )。

A、前角不变,后角减小B、前、后角均不变C、前角变小,后角变大D、前角变大,后角变小正确答案：D10、利用工件已精加工且面积较大的平面定位时,应选作的基本支承是( )。

A、自位支承B、支承钉C、支承板D、支承座正确答案：C11、高精度的零件,一般在粗加工之后,精加工之前进行( ),减少或消除工件内应力。

A、时效处理B、高频淬火C、淬火处理D、回火处理正确答案：A12、对于精度要求较高,Ra为0. 8um的滑动平面,其终了加工,应该采用( )。

模具设计制造考试习题 YUKI was compiled on the morning of December 16, 2020<<冲压工艺与模具设计>>试题库及答案一、选择题1、浇口套进口的直径d应比注射机喷嘴孔直径d1 （B）A、小 1～2mm；B、大1～2mm ；C、大2～3mm；2、通常开模后，要求塑件留在设有推出机构（A）的—侧。

A、动模；B、定模；C、凹模;3、某些情况下，开模后塑件留在或可能留在没有推出机构的定模—侧，模具结构应设计（A）A、双向推出机构；B、侧抽芯机构；C、二次推出机构；4、模具设计中，如果塑件脱模力较大，模具结构应设计（C）A、双向推出机构；B、侧抽芯机构；C、二次推出机构；5、注射成型机最大注射量应（A）塑料制品的重量或体积。

A、稍大于；B、等于；C、小于；6、注射成型机的最大注射压力应（C）塑料制品成型所需的注射压力。

A、小于；B、等于；C、稍大于；7、推杆推出机构设计时，推杆与推杆孔配合间隙（B）所用塑料的溢边值。

溢边值一般为0.02～0.08mm。

A、大于等于；B、小于等于；C、大于；8、设计螺纹脱模机构时，对于塑料制品的主要要求是：（C）。

A、有脱模斜度B、有加强肋C、有防转结构9、适合于自动切断浇口的浇口是（C）。

A 、直接浇口 B、中心浇口 C 、潜伏式浇口10、下列成型零件中，磨损后尺寸变大的是（ A ）。

A、型腔尺寸B、型芯尺寸C、中心距11、以下简单推出机构中不需要复位杆复位的是（ B ）。

A、推块推出B、推件板推出C、推杆推出12、当压机的顶杆与压缩模的推出机构采用直接连接时，模具中不需要再设（ C ）。

A、推出机构B、抽芯机构C、复位机构13、对于平板状带凸缘的制品，如齿轮件，要求平面度较高，适用的推出机构是（ B ）。

A、推杆推出B、推块推出C、推件板推出14、斜导柱的斜角α与楔紧块的楔角α?的关系是（ C ）。

模具设计与制造试题一及答案一、填空题（20分，每空1分）1.模具的加工方法常分为三大类，即、和。

2.影响材料塑性的主要因素是、和。

3.确定合理冲裁间隙主要有和两种方法。

4.冲裁凸模的结构形式按其形状可以分为和。

5.标准模柄主要有和两大类。

6.拉深的主要工艺性问题是拉深过程中产生的和。

7.翻边分为和。

8.注射模的导向机构主要有和两种形式。

9.压铸模浇注系统按金属液导入方向，可以分为和。

二、判断题（15分，每题3分）1.刚性卸料装置常用于较硬、较厚且精度要求不太高的冲裁工件。

（）2.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。

（）3.充型时间越短越容易得到高质量的薄壁和长流程的铸件。

（）4.材料的塑性越好，最小相对弯曲半径越大。

（）5.拉深系数越小，越不易引起起皱。

（）三、选择题（15分，每题3分）1.平板类坯料胀形时变形区的应力为（）。

A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.缩口变形区的材料主要受（）。

A、两向拉应力B、两向压应力C、径向拉应力和切向压应力D、径向压应力和切向拉应力3.在注射模中，为便于凝料从主流道中拉出，需要将主流道设计成圆锥形，锥度一般为（）。

A、2°~6°B、6°~10°C、10°~16°D、16°~20°4.在注射成形的每个周期中，将塑件及浇注系统凝料从模具中脱出的机构称为（）。

A、导向机构B、顶件机构C、抽芯机构D、推出机构5.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。

A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度四、简答题（50分）1.模具设计的基本条件是什么？模具设计的关键技术是什么？（5分）2.模具制造过程一般包括哪几个阶段？（5分）3.什么是排样？排样的分类是什么？（5分）4.影响最小相对弯曲半径的因素主要有哪些？（5分）5.在注射模具中，选用热塑性塑料时，主要考虑哪些工艺特性？（5分）6.注射模浇注系统的设计原则是什么？（5分）7.冲裁过程分为哪三个阶段，每个阶段各有什么特征？（10分）8.压铸模中分型面的选择要点有哪些？（10分）试题一答案一、填空题（20分，每空1分）1.铸造加工、切削加工、特种加工2.材料的化学成分、金相组织、力学性能3.理论确定法、经验确定法4.直通式、台阶式5.刚性、浮动6.起皱、拉裂7.内缘翻边、外缘翻边8.导柱导向、锥面定位9.切向浇口、径向浇口二、判断题（15分，每题3分）1.√2.×3.√4.×5.×三、选择题（15分，每题3分）1.A2. B3.A4.D5.B四、简答题（50分）1.模具设计的基本条件是什么？模具设计的关键技术是什么？（5分）答：模具设计有两个基本条件，即工件的材料、性能、规格和成型设备的种类、性能、规格。

1.铸造适宜于小批量生产，而锻造适合大批量生产。

（）A.正确B.错误【参考答案】: B2.铸造内应力易使铸件产生的缺陷是（）A.冷隔B.裂纹C.偏析D.缩松【参考答案】: B3.T10A可用来制造（）A.轴B.齿轮C.弹簧D.锉刀【参考答案】: D4.为了适当提高低碳钢的硬度,改善钢的切削性能,常用的预备热处理的方法是( )A.完全退火B.球化退火C.等温退火D.正火【参考答案】: D5.普通灰口铸铁所具有的石墨形态是（）A.片状石墨B.团絮状石墨C.球状石墨【参考答案】: A6.铁素体（Ｆ）是：（）A.纯铁B.混合物C.化合物D.固溶体【参考答案】: D7.鍛件中的纤维组织导致其机械性能具有各向异性。

（）A.正确B.错误【参考答案】: A8.强度和硬度都较高的铁碳合金是（）A.珠光体B.渗碳体C.奥氏体D.铁素体【参考答案】: B9.铁碳合金中，流动性最好、收缩最小的合金是（）A.普通灰口铸铁B.可锻铸铁C.球墨铸铁D.铸钢【参考答案】: A10.金属材料在外力作用下，抵抗断裂的能力叫（）A.抗弯强度B.屈服强度C.强度极限D.疲劳极限【参考答案】: C11.铁与碳形成的稳定化合物Ｆｅ3Ｃ称为（）A.铁素体B.奥氏体C.渗碳体D.珠光体【参考答案】: C12.铁碳合金中奥氏体所具有的晶格类型是（）A.四方晶格B.体心立方晶格C.面心立方晶格D.密排六方晶格【参考答案】: C13.工程材料按其属性分类，可分为金属材料、无机非金属材料、有机高分子材料和复合材料四种。

A.正确B.错误14.表面要求高硬度、高耐磨性,并能承受冲击载荷的机械零件常选用( )A.渗碳钢B.调质钢C.弹簧钢D.高速钢【参考答案】: A15.为了提高合金的流动性，可采用的措施是 ( )A.增加铸型导热系数B.提高直浇口高度C.选结晶间隔宽的合金【参考答案】: B16.所有的金属材料都有明显的屈服现象。

A.正确B.错误【参考答案】: B17.表面要求高硬度、高耐磨性,并能承受冲击载荷的零件常用的热处理方法是( )。

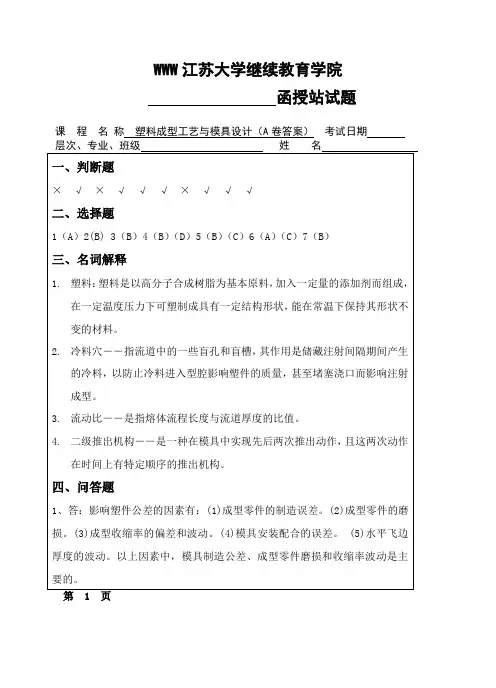

WWW江苏大学继续教育学院
函授站试题课程名称塑料成型工艺与模具设计（A卷答案）考试日期
2、答：由于塑件冷却后产生收缩，会紧紧包在凸模或侧向型芯上，或由于粘附作用，塑件紧贴在凹模型腔内。

为了便于脱模，防止塑件表面在脱模时划伤等，在设计时必须使塑件内外表面沿脱模方向具有合理的脱模斜度。

3、答：1）对温度不敏感，低温下易流动成型；2）对压力敏感，但在低压下易流动；3）热变形温度较高，可迅速从模具中顶出；4）热传导性好；5）比热容小，塑件既易熔融又易凝固。

4、答：选择模具材料和热处理要求时应注意以下问题：(1)根据模具各零件的功用合理选择。

(2)根据生产批量、模具精度要求选择。

(3)根据模具的加工方法和复杂程度进行选择。

(4)根据塑料特性进行选择。

五、分析题
１、塑件底部太厚且为大平面，可产生多种缺陷。

改成右图所示
2 答: 1） 2---定径套; 3---口模; 4---芯棒 6—分流器; 7---分流器支架; 10---加热器；
2）塑料在挤出机内加热塑化成熔体挤出后，从过滤板9进入挤出机头体内，经过分流器形成薄环状平稳地进入成型区，同时进一步加热塑化后，再通过口模与芯棒间的环状缝隙形成管材。

最后通过定径套对其冷却定型，获得准确的尺寸和几何形状。

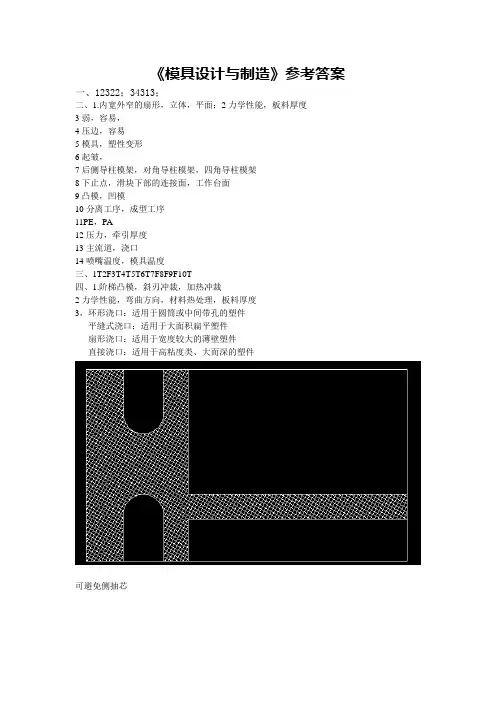

《模具设计与制造》参考答案
一、12322；34313；
二、1.内宽外窄的扇形，立体，平面；2力学性能，板料厚度
3弱，容易，
4压边，容易
5模具，塑性变形
6起皱，
7后侧导柱模架，对角导柱模架，四角导柱模架
8下止点，滑块下部的连接面，工作台面
9凸模，凹模
10分离工序，成型工序
11PE，PA
12压力，牵引厚度
13主流道，浇口
14喷嘴温度，模具温度
三、1T2F3T4T5T6T7F8F9F10T
四、1.阶梯凸模，斜刃冲裁，加热冲裁
2力学性能，弯曲方向，材料热处理，板料厚度
3，环形浇口：适用于圆筒或中间带孔的塑件
平缝式浇口：适用于大面积扁平塑件
扇形浇口：适用于宽度较大的薄壁塑件
直接浇口：适用于高粘度类、大而深的塑件
可避免侧抽芯
可避免侧抽芯。
