五大工具潜在失效模式与效果分析FMEA 五大工具潜在失效模式与效果分析（Failure Mode and Effects Analysis，FMEA）是一种用于识别和评估潜在问题和风险的方法。
它是一种系统化的方法，通过对系统、过程或产品的各种失效模式进行分析，以预测和预防潜在问题和风险。
下面将详细介绍FMEA的五大工具。
1.功能分析：功能分析是FMEA的第一步，它涉及到对系统、过程或产品的各个功能进行详细的分析和描述。
通过分析功能，可以明确系统或产品的主要目标和所需的功能，从而帮助确定潜在的失效模式。
2.失效模式分析：失效模式分析是FMEA的核心步骤，它涉及到对系统、过程或产品的各种失效模式进行识别和描述。
失效模式是指系统、过程或产品在实际运行中可能出现的故障或失效形式。
通过识别和描述失效模式，可以更好地了解潜在的问题和风险。
3.效果分析：效果分析是FMEA的第三步，它涉及到对各种失效模式可能产生的影响进行评估和描述。
这些影响可以是对系统、过程或产品的功能、性能、可靠性、安全性等方面的影响。
通过评估失效模式的效果，可以确定潜在问题的严重程度和优先级，从而帮助制定相应的措施。
4. 风险优先级数（Risk Priority Number，RPN）评估：RPN是一种定量评估潜在失效模式和效果的方法。
它是通过将失效模式的严重性、发生频率和检测能力进行定量评估，并将它们相乘得到的一个数值。
RPN越高，表示潜在问题和风险越大，需要优先考虑。
5.措施制定和实施：最后一步是根据FMEA的结果，制定和实施相应的措施来预防和减少潜在失效模式和效果的发生。
这些措施可以是改进设计、优化工艺、加强检测和监控等。
通过实施这些措施，可以避免或降低潜在问题和风险的发生。
FMEA是一种非常实用的分析工具，广泛应用于各个行业和领域。
它可以帮助组织识别和评估潜在问题和风险，从而采取预防措施，提高系统、过程或产品的质量和可靠性。
质量管理体系（16949）的五⼤⼯具要实现质量管理体系（ITAF16949）离不开五⼤⼯具的⽀持，五⼤⼯具分别是：统计过程控制（SPC，Statistical Process Control）、测量系统分析（MSA，Measurement System Analyse）失效模式和效果分析（FMEA，Failure Mode & Effect Analyse）、产品质量先期策划（APQP，Advanced Product Quality Planning）、⽣产件批准程序（PPAP，Production Part Approval Process）。
1 SPC 是⼀种制造控制⽅法，是将制造中的控制项⽬，依其特性所收集的数据，通过过程能⼒的分析与过程标准化，发掘过程中的异常，并⽴即采取改善措施，使过程恢复正常的⽅法。
利⽤统计的⽅法来监控制造过程的状态，确定⽣产过程在管制的状态下，以降低产品品质的变异 SPC能解决之问题：a.经济性：有效的抽样管制，不⽤全数检验，不良率，得以控制成本。
使制程稳定，能掌握品质、成本与交期。
b.预警性：制程的异常趋势可即时对策，预防整批不良，以减少浪费。
c.分辨特殊原因：作为局部问题对策或管理阶层系统改进之参考。
d.善⽤机器设备：估计机器能⼒，可妥善安排适当机器⽣产适当零件。
5.改善的评估：制程能⼒可作为改善前後⽐较之指标。
2 MSA 是对每个零件能够重复读数的测量系统进⾏分析，评定测量系统的质量，判断测量系统产⽣的数据可接受性。
MSA使⽤数理统计和图表的⽅法对测量系统的分辨率和误差进⾏分析。
以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3 FMEA 在设计和制造产品时，通常有三道控制缺陷的防线：避免或消除故障起因、预先确定或检测故障、减少故障的影响和后果。
FMEA正是帮助我们从第⼀道防线就将缺陷消灭在摇篮之中的有效⼯具。
IATF16949标准五大工具简介IATF（国际汽车行动组织）为了推动IATF16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
以下向公司各位同仁作简要介绍。
1、 APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、 FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。

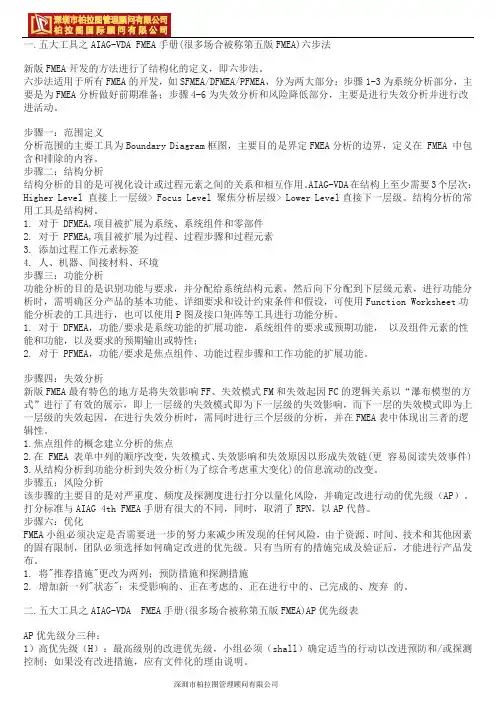

一.五大工具之AIAG-VDA FMEA手册(很多场合被称第五版FMEA)六步法新版FMEA开发的方法进行了结构化的定义，即六步法。
六步法适用于所有FMEA的开发，如SFMEA/DFMEA/PFMEA，分为两大部分：步骤1-3为系统分析部分，主要是为FMEA分析做好前期准备；步骤4-6为失效分析和风险降低部分，主要是进行失效分析并进行改进活动。
步骤一：范围定义分析范围的主要工具为Boundary Diagram框图，主要目的是界定FMEA分析的边界，定义在 FMEA 中包含和排除的内容。
步骤二：结构分析结构分析的目的是可视化设计或过程元素之间的关系和相互作用。
AIAG-VDA在结构上至少需要3个层次：Higher Level 直接上一层级> Focus Level 聚焦分析层级> Lower Level直接下一层级。
结构分析的常用工具是结构树。
1. 对于 DFMEA,项目被扩展为系统、系统组件和零部件2. 对于 PFMEA,项目被扩展为过程、过程步骤和过程元素3. 添加过程工作元素标签4. 人、机器、间接材料、环境步骤三：功能分析功能分析的目的是识别功能与要求，并分配给系统结构元素，然后向下分配到下层级元素，进行功能分析时，需明确区分产品的基本功能、详细要求和设计约束条件和假设，可使用Function Worksheet功能分析表的工具进行，也可以使用P图及接口矩阵等工具进行功能分析。
1. 对于 DFMEA，功能/要求是系统功能的扩展功能，系统组件的要求或预期功能，以及组件元素的性能和功能，以及要求的预期输出或特性；2. 对于 PFMEA，功能/要求是焦点组件、功能过程步骤和工作功能的扩展功能。
步骤四：失效分析新版FMEA最有特色的地方是将失效影响FF、失效模式FM和失效起因FC的逻辑关系以“瀑布模型的方式”进行了有效的展示，即上一层级的失效模式即为下一层级的失效影响，而下一层的失效模式即为上一层级的失效起因，在进行失效分析时，需同时进行三个层级的分析，并在FMEA表中体现出三者的逻辑性。
五大工具手册APQP、PPAP、SPC、MSA、FMEA1.产品质量先期策划（APQP）、2.测量系统分析（MSA）、3.统计过程控制（SPC）、4.生产件批准（PPAP）5.潜在失效模式与后果分析（FMEA）一、APQP（Advanced Product Quality Planning）即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。
产品质量策划有如下的益处：◆引导资源，使顾客满意；◆促进对所需更改的早期识别；◆避免晚期更改；◆以最低的成本及时提供优质产品二、PPAP:生产件批准程序(Production part approval process)ppap生产件提交保证书：主要有生产件尺寸检验报告,外观检验报告,功能检验报告,材料检验报告;外加一些零件控制方法和供应商控制方法；主要是制造形企业要求供应商在提交产品时做ppap文件及首件，只有当ppap文件全部合格后才能提交；当工程变更后还须提交报告。
ppap是对生产件的控制程序，也是对质量的一种管理方法。
三、SPC（Statistical Process Control）即统计过程控制，主要是指应用统计分析技术对生产过程进行适时监控，科学区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定从而达到提高和控制质量的目的。
SPC非常适用于重复性的生产过程，它能够帮助组织对过程作出可靠的评估，确定过程的统计控制界限判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况，以防止废品的产生，减少对常规检验的依赖性，定时以观察以及系统的测量方法替代大量检测和验证工作。
FMEA五大工具FMEAFMEA(FailureModeandEffectAnalysis,失效模式和效果分析)是一种用来确定潜在失效模式及其原因的分析方法。
具体来说，通过实行FMEA，可在产品设计或生产工艺真正实现之前发现产品的弱点，可在原形样机阶段或在大批量生产之前确定产品缺陷。
FMEA最早是由美国国家宇航局(NASA)形成的一套分析模式，FMEA是一种实用的解决问题的方法，可适用于许多工程领域，目前世界许多汽车生产商和电子制造服务商(EMS)都已经采用这种模式进行设计和生产过程的管理和监控。
FMEA简介FMEA有三种类型，分别是系统FMEA、设计FMEA和工艺FMEA，本文中主要讨论工艺FMEA。
1)确定产品需要涉及的技术、能够出现的问题，包括下述各个方面：需要设计的新系统、产品和工艺；对现有设计和工艺的改进；在新的应用中或新的环境下，对以前的设计和工艺的保留使用；形成FMEA团队。
理想的FMEA团队应包括设计、生产、组装、质量控制、可靠性、服务、采购、测试以及供货方等所有有关方面的代表。
2)记录FMEA的序号、日期和更改内容，保持FMEA始终是一个根据实际情况变化的实时现场记录，需要强调的是，FMEA文件必须包括创建和更新的日期。
3)创建工艺流程图。
工艺流程图应按照事件的顺序和技术流程的要求而制定，实施FMEA需要工艺流程图，一般情况下工艺流程图不要轻易变动。
4)列出所有可能的失效模式、效果和原因、以及对于每一项操作的工艺控制手段：4.1对于工艺流程中的每一项工艺，应确定可能发生的失效模式.如就表面贴装工艺(SMT)而言，涉及的问题可能包括，基于工程经验的焊球控制、焊膏控制、使用的阻焊剂(soldermask)类型、元器件的焊盘图形设计等。
4.2对于每一种失效模式，应列出一种或多种可能的失效影响，例如，焊球可能要影响到产品长期的可靠性，因此在可能的影响方面应该注明。
4.3对于每一种失效模式，应列出一种或多种可能的失效原因.例如，影响焊球的可能因素包括焊盘图形设计、焊膏湿度过大以及焊膏量控制等。
fmea分析常用工具质量五大工具之FMEA fmea分析常用工具质量五大工具之FMEA?Q：什么是FMEAA：潜在的失效模式及后果分析( Potential Failure Mode and Effects Analysis，简记为FMEA)FMEA是一种系统分析工具，通过发现、评价产品/过程中潜在的失效及后果，找到能够避免或减少这些潜在失效发生的措施，并将上述过程文件化，我来为大家科普一下关于fmea分析常用工具质量五大工具之FMEA?下面希望有你要的答案，我们一起来看看吧!Q：什么是FMEAA：潜在的失效模式及后果分析( Potential Failure Mode and Effects Analysis，简记为FMEA)。
FMEA是一种系统分析工具，通过发现、评价产品/过程中潜在的失效及后果，找到能够避免或减少这些潜在失效发生的措施，并将上述过程文件化。
FMEA开始于产品设计和制造过程开发活动之前，并指导贯穿实施于整个产品周期，主要分为DFMEA/PFMEA以及FMEA-MSR。
Q：FMEA失效分析三要素A：风险量化评估、列出原因/机理、寻找预防/改善措施。
Q：FMEA风险系数A：RPN （Risk Priority Number）=S*O*D。
严重度S1-10，数字越大，严重度级别越高；频度O1-10数字越大，越容易发生；探测度D1-10数字越大，越容易探测；RPN分值越高，风险系数越大，RPN的高低并不是唯一判断FMEA的风险大小、实施相应对策的评价标准。
需要综合考虑S、O、D的先后顺序，以及对此三种影响着风险大小的理解与评估。
前期企业通常使用SOD乘积来计算风险顺序，根据各自企业情况，也可以采用SD、SO等进行判定。
Q：FMEA的目的和作用A：指出设计上可靠性的弱点，提出对策。
找到能够避免或减少这些潜在失效发生的措施。
有效的实施FMEA，可缩短开发时间及开发费用。
考虑所有可能的失效模式及其后果，以便顺利量产作业。
