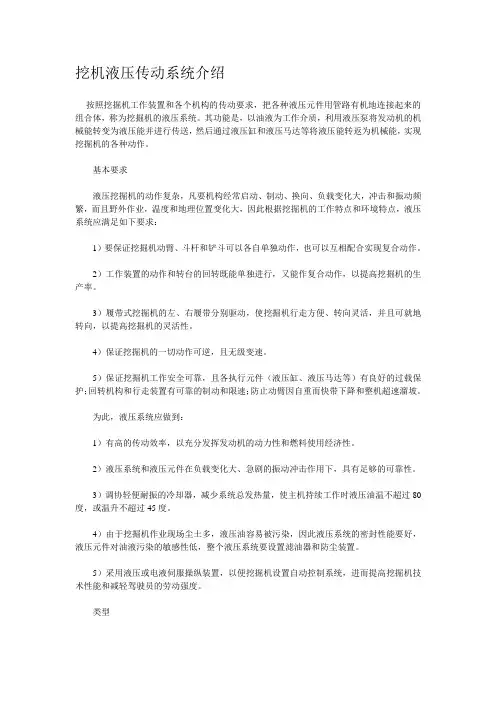

挖机液压传动系统介绍解读

挖机液压传动系统介绍按照挖掘机工作装置和各个机构的传动要求，把各种液压元件用管路有机地连接起来的组合体，称为挖掘机的液压系统。

其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。

基本要求液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，液压系统应满足如下要求：1）要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。

2）工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。

3）履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。

4）保证挖掘机的一切动作可逆，且无级变速。

5）保证挖掘机工作安全可靠，且各执行元件（液压缸、液压马达等）有良好的过载保护；回转机构和行走装置有可靠的制动和限速；防止动臂因自重而快带下降和整机超速溜坡。

为此，液压系统应做到：1）有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。

2）液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。

3）调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。

4）由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。

5）采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。

类型按液压泵特性，液压挖掘机采用的液压系统大致上有定量系统、变量系统和定量、变量系统等三种类型。

1）定量系统在液压挖掘机采用的定量系统中，其流量不变，即流量不随负载而变化，通常依靠节流来调节速度。

挖掘机上应用液压传动的系统主要有先导控制液压系统、回转液压系统、行走液压系统、工作装置液压系统等，它具有结构紧凑、动作灵活、运行平稳、操作方便等优点，液压系统是以液压油作为传递动力的介质，会因为内部元器件磨损后产生泄漏，同时伴随着出现过热，工作无力等故障。

液压传动故障的出现具有突发性、隐蔽性，而且涉及的元器件比较多，给故障诊断和排除带来一定的困难，因此在维修液压系统时，必须弄懂其工作原理和正确分析故障原因的基础上才能保证维修的质量。

本文以PC200-5型挖掘机经常出现的故障为例，介绍液压传动的工作原理，分析其常见故障现象的诊断和排除方法。

1 PC200-5型挖掘机液压系统的工作原理PC200-5型挖掘机液压系统是由一些基本回路和辅助回路组成，它们包括工作回路、限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路和先导阀控制回路等。

其元器件主要由工作泵、补油泵、先导控制阀、分配阀、安全阀、大臂油缸、小臂油缸、铲斗油缸、油箱及相关管路等组成。

PC200-5型挖掘机液压系统在工作过程中，液压油自油箱底部通过滤油器被工作泵吸入，从油泵输出具有一定压力的液压油进入一组并联的分配阀。

通过手柄—→先导阀—→工作阀组来实现相应的动作，系统通过总油路上的总安全阀限定整个系统的总压力，各组工作油路的安全阀分别对相应油路起过载保护和补油作用。

2 PC200-5型挖掘机液压系统故障诊断与排除PC200-5型挖掘机，液压系统的调定压力为30MPa，小于该压力则为系统压力偏低。

液压系统的故障主要表现在两个方面：大臂举升缓慢无力；回转缓慢无力。

引起两个故障的主要原因是工作油压偏低，而造成压力偏低的主要原因是堵塞和泄漏。

油路畅通、密封好是系统正常工作的保证，堵塞和泄漏是最常见的液压传动故障，因此检查液压传动故障一般从液压油路方面开始检查。

以下是对液压系统不同故障现象的诊断和排除方法。

2.1 大臂举升缓慢无力，而其它动作正常2.1.1 故障诊断在液压系统中，如只是动臂举升缓慢无力，而转斗翻转正常。

挖掘机液压工作原理挖掘机是一种重型工程机械，广泛应用于土方工程、公路建设、矿山开采等领域。

而挖掘机的液压系统是其重要的工作原理之一，它通过液压传动来实现各种机械运动，具有结构简单、传动平稳、反应灵敏等优点。

下面我们将详细介绍挖掘机液压工作原理。

首先，挖掘机液压系统主要由液压泵、液压缸、液压阀等组成。

液压泵负责将机器的动力转化为液压能，提供给整个液压系统；液压缸则是将液压能转化为机械能，推动机械运动；液压阀则起到控制液压系统流量、方向等作用。

其次，液压系统工作原理主要是利用液体不可压缩的特性，通过液压泵将液体压入液压缸，从而推动液压缸的活塞运动。

具体来说，当液压泵工作时，液体被吸入液压泵内，随后被压缩并排入液压缸，从而推动液压缸活塞运动。

而液压阀则起到控制液体流动方向、流量等作用，从而实现对液压系统的精确控制。

再者，液压系统的工作原理可以简单概括为“液体传力”，即通过液体在密闭管路中的传递压力来实现机械运动。

这种工作原理具有传动平稳、反应灵敏、传动效率高等优点，适用于各种复杂的工程机械。

最后，挖掘机液压系统的工作原理对于挖掘机的工作性能和稳定性具有重要影响。

合理的液压系统设计和优质的液压元件选用，可以有效提高挖掘机的工作效率和可靠性。

因此，对于挖掘机液压系统工作原理的深入理解和掌握，对于提高挖掘机的工作效率和使用寿命具有重要意义。

总之，挖掘机液压系统的工作原理是挖掘机能够正常工作的重要基础，它通过液压泵、液压缸、液压阀等组成，利用液体不可压缩的特性，实现了机械运动的精确控制。

深入理解和掌握挖掘机液压系统的工作原理，对于提高挖掘机的工作效率和可靠性具有重要意义。

挖掘机液压工作原理挖掘机是一种常见的工程机械设备，其液压系统是实现各种功能的重要组成部分。

了解挖掘机液压工作原理对于维护和维修挖掘机具有重要意义。

本文将介绍挖掘机液压工作原理的相关知识，希望能够帮助大家更好地理解挖掘机的工作原理。

1. 液压系统概述。

挖掘机的液压系统是由液压泵、执行元件、控制元件、液压油箱、管路和液压油等组成的。

液压泵负责将机械能转换为液压能，执行元件则根据控制元件的指令，将液压能转换为机械能，从而驱动挖掘机的各项工作。

控制元件则起到控制液压系统工作的作用，液压油则作为传递液压能的介质。

2. 液压传动原理。

液压传动是利用液体传递能量的一种传动形式。

在挖掘机中，液压泵将机械能转换为液压能，通过管路输送到执行元件，执行元件再将液压能转换为机械能，从而实现对挖掘机各项工作的控制。

液压传动具有传递平稳、传动效率高、传动方向灵活等优点。

3. 液压系统工作原理。

挖掘机液压系统的工作原理是通过液压泵将液压油从液压油箱抽吸到系统中，形成一定的压力和流量。

液压油经过控制元件的调节，进入执行元件，驱动挖掘机的各项工作。

当需要停止或改变工作时，控制元件会相应地调节液压系统的工作状态。

4. 液压系统的优点。

挖掘机液压系统具有结构简单、传动平稳、工作可靠、维护方便等优点。

同时，液压系统还能够实现多路并联、多点控制、远距离传动等功能，适用于各种复杂的工况。

5. 液压系统的维护。

为了确保挖掘机液压系统的正常工作，需要定期对液压油进行更换和维护，保持液压系统的清洁和密封性能。

同时，还需要对液压泵、执行元件、控制元件等进行定期检查和维护，确保各部件的正常工作。

结语。

挖掘机液压系统是实现挖掘机各项工作的重要组成部分，了解液压系统的工作原理对于挖掘机的维护和维修具有重要意义。

希望本文所介绍的挖掘机液压工作原理相关知识能够帮助大家更好地理解挖掘机的工作原理，为实际工作提供一定的参考。

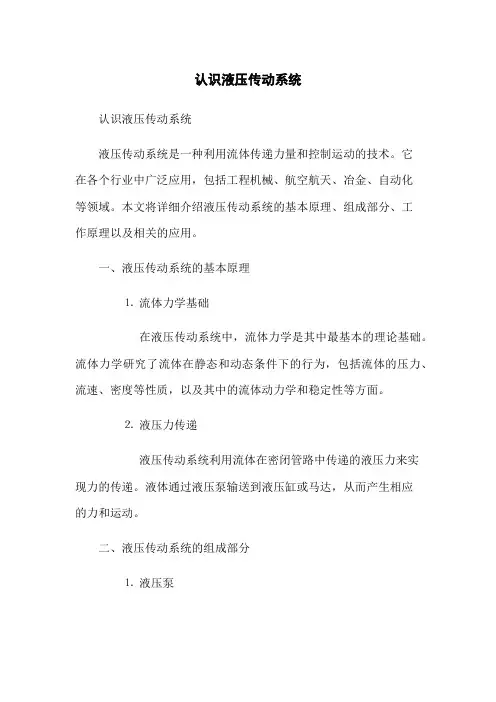

认识液压传动系统认识液压传动系统液压传动系统是一种利用流体传递力量和控制运动的技术。

它在各个行业中广泛应用，包括工程机械、航空航天、冶金、自动化等领域。

本文将详细介绍液压传动系统的基本原理、组成部分、工作原理以及相关的应用。

一、液压传动系统的基本原理⒈流体力学基础在液压传动系统中，流体力学是其中最基本的理论基础。

流体力学研究了流体在静态和动态条件下的行为，包括流体的压力、流速、密度等性质，以及其中的流体动力学和稳定性等方面。

⒉液压力传递液压传动系统利用流体在密闭管路中传递的液压力来实现力的传递。

液体通过液压泵输送到液压缸或马达，从而产生相应的力和运动。

二、液压传动系统的组成部分⒈液压泵液压泵是液压传动系统中负责产生液压能的设备。

它将机械能转化为液压能，并使液体流动。

⒉液压缸液压缸是液压传动系统中负责产生力和运动的装置。

它利用液体的压力对活塞施加力，从而产生线性运动。

⒊控制阀控制阀是液压传动系统中负责控制流体流动和调节压力的装置。

它可以实现流量的控制、压力的调节以及油液的切换等功能。

⒋油箱油箱是液压传动系统中负责存放液体的容器。

它不仅可以提供液体的储存空间，还可以保证液体的冷却和过滤等功能。

三、液压传动系统的工作原理⒈压力传递液压传动系统中，液压泵将液体从油箱中吸入，再通过各个管路传递到液压缸或马达。

在这个过程中，液体的压力会随着管路的变化而发生变化。

⒉力的产生当液体通过液压缸时，液压缸内的活塞受到液体压力的作用，从而产生力。

这个力可以用于推动工具、提升重物等各种应用。

⒊运动控制通过控制阀的开启和关闭，可以调节液压传动系统中液体的流量和压力，从而实现对工作部件的运动控制，如调节液压缸的速度、位置等。

四、液压传动系统的应用⒈工程机械液压传动系统广泛应用于各类工程机械，如挖掘机、推土机、装载机等。

它们通过液压传动系统实现各种工作动作，如挖掘、推土、顶升等。

⒉航空航天液压传动系统在航空航天领域中发挥着重要作用，如用于航空器的襟翼控制、起落架系统、刹车系统等。

简述液压传动系统的组成液压传动系统是一种利用液体作为传动介质，通过压力的传递来实现机械运动的系统。

它具有传动效率高、可靠性好、工作平稳等优点，在各种机械和工业设备中得到广泛应用。

本文将从液压传动系统的组成、工作原理、应用领域等方面进行详细介绍。

一、液压传动系统的组成1. 液压能源装置：包括液压泵、电机和控制阀等组件。

液压泵是将机械能转化为流体能的装置，它通常由电机驱动，将油液从油箱中吸入并送至液压缸或马达中。

控制阀则可以通过调节油路和流量来控制系统的工作状态。

2. 液力变矩器：主要用于汽车和船舶等交通运输设备中，它可以通过调节转矩输出来实现变速。

3. 液压缸：是一种将流体能转化为机械能的装置，通常由活塞和缸筒两部分组成。

当油液进入缸筒时，活塞会被推动产生线性运动。

4. 液压马达：与液压缸类似，也是一种将流体能转化为机械能的装置。

不同的是，它可以通过旋转产生动力输出。

5. 油箱：主要用于存储液压油，并保持系统的油位和温度稳定。

6. 液压管路：将液压泵、控制阀、液压缸、马达等组件连接在一起，形成一个完整的传动系统。

液压管路通常由钢管或软管制成，具有良好的耐压性和耐腐蚀性。

7. 液压油：是液压传动系统中最重要的组成部分之一。

它具有良好的密封性、稳定性和润滑性能，在系统中起到传递能量、降低摩擦和冷却等作用。

二、液压传动系统的工作原理1. 原理概述液压传动系统通过控制油路和流量来实现机械运动。

当电机带动液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入并送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态，从而实现机械运动。

2. 工作过程液压传动系统的工作过程可以分为吸油、压油、控制和回油四个阶段。

具体过程如下：（1）吸油阶段：当液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入。

（2）压油阶段：当泵内部产生正压时，将油液送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态。

（3）控制阶段：根据需要调节控制阀，使液压缸或马达产生相应的机械运动。

挖掘机液压系统介绍概述挖掘机是一种常见的工程机械设备，主要用于土地平整、挖掘和运输等作业。

挖掘机的液压系统是其重要的工作部分，为其提供了动力和控制功能。

本文将介绍挖掘机液压系统的基本构成和工作原理。

液压系统构成挖掘机的液压系统主要由液压泵、液压马达、液压缸、液压阀等组成。

液压泵液压泵是挖掘机液压系统的动力源，负责将液压油从油箱抽吸并通过管路输送到液压执行元件。

液压泵分为齿轮泵、柱塞泵、叶片泵等多种类型，根据挖掘机的工作需求选择合适的液压泵。

液压马达和液压缸液压马达和液压缸是挖掘机液压系统的执行元件，液压马达通过液压油的压力驱动旋转以提供动力，液压缸则通过液压油的压力来推动挖掘机的臂、斗杆、铲斗等部件实现各种操作。

液压阀液压阀是挖掘机液压系统中的控制元件，根据操作需求控制液压油的流动方向、压力和流量。

常见的液压阀有单向阀、换向阀、溢流阀等多种类型。

液压系统工作原理挖掘机液压系统的工作原理主要包括液压动力传递和控制两个方面。

动力传递在挖掘机液压系统中，液压泵通过驱动电机带动转子旋转，通过吸入和压出动作将液压油从油箱吸入并排出到液压系统的工作回路中。

液压泵的排油口通过油管连接至液压元件，将液压油的液压能力传递给液压元件，从而实现液压系统的动力传递。

挖掘机液压系统的控制由液压阀完成。

液压阀控制液压油的流动方向、压力和流量，根据操作人员的指令来实现液压系统的各项功能。

液压阀通过电磁控制、机械控制或手动控制等方式来实现对液压系统的控制。

液压系统的优势挖掘机液压系统具有以下优势：1.动力输出平稳：液压系统通过液压油的压力传递动力，可以平稳地输出动力，避免机械传动中的冲击和震动。

2.调速性能好：液压系统可通过调节液压泵的转速和液压阀的开启度来控制系统的速度，实现精确的速度调节。

3.提供大扭矩和力矩：液压系统通过增加液压油的压力来提供大扭矩和力矩，适用于大功率的工作需求。

4.系统结构简单：挖掘机液压系统的结构相对简单，易于维修和保养。

装载机液压传动知识点总结装载机液压传动系统是指利用液体传动动力而完成工作的系统。

它通过变化液压传力来改变机械的速度与力，实现起重、推拉和转向等作用。

在装载机中，液压传动系统的特点主要表现在系统的工作压力高，动作灵敏，平稳性好，能源利用率高，对机械结构的要求低等方面。

在本文中，我们将系统地总结装载机液压传动系统的相关知识点，希望对读者有所帮助。

1. 液压传动的基本原理液压传动是利用液体传递动力，并且通过控制液体在管路中的流动和作用来实现对机械设备的控制。

它主要包括液压元件，液压控制元件和液压执行元件三个主要部分。

液压传动的基本原理主要是利用流体的特性，通过压力和流速的变化来控制能量的传递和转换。

2. 液压传动系统的组成液压传动系统由液压泵、执行元件、控制元件、辅助元件等组成。

其中，液压泵主要负责将机械能转化为液压能，执行元件负责将液压能转化为机械能，控制元件主要用于控制液压系统的方向、压力和流量等参数，而辅助元件则包括储油箱、油管、过滤器等辅助元件。

3. 液压传动系统的工作原理液压传动系统的工作原理是利用液体传递动力，通过改变液压系统内的压力和流速来实现对机械设备的控制。

其基本原理是利用液体不可压缩，具有较大的比例性，能够传递较大的功率等特性。

在液压传动系统中，通过液压泵将机械能输入到液压系统中，再通过液压缸将液压能转化为机械能，最终实现对机械设备的控制。

4. 液压传动系统的优点液压传动系统具有很多优点，包括输出功率密度大，传动效率高，动作平稳，调速范围广，机械结构简单等优点。

因此，液压传动系统在工程机械等领域有着广泛的应用。

5. 液压传动系统的分类液压传动系统可以按照流体传动的形式、传动力的传递方式和动力输出方式等多种方式进行分类。

根据传动形式来说，液压传动系统可以分为液压缸传动和液压马达传动等。

根据传动力的传递方式，液压传动系统可以分为串联传动、并联传动等。

根据动力输出方式，液压传动系统可以分为单行程液压传动和双行程液压传动等。

液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。

它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。

液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。

二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。

具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。

2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。

3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。

4. 油箱：储存液压油，为系统提供油源。

5. 油管：连接各液压部件，传递压力和能量。

三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。

4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。

四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。

2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。

根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。

3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。

常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。

4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。

合理选择和使用滤清器，对延长液压系统寿命具有重要意义。

五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。

挖掘机液压系统的工作原理
挖掘机的液压系统工作原理是通过液体在系统中的流动来传递力量和驱动机械的运动。

液压系统由液压泵、液压缸、液压阀和液压油箱等组成。

工作时，液压泵将液体从油箱吸入，并将其压力提高后送入液压系统。

液体通过管道进入液压阀，阀门控制液体流向和压力。

当需要使液压缸工作时，液压阀打开液体流向液压缸，使之推动负荷进行相应的运动。

液压缸内的柱塞在受到液体压力的作用下产生推力，从而实现挖掘机的各种工作功能。

当液压阀关闭时，液体无法流回油箱，此时液压缸内的液压油被封闭在液压缸中，从而保持负荷的位置。

如果需要控制负荷下降，液压阀会打开使液体流回油箱，液压油压力下降，负荷也随之下降。

液压系统的工作原理是基于波动力学和流体静力学原理的应用，其具有高传递效率、稳定性强、工作灵活可靠等优点，使得挖掘机能够进行各种复杂工作。
