液压传动系统概述

液压传动系统的原理及应用1. 液压传动系统的原理液压传动系统是一种通过液体在密闭管路中传递压力和能量的传动系统。

其原理基于液压力学和流体力学的理论，通过液压泵将机械能转化为液压能，再通过液压阀控制液压油的流动方向和流量，从而实现机械设备的运动控制。

液压传动系统的原理可以归结为以下几个方面：1.1 流体力学的基本原理液压传动系统的基础在于流体的不可压缩性和流体的流动性。

液压传动系统通过流体的流动来传递能量和力量。

1.2 压力的传递原理液压传动系统依靠液体的压力来传递能量和力量。

液压泵产生的高压油经过液压管路传递到执行元件，从而实现机械设备的运动。

1.3 受力平衡原理液压传动系统通过利用液体的不可压缩性和机械装置的受力平衡原理，将机械装置的受力传递到液压系统中，通过控制液压阀门的开闭来实现机械设备的运动和控制。

2. 液压传动系统的应用液压传动系统广泛应用于各个领域，其优点包括高效、大功率传递、精确控制等，常见的应用领域包括：2.1 工程机械液压传动系统在挖掘机、装载机、压路机等工程机械中得到广泛应用。

液压传动系统具有大功率传递、精确控制和可靠性高等特点，能够满足工程机械在各种复杂工况下的需求。

2.2 机床液压传动系统在机床领域中被广泛应用。

液压传动系统可以实现机床的快速移动、定位、夹持等功能，提高了机床的工作效率和加工精度。

2.3 航空航天液压传动系统在航空航天领域中也有重要应用。

航空航天设备需要快速、精确的控制，而液压传动系统可以提供大功率传递和精确控制的能力，满足了航空航天设备的复杂需求。

2.4 汽车工业液压传动系统在汽车工业中被广泛应用。

例如，汽车的刹车系统、悬挂系统、变速器等都采用了液压传动系统，提高了汽车的性能和安全性。

3. 总结液压传动系统是一种基于液压力学和流体力学的传动系统，通过液体的流动传递能量和力量。

液压传动系统具有高效、大功率传递、精确控制等优点，在工程机械、机床、航空航天、汽车工业等领域得到广泛应用。

-液压系统————————————————————————————————作者：————————————————————————————————日期：ﻩ6液压系统6.1 液压传动概述液压传动主要是利用液体的压力能来传递能量和进行控制的一种液体传动。

本节将简述液压传动系统的基本原理和组成。

6.1.1 液压传动基本概念液压传动的理论基础是帕斯卡原理。

根据帕斯卡原理,这种传动借助于处在密封容积内的液体可以将压力由一处传递到另一处，实现能量或动力的传递。

液压传动具有两个主要工作特征。

●力（或者力矩)的传递靠“液体压力”来实现,而液体压力的大小取决于负载；●运动速度（或者转速)的传递靠液体“容积变化相等”的原则进行。

6.1.2 液压系统基本组成一个完整的液压系统一般包括五个组成部分：●动力元件:即液压泵,其作用是将原动机输出的机械能转换成液压能，并向液压系统供给压力油;●控制元件:包括压力控制阀、流量控制阀和方向控制阀等,其作用是控制液压系统的压力、流量和液流方向,以保证执行元件能够得到所要求的力（或扭矩）、速度(或转速）和运动方向（或旋转方向)；●执行元件：包括液压缸和液压马达,前者实现往复运动，后者实现旋转运动，其作用是将液压能转换为机械能,输出到工作机构上去；●辅助元件：包括油箱、油管、管接头、滤油器以及各种仪表等。

这些元件也是液压系统所必不可少的;●工作介质:油液或水基液压液，用以传递能量。

液压油应具有适当的粘度，良好的粘温特性和润滑性能,抗氧化，无锈蚀性，不易乳化,不破坏密封材料和有一定的消除泡沫的能力。

6．2 液压系统介绍6.2.１液压原理图H车的液压系统分为液压泵站、大臂起升部分、小臂起升部分、回转锁定部分、马达驱动部分、上车阀组以及手动泵组。

它们之间由液压管路连接为一体。

图4.18为H车的液压原理图。

图4.18：液压原理图6.2.1.1液压泵站液压泵站包括电机、齿轮泵、溢流阀、二位二通换向阀、单向阀、截止阀、压力继电器、吸油过滤器、空气滤清器、回油过滤器、压力表、电解点温度计、液位计、电加热器(另配)、油箱及连接管路等部件。

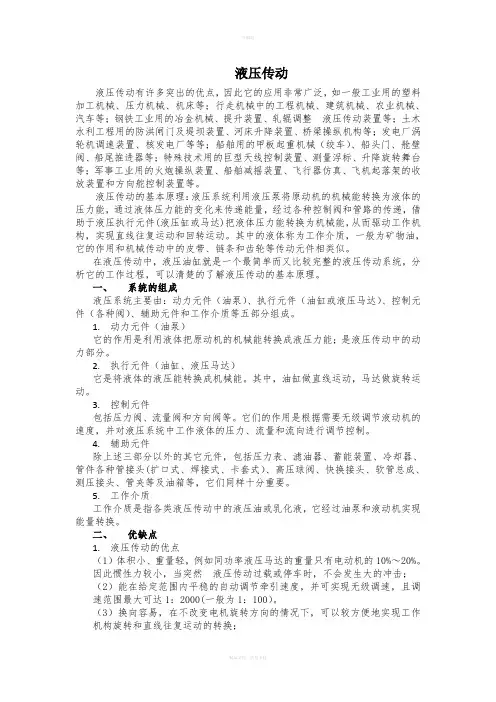

液压传动液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整液压传动装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。

液压传动的基本原理：液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。

在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理。

一、系统的组成液压系统主要由：动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等五部分组成。

1.动力元件（油泵）它的作用是利用液体把原动机的机械能转换成液压力能；是液压传动中的动力部分。

2.执行元件（油缸、液压马达）它是将液体的液压能转换成机械能。

其中，油缸做直线运动，马达做旋转运动。

3.控制元件包括压力阀、流量阀和方向阀等。

它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。

4.辅助元件除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式）、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等，它们同样十分重要。

液压传动系统的组成部分及概念液压传动系统的组成部分及概念1. 概念介绍液压传动系统是利用液体（通常是油）作为传动介质，通过液体的压力来传递动力的一种传动系统。

它由液压能源装置、执行元件、控制元件和辅助元件组成，可以实现精确控制和高效能量传递，在工业生产和机械操作中得到广泛应用。

2. 组成部分2.1 液压能源装置液压能源装置是液压传动系统的动力来源，通常由液压泵、驱动电机和储油箱组成。

液压泵的作用是将机械能转化为液压能，将液体压力能源源不断地输送到执行元件中。

驱动电机则为液压泵提供动力，保证其正常运转。

储油箱用于储存液压油并起到冷却液压油和除气的作用。

2.2 执行元件执行元件是液压传动系统中的输出部分，负责将液压能转化为机械能，完成各种运动任务。

常见的执行元件包括液压缸和液压马达。

液压缸通过液体的压力推动活塞来实现直线运动，而液压马达则通过液体的压力带动转子来实现旋转运动。

执行元件通常由活塞、活塞杆、缸体、缸盖等部件组成。

2.3 控制元件控制元件用于控制液压传动系统的工作过程，包括压力阀、流量阀、方向阀等。

压力阀用于控制系统中的液压油压力，保证系统的安全可靠运行；流量阀用于调节液压油的流量，控制执行元件的运动速度；方向阀用于控制液压油的流向，使液压系统实现正转、反转、停止等控制功能。

2.4 辅助元件辅助元件是液压传动系统的辅助部分，包括油箱、管路、接头、密封件等。

油箱用于储存液压油，并通过滤油器、散热器等辅助设备来确保液压油的清洁和冷却；管路和接头用于输送液压油，连接各个液压元件；密封件用于防止液压油泄漏，保证系统的密封性。

3. 个人观点和理解液压传动系统作为一种高效、精密的动力传输方式，具有很强的适应性和可靠性，在工程和机械领域中得到了广泛的应用。

通过合理设计液压系统的组成部分，并且加以精心的维护和管理，不仅可以提高工作效率和生产能力，还能够降低成本并延长设备的使用寿命。

我对液压传动系统的重要性和应用前景充满信心。

简述液压传动系统的组成液压传动系统是一种利用液体作为传动介质，通过压力的传递来实现机械运动的系统。

它具有传动效率高、可靠性好、工作平稳等优点，在各种机械和工业设备中得到广泛应用。

本文将从液压传动系统的组成、工作原理、应用领域等方面进行详细介绍。

一、液压传动系统的组成1. 液压能源装置：包括液压泵、电机和控制阀等组件。

液压泵是将机械能转化为流体能的装置，它通常由电机驱动，将油液从油箱中吸入并送至液压缸或马达中。

控制阀则可以通过调节油路和流量来控制系统的工作状态。

2. 液力变矩器：主要用于汽车和船舶等交通运输设备中，它可以通过调节转矩输出来实现变速。

3. 液压缸：是一种将流体能转化为机械能的装置，通常由活塞和缸筒两部分组成。

当油液进入缸筒时，活塞会被推动产生线性运动。

4. 液压马达：与液压缸类似，也是一种将流体能转化为机械能的装置。

不同的是，它可以通过旋转产生动力输出。

5. 油箱：主要用于存储液压油，并保持系统的油位和温度稳定。

6. 液压管路：将液压泵、控制阀、液压缸、马达等组件连接在一起，形成一个完整的传动系统。

液压管路通常由钢管或软管制成，具有良好的耐压性和耐腐蚀性。

7. 液压油：是液压传动系统中最重要的组成部分之一。

它具有良好的密封性、稳定性和润滑性能，在系统中起到传递能量、降低摩擦和冷却等作用。

二、液压传动系统的工作原理1. 原理概述液压传动系统通过控制油路和流量来实现机械运动。

当电机带动液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入并送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态，从而实现机械运动。

2. 工作过程液压传动系统的工作过程可以分为吸油、压油、控制和回油四个阶段。

具体过程如下：（1）吸油阶段：当液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入。

（2）压油阶段：当泵内部产生正压时，将油液送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态。

（3）控制阶段：根据需要调节控制阀，使液压缸或马达产生相应的机械运动。

液压传动——液压传动概述-CAL-FENGHAI.-(YICAI)-Company One1第1章液压传动概述1.1 液压传动发展概况1.1.1 液压传动的定义一部完整的机器由原动机部分、传动机构及控制部分、工作机部分（含辅助装置）组成。

原动机包括电动机、内燃机等。

工作机即完成该机器之工作任务的直接工作部分，如剪床的剪刀、车床的刀架等。

由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度变化范围变化较宽，以及性能的要求，在原动机和工作机之间设置了传动机构，其作用是把原动机输出功率经过变换后传递给工作机。

一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。

传动机构通常分为机械传动、电气传动和流体传动机构。

流体传动是以流体为工作介质进行能量转换、传递和控制的传动。

它包括液压传动、液力传动和气压传动。

液压传动和液力传动均是以液体作为工作介质进行能量传递的传动方式。

液压传动主要是利用液体的压力能来传递能量；而液力传动则主要是利用液体的动能来传递能量。

1.1.2 液压传动的发展概况液压传动是一门新的学科，虽然从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二、三百年的历史。

但直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。

在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。

第二次世界大战结束后，战后液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。

本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。

因此，液压传动真正的发展也只是近三四十年的事。

当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。

同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。

1 液压传动概述教学内容：本章首先介绍液压传动的定义、发展概况，接着讨论液压传动的研究和应用领域，最后简介液压传动工作介质的主要内容和编号。

教学重点：1．从实例出发，深入浅出对液压传动进行定义；2．介绍液压传动的起源与发展过程；3．简介液压传动所的优缺点、研究范围与应用领域；4．简介液压传动工作介质的主要内容。

教学难点：1．怎么样理解液压传动；2．液压传动作为一门学科有什么意义；教学方法：课堂教学为主，充分利用网络课程中的多媒体素材来表示抽象概念。

教学要求：重点掌握液压传动的本质原理，一般了解液压传动的主要研究范围和应用领域。

1.1液压传动定义与发展概况1.1.1 液压传动的定义一部完整的机器是由原动机、传动机构及控制部分、工作机(含辅助装置)组成。

原动机包括电动机、内燃机等。

工作机即完成该机器之工作任务的直接工作部分，如剪床的剪刀，车床的刀架、车刀、卡盘等。

由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度变化范围较宽，以及其它操纵性能的要求，在原动机和工作机之间设置了传动机构，其作用是把原动机输出功率经过变换后传递给工作机。

传动机构通常分为机械传动、电气传动和流体传动机构。

流体传动是以流体为工作介质进行能量转换、传递和控制的传动。

它包括液压传动、液力传动和气压传动。

液压传动和液力传动均是以液体作为工作介质来进行能量传递的传动方式。

液压传动主要是利用液体的压力能来传递能量；而液力传动则主要是利用液体的动能来传递能量。

由于液压传动有许多突出的优点，因此，它被广泛地应用于机械制造、工程建筑、石油化工、交通运输、军事器械、矿山冶金、轻工、农机、渔业、林业等各方面。

同时，也被应用到航天航空、海洋开发、核能工程和地震预测等各个工程技术领域。

1.1.2 液压传动的发展概况液压传动相对于机械传动来说，它是一门新学科，从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成第一台水压机算起，液压传动已有2～3百年的历史，只是由于早期技术水平和生产需求的不足，液压传动技术没有得到普遍地应用。

液压传动系统的概述液压传动系统是一种重要的机械传动方式，是通过液体将机械能转化为压力能，从而通过控制液压元件的开合以及回路的开关来进行机械传动的方式。

液压传动系统具有完整的功能，可以完成力、速、方向、动态调节和自动控制等多种功能。

因此，在机械传动中应用广泛，曾经引起了巨大的变革和进展。

液压传动系统由主控部分、执行部分、动力部分和辅助部分等组成。

主控部分是液压传动的控制中心，其中包括液压泵或者压力油源、油箱、压力表、压力开关、节流阀等部件。

执行部分是液压系统的执行器，其作用是将压力传递到液压缸、液压马达或其他液压设备上，通过压力的作用来完成相应的工作。

动力部分是液压系统的主要部分，由液压泵、执行机构和空气压力等作为驱动力，从而形成一种液压传动方式。

辅助部分包括各种类型的附件，如压力表、滤清器、检验口、防爆阀、冷却器等，它们的主要功能是保证液压传动的安全和高效性。

液压传动系统的工作原理主要是通过液体的压力和流量来进行传动的。

在液压传动系统中，压力是液体传递的关键，通常以油的压力来表达。

液压传动系统通过加压泵将油液压进压力管路中形成压力，流量的变化则通过节流阀来控制。

节流阀能够控制液压油液的流速，从而控制液压元件的作动速度。

当液压油进入液压元件中时，就可以控制液压元件的开合或者是其他动作，从而完成相应的机械传动工作。

液压传动系统的优点有很多，其中最显著的是具有大扭矩输出，通用性广、传动效率高、灵活性大、动作平稳等优点。

液压传动系统在应用时可以更加适应固定或移动式设备，通过变换各种液压传动比例来进行控制，以及通过管路的连接方式实现机器的移动和设计。

此外，液压传动系统还可以联合搭配使用，例如传动系统与电控系统相结合，可以实现更高级别的自动化、智能化控制，使得机械系统的智能化性能实现效果更加显著。

总的来说，液压传动系统是一种高效、安全的机械传动方案，可以应用于各种场合的机械传动系统中。

液压传动系统可以灵活地进行配置，从而实现各种应用场合的需要，并具有非常突出的优点和性能优势。
