R系列减速机外形尺寸

南通rv30铝合金蜗轮减速机参数︱型号︱特点—台机减速机铝合金减速机rv30型相关参数：中心距值：25、30、40、50、63、75、90、110、130扭矩：2.6N?m～1074 N?m功率：0.06KW、0.09KW、0.12KW、0.18KW、0.25KW、0.37KW、0.55KW、0.75KW、1.1KW、1.5KW、2.2KW、3.0 KW、4.0KW、5.5KW、7.5KW共14种数据。

铝合金减速机型号:RV25、RV30、RV40、RV50、RV63、RV75、RV90、RV110、RV130NRV25、NRV30、NRV40、NRV50、NRV63、NRV75、NRV90、NRV110、NRV130 NMRV25、NMRV30、NMRV40、NMRV50、NMRV63、NMRV75、NMRV90、NMRV110、NMRV130铝合金减速机法兰型号：56B5、56B14、63B5、63B14、71B5、71B14、80B5、80B14、90B5、90B14、110/112B5、110/112B14、132B5。

其中B5为大法兰，B14为小法兰。

传动比：5、7.5、10、15、20、25、30、40、50、60、80、100总共12个传动比。

铝合金减速机特点：1.采用铝合金外壳，外形美观,结构紧凑，体积小，传动平稳，低噪声，维护容易。

2.输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。

3.输出方式：实心轴和空心轴输出。

4.安装方式：底座式安装、法兰式安装和扭力臂式安装。

5.减速比：速比大5-100，可用2台或3台减速机组成多级减速机，以获得极大的传动比。

6.适应性好。

减速机可与减速器组合，实现低速无级变速。

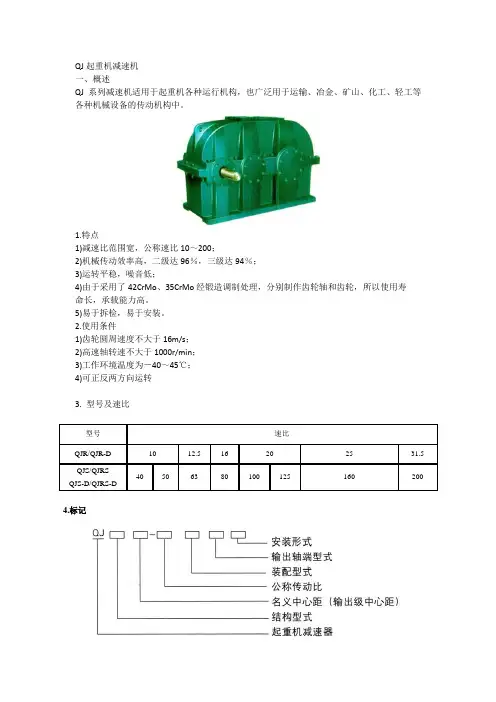

QJ起重机减速机一、概述QJ系列减速机适用于起重机各种运行机构，也广泛用于运输、冶金、矿山、化工、轻工等各种机械设备的传动机构中。

1.特点1)减速比范围宽，公称速比10～200；2)机械传动效率高，二级达96％，三级达94％；3)运转平稳，噪音低；4)由于采用了42CrMo、35CrMo经锻造调制处理，分别制作齿轮轴和齿轮，所以使用寿命长，承载能力高。

5)易于拆检，易于安装。

2.使用条件1)齿轮圆周速度不大于16m/s；2)高速轴转速不大于1000r/min；3)工作环境温度为－40～45℃；4)可正反两方向运转3. 型号及速比4.标记标记示例：起重机减速机三级传动，名义中心距a1=560mm，公称传动比50，装配型式第III种，输出轴端为齿轮轴端，卧式安装则标记为：减速机QJS560-50IIICW标记示例：起重机带底座的二级减速机，名义中心距a1=560mm，公称传动比i＝20，装配型式第IV 种，轴端型式为P型，则标记为：减速机QJR-D560-20-IVP二、装配型式及安装型式QJR、QJS、QJRS型安装型式：卧式W或立式L(V) 在偏转角±αº范围内为卧式安装，L范围内为立式安装。

注：α角的度数与传动比有关，当减速机倾斜α角时，应保证使中间级大齿轮沾油1～2个齿高深度。

QJR、QJS、QJRS型为三支点支承型式。

综上，本设计拟研究的减速器定为：QJR-D450-16-IP，即中心距为450mm，速比16，安装形式为第一种，轴端型式为P型。

四、QJR-D(QJB-D)减速机外型及安装尺寸QJR-D450-16-IP的安装尺寸为按照上述尺寸，在solidworks中建立的QJR-D450-16-IP减速器的安装模型如下：QJR-D减速器输出轴端型式及尺寸表高速轴轴端采用圆柱轴伸，平键联接，如图所示。

QJ型和QJ-D型减速器高速轴轴伸尺寸(mm)QJR、QJS、QJRS与QJR-D、QJS-D、QJRS-D型K值对比表QJR、QJR-D减速机的承载能力表工作级别M5连续工作型本设计的减速器的工作级别为M5，相关参数由表可知：QJR-D 减速器的设计计算过程一、 传动装置的总体设计4、传动比分配（1）、两级齿轮传动比公式122(1.3~1.4)i i i ==（2）、减速器传动比 减速器的传动比16i ∑=取减速器的高速传动比为1i =4.56=则低速轴的传动比为21163.5084.56i i i ∑=== 5、运动条件及运动参数分析计算 1轴：减速器的高速轴，也是输入轴。

干货减速机四大系列K、R、S、F介绍，非标设计入门知识K螺旋锥齿轮减速机1、K系列螺旋锥齿轮减速机结合国际技术要求制造，具有很高的科技含量。

2、节省空间，可靠耐用，承受过载能力高，功率可达200KW以上。

3、能耗低，性能优越，减速机效率高达95%以上。

4、K螺旋锥齿轮减速机振动小，噪音低，节能高。

5、选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。

6、经过精密加工，构成了斜齿轮、伞齿轮、锥齿轮传动总成的减速机配置各种类电机，形成机电一体化，完全保证了减速电机产品使用质量特征。

R斜齿轮硬齿面减速机1、R系列同轴式斜齿轮减速机结合国际技术要求制造，具有很高的科技含量2、节省空间，可靠耐用，承受过载能力高，功率可达132KW;3、能耗低，性能优越，减速机效率高达95%以上；4、振动小，噪音低，节能高；5、选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理；6、经过精密加工，确保轴平行度和定位轴承要求，形成斜齿轮传动总成的减速机配置了各种类电机，组合成机电一体化，完全保证了减速电机产品使用质量特性。

S斜齿轮蜗轮蜗杆减速机1、S系列斜齿轮蜗杆减速机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。

该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了国际标准要求。

2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。

3、该机密封性能好，对工作环境适应性强。

4、该机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速器及配置各类型电机驱动，可安装在90度传动操作位置。

5、该减速电机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

6、该减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征。

F平行轴斜齿轮减速机1、F系列平行轴斜齿轮减速机结合国际技术要求制造，具有很高的科技含量。

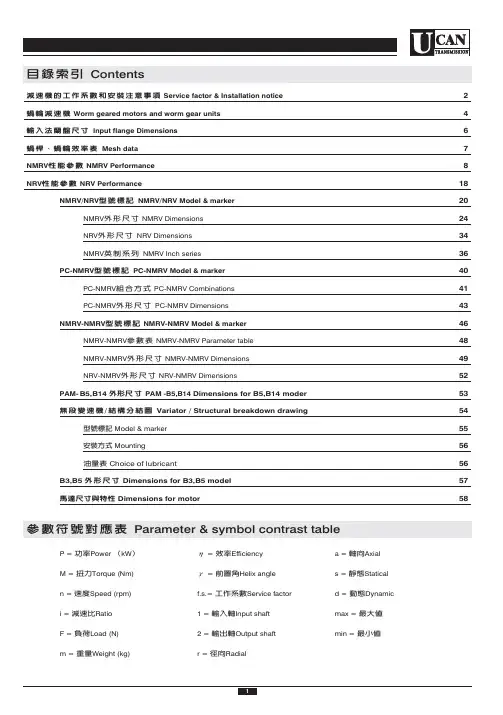

ϫᐂ৶͔Contentsഴి፟۞̍үրᇴ׶щ྅ڦຍְีService factor & Installation notice2ኈ዇ഴి፟Worm geared motors and worm gear units4Ꮾˢڱᜋሹ͎̇Input flange Dimensions6ኈ୛ăኈ዇ड़தܑMesh data7 NMRVّਕણᇴNMRV Performance8 NRVّਕણᇴNRV Performance18 NMRV/NRVݭཱིᇾ੃NMRV/NRV Model & marker20 NMRVγԛ͎̇NMRV Dimensions 24NRVγԛ͎̇NRV Dimensions 34NMRVࡻטրЕNMRV Inch series36 PC-NMRVݭཱིᇾ੃PC-NMRV Model & marker40 PC-NMRV௡Ъ͞ёPC-NMRV Combinations41PC-NMRVγԛ͎̇PC-NMRV Dimensions 43 NMRV-NMRVݭཱིᇾ੃NMRV-NMRV Model & marker 46 NMRV-NMRVણᇴܑNMRV-NMRV Parameter table 48NMRV-NMRVγԛ͎̇NMRV-NMRV Dimensions49NRV-NMRVγԛ͎̇NRV-NMRV Dimensions52 PAM-B5,B14 γԛ͎̇PAM -B5,B14 Dimensions for B5,B14 moder53൑߱តి፟/ඕၹ̶ඕဦVariator / Structural breakdown drawing54ݭཱིᇾ੃Model & marker55щ྅͞ёMounting56ڵณܑChoice of lubricant56 B3,B5 γԛ͎̇Dimensions for B3,B5 model57੺྿͎̇ᄃপّDimensions for motor58ણᇴ௑ཱི၆ᑕܑParameter & symbol contrast tableP = ΑதPower ĞkWğM = Ԯ˧Torque (Nm) n = ిޘSpeed (rpm)i = ഴిͧRatioF = ࢑ఈLoad (N)m = ࢦณWeight (kg)ɝ= ड़தEfficiencyə= ݈ཉ֎Helix anglef.s.= ̍үրᇴService factor1 = ᏮˢคInput shaft2 = Ꮾ΍คOutput shaftr = शШRadiala = คШAxials = ᐖၗStaticald = જၗDynamicmax = ౵̂ࣃmin = ౵̈ࣃഴి፟۞̍үրᇴService factorഴి፟۞̍үրᇴ(f.s.)͹ࢋפՙٺഴి፟۞ྻү୧ІĂ׎ՙؠЯ৵ࠎ:1.ഴి፟۞࢑ఈԛёĈA ęB ęCഴి፟3.C Ĉࢦณ࢑ఈf a ≤10F a =J e / J mJ e (k g m 2)Ĉд੺྿ค͕˯۞γಛᖼજၚณJ m (k g m 2)Ĉ੺྿۞ᖼજၚณڦຍĈf a >10ॡኛᄃԫఙڇચొᓑᘭThe service factor(f.s.)depends on the operating conditions the gearbox is subjected to. Following parameters need to be take to select the right service factor.1.type of load of the operating machine A - B - C2.3.TYPE OF LOAD:3.C-heavy shocks,fa ≤10Fa=Jex/JmJex(kgm 2) moment of the external inertia reduced at the drive shaft.Jm(kgm 2) moment of inertia of motor.щ྅ڦຍְีഴి፟ࢋπᘦщ྅ĂᔖҺዩજĄᄃ፟ጡ྅੨݈Ăኛᑭߤഴి፟۞Ꮾ΍ค۞୊ᖼ͞ШߏӎϒቁĄдഴి፟ٸཉॡมܜ྿4~6࣎͡ଐڶ˭Ăᑕᑭߤ૜ދ઻ߏӎЯ̙ওማдማ໣ڵ҃̚ᄃค൴Ϡ⇿ాٕεΝᇅّĂυࢋॡՀೱ૜ދ઻Ąщ྅۩͕คॡĂᑕଳϡ૞ϡ˧৏Գ͘Ąтڍ൑ྍ୧ІॡĂϡ͗ΞҋҖᏴϡ૞ϡ̍׍ĂҭᑕቁܲคШ̙צ˧Ăഴి፟ΞҋϤொજĄഴి፟ᑕᔖҺצ͟Ѝۡड׶ܥ୽Ąቁ఼ܲࢲ୧І։рĄ̍үᒖဩ໢ޘҲٺ-5ƶٕ੼ٺ40ƶॡĂኛᏙྙԫఙڇચొĄϩ૲ሹ,ጎ዇,ᓑคጡ,คඈ఼࿅পঅᓲ৳͋྅˷၁͕คٕ۩͕ค,ྍᓲ৳͋Ξ֨ͤྻүॡຫ๋คٚ׶፟Іܑࢬ,ᑕ၆፟Іܑࢬүዋ༊ማ໣,ͽ֨ᛙᄞ׶Ι๫Ą፛ቱІ׶౅ঈ̙͋Ξ˯ڵ႗Ąщ྅ԆலޢĂפ΍ڵ͋˯۞ދ˾ং๫Ăೱ˯౅ঈং๫ĄᑭߤڵҜ੼ޘĄтڍഴి̙፟ాତ࿪፟ॡĂኛણ҂ͽ˭ڦຍְีͽቁܲϒቁాତĈщ྅ٺB5ĂB14ᑭߤคᄃ࿪፟ڱᜋ̝̳मߏӎ௑Ъૄώᇾ໤Ą୻߾คă͕͋̚׶ڱᜋܑࢬ۞Ѯྫ̈́ڵ႗Ąщ྅ॡᔖҺഴి፟צ˧Ąᑭߤ੺྿ᔣᇿ۞Ҝཉ׶ઐमĄϡማ໣ڵ๮٠ค۞ܑࢬĂͽ֨ϠᛙٕΙ๫Ąฟ፟ॡᑕ̶৺੓જĂ̙ਕ႕࢑ఈ੓જĄ྅੨д࿪፟˭͞۞፟Ї́Մफ़ٽٺצຫĂᑕଳפዋ༊۞֨ቑନ߉ĄT o install the reduction unit it is necessary to note the following recommendationsThe mounting on the machine must be stable to avoid any vibration.Check the correct direction of rotation of the reduction unit output shaft before fitting the unit to the machine.In the case of particularly lengthy of periods of storage (4-6 months) if the oil seal is not immersed in the lubricant inside recommended to change it since the rubber could stick to the shaft or even has lost the elasticity it needs to function proberlFor a shaft mounting, for reduction units with a hollow output shafts, use the torque arms motionclinic can supply. If it is n make sure that the constraint is axially free and with such as play as to ensure free movement to the reduction unit.Whenever possible, protect the reduction unit against solar radiation and bad weather.Ensure the motor cools correctly by assuring good passage of air from the fan side.In the case of ambient temperatures <-5ƶC and >+40ƶC contact motionclinic.The various parts ( pulleys, gear wheels, couplings, shafts, etc.) must be mounted on the solid or hollow shafts using special holes or other systems that anyhow ensure correct operation wtihout risking damage to the bearings or external parts of the uniPainting must definitely not go over rubber parts and the holes on the breather plugs, if there are any.Taking out the seal embolism of the oilhole.Check the height of the oil level.Supposing the gear unit have not coupled with the motor,please pay attention to the following items to make sure rightly connection. Mounting to B5,B14 Check whether the tolerance between the shaft and motor flange fit for the essential standard.Washing the dirt and the paint on the surfaces of the shaft,center bore andthe flange.Mounting avoid the gear unit incur strength .Check the position and the decination of the motor keyslot.Lubricate the surfaces in contact to avoid seizure or oxidation.Starting must take place gradually, without immediately applying the maximum load.When there are parts objects or materials under the motor drive that can be damaged by even limited spillage of oil, special should be fitted.ኈ዇ഴి፟NMRV NMRV+NMRVPC+NMRVኈ዇ഴి፟ݭཱིVersionsᏮˢڱᜋሹ͎̇Input flange Dimensionsኈ୛ăኈ዇ड़தܑMesh dataNMRVݭཱིᇾ੃NMRV Model & markerщ྅͞ёMounting positionsᏮ΍ค੨ཉPos.of output shaftማ໣ڵ۞ᏴϡChoice of lubricantApplied mid-way along the inputᏮˢคटధशШྶఈܑ̚۞ᇴࣃࠎүϡٺ΍˧ค̚ᕇ۞ధΞྶˢ˧༊ഴి፟ࠎᗕ΍คॡĂԶზזคბ۞शШЪ˧̙ਕ෹࿅ܑ̚ఢؠ۞ᇴࣃ༊शШ˧׶คШ˧Тॡ߉ΐॡĂ౵̂ధΞ۞คШଯ˧ࠎशШ˧۞1/5Above table is the allowed loading force on the midpoint of output shaftWhen the reducer is with double output shaftsĂthe resultant radial power at the edge of shaft should not exceed the valuesNMRV025̙ӣ੺྿ࢦณࠎ:0.7kgᏮˢڱᜋ͎̇ĞPm,Dm,bm,tmğણ໰ௐ53ࢱဦܑWeight without motor:0.7kgNMRV030̙ӣ੺྿ࢦณࠎ:1.2kgᏮˢڱᜋ͎̇ĞPm,Dm,bm,tmğણ໰ௐ53ࢱဦܑWeight without motor:1.2kg( ) ॲፂϡ͗ࢋՐࢎᄦ̙ӣ੺྿ࢦณࠎ:2.3kg Ꮾˢڱᜋ͎̇ĞPm,Dm,bm,tm ğણ໰ௐ53ࢱဦܑ( ) Only on request Ꮾ΍ค͋श/OutputD H8b t( ) ॲፂϡ͗ࢋՐࢎᄦ̙ӣ੺྿ࢦณࠎ:3.5kg Ꮾˢڱᜋ͎̇ĞPm,Dm,bm,tm ğણ໰ௐ53ࢱဦܑ( ) Only on request Ꮾ΍ค͋श/O u t p u tD H8b t( ) ॲፂϡ͗ࢋՐࢎᄦ̙ӣ੺྿ࢦณࠎ:6.2kg Ꮾˢڱᜋ͎̇ĞPm,Dm,bm,tm ğણ໰ௐ53ࢱဦܑ( ) Only on request Ꮾ΍ค͋श/O u t p u tD H8b t NMRV063NMRV075( ) ॲፂϡ͗ࢋՐࢎᄦ̙ӣ੺྿ࢦณࠎ: 9kg Ꮾˢڱᜋ͎̇ĞPm,Dm,bm,tm ğણ໰ௐ53ࢱဦܑ( ) Only on request Ꮾ΍ค͋श/O u t p u tD H8b t( ) ॲፂϡ͗ࢋՐࢎᄦ̙ӣ੺྿ࢦณࠎ:13kg Ꮾˢڱᜋ͎̇ĞPm,Dm,bm,tm ğણ໰ௐ53ࢱဦܑ( ) Only on request Ꮾ΍ค͋श/O u t p u tD H8b t̙ӣ੺྿ࢦณࠎ:35kgᏮˢڱᜋ͎̇ĞPm,Dm,bm,tmğણ໰ௐ53ࢱဦܑWeight without motor:35kg̙ӣ੺྿ࢦณࠎ:48kgᏮˢڱᜋ͎̇ĞPm,Dm,bm,tmğણ໰ௐ53ࢱဦܑWeight without motor:48kgNMRV150̙ӣ੺྿ࢦณࠎ:84kgᏮˢڱᜋ͎̇ĞPm,Dm,bm,tmğણ໰ௐ53ࢱဦܑNRVγԛ͎̇NRV DimensionsγཊCoverԮ˧ᓖT orque armPAM B5γԛ͎̇Dimensions。

R系列斜齿轮硬齿面减速机
减速机结构特点:
1､采用模块化设计,传动比覆盖范围广,分配精细合理;
2､外形设计适合全方位的万能安装配置;
3､传动比较精确,范围覆盖1.30-289.74,可根据需要任意选取; 4､上海耐坚减速机齿轮经高精度磨齿机磨削加工,传动平衡､噪音低､级间效率达98%;
减速机主要材料:
箱体:铸铁(机座37-167);
齿轮:20rMo钢,碳､氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);
平键:45钢,表面硬度HRC50｡

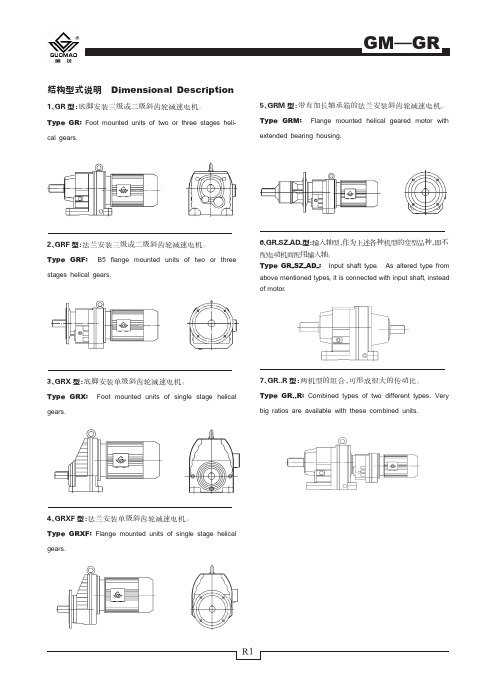

结构形式:
R:轴伸式底脚安装RF:法兰安装
R…F:底脚法兰安装RM: 法兰安装带加长轴承箱
RX:单级底脚安装RXF:单级法兰安装
速比范围:
R基本型 3.33~289.74,RX型 1.3~8.65,R/R组合型可达到27001
扭矩范围:R基本型85~18000 Nm,RX型20~1680 Nm
功率范围:R基本型0.18~160 kW,RX型0.18~132 kW
减速机效率:
R系列斜齿轮硬齿面减速机的效率是所有传动式中效率最高的一种,其效率比蜗杆传动要高的多｡斜齿轮减速机的效率主要由齿轮及轴承的摩擦决定｡
选型参数:。

减速机四大系列K、R、S、F介绍，非标设计入门知识大家分享四大系列K、R、S、F减速机结构，图解中可以了解硬齿面减速机构造，及其传动原理，认真看你肯定会受益非浅的！K螺旋锥齿轮减速机1、K系列螺旋锥齿轮减速机结合国际技术要求制造，具有很高的科技含量。

2、节省空间，可靠耐用，承受过载能力高，功率可达200KW以上。

3、能耗低，性能优越，减速机效率高达95%以上。

4、K螺旋锥齿轮减速机振动小，噪音低，节能高。

5、选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。

6、经过精密加工，构成了斜齿轮、伞齿轮、锥齿轮传动总成的减速机配置各种类电机，形成机电一体化，完全保证了减速电机产品使用质量特征。

R斜齿轮硬齿面减速机1、R系列同轴式斜齿轮减速机结合国际技术要求制造，具有很高的科技含量2、节省空间，可靠耐用，承受过载能力高，功率可达132KW;3、能耗低，性能优越，减速机效率高达95%以上；4、振动小，噪音低，节能高；5、选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理；6、经过精密加工，确保轴平行度和定位轴承要求，形成斜齿轮传动总成的减速机配置了各种类电机，组合成机电一体化，完全保证了减速电机产品使用质量特性。

S斜齿轮蜗轮蜗杆减速机1、S系列斜齿轮蜗杆减速机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。

该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了国际标准要求。

2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。

3、该机密封性能好，对工作环境适应性强。

4、该机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速器及配置各类型电机驱动，可安装在90度传动操作位置。

5、该减速电机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

6、该减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征。

R系列减速机上海锡蓝减速机有限公司在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。

带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大。

温升低，寿命长。

应用广泛，多应用于冶金、污水处理、化工、制药等行业。

R系列减速机具有国外同类技术水平产品，所有传动齿轮表面经过高频热处理，使得齿轮的硬度和耐磨度大大增强。

R系列减速机选用优质钢性铸铁箱体，箱体的硬度和撞击性能得到大大的提高，采用了系列化，模块化的设计思想,传动比分级细密，传动效率高，耗能低，性能优越，有广泛的适应性。

R系列减速机有多种电机组合，安装位置和结构方案，可按你的实际需要选择任意转速和各种结构形式。

R系列减速机该系列减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。

带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大，温升低，寿命长。

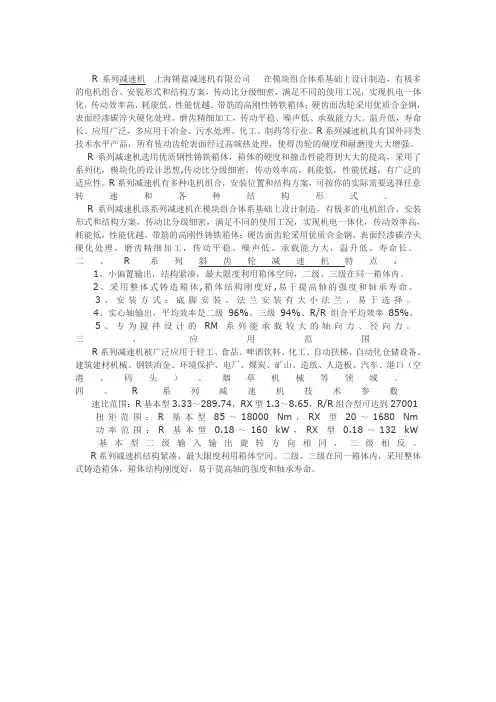

二、R系列斜齿轮减速机特点：1、小偏置输出，结构紧凑，最大限度利用箱体空间，二级、三级在同一箱体内。
