减速机安装尺寸对照表

减速器设计尺⼨结构参考值设计减速器的箱体结构时，可参考图1～图3及表1～表6确定箱体各部分的尺⼨。

表1 铸铁减速器箱体的主要结构尺⼨（图1、图2）名称及符号尺⼨关系/mm 圆柱齿轮减速器圆锥齿轮减速器蜗杆减速器箱体（座）壁厚⼀级0.025+1≥80.0125(d1m+d2m)+1≥8或0.01(d1+d2)+1≥8d 、dm －分别为⼤端直径、平均直径0.04+3≥8⼆级0.025+3≥8三级0.025+5≥8箱盖壁厚0.9≥80.01(d1m+d2m)+1≥8或0.0085(d1+d2)+1≥8上置： 下置：≥8箱盖凸缘厚度 1.5箱座凸缘厚度 1.5箱座底凸缘厚度 2.5地脚螺栓直径0.036+120.018(d1m+d2m)+1≥12或0.015(d1+d2)+1≥120.036+12地脚螺栓数⽬≤250时，4＞250～500时，6＞500时，8 4轴承旁联接螺栓直径0.75箱盖与箱体螺栓直径（0.5～0.6）联接螺栓的间距150～180轴承端盖螺钉直径（0.4～0.5）检查孔盖螺钉直径（0.3～0.4）定位销直径（0.7～0.8）螺栓、、⾄外机壁距离 见表2螺栓、⾄凸缘距离沉头座直径轴承旁凸台半径凸台⾼度根据低速级轴承外径确定，以保证扳⼿操作空间、为准轴承端盖外径凸缘式端盖：嵌⼊式端盖：，－轴承外径轴承端盖凸缘厚度（1～1.2）轴承旁螺栓联接距离尽量靠近，以M 和M 互不⼲涉为准，⼀般取外箱壁⾄轴承座端⾯的距离齿轮顶圆（蜗轮外圆）与内箱壁间的距离齿轮（圆锥齿轮或蜗轮轮毂）端⾯与内箱壁间的距离齿轮顶圆（蜗轮外圆）与内箱底⾯的距离mm 箱盖、箱座肋厚、；注：多级传动时，取低速级中⼼距。

圆锥－圆柱齿轮减速器，按圆柱齿轮传动中⼼距取值。

表2 箱体凸台和凸缘的结构尺⼨ mm螺栓直径M6M8M10M12M14M16M18M20M22M24M27M30121416182022242630343840101214161820222426283235吊⽿（在箱盖上铸出）通⽓塞提⼿式通⽓器－螺母扳⼿宽度通⽓帽孔M36×1.5M64×1.5166308070201328328053.1螺钉联接外装式轴承盖－由结构确定－由密封尺⼨确定嵌⼊式轴承盖。

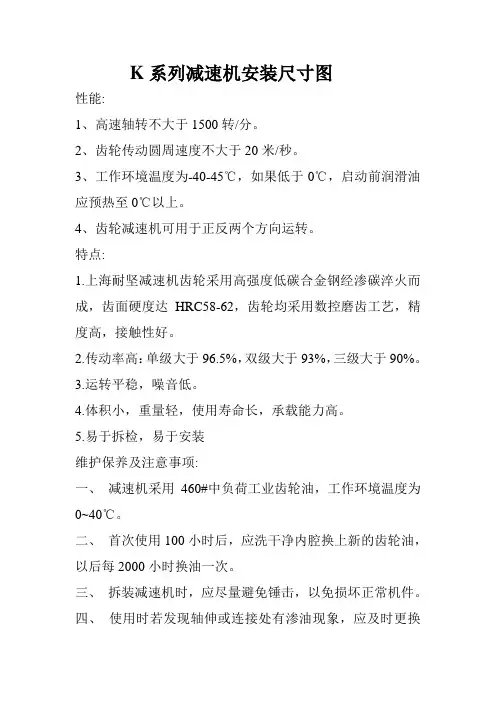

K系列减速机安装尺寸图
性能:
1、高速轴转不大于1500转/分。

2、齿轮传动圆周速度不大于20米/秒。

3、工作环境温度为-40-45℃，如果低于0℃，启动前润滑油应预热至0℃以上。

4、齿轮减速机可用于正反两个方向运转。

特点:
1.上海耐坚减速机齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达HRC58-62，齿轮均采用数控磨齿工艺，精度高，接触性好。

2.传动率高：单级大于96.5%，双级大于93%，三级大于90%。

3.运转平稳，噪音低。

4.体积小，重量轻，使用寿命长，承载能力高。

5.易于拆检，易于安装
维护保养及注意事项:
一、减速机采用460#中负荷工业齿轮油，工作环境温度为0~40℃。

二、首次使用100小时后，应洗干净内腔换上新的齿轮油，以后每2000小时换油一次。

三、拆装减速机时，应尽量避免锤击，以免损坏正常机件。

四、使用时若发现轴伸或连接处有渗油现象，应及时更换
骨架油封等密封件。

安装尺寸图:。

WPA40、WPA50、WPA60、WPA70、WPA80、WPA100、WPA120、WPA135、WPA155、WPA175、WPA200、WPA250、型蜗轮蜗杆减速器主要尺寸WPA蜗轮蜗杆减速机安装注意事项：1.减速机必须安装在平整坚固的底座上，底脚螺栓必须坚固、防震。

2.原动机--减速机--工作机的各联接轴伸，安装后必须互相对准轴线。

3.减速机输入端及输出端轴伸外径公差尺寸均按h6制作，与之相配的联轴器、皮带轮、链轮等传动件内孔须按合适的公差尺寸配制，避免装配过紧损坏轴承，装配过松影响正常动力传递。

4.链轮、齿轮等传动件装上轴伸时，应尽量靠近轴承，以减少轴伸弯曲应力。

5.WPD或FCD型减速机装配电机时，应在蜗杆头部内孔孔壁及键槽处涂抹黄油，避免装配过紧，防止轴孔日久生锈。

6.订购使用各类WPD或FCD减速机时，若电机重量偏大，应设支撑装置。

使用注意事项1.使用前应注意检查减速机型式结构、中心距规格、传动比、输入轴连接方式、输出轴结构、输入轴输出轴轴指向和回转方向等是否符合使用要求。

2.按照样本上"润滑油的选择使用"中所规定的要求，注入合适的品种牌号润滑油。

加油后，旋紧顶部的通气帽，拔掉通气帽上之小锥塞，减速机方可开始运转。

必须选用合适牌号的润滑油，必须控制适宜加油量，必须按规定要求及时按油，尤其要重视使用100小时后的更换新油。

3.使用过程中发生不正常情况时，应及时停机检查，可参照"故障原因及解决办法"处理。

（减速机的油温gao允许达到95°C，在此温度界限下，只要油温不再上升，可以放心使用）。

安装尺寸和参数图型号中心距中心高 H0 最大外形尺寸轴端尺寸LL2L3aa1 a2 L B H高速轴低速轴B1B2 B3 ZQ ZQH25 250 100 150 160-1 540 230 325 200220164.5 345 101 - 35 350 150 200 200-1 730 290 405 260 250/(270) 214 470 132 - 40400 150 250 250-1 826 310 490 270300234 490 133 - 50 500 200 300 300-1.5 986 350 590 330 325/(350) 270 620 148 - 65 650 250 400 320-1.5 1278 470 700 430 140 342 830 183 495 75 750 300 450 320-1.5 1448 510 745 450 450 362 1020 207 62 0 85 850 350 500 400-1.5 1632 580 875 510 525 403 1100 236 610 1001000400600400-1.51896660 9655071350257870 型号B4H1g安装尺寸惰轮部分最大重量 Kg CC1孔距孔径孔数adhdmdZd2S1S2 ZQ25 —— 20 60 28 235 190 17 4 ————— 35 ——40 310 250 17 4。

出轴中心高282.5，总高：525，出轴直径：140，入轴直径：40，P3SN-112VVN021减速机主要安装尺寸：地脚安装尺寸长380 宽480出轴中心高312.5，总高：580，出轴直径：150，入轴直径：40，P3SN-112VVN031减速机主要安装尺寸：地脚安装尺寸长400 宽540出轴中心高342.5，总高：640，出轴直径：165，入轴直径：50，P3SN-112VVN041减速机主要安装尺寸：地脚安装尺寸长300 宽570出轴中心高377.5，总高：705，出轴直径：190，入轴直径：60，P3SN-112VVN051减速机主要安装尺寸：地脚安装尺寸长460 宽580出轴中心高392.5，总高：735，出轴直径：210，入轴直径：60，P3SN-112VVN061减速机主要安装尺寸：地脚安装尺寸长510 宽710出轴中心高480，总高：885，出轴直径：240，入轴直径：80，P3SN-112VVN071减速机主要安装尺寸：地脚安装尺寸长550 宽770出轴中心高520，总高：965，出轴直径：260，入轴直径：80，出轴中心高570，总高：1055，出轴直径：290，入轴直径：110P3SN-112VVN091减速机主要安装尺寸：地脚安装尺寸长680 宽880出轴中心高585，总高：1085，出轴直径：310，入轴直径：110，P3SN-112VVN0101减速机主要安装尺寸：地脚安装尺寸长710 宽980出轴中心高645，总高：1195，出轴直径：340，入轴直径：110，P3SN-112VVN111减速机主要安装尺寸：地脚安装尺寸长750 宽1000出轴中心高680，总高：1255，出轴直径：360，入轴直径：130，P3SN-112VVN121减速机主要安装尺寸：地脚安装尺寸长810 宽1050出轴中心高715，总高：1315，出轴直径：380，入轴直径：130`。

ZQ、ZQH型圆柱齿轮减速器外形与安装尺寸及轴端型式（JB1585-75）详细介绍：发布时间：2007-6-29 13:43:09（4）外形与安装尺寸及轴端型式1）外形与安装尺寸见表2-71。

表2-71ZQ、ZQH型圆柱齿轮减速器外形和安装尺寸型号中心距中心高H0最大外形尺寸轴端尺寸L L2L3 a a1a2L B H高速轴低速轴B1B2B3ZQ ZQH 25 250 100 150 160-1540 230 325 200 220 164.5 345 101 - 35 350 150 200 200-1730 290 405 260 250/(270) 214 470 132 - 40 400 150 250 250-1826 310 490 270 300 234 490 133 - 50 500 200 300 300-1.5986 350 590 330 325/(350) 270 620 148 - 65 650 250 400 320-1.51278 470 700 430 140 342 830 183 495 75 750 300 450 320-1.51448 510 745 450 450 362 1020 207 620 85 850 350 500 400-1.51632 580 875 510 525 403 1100 236 610 100 1000 400 600 400-1.51896 660 965 550 605 507 1350 257 870型号B4 H1 g安装尺寸惰轮部分最大重量Kg C C1孔距孔径孔数ad hd md Zd2S1 S2注：括号内尺寸只用于Z型加粗单伸轴端，尽可能不用。

2）轴端装配型式装配型式共有9种，见图2-4。

3）轴端型式有主动轴端（见图2-5）和被动轴端。

被动轴端又分圆柱轴端（Z型），见图2-6；齿轮联轴器的轴端（CA型、C型），见图2-7；浮动盘联轴器轴端（F型），见图2-8。

KJP尺寸表
Size(mm)
KHL60-L1 KHL90-L1 KHL120-L1 C1馬達軸直徑∮14∮19∮24
C2馬達入力引導 凸緣直徑5070110
C3入力法蘭螺絲孔節圓直徑7090145
C4入力法蘭螺絲孔規格M5x0.8P M6x1.0P M8x1.25P
C5馬達軸長度384366
C6入力軸底部到 法蘭高度6719.5
C7馬達入力引導 凸緣深度457
C8鎖緊孔中心距121428
C9入力法蘭高度455377.5
C10入力法蘭邊長6292122.7
C11入力法蘭倒圓角直度∮85∮120∮161.5
D1出力軸直徑∮16∮22∮32
D2出力軸端面螺絲孔規格M5x0.8P M6x1.0P M8x1.25P
D3出力軸端固定 螺絲長度121520
D4出力軸根圓直徑182535
D5出力蓋引導凸緣直徑5080110
D6出力蓋導螺孔 節圓直徑70100130
D7出力蓋導螺孔 直徑∮5.5∮6.8∮8.7
D8出力軸根圓高度 1.511
D9出力蓋引導凸緣高度7.51012
D10出力蓋導螺孔 深度101215
D11出力蓋邊長6092120
D12出力蓋倒圓角 直徑∮80∮118∮158
D13出力軸端面到 出力蓋高度35.55065
D14本體長度495869
H1鍵槽寬度6610
H2出力軸+鍵總高度1824.535
H3出力軸端面到鍵槽端面間隙353
H4鍵槽長度202540
L1本體全長114184.5194
L2總高3146137.5
L3轉向本體垂直點距離759960以上C1~C11為標準的連接法蘭尺寸，實際尺寸會因馬達型號不同而變動。
