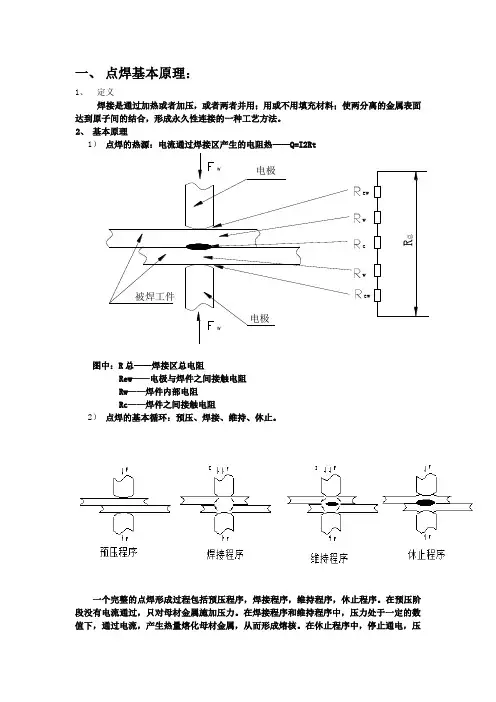

一、 点焊基本原理：1、 定义焊接是通过加热或者加压，或者两者并用；用或不用填充材料；使两分离的金属表面达到原子间的结合，形成永久性连接的一种工艺方法。
2、 基本原理1） 点焊的热源：电流通过焊接区产生的电阻热——Q=I2RtwwcR 总ew被焊工件电极电极ew图中：R 总——焊接区总电阻Rew ——电极与焊件之间接触电阻 Rw ——焊件内部电阻 Rc ——焊件之间接触电阻2） 点焊的基本循环：预压、焊接、维持、休止。
一个完整的点焊形成过程包括预压程序，焊接程序，维持程序，休止程序。
在预压阶段没有电流通过，只对母材金属施加压力。
在焊接程序和维持程序中，压力处于一定的数值下，通过电流，产生热量熔化母材金属，从而形成熔核。
在休止程序中，停止通电，压力也在逐渐减小。
预压的作用：在电极压力的作用下清除一部分接触表面的油污和氧化膜，形成物理接触点。
为以后焊接电流的顺利通过及表面原子的结合作好准备。
焊接、维持的作用：其作用是在热和机械（力）的作用下形成塑性环、熔核，并随着通电加热的进行而长大，直到获得需要的熔核尺寸。
休止的作用：其作用是是液态金属（熔核）在压力作用下更好的冷却结晶。
1、 工艺参数的匹配及影响因素 3.1 点焊工艺参数及其选择1）点焊焊接参数：焊接电流，焊接时间,焊接压力，电极端面直径。
a 焊接电流：焊接时流经焊接回路的电流称焊接电流。
对点焊质量影响最大，电流过大产生喷溅，焊点强度下降。
b 焊接时间：电阻焊时的每一个焊接循环中，自电流接通到停止的持续时间，称焊接通电时间。
时间长短对点焊质量影响也很大，时间过长，热量输入过多也会产生喷溅，降低焊点强度。
焊接电流和焊接时间是通过控制箱进行控制的，可以利用编程器进行设定。
c 电极压力：通过电极施加在焊件上的压力。
当压力过小，易产生喷溅；压力过大时，使焊接区接触面积增大，电流密度减小，熔核尺寸下降，严重时会出现未焊透的缺陷。
一般认为，在增大电极压力的同时，适当加大焊接电流或焊接时间以维持焊接加热程度不变。
