第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）解：（1）× （2）√ （3）× （4）√二、已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。
设图中所有电容对交流信号均可视为短路。
图T 6.3解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L31321f 32131 R R R R R R A R R R R R Fu ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。
2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。
3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。
4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。
5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。
6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。
7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。
8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。
9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。
10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。
11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。
12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。
13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。
14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。
二、选择题1.直流负反馈是指 C 。
A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。
A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。
第5章放大电路中的反馈5.1 复习笔记本章主要讲述了反馈的基本概念、负反馈放大电路的方块图、负反馈对电路性能的影响以及放大电路的稳定性等问题，阐明了反馈的判断方法、深度负反馈条件下放大倍数的估算、负反馈放大电路的稳定性判断方法和自激振荡的消除方法等。
通过本章的学习，读者应能做到会判，即能正确判断电路中是否引入反馈及反馈的性质；会算，即理解负反馈放大倍数A•的物理意义，并能够在深度负反馈条件下估算其值；会用，即掌握负反馈四种组态对电路f的影响，并能根据实际要求为放大电路选择组态类型；会判振、消振，即掌握自激振荡产生原因，并能根据环路增益波特图判断稳定性，同时了解消除自激振荡的方式。
一、反馈的基本概念及判断方法1．反馈的基本概念（见表5-1-1）表5-1-1 反馈的基本概念2．反馈的判断方法（见表5-1-2）表5-1-2 反馈的判断方法二、负反馈放大电路的方框图及四种基本组态1．负反馈放大电路的方框图任何反馈放大电路均可用图5-1-1所示方框图描述。
图5-1-1 负反馈放大电路方框图基本放大电路放大倍数A•、反馈系数F•和反馈放大电路的放大倍数A•f表达式为：其中，A•F•称为环路放大倍数。
2．负反馈中四种基本组态的比较反馈的组态不同，X•i、X•f、X•i′、X•o的量纲也就不同，因而A•、F•、A•f的物理意义也不同，四种反馈组态电路的方框图、它们的A•、F•、A•f及其量纲见表5-1-3。
表5-1-3 四种反馈组态电路三、放大电路在深度负反馈条件下的放大倍数1．深度负反馈的实质（见表5-1-4）表5-1-4 深度负反馈的实质2．深度负反馈条件下的近似计算若求出四种组态负反馈放大电路的反馈系数F•，则A•f≈1/F•，可求出电压放大倍数。
表5-1-3所示方框图中并联负反馈电路所加信号源为U s，且其内阻为R s，总负载电阻为R L′，则四种组态负反馈放大电路的反馈系数F•和电压放大倍数如表5-1-5所示。

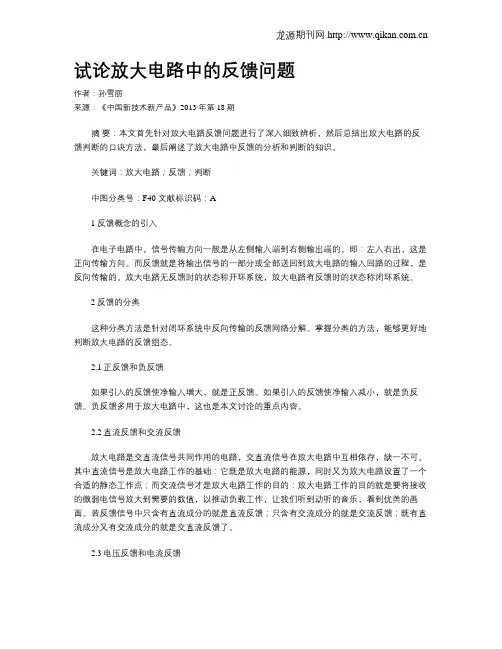

试论放大电路中的反馈问题作者：孙雪丽来源：《中国新技术新产品》2013年第18期摘要：本文首先针对放大电路反馈问题进行了深入细致辨析，然后总结出放大电路的反馈判断的口诀方法，最后阐述了放大电路中反馈的分析和判断的知识。
关键词：放大电路；反馈；判断中图分类号：F40 文献标识码：A1反馈概念的引入在电子电路中，信号传输方向一般是从左侧输入端到右侧输出端的，即：左入右出，这是正向传输方向。
而反馈就是将输出信号的一部分或全部送回到放大电路的输入回路的过程，是反向传输的。
放大电路无反馈时的状态称开环系统，放大电路有反馈时的状态称闭环系统。
2反馈的分类这种分类方法是针对闭环系统中反向传输的反馈网络分解。
掌握分类的方法，能够更好地判断放大电路的反馈组态。
2.1正反馈和负反馈如果引入的反馈使净输入增大，就是正反馈。
如果引入的反馈使净输入减小，就是负反馈。
负反馈多用于放大电路中，这也是本文讨论的重点内容。
2.2直流反馈和交流反馈放大电路是交直流信号共同作用的电路，交直流信号在放大电路中互相依存，缺一不可。
其中直流信号是放大电路工作的基础：它既是放大电路的能源，同时又为放大电路设置了一个合适的静态工作点；而交流信号才是放大电路工作的目的：放大电路工作的目的就是要将接收的微弱电信号放大到需要的数值，以推动负载工作，让我们听到动听的音乐，看到优美的画面。
若反馈信号中只含有直流成分的就是直流反馈；只含有交流成分的就是交流反馈；既有直流成分又有交流成分的就是交直流反馈了。
2.3电压反馈和电流反馈在输出端：若放大电路要稳定输出电压值，则引入电压反馈：若放大电路要稳定输出电流值，则引入电流反馈。
2.4串联反馈和并联反馈在输入端：若反馈信号和输入信号串联，即为串联反馈；若反馈信号和输入信号并联，就是并联反馈。
因此，在负反馈放大电路中，可组成四种类型的反馈放大器：电压串联负反馈；电流串联负反馈；电压并联负反馈；电流并联负反馈。
以上四种也称为反馈组态。
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。

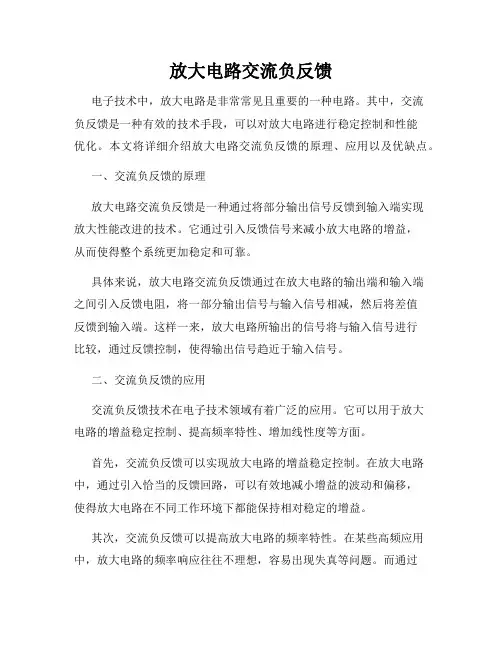

放大电路交流负反馈电子技术中，放大电路是非常常见且重要的一种电路。
其中，交流负反馈是一种有效的技术手段，可以对放大电路进行稳定控制和性能优化。
本文将详细介绍放大电路交流负反馈的原理、应用以及优缺点。
一、交流负反馈的原理放大电路交流负反馈是一种通过将部分输出信号反馈到输入端实现放大性能改进的技术。
它通过引入反馈信号来减小放大电路的增益，从而使得整个系统更加稳定和可靠。
具体来说，放大电路交流负反馈通过在放大电路的输出端和输入端之间引入反馈电阻，将一部分输出信号与输入信号相减，然后将差值反馈到输入端。
这样一来，放大电路所输出的信号将与输入信号进行比较，通过反馈控制，使得输出信号趋近于输入信号。
二、交流负反馈的应用交流负反馈技术在电子技术领域有着广泛的应用。
它可以用于放大电路的增益稳定控制、提高频率特性、增加线性度等方面。
首先，交流负反馈可以实现放大电路的增益稳定控制。
在放大电路中，通过引入恰当的反馈回路，可以有效地减小增益的波动和偏移，使得放大电路在不同工作环境下都能保持相对稳定的增益。
其次，交流负反馈可以提高放大电路的频率特性。
在某些高频应用中，放大电路的频率响应往往不理想，容易出现失真等问题。
而通过交流负反馈，可以有效地扩展放大电路的频率响应范围，提高信号传输的准确性和稳定性。
此外，交流负反馈还可以增加放大电路的线性度。
在实际应用中，放大电路往往会受到非线性失真等问题的困扰，导致输出信号与输入信号不完全一致。
而交流负反馈可以通过控制放大电路的工作点，减小非线性失真，提高信号的线性度和准确性。
三、交流负反馈的优缺点交流负反馈作为一种常用的技术手段，自然有其优缺点。
首先，交流负反馈可以提高放大电路的稳定性和可靠性。
通过控制增益，减小非线性失真等，交流负反馈可以使得放大电路在不同工作条件下都能保持相对稳定的性能和线性度。
其次，交流负反馈可以改善放大电路的频率特性。
通过扩展频率响应范围，交流负反馈可以提高信号传输的准确性和可靠性，使得放大电路在高频环境下也能正常工作。

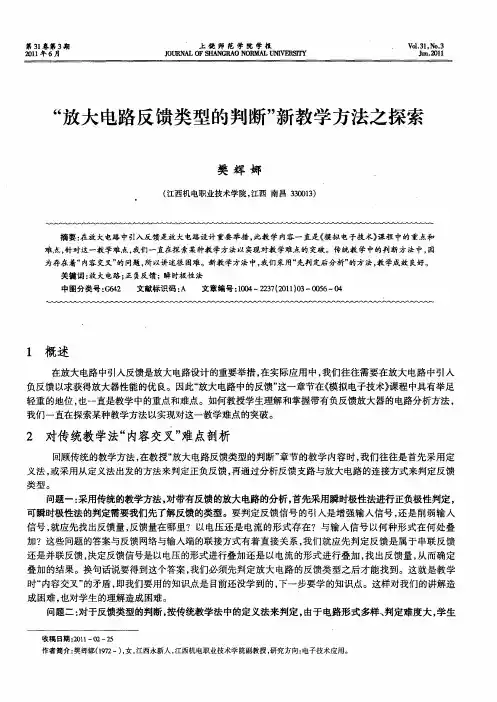

放大电路反馈类型的判断方法摘要：正确判断反馈放大电路的反馈类型，是分析放大电路的基础，也是电子技术中的重点和难点内容，本文主要介绍了反馈的几种类型及反馈类型的判断方法，通过结合实例就反馈类型的判断做了较为深入的分析，总结了不同电路的反馈类型简单有效的判断方法，有助于初学者更好更快的掌握反馈的知识。
关键词：放大电路，反馈，输入端，输出端，瞬时极性，反馈类型如何正确地判断放大电路的反馈类型，本人通过多年的实践，在理解基本概念的同时，抓住反馈电路结构特点，直观地看反馈网络在输入端、输出端的连接关系，总结归纳出一套比较直观、简单、快速的判断方法，对分立元件电路和集成电路、单级、多级放大电路都适用，现将这种方法介绍如下：一、反馈概念和类型所谓反馈就是把放大电路输出的一部分或全部经一定网络反送回输入端，并与输入信号相合成的过程。
反馈信号的取出方式和合成方式代表了反馈类型，根据反馈的极性、反馈信号的取样对象及反馈电路在放大电路中的连接方式，大致有：（1）正（负）反馈；（2）交（直）流反馈；（3）电压（流）反馈；（4）串（并）联反馈。
针对信号是单端输入的情况而言，可以组成以下类型的反馈放大电路，它们是：（1）电压串联交（直）流负反馈；（2）电压串联交（直）流正反馈；（3）电压并联交（直）流负反馈；（4）电压并联交（直）流正反馈；（5）电流串联交（直）流负反馈；（6）电流串联交（直）流正反馈；（7）电流并联交（直）流负反馈；（8）电流并联交（直）流正反馈等。
在信号是双端输入的情况下，就不再有串并联之分，可以组成以下类型的反馈放大电路：1）电压交（直）流负反馈；（2）电压交（直）流正反馈；（3）电流交（直）流负反馈；（4）电流交（直）流正反馈。
二、反馈类型的具体判断方法1．单端输入电路形式反馈类型的判断方法单端输入：输入信号只加在放大电路的某一个输入端上。
（1）根据反馈信号与输入信号在放大电路输入端接法不同，可分为串联反馈和并联反馈。
模拟电⼦技术课程习题第六章放⼤电路中的反馈第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。
第六章放大电路中的反馈答案(总4页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负反馈。
2. 要稳定输出电流，放大电路中应引入电流负反馈。
3. 要提高带负载能力，放大电路中应引入电压负反馈。
4. 减小放大电路向信号源索取的电流应引入串联负反馈。
5. 负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u= 1000 。
6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u 变化10%时，闭环增益变化为%，那么开环增益A u= 2000 。
8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u 变化10%时，闭环增益变化为%，那么反馈系数F u= 。
9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。
13. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为。
