KDY900-450离心泵数据单

格式：doc
大小：230.00 KB
文档页数：5

下载文档原格式

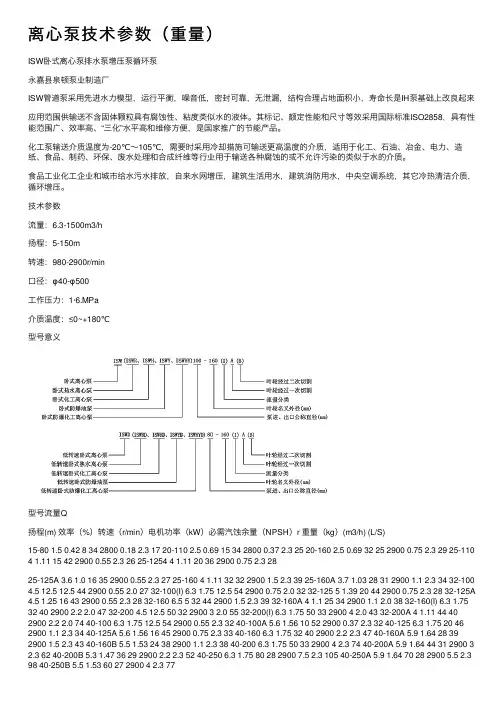

离心泵技术参数（重量）

离⼼泵技术参数（重量）ISW卧式离⼼泵排⽔泵增压泵循环泵永嘉县泉顿泵业制造⼚ISW管道泵采⽤先进⽔⼒模型，运⾏平衡，噪⾳低，密封可靠，⽆泄漏，结构合理占地⾯积⼩，寿命长是IH泵基础上改良起来应⽤范围供输送不含固体颗粒具有腐蚀性、粘度类似⽔的液体。

其标记、额定性能和尺⼨等效采⽤国际标准ISO2858，具有性能范围⼴、效率⾼、“三化”⽔平⾼和维修⽅便，是国家推⼴的节能产品。

化⼯泵输送介质温度为-20℃～105℃，需要时采⽤冷却措施可输送更⾼温度的介质，适⽤于化⼯、⽯油、冶⾦、电⼒、造纸、⾷品、制药、环保、废⽔处理和合成纤维等⾏业⽤于输送各种腐蚀的或不允许污染的类似于⽔的介质。

⾷品⼯业化⼯企业和城市给⽔污⽔排放，⾃来⽔⽹增压，建筑⽣活⽤⽔，建筑消防⽤⽔，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min⼝径：φ40-φ500⼯作压⼒：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 290030 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。

离心泵机数据表90

寰球辽宁公司
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
寰球辽宁公司
1
2 缸体
寰球辽宁公司
1
2 缸体。

30d.201离心泵数据表

21 底座
泵驱动机公用
泵驱动机分离接管 DN(mm) PN(Mpa) 密封面
方位
22 轴承润滑方式 23
油脂油雾润滑
油浴润滑压力润滑
进口出口
水平水平
垂直垂直
24 机械密封形式分类编码
主密封/辅助密封冲洗方案
25 外冲洗液/隔离液名称
/
外冲洗液/隔离液压力
/
Mpa(G)
26 外冲洗液/隔离液温度
驱动机
长
mm
50 量传动装置
底座
外形尺寸
宽
mm
51 kg 总计
高
mm
本表内容未经LPEC同意不允许扩散至第三方
格式编号：LF-Ch-30D.2-01-2004
/
℃ 外冲洗液/隔离液流量
/
m3/h
27 外冲洗液/隔离液管路
碳钢
不锈钢
急冷液名称/流量
/
m3/h
28 冷却水管路布置方案
冷却水流量
m3/h
29
原动机参数
30 电动机型号
额定/最小起动电压（V）
31 选用功率（kw)
泵/原动机转速
（r/min)
32 防爆等级/防护等级
汽轮机型号
33 接线盒进线方式/个数
16 驱动机要求用
恒速电动机
蒸汽轮机
变速电动机
17 叶外径最大
额定
mm
安装方式底脚中心线接近中心线立式
18 轮
闭式半开式开式单吸双吸泵剖分形式
径向
轴向
19 传动方式
直联
三角皮带
变速箱壳泵壳形式

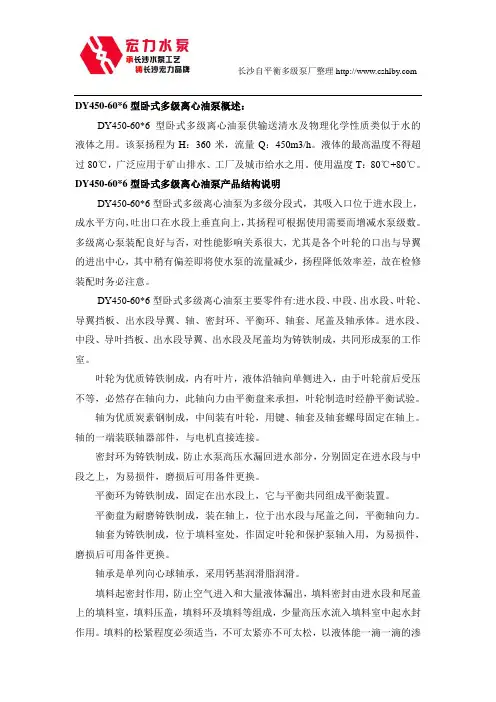

长沙宏力水泵厂DY450-60×6型卧式多级离心油泵

DY450-60*6型卧式多级离心油泵概述：DY450-60*6型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：360米，流量Q：450m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY450-60*6型卧式多级离心油泵产品结构说明DY450-60*6型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY450-60*6型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

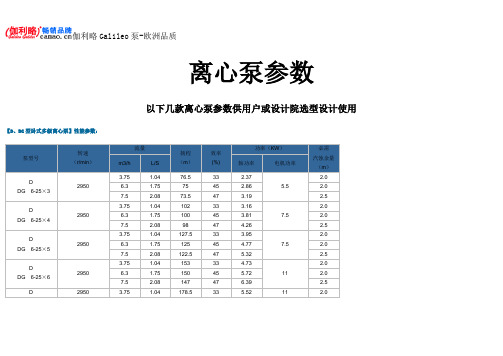

离心泵参数

离心泵参数
以下几款离心泵参数供用户或设计院选型设计使用【D、DG型卧式多级离心泵】性能参数：
D、DG锅炉给水离心泵价格
【DL系列立式多级离心泵】性能参数：
DL型立式多级离心泵价格
【FB、AFB型不锈钢耐腐蚀离心泵】技术参数：
流量：3.6～200m3/h；
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。

FB、AFB系列不锈钢耐腐蚀泵价格
【FB、AFB型不锈钢耐腐蚀离心泵】性能参数：
FB、AFB系列不锈钢耐腐蚀泵价格
【FSB型氟塑料合金离心泵】技术参数：
流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。

FSB氟塑料合金离心泵价格
【FSB型氟塑料合金离心泵】性能参数：
FSB氟塑料合金离心泵价格
【FS型玻璃钢离心泵】性能参数：
FS型玻璃钢离心泵价格
【GBW型卧式浓硫酸离心泵】性能参数：
GBW型浓硫酸离心泵价格
【GDL系列立式多级管道离心泵】技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。

GDL立式多级管道泵价格
【GDL系列立式多级管道离心泵】性能参数：。

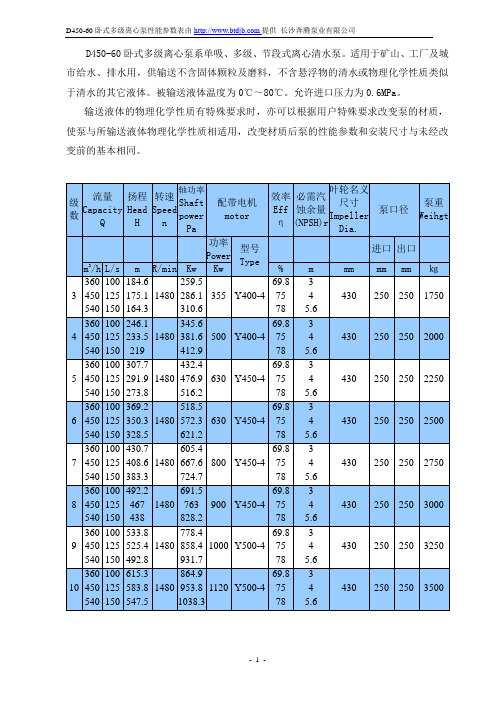

D450-60卧式多级离心泵性能参数表-长沙奔腾泵业

D450-60卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D450-60卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
11。

离心泵的工作原理及主要部件性能参数Word版

离心泵的工作原理及主要部件性能参数离心泵——生产中应用最为广泛，着重介绍。

§ 2.1.1离心泵（Centrifugal Pumps）一．离心泵的工作原理及主要部件1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。

启动前，须灌液，即向壳体内灌满被输送的液体。

启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。

液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。

泵离心泵旋转泵漩涡泵往复泵由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。

气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。

通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。

另外，在单向阀下面装有滤网，其作用是拦阻液体中的固体物质被吸入而堵塞管道和泵壳。

启动与停泵：灌液完毕后，此时应关闭出口阀后启动泵，这时所需的泵的轴功率最小，启动电流较小，以保护电机。

启动后渐渐开启出口阀。

停泵前，要先关闭出口阀后再停机，这样可避免排出管内的水柱倒冲泵壳内叶轮，叶片，以延长泵的使用寿命。

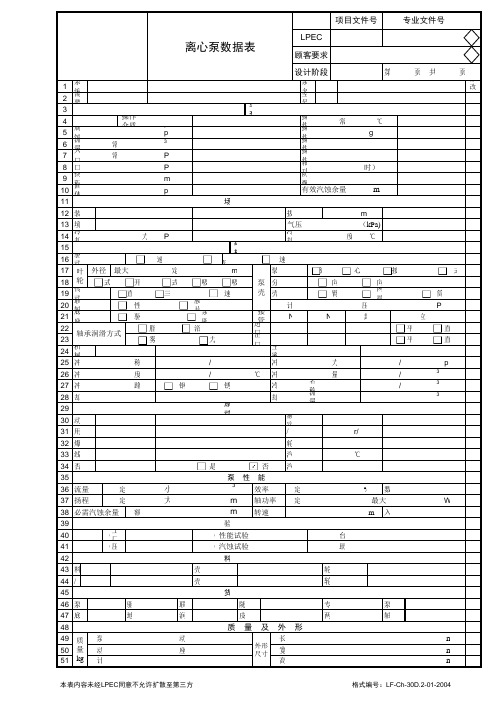

离心泵数据表

卧式离心泵数据表
1 2 3 操作介质腐蚀成份和浓度 5 正常流量/额定 6 ppm 入口压力 7 m3/h 出口压力 4 8 MPa(g) 9 扬程固体颗粒成份和含量 10 m 11 ppm 12 安装位置（室内、露天、顶棚） 13 环境温度：（℃）最低/最高 15 16 驱动机要求用恒速电动机 17 叶外径最大额定 18 轮闭式半开式开式 19 传动方式 20 联轴器 21 底座 22 23 轴承润滑方式直联弹性柱销泵驱动机公用油脂油雾润滑三角皮带 mm 单吸膜片（盘）泵驱动机分离油浴润滑压力润滑 / / 碳钢不锈钢 ℃ 进口出口主密封/辅助密封冲洗方案外冲洗液/隔离液压力外冲洗液/隔离液流量名称/流量急冷液流量（V） / / / Mpa(G) m3/h m3/h m3/h 双吸变速箱结构参数蒸汽轮机变速电动机安装方式泵剖分形式壳泵壳形式设计压力接管 DN(mm) PN(Mpa) 底脚径向悬臂式密封面中心线轴向两端支撑式水压试验方水平水平圆筒式 MPa(G) 位垂直垂直接近中心线立式现场泵位号需要台数 1台单泵操作条件除盐水（纯水） ppm m3/h 操作温度正常/最高操作温度下密度 kg/m3 操作温度下粘度 ℃ kg/m3 cp MPa kW m 泵名称型号 2#除盐水泵 IH100-65-315
修改
MPa(g) 操作温度下蒸汽压(表） MPa(g) 轴功率，（正常流量时） MPa(g) 防爆/燃区域分类 ppm 条件海拔高度气压有效汽蚀余量
m
（kPa)
24 机械密封形式分类编码 25 外冲洗液/隔离液名称 26 外冲洗液/隔离液温度 27 外冲洗液/隔离液管路 28 冷却水管路布置方案 29 30 电动机型号 31 选用功率（kw) 32 防爆等级/防护等级 33 接线盒进线方式/个数 34 是否自启动 35 36 流量 37 扬程 38 必需汽蚀余量 39 40 41 42 43 材料等级 44 轴/轴套 45 46 47 48 49 质 50 量 51 kg 泵传动装置总计驱动机底座泵 ○底座 ○地角螺栓 ○联轴器及护套 ○润滑油系统泵壳泵壳耐磨环供货 ○ 工厂检查 ○ 水压试验 ○ ○ 额定额定是泵否性

离心泵型号及参数表

离心泵型号及参数表
离心泵是一种常见的工业设备，用于输送流体。

在选择离心泵时，了解不同型
号和参数的特点非常重要。

以下是一份离心泵型号及参数表，以帮助您更好地了解和选择适合您需求的离心泵。

型号最大流量扬程范围功率需求出口直径材质
A型 100m³/h 10-80m 5kW 50mm 不锈钢
B型 200m³/h 15-100m 7.5kW 65mm 铸铁
C型 300m³/h 20-120m 11kW 80mm 碳钢
D型 500m³/h 30-150m 15kW 100mm 不锈钢
E型 800m³/h 40-200m 22kW 125mm 不锈钢
F型 1000m³/h 50-250m 30kW 150mm 铸铁
以上表格列出了几个常见的离心泵型号及其参数。

最大流量表示泵每小时最大
能够输送的液体体积。

扬程范围是指泵能够提供的最大液体提升高度范围。

功率需求是指驱动泵所需的功率，这将影响泵的运行效率和能耗。

出口直径是
指离心泵出口管道的直径，这将影响流体输送的速度和性能。

最后一列是离心泵的材质。

根据不同的工作环境和介质，可以选择适合的材质，如不锈钢、铸铁或碳钢等。

根据您的具体需求，可以参考上述型号及参数表来选择合适的离心泵。

当然，
在选择之前，还应该考虑其他因素，如使用环境、介质性质和运行要求等。

希望以上信息对您选择离心泵有所帮助！如有其他问题或需要进一步了解，请
随时提问！。

离心泵数据表.11

介质浓度：
%
其它金属件：不锈钢
填料：/
固体含量：
%
节流衬套：/
其它：/
氯化物浓度(PPM)：
冲洗和冷却
H2S(硫化氢)浓度(PPM)：
冲洗方案代号：PLAN 61
介质特性：□腐蚀性□磨蚀性 □有毒
冲洗液名称：水
泵性能和结构
冲洗液温度：25-30℃
冲洗液流量：1.2m3/h
泵转速：1480rpm
p
离心泵数据表
用户名称：、
装置名称：
设备位号：
数量：台
设备名称:
泵制造厂：
泵型号：TPOW350-520(I)
工作条件
材料
流量：2600
m3/h
泵体： HT250
叶轮：QT450-10
入口表压：额定/最大0.25/0.6
MPa.G
泵盖：HT250
密封压盖：HT250
出口表压：0.8
压差：0.55
效率：87%
轴功率456kW
缓冲液名称：
最小连续流量：1100m3/h
叶轮直径：482mm
缓冲液温度： / ℃
缓冲液流量： / m3/h
必需汽蚀余量(NPSH)r：6.7m
急冷液名称：
安装形式：□立式■卧式
急冷液温度： / ℃
急冷液流量： / m3/h
叶轮形式：■闭式 □开式 □半开式
冲洗管路： □碳钢■不锈钢
MPa.G
轴：45
轴套：HT250镀Cr
扬程：55m
有效汽蚀余量(NPSH)a：7.4m
泵体口环：QT450-10
泵盖口环：QT450-10
使用方式：■连续□间歇(起动次数/每日)
