离心泵特性曲线测定实验报告记录)

离心泵特性曲线的测定实验报告离心泵特性曲线的测定实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产、农业灌溉和城市供水等领域。

了解离心泵的特性曲线对于正确选择和使用离心泵至关重要。

本实验旨在通过测定离心泵的特性曲线，分析其性能参数，为离心泵的应用提供参考。

一、实验目的1. 了解离心泵的基本原理和工作特性；2. 掌握离心泵特性曲线的测定方法；3. 分析离心泵的性能参数，如扬程、流量和效率等。

二、实验原理离心泵是利用离心力将液体从低压区域输送到高压区域的装置。

其工作原理是通过转子的旋转产生离心力，使液体在离心力的作用下产生压力，从而实现液体的输送。

离心泵的特性曲线是描述离心泵在不同工况下流量、扬程和效率之间关系的曲线。

三、实验仪器和材料1. 离心泵实验装置；2. 流量计；3. 压力计；4. 温度计。

四、实验步骤1. 连接实验装置：将离心泵与流量计、压力计和温度计等仪器连接好，确保密封良好；2. 开始实验：首先调整离心泵的转速，使其达到设定值。

然后逐渐调整流量计的开度，记录不同流量下的压力和温度数据；3. 测定数据：根据实验装置的读数，得到不同流量下的扬程、压力和温度数据；4. 绘制特性曲线：根据测得的数据，绘制离心泵的特性曲线，包括流量-扬程曲线和效率-流量曲线；5. 分析结果：根据特性曲线，计算出离心泵的最大流量、最大扬程和最佳效率点。

五、实验结果和分析根据实验数据绘制的特性曲线显示了离心泵在不同工况下的性能表现。

根据流量-扬程曲线，我们可以得到离心泵的最大流量和最大扬程。

最大流量是指离心泵能够输送的最大液体流量，而最大扬程是指离心泵能够提供的最大扬程高度。

根据效率-流量曲线，我们可以得到离心泵的最佳效率点。

最佳效率点是指离心泵在该点下的效率最高，能够以最小的能量损失输送液体。

通过分析特性曲线，可以选择合适的工况来提高离心泵的效率和使用寿命。

六、结论通过实验测定离心泵的特性曲线，我们可以得到离心泵在不同工况下的性能参数。

离心泵特性曲线实验报告一、实验目的。

离心泵是一种常用的流体输送设备，其性能参数对于流体输送系统的设计和运行具有重要的影响。

本次实验旨在通过对离心泵的特性曲线进行测定，了解离心泵的性能特点及其在不同工况下的工作状态，为离心泵的选型和运行提供依据。

二、实验原理。

离心泵是利用离心力将流体加速并输送至出口的一种动能泵，其主要由叶轮、泵壳、轴承和密封等部件组成。

在离心泵运行时，叶轮受到驱动装置的转动，使流体产生离心力，从而加速流体并将其输送至出口。

离心泵的性能曲线通常包括流量、扬程、效率等参数，通过对这些参数的测定，可以全面了解离心泵在不同工况下的工作状态。

三、实验仪器与设备。

本次实验所使用的仪器设备包括离心泵、流量计、压力表、转速表等。

四、实验步骤。

1. 将离心泵与流量计、压力表、转速表等设备连接好，并按照实验要求进行调试和校准。

2. 开始进行实验测量，依次改变离心泵的转速，记录相应的流量、扬程和效率等参数。

3. 根据实验数据绘制出离心泵的特性曲线，并进行分析和讨论。

五、实验结果与分析。

通过实验测量和数据处理，得到了离心泵在不同转速下的特性曲线。

从曲线图中可以清晰地看出，随着转速的增加，离心泵的流量、扬程和效率等参数呈现出不同的变化规律。

具体分析如下：1. 流量与转速的关系，随着转速的增加，离心泵的流量呈现出逐渐增大的趋势。

当转速达到一定数值后，流量增长速度逐渐减缓。

2. 扬程与转速的关系，随着转速的增加，离心泵的扬程也呈现出逐渐增大的趋势。

但与流量不同的是，扬程的增长速度并不会随着转速的增加而减缓。

3. 效率与转速的关系，随着转速的增加，离心泵的效率呈现出先增大后减小的趋势。

在一定转速范围内，效率会达到最大值，超过这一范围后效率会逐渐下降。

六、实验结论。

通过本次实验，我们了解了离心泵特性曲线的测定方法，以及离心泵在不同工况下的性能特点。

实验结果表明，离心泵的流量、扬程和效率等参数与转速之间存在一定的关系，通过合理选择转速可以实现最佳的工作状态。

实验7 离心泵特性曲线测定实验一、实验目的1. 熟悉离心泵的结构、性能、操作和调节方法，掌握离心泵的工作原理。

2. 掌握离心泵特性曲线的测定方法。

测定单级离心泵在恒定转速下的特性曲线，绘制H e-q V、N a-q V、η-q V曲线，分析离心泵的额定工作点。

3. 掌握离心泵流量调节的方法。

4. 掌握离心泵特性曲线的影响因素。

5. 了解常用的测压仪表。

二、实验原理离心泵是一种液体输送机械，主要构件为旋转的叶轮、固定的泵壳和轴封装置。

离心泵泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管路相连接，侧旁的排出口和排出管路相连接。

启动前，须灌液排出泵壳内的气体，防止出现气缚现象。

启动电机后，泵轴带动叶轮一起高速旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了动能。

液体离开叶轮进入壳体，部分动能变成静压能，进一步提高了静压能。

流体获得能量的多少，不仅取决于离心泵的结构和转速，而且和流体的密度有关。

当离心泵内存在空气，空气的密度远比液体小，相应获得的能量不足以形成所需的压强差，液体无法输送，该现象称为“气缚”。

为了保证离心泵的正常操作，在启动前必须在离心泵和吸入管路内充满液体，并确保运转过程中尽量不使空气漏入。

离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H e、轴功率P a及效率η与液体流量q V之间的关系曲线，如图6-10所示，它是流体在泵内流动规律的宏观表现形式。

离心泵的特性曲线与离心泵的设计、加工情况有关，而泵内部流动情况复杂，难以用数学方法计算，只能依靠实验测定。

图6-10 离心泵的特性曲线1. 流量的测定本实验用涡轮流量计测量液体的流量。

测量时，从仪表显示仪上读取的数据是涡轮的频率f ，液体的体积流量为：Cfq V =（6-20） 式中：f 为涡轮流量计的脉冲频率，Hz ；C 为涡轮流量计的流量系数，脉冲数/升。

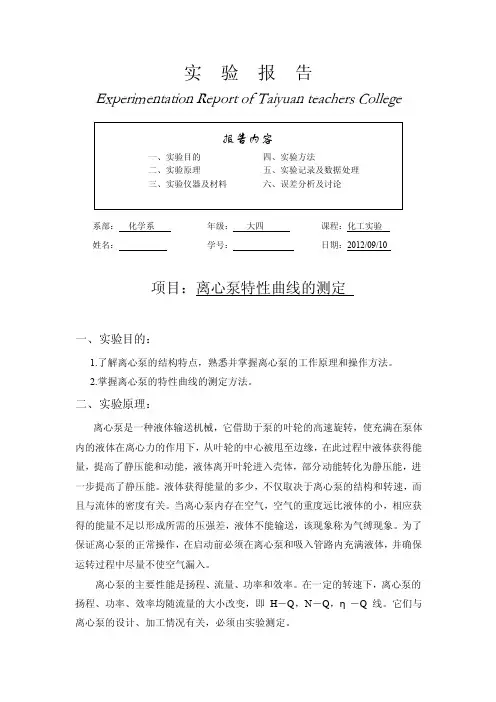

实验报告Experimentation Report of Taiyuan teachers College系部：化学系年级：大四课程：化工实验姓名：学号：日期：2012/09/10项目：离心泵特性曲线的测定一、实验目的：1.了解离心泵的结构特点，熟悉并掌握离心泵的工作原理和操作方法。

2.掌握离心泵的特性曲线的测定方法。

二、实验原理：离心泵是一种液体输送机械，它借助于泵的叶轮的高速旋转，使充满在泵体内的液体在离心力的作用下，从叶轮的中心被甩至边缘，在此过程中液体获得能量，提高了静压能和动能，液体离开叶轮进入壳体，部分动能转化为静压能，进一步提高了静压能。

液体获得能量的多少，不仅取决于离心泵的结构和转速，而且与流体的密度有关。

当离心泵内存在空气，空气的重度远比液体的小，相应获得的能量不足以形成所需的压强差，液体不能输送，该现象称为气缚现象。

为了保证离心泵的正常操作，在启动前必须在离心泵和吸入管路内充满液体，并确保运转过程中尽量不使空气漏入。

离心泵的主要性能是扬程、流量、功率和效率。

在一定的转速下，离心泵的扬程、功率、效率均随流量的大小改变，即H－Q，N－Q，η－Q线。

它们与离心泵的设计、加工情况有关，必须由实验测定。

实验中，Q与N直接由实验测定，H和η有以下计算式：三、实验装置：1.设备参数：离心泵BL－6 进口管径φ40，出口管径φ252.实验装置：离心泵，真空表，压力表，流量计，功率表，调节阀门，水箱四、实验步骤：1.打开上水阀门，水箱充水至80%。

2.首先打开引水阀引水灌泵，并打开泵体上的排气阀排除泵内的气体，确认泵已灌满且其中的空气已排净，关闭引水阀和泵的排气阀。

3.在启动前，要关闭出口控制阀门和显示仪表电源开关，以使泵在最低负荷下启动，避免启动脉冲电流过大而损坏电机和仪表。

4.启动泵，然后将控制阀开至最大以确定实验范围，在最大的流量范围内合理布置实验点。

5.将流量调至某一值，待系统稳定后，读取并记录所需数据（包括流量为零时的各有关参数）。

化工原理实验报告指导老师：班级：小组成员：日期：离心泵特性曲线的测定实验报告一.实验名称：离心泵特性曲线的测定实验二.实验内容：测定一定转速下离心泵的特性曲线三.实验目的：1、了解离心泵的的结构特点，熟悉并掌握离心泵的工作原理和操作方法。

2、掌握离心泵特性曲线的测定方法。

四.实验原理：在泵的进口管处分别安装真空表和压力表，则可根据伯努利方程得到扬程的计算公式：gu u h g P g P H e 22122012-++-=ρρ式①中，h 0——二测牙点截面之间的垂直距离，m ； P 1——真空表所处截面的绝对压力，MPa ； P 2——压力表所处截面的绝对压力，MPa ； u 1——泵进口管流速，m/s ； u 2——泵出口管流速，m/s ； H e ——泵的实际扬程，m 。

由于压力表和真空表的读数是两测压点处的表压，因此，① 可表示为：g2u u h 21220-+++=真压H H H e ②其中 g 2ρP H =压 ③g1ρP H =真 ④式③、④中的P 2和P 1分别是压力表和真空表的显示值。

离心泵的效率为泵的有效功率与轴功率之比， 轴N N e =η ⑤式⑤中 η——离心泵的效率； N e ——离心泵的有效功率，kW ； N 轴——离心泵的轴功率，kW 。

有效功率可用下式计算][W g Q H N e e ρ= ⑥ 或 ][102KW Q H N e e ρ=⑦ 离心泵的总效率 电总N N e=η ⑧ 实验时，使泵在一定转速下运转，测定对应于不同流量的扬程、电机功率、效率等参数值，将所得得数据整理后用曲线表示，即得到泵的特性曲线。

五.实验装置及流程： 实验方案用自来水做实验物料；在离心泵转速一定的情况下，测定不同流量下离心泵进、出口的压力和电机功率，即可由式⑤、⑦和⑧计算出相应的扬程、功率和效率；在实验布点时，要考虑到泵的效率随流量变化的趋势。

测试点及测试方法根据实验基本原理，需测定的原始数据有：泵两端的压力P1和P2，离心泵电机功率N e，流量Q，水温t，以及进出口管路的管径d1的d2，据此可配置相应的测试点和测试仪表。

离心泵特性曲线实验报告离心泵特性曲线实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产和民用领域。

离心泵的性能特点对于流体输送和流体力学的研究具有重要意义。

本实验旨在通过实际操作和数据分析，探究离心泵的特性曲线，深入了解离心泵的运行原理和性能。

一、实验目的本实验的目的是通过实际操作，测量离心泵在不同工况下的流量、扬程和功率，绘制离心泵的特性曲线，并对实验结果进行分析和讨论。

二、实验原理离心泵是一种通过离心力将流体从低压区域输送到高压区域的设备。

其工作原理基于离心力和动能转换的原理。

流体在离心泵的叶轮作用下获得动能，并通过泵壳和导叶的引导，将动能转换为压力能，从而实现流体的输送。

三、实验装置和方法实验装置包括离心泵、流量计、压力计、电动机等。

具体实验步骤如下：1. 将离心泵与电动机连接，确保泵轴与电动机轴线一致。

2. 调整流量计和压力计的位置，使其与离心泵的进口和出口相连。

3. 打开电动机，逐渐增加电动机的转速，记录相应的流量和扬程数据。

4. 根据测量数据，计算离心泵的功率，并绘制特性曲线图。

四、实验结果与分析根据实验数据，我们得到了离心泵在不同转速下的流量、扬程和功率数据。

通过绘制特性曲线图，我们可以观察到以下几个特点：1. 流量和扬程随着转速的增加而增加。

这是因为离心泵的工作原理决定了转速越高，泵的输送能力越强。

2. 在一定范围内，流量和扬程呈线性关系。

这说明离心泵的性能在一定范围内是稳定的，符合理论预期。

3. 随着转速的增加，功率也逐渐增加。

这是因为离心泵需要消耗更多的能量来提供更大的流量和扬程。

五、实验误差和改进措施在实验过程中，由于设备和操作的限制，可能存在一定的误差。

为了提高实验的准确性，可以采取以下改进措施：1. 提高测量设备的精度。

选择精度更高的流量计和压力计，减小测量误差。

2. 增加实验数据的采集点。

通过增加转速的测量点，可以更全面地了解离心泵的特性曲线。

3. 控制实验条件的一致性。

离心泵特性曲线测定实验报告离心泵特性曲线测定实验是一种真实模拟性强的实验，了解离心泵在供压、流量、叶轮拖曳功率和效率范围内的、水轮机各种工况下的性能特性曲线。

为保证离心泵特性曲线测定实验结果准确，需要经过调试的充分准备、仪器准备、设备的管道接口准备、特性测试夹具的使用准备、实验参数设定、试验保护措施的采取等一系列操作。

实验开始前要进行调试，主要是调整控制参数，使得离心泵状态正常，这样才能得出准确的特性曲线。

调试程序主要包括检查叶轮、叶轮壳之间的压力：调节叶轮的截面，控制水振、水紊流等状况；核查叶轮出口后的状态：检查叶轮运动状况、防止空载及轮转频率等。

实验的实施，主要有仪器的准备、设备的管道接口准备、特性测试夹具的使用准备、实验参数设定、试验保护措施的采取等。

其中仪表准备主要是按照特性曲线测试实验要求，实验所需仪器设备，准备压力表、流量表、热表等测量仪器。

设备的管道接口采用管道压力表、流量表、热表在泵常规排管交叉口处，或者采用现场接口。

特性测试夹具用于测量叶轮拖曳功率、效率。

试验参数一般为：供水压力、流量和水轮机的轮转频率。

实验中还要根据实际情况，准备消防器材，控制实验过程中发生的火灾，以保障安全。

最后，完成数据的采集测试，以找出最优的状态，根据测试数据，画出离心泵的全特性曲线和部分特性曲线，以及用于评价离心泵性能的水轮机各种工况下的叶轮拖曳功率、效率、熵生成率曲线，对比画出叶轮当量曲线。

曲线需要画出来，以便进行实验结果的分析。

通过实验数据的分析，得出离心泵的性能特性等，以评价其工作状况是否合理，并且可以为离心泵的调整和改进提供依据。

总之，经过调试及数据测试，可以得出实验准确的离心泵特性曲线，为离心泵的正确运行提供可靠的参考依据。

离心泵性能特性曲线测定实验实验报告.doc 离心泵性能特性曲线测定实验实验报告离心泵是利用转动轴心形成的一个压力容器，它在循环系统中起着输送介质的重要作用，广泛应用于工业领域。

该实验旨在通过对离心泵的性能特性曲线测量，明确泵的湍流产率和静态效率随着流量变化的规律，并根据测量结果确定离心泵的保护壁厚度以及最佳容积流量。

1.试验设备实验使用的离心泵为YBS224型，性能参数为：最高扬程 13.5 m，流量 1.62 m3/H，轴功率 P轴 5.07KW，介质为水。

实验中使用CX-451内置双量程流量表、LG-10多量程压力表以及DXK-5B扭矩表进行测量，并搭配其他必要的附件。

2.实验原理在不同的流量范围内，离心泵能够输出固定的扬程，同时湍流产率和静态效率随着流量的变化而不同，随着流量的减小，湍流产率逐渐减小，静态效率也会逐渐减小。

实验是在不同流量的情况下，测量并记录流量表的出口压力和入口压力，计算湍流产率和静态效率。

3.实验步骤（1）实验准备：清理离心泵房间内各部件；（2）正常连接泵节距，检查泵是否正常运行；（3）调节流量表，采集流量、温度、压力和扭矩等参数；（4）根据测量结果，得出流量随压力变化的曲线和湍流产率随流量变化的曲线，并记录流量和静态效率的最佳值；（5）根据实验技术，确定壁厚的合理范围。

4.实验结果测量结果显示，当流量为0.4 m3/h时，离心泵的湍流产率最大，为6.2；当流量为1.6 m3/h时，离心泵的静态效率最大，为45.2%。

5.结论通过离心泵性能特性曲线测定实验，实验结果表明，离心泵的湍流产率和静态效率随着流量的变化而不同。

实验中确定的湍流产率和静态效率的最佳参数有助于选择合适的保护壁厚度和最佳容积流量。
