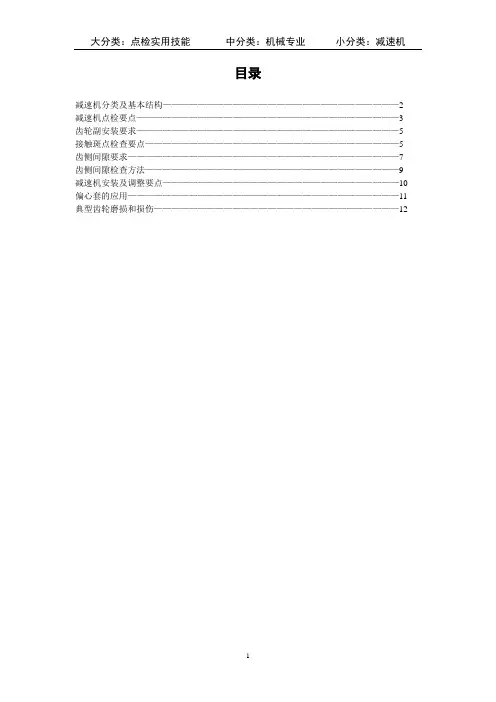

目录减速机分类及基本结构———————————————————————————2 减速机点检要点——————————————————————————————3 齿轮副安装要求——————————————————————————————5 接触斑点检查要点—————————————————————————————5 齿侧间隙要求———————————————————————————————7 齿侧间隙检查方法—————————————————————————————9 减速机安装及调整要点———————————————————————————10 偏心套的应用———————————————————————————————11 典型齿轮磨损和损伤————————————————————————————12减速机分类ЁЭ※¤分类方法减速机类型传动类型齿轮减速机、蜗杆减速机、行星减速机以及组合的减速机传动级数单级和多级减速机齿轮形状圆柱齿轮、圆锥齿轮和圆锥—圆柱齿轮减速机布置形式展开式、分流式和同轴式减速机基本结构减速机主要由传动零件（齿轮或蜗杆）、轴、轴承、箱体及附件所组成，图1举例说明其基本构造。
1—箱座2—箱盖3—上下箱连接螺栓4—通气件5—检查孔6——吊环7—定位销8—油标尺9—放油孔10—键11—油封12—齿轮轴13—挡油盘14—轴承15—轴承端盖16—轴17—齿轮18—轴套图1 减速机基本结构1、 速箱体是常见的一种齿轮箱体，将铸造结构改为焊接结构是箱体结构设计的趋势，采用焊接结构可以使齿轮箱制造成本降低，结构紧凑，对于重载齿轮箱要重视其焊缝的检查。
2、 检查减速机运转中的噪音以及异音情况。
3、 轴承温升检查，可以通过手感方式，也可以通过简易测温笔进行测量，一般的判定润滑油温升不得超过35度，轴承温升不得超过40度，如不正常应停机检修4、 轴承振动检查，要求在轴承座部位测量，可以通过简易的测振笔进行测量，一般测量振动速度：轴向、垂直、水平三个方向测量。
如何做好水泥设备监造工作齐跃【摘要】阐述了水泥设备监造工作的意义,介绍了监造工作的方法、流程和如何编制监造计划,并用实际案例进行了解读.只有充分了解被监造设备结构特点,掌握相关检验标准和技术方法,按照监造计划实施,不断总结经验,才能取得良好工作效果.【期刊名称】《水泥技术》【年(卷),期】2019(000)003【总页数】8页(P51-58)【关键词】监造计划;检验项目;有效监管;现场见证【作者】齐跃【作者单位】中国建筑材料科学研究总院,北京凯盛建材工程有限公司,北京100024【正文语种】中文【中图分类】TQ172.81 监造工作的意义在涉外的水泥工程建设项目中，总包商在国内采购设备或产品后通常要派设备监造人员到设备供应生产厂（以下简称工厂）进行监造，确保出口设备或产品生产进度和质量满足要求，按时集港发运。
设备监造涵盖的内容范围很宽，本文主要是指设备制造阶段，即设备出厂前的设备监管工作，不包含设备设计、安装等过程的监造（不含成本控制）。
从实施监造的主体来说，本文所指监造是指总包商的自主监造，不包括第三方监造工作。
但现实中，由于一些工厂受管理方式、观念、习惯的负面作用和不规范的市场经济体制影响，在生产过程中经常出现一些问题，需要通过监管得以控制。
而总包商设备监造工作所面对的通常是一整条生产线的各类设备、产品和钢结构，不仅数量多、要求高，而且受监造人员业务水平、工作经验、人员数量等因素影响，在监造过程中不能及时发现和解决问题，导致出厂设备因存在问题而使业主拒绝接收，或运到国外现场，在安装和调试时出现问题而无法解决，致使整个工程项目建设进度受到很大影响。
因此，如何掌握有效的监造方法，充分发挥设备监造人员的作用，实现对设备生产厂的生产过程包括隐蔽工程、检验资料、出口包装的有效监管，把好设备出厂关，是总包商做好国外工程项目必须面对的一项课题。
下面根据笔者多年从事水泥设备监造工作的经验，结合一台水泥管磨机设备进行讨论。
减速机出厂检验标准
减速机是一种广泛应用于工业领域的机械传动装置，其出厂检验标准通常包括以下几个方面：
1. 外观检查：检查减速机的外观是否有损伤、变形、生锈等缺陷。
2. 尺寸检查：检查减速机的尺寸是否符合设计要求，包括轴径、孔径、长度、宽度等。
3. 装配检查：检查减速机的装配是否正确，各部件是否安装到位，是否有松动、漏油等现象。
4. 润滑检查：检查减速机的润滑是否充足，油位是否符合要求，润滑油脂是否符合规定。
5. 运行检查：检查减速机的运行是否平稳，是否有异常噪音、振动等现象。
6. 性能检查：检查减速机的性能是否符合设计要求，包括减速比、输出转矩、效率等。
7. 密封检查：检查减速机的密封是否良好，是否有漏油、渗油等现象。
8. 包装检查：检查减速机的包装是否符合规定，是否有损坏、丢失等现象。
以上是减速机出厂检验的一般标准，具体的检验标准可能因不同的生产厂家和产品型号而有所不同。
在进行检验时，应按照相关的标准和规范进行操作，确保减速机的质量和安全性。
减速器课程设计说明书（5篇可选）第一篇：减速器课程设计说明书减速器课程设计一、零件建模1、箱体零件建模过程1、新建零件命名为箱体，确定进入草绘环境。
2、草绘箱体轮廓，完成后确定，拉伸1603、选择抽壳工具，选择平面放置，输入厚度为124、选择上平面草绘，提取外边绘制长方形，到提取的边左右为32.25，上下为25。
单击确定完成草绘。
5、选择相反方向拉伸。
6、选择箱体左边平面草绘，提取下边，绘制三个圆，直径分别为84、61、61.大圆到左边距离为152，两小圆到右边距离分别为112.5、188.57、删除多余线段，点击完成，拉伸25.8、单击草绘使用先前平面进行草绘，绘制三个同心圆。
直径分别为100、71、71。
单击确定，拉伸25.9、使用先前平面草绘三个同心圆直径分别为84、61、61.确定拉伸去除材料。
10、选择上三步拉伸镜像。
选择筋工具绘制两个加强筋，镜像，完成箱体建模。
底座建模方式相同。
箱体建模主要采用拉伸、旋转、镜像，基准面、基准轴的建立等。
11、二、装配1、输入轴装配新建组建命名为输入轴装配，点击确定进入组件装配界面。
插入轴3选择缺省，点击完成，再插入轴承，点击放置选择对齐，选择轴3中心轴和轴承中心轴完成部分约束。
新建约束，选择对齐，选择轴承面与轴面，完成完全约束。
同上完成另一轴承与齿轮的装配。
2、中间轴的装配新建组建命名为中间轴装配，点确定进入装配环境。
插入轴2选择缺省点击完成，再插入轴承1点击放置选择对齐进行约束，选择两零件的中心轴完成部分约束，新建约束，选择轴承面与轴端面完成完全约束，重复插入轴承与轴另一端面完成约束。
插入齿轮，点击放置选择两零件中心轴完成部分约束，新建约束，选择轴承端面与轴的面完成完全约束。
3、输出轴装配新建组建不使用缺省模板命名为输入轴装配，进入组件装配环境，插入轴1选择缺省点击完成，再插入轴承点击放置选择对齐，选择两零件中心轴完成部分约束，新建约束，选择对齐，再选择轴承面与轴端面完成完全约束。
燃煤机组工程沉淀池、贮水池技术规范书1总则1.1概述1.1.1本技术规范书适用于燃煤机组工程沉淀池、贮水池的设计、结构、性能、安装和试验等方面的技术要求。
卖方应负责沉淀池、贮水池的完整设计、供货，还应提供和完成所有必须的工艺技术。
1.1.2本技术规范书提出的是最低的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和有关标准要求的高质量产品及其相应服务。
1.1.3卖方须执行国家相关标准、电力行业标准和有关国际标准。
本技术规范书中未提及的内容均应满足或优于国家相关标准、电力行业标准和有关国际标准。
有矛盾时，按较严格标准执行。
所使用的单位为国家法定计量单位制。
1.1.4卖方对成套设备负有全部技术及质量责任，包括分包和采购的设备和零部件。
卖方对于分包设备和主要外购零部件应推荐2至3家产品，最终厂家由买方确定。
1.1.5凡是经买方认可的在设计、制造、供货等方面的各项内容都不会解除卖方的任何责任。
1.1.6本技术规范书经卖方和买方双方确认后连同招标文件、投标文件、技术澄清文件共同作为订货合同的附件，与合同正文具有同等法律效力。
1.2工程概况本电厂建设规模为2×1000MW，单机容量为1000MW超超临界机组，一次建成。
第一台机组计划于2010年12月投产，第二台机组计划于2011年投产。
1.2.1厂址所在地本发电有限公司位于本市城东北约24公里的长江南岸。
本期工程场地在本电厂厂区西南围墙、兴港路、徐六泾河及长江大堤所围成的区域内。
1.2.2运输1.2.2.1公路本电厂一期工程已运行10年，周围道路交通网基本完善；厂区南侧为新建兴港路，公路交通极为方便。
部分设备和材料可经公路运至电厂。
1.2.2.1水路厂址位于长江南岸，一期工程已建有3.5万吨级卸煤码头一个泊位，本工程煤码头沿一期煤码头下游方向扩建，新建引桥。
电厂一期施工码头根据不同的使用要求，分为主码头和副码头，设计考虑重件时停靠一只1000t驳船，砂石料装卸时能停靠二只500t甲板船和一条港监船。
中心传动减速机的设备监造
作者：郝宇赟
来源：《中国科技博览》2013年第30期
[摘要]在工业领域，很多设备的驱动都需要使用减速机，来把热机或电机的能量传递给所驱动的设备，减速机制造的质量和加工水平直接影响着整个系统的正常运转和能量传递的效率。
随着我国装备制造业整体水平的提高，特别是重型、大型机械装备制造也的发展，国产的工业设备随着对外经贸往来的不断发展走向世界。
重型设备，尤其是作为工艺主机的设备，其质量决定着整套工艺系统的长期稳定运转，对其质量更应引起足够的重视。
本文就我公司某国外项目所使用的大型中心传动减速机在设备监造方面的一些体会与大家分享。
[关键词]中心传动；减速机；设备监造
中图分类号：文献标识码：A 文章编号：1009-914X（2013）30-0054-02
前言
水泥行业中的粉磨设备往往是大型重载的机械设备，装机功率都比较高，像我公司出口某国的大型球磨机，其所配的中心传动减速机功率达到4500KW，本体重量达到80吨，是国内同类产品中最大的，可以说，该设备是粉磨系统工艺中关键的一环，直接关系到整个系统的稳定运行。
打开上箱体的中心传动减速机
该减速机为中心传动、双分流形式，两级减速，硬齿面。
中心传动磨机减速机由箱体部分、传动部分、齿轮部分、轴承和承瓦部分、膜片联轴器、震动和温度检测部分、慢驱驱动装置部分以及润滑油站组成，一般油站和多路温度巡检仪是外购设备，整个系统可以采取两种布置型式，一种为前置驱动式，另一种为后置驱动式。
设备按JC/T878.1-2001建材行业《水泥工业硬齿面中心传动磨机减速机》标准设计、制造、验收，监制要点具体包括：
焊接件：下料、焊材、焊接、无损探伤、热处理。
锻件（轴、齿轮等）：化学成份、机械性能、锻造比、热处理、无损探伤。
机加工：箱体结合平面、端面与轴心线的平行度，同一轴上两孔对中心线的跳动，各孔轴心线间的平行度，各孔尺寸精度、形位公差，各孔、平面表面粗糙度，各螺栓孔、销孔位置尺寸；齿轮、齿轮轴：热处理（渗碳淬硬处理）、齿轮硬度、齿轮精度、齿面粗糙度、齿轮尺
寸、形位公差、齿轮轴尺寸、形位公差、垂直度；传动轴、膜片联轴器的尺寸、形位公差、垂直度。
装配：轴承轴向间隙，轴承径向游隙，箱体结合面缝隙，齿面接触斑点是否达到标准精度规定的范围，齿轮啮合间隙，密封圈接口形状及安装位置，结合面涂密封胶是否有间断。
终检：外形尺寸、型号、速比、标志及包装。
试运转：听有无冲击、异常声响、各连接件有无松动，运转是否平稳，密封部位是否漏油、渗油，轴承部位温度、油温、油压。
在实际的工作中，按照制造工厂的生产工艺，对主要部件的关键部分进行重点跟踪，同时按生产工序实时监控生产进度。
主要监造部分及其监造内容如下：
1. 轴
1）轴为锻件，主要进行轴材质的化学分析和机械强度检查，若为外协件厂家需至少提供有关的检查报告和记录。
2）热处理后进行粗加工，并检查相关尺寸和机械强度，参照JB/T5000.15等级II标准做超声波探伤。
3）热处理后做机械测试
4） NDT（无损检验），参照JB/T5000.15等级II标准进行超声波探伤。
进行超声波探伤
5）最终精加工后，齿轮的粗糙度Ra应小于1.6，参照JB/T5000.15-1998等级I标准做磁粉探伤，并检查硬度是否达到280-320HB，并参照图纸要求检查相关尺寸。
进行磁粉探伤
6）装配DIM 参照图纸
有关尺寸检查
2. 矢圈腹板（如果有）
1）材料检查（仅针对焊接腹板），进行化学材料分析和尺寸检查，参照GB/T2970-2004 质量等级 II做超声波探伤或提供超探测试证明。
如为铸件腹板，则进行化学材料分析和尺寸检查。
2）粗加工后，参照图纸检查相关尺寸，外层超声波探伤（铸件）参照GB7233-87 等级 2质量标准，内层参照等级3标准，外层厚度应是工作件的三分之一，轮毂位置的焊缝超声波探伤（焊接件）参照GB11345-1989 等级2B标准，焊缝参照JB/T 4730.5-2005 等级 II 标准做燃料渗透。
3）热处理和机械测试。
4）精加工，参照图纸检查相关尺寸，外层超声波探伤（铸件）参照GB7233-87 等级 2质量标准，内层参照等级3 标准，外层厚度应是工作件的三分之一，轮毂位置的焊缝超声波探伤（焊接件）参照GB11345-1989等级 2B标准，焊缝参照JB/T 4730.5-2005 等级 II 标准做燃料渗透。
5）预装配，检查相关尺寸。
3. 齿轮
1）对锻件进行化学材料分析和尺寸检查，以及机械测试
2）热处理后粗加工，参照图纸检查相关尺寸，参照JB/T5000.15-1998 等级 II标准做超声波探伤。
3）热处理
4） NDT（无损检测），参照JB/T5000.15-1998 等级 II标准做超声波探伤。
超声波探伤
5）装配，检查有关尺寸
6）最终精加工，齿轮的粗糙度 Ra 应小于 1.6，参照JB/T5000.15-1998 等级 I标准做磁粉探伤，齿轮硬度58-62HRC（所有大小齿轮渗碳淬火，齿面硬度应为HRC60±2），参照图纸检查相关尺寸。
进行磁粉探伤
4. 箱体
1）材料化学成分检验
2）板材切割，检查相关尺寸
3）焊接，检查尺寸并做燃料渗透检验
4）最终精加工，尺寸检查
5）装配，零件装配参照图纸，注意：测试运行之前应检验轮齿接触模式，啮合间隙和滑动轴承接触模式
6）驱动测试，空载运行测试不少于4小时，保持轴承温度变化在1摄氏度/半小时，振动参照GB/T6404.2-2005 等级 20VR（
7）喷漆
5. 联轴器
1）材料化学成分检验
2）铸件化学分析和尺寸检查
3）热处理和机械测试
4）精加工，检查尺寸，外层参照GB7233-87 等级2 质量标准做超声波探伤，内层超探参照等级 3，外层厚度应为工作件的三分之一。
联轴器膜片做燃料渗透，参照JB/T4730.5-2005 等级 II标准.
超声波探伤
5）预装配
监造中出现的几个问题及解决方案：
1. 一级大齿圈部分轮齿齿根有0.3mm左右的凸台。
产生原因是由于渗碳淬火热处理变形所致，此种情况较难控制。
渗碳淬火齿轮在热处理工序后都安排了喷丸强化工序，一方面去除淬火后的表面氧化层，同时更重要的是对轮齿齿根部位强化处理，使其表面形成压应力状态；若对齿根凸台采用打磨处理，会改应力状态，影响零件寿命。
因此，在生产实际中，一方面采取大沉切滚刀、滚齿适当留量、控制热处理变形等方法来加以控制，同时对齿根轻微凸台作让步接受处理。
作为齿轮传动装置，一对齿轮啮合时主要考核其渐开线展开啮合长度是否足够，否则产生齿顶、齿根啮合干涉，出现异响和较大的噪声。
经查上述齿轮计量曲线报告满足设计图纸要求，可以保证正确啮合。
但为避免用户担心可能产生的应力集中，对于凸台问题安排专人进行人工打磨，以消除台阶现象。
2. 一级大齿圈公法线超差，机器测量结果为小0.22mm，手工测量（用游标卡尺）结果小0.40mm。
考虑到手工测量可信度，建议取信机器测量结果。
公法线超差会影响到装配时齿侧间隙的大小，作为该系列齿轮箱传动方式为单向旋转，作为齿轮只是单向带载荷运转而不反转
的情况，最大侧隙的控制不是一个重要的考虑因素，现代设计通常只对最小侧隙作出相应要求，以保证运转时有足够的侧隙而不至发生干涉。
因此上述公法线的超差不会对整机性能产生任何影响，另外，为检查公法线超差对装配侧隙的影响，对该齿轮箱进行了预装配，经检验发现装配侧隙符合要求（理论要求值范围为0.46-1.08mm，预装配时的侧隙最小值为
0.53mm）。
建议此零件原样使用。
3. 对空心轴、扭力轴、二级小齿轮几处轴颈及内孔工艺尺寸有所超差，这主要是加工时控制不严所致，而此处尺寸在钻铰完工后，组装及运行时并不再起作用，上述零件仍可原样使用。
4. 输出轴轴颈三处尺寸有0.02-0.04mm的超差，此偏差不会对齿轮箱的组装及运行造成影响。
φ560（0/-0.07）mm图约设计上有两处，靠进法兰一处（此处为φ559.89mm）并不作密封使用；另一处（此处为φ559.92mm）作为密封轴颈，超差-0.01mm，并且装配时此处还有密封环（聚氟乙烯），不会造成漏油。
见附图
结语
主机设备的质量是项目成功的基础。
对于大型减速机的监造，应从原材料的质量就开始做好，如不能检验也应由外协单位提供相应的材质单及合格证。
对整个加工制造过程进行重点跟踪，尤其是关键部件的关键节点，特别是无损探伤检验，应要求具有合格资质的操作员使用符合要求的设备进行检验，确保设备的制造质量。
对设备的生产过程进行认真细致的检验和跟踪，不仅能确保设备最终的质量符合有关标准的要求，也能掌握设备的生产进度，为设备的正常交付和长期使用保驾护航，创造既定的效益。
