高考物理法拉第电磁感应定律-经典压轴题

高考物理法拉第电磁感应定律-经典压轴题一、法拉第电磁感应定律1．研究小组同学在学习了电磁感应知识后，进行了如下的实验探究（如图所示）：两个足够长的平行导轨（MNPQ 与M 1P 1Q 1）间距L =0.2m ，光滑倾斜轨道和粗糙水平轨道圆滑连接，水平部分长短可调节，倾斜轨道与水平面的夹角θ=37°．倾斜轨道内存在垂直斜面方向向上的匀强磁场，磁感应强度B =0.5T ，NN 1右侧没有磁场；竖直放置的光滑半圆轨道PQ 、P 1Q 1分别与水平轨道相切于P 、P 1，圆轨道半径r 1=0．lm ，且在最高点Q 、Q 1处安装了压力传感器．金属棒ab 质量m =0.0lkg ，电阻r =0.1Ω，运动中与导轨有良好接触，并且垂直于导轨；定值电阻R =0.4Ω，连接在MM 1间，其余电阻不计：金属棒与水平轨道间动摩擦因数μ=0.4．实验中他们惊奇地发现：当把NP 间的距离调至某一合适值d ，则只要金属棒从倾斜轨道上离地高h =0.95m 及以上任何地方由静止释放，金属棒ab 总能到达QQ 1处，且压力传感器的读数均为零．取g =l 0m /s 2，sin37°=0.6，cos37°=0.8．则：（1）金属棒从0.95m 高度以上滑下时，试定性描述金属棒在斜面上的运动情况，并求出它在斜面上运动的最大速度；（2）求从高度h =0.95m 处滑下后电阻R 上产生的热量； （3）求合适值d ．【答案】（1）3m /s ；（2）0.04J ；（3）0.5m ． 【解析】 【详解】（1）导体棒在斜面上由静止滑下时，受重力、支持力、安培力，当安培力增加到等于重力的下滑分量时，加速度减小为零，速度达到最大值；根据牛顿第二定律，有：A 0mgsin F θ-=安培力：A F BIL = BLvI R r=+ 联立解得：2222()sin 0.0110(0.40.1)0.63m /s 0.50.2mg R r v B L θ+⨯⨯+⨯===⨯（2）根据能量守恒定律，从高度h =0.95m 处滑下后回路中上产生的热量：22110.01100.950.0130.05J 22Q mgh mv ==⨯⨯-⨯⨯=-故电阻R 产生的热量为：0.40.050.04J 0.40.1R R Q Q R r ==⨯=++ （3）对从斜面最低点到圆轨道最高点过程，根据动能定理，有：()221111222mg r mgd mv mv μ--=-①在圆轨道的最高点，重力等于向心力，有：211v mg m r =②联立①②解得：221535100.10.5m 220.410v gr d g μ--⨯⨯===⨯⨯2．如图所示，两根足够长、电阻不计的光滑平行金属导轨相距为L ＝1m ，导轨平面与水平面成θ＝30︒角，上端连接 1.5R =Ω的电阻．质量为m ＝0.2kg 、阻值0.5r =Ω的金属棒ab 放在两导轨上，与导轨垂直并接触良好，距离导轨最上端d ＝4m ，整个装置处于匀强磁场中，磁场的方向垂直导轨平面向上．（1）若磁感应强度B=0.5T ，将金属棒释放，求金属棒匀速下滑时电阻R 两端的电压； （2）若磁感应强度的大小与时间成正比，在外力作用下ab 棒保持静止，当t ＝2s 时外力恰好为零.求ab 棒的热功率；（3）若磁感应强度随时间变化的规律是()0.05cos100B t T π=，在平行于导轨平面的外力F 作用下ab 棒保持静止，求此外力F 的最大值。

【答案】（1）3V （2）0.5W （3）(1)(1)44N F N ππ-≤≤+【解析】 【分析】本题考查的是导体棒切割磁感线的动力学问题，我们首先把导体棒的运动情况和受力情况分析清楚，然后结合相应规律即可求出相应参量。

【详解】（1）匀速时，导体棒收到的安培力等于重力的下滑分力，可得：EBL=mgsin θR+r，求出电动势为E=4V ，所以金属棒匀速下滑时电阻R 两端的电压U=3V （2）设磁感应强度随时间变化的规律为B=kt ，则电路中产生的电动势为ΔΦΔB E=n=S =kS Δt Δt ，安培力的大小为kSF =kt L R+r安，当t=2s 时，外力等于零，可得：kS2kL=mgsin θR+r，解出k=0.5T/s ，最后可得P=I 2R=0.5W 。

（3）根据法拉第电磁感应定律可得：ΔΦΔBE==S Δt Δt，根据F =BIL 安可得，E F =BLR+r 安，最后化简可得πF =-sin200πt(N)4安，所以外力F 的取值范围ππ1-N F 1+N 44≤≤（）（）【点睛】过程比较复杂的问题关键在于过程分析，对运动和受力进行分析。

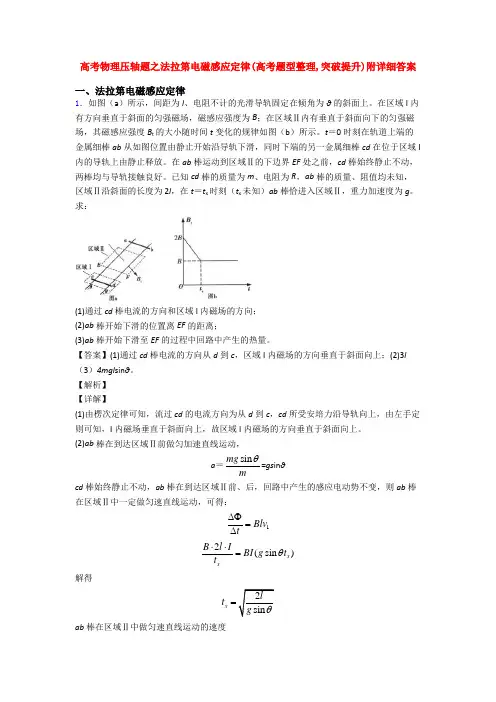

3．如图(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g.求：图(a) 图(b)(1)通过cd 棒电流的方向和区域Ⅰ内磁场的方向； (2)当ab 棒在区域Ⅱ内运动时，cd 棒消耗的电功率； (3)ab 棒开始下滑的位置离EF 的距离；(4)ab 棒开始下滑至EF 的过程中回路中产生的热量．【答案】(1)电流方向由d 到c ，区域Ⅰ内的磁场方向为垂直于斜面向上；(2)(3) (4)【解析】 【详解】(1)由右手定则可知通过cd 棒电流的方向为d 到c ；再由左手定则可判断区域Ⅰ内磁场垂直于斜面向上．(2)cd 棒平衡，BIl ＝mg sin θ， 得cd 棒消耗的电功率P ＝I 2R ，得(3)ab棒在到达区域Ⅱ前做匀加速直线运动，cd棒始终静止不动，ab棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab棒在区域Ⅱ中一定做匀速直线运动，可得，所以.ab棒在区域Ⅱ中做匀速直线运动的速度则ab棒开始下滑的位置离EF的距离(4)ab棒在区域Ⅱ中运动的时间ab棒从开始下滑至EF的总时间：ab棒从开始下滑至EF的过程中闭合回路中产生的热量：故本题答案是：(1)电流方向由d到c，区域Ⅰ内的磁场方向为垂直于斜面向上；(2) (3)(4)【点睛】题目中cd棒一直处于静止状态，说明cd棒受到的安培力是恒力并且大小应该和导体棒的重力分量相等，要结合并把握这个条件解题即可。

4．两平行金属导轨位于同一水平面上，相距l, 左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。

一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。

已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略。

求(1)导体棒产生的电动势和通过R的电流；(2)电阻R 消耗的功率； (3)水平外力的大小。

【答案】(1)E =Blv , I =Blv /R (2)P =B 2l 2v 2/R (3)F =B 2l 2v/R + μmg 【解析】(1)根据法拉第电磁感应定律有：E =Blv ① 则导体棒中的电流大小为： E I R= 则可得BlvI R=② (2)电阻R 消耗的功率：P =I 2R ③联立②③可解得： 222B l v P R= ④(2)由于导体棒ab 匀速运动，故向右的水平外力F 等于向左的安培力F 安和摩擦力的和， 则水平外力：F =μmg +F 安 ⑤ 安培力： ==BLvF BIL B L R⋅安 ⑥ 则拉力为： 22B L vF mg Rμ=+ ⑦【点睛】本题是电磁感应与电路、力学知识的综合，安培力是联系力与电磁感应的桥梁，安培力经验公式 是常用的式子．5．如图甲所示为发电机的简化模型，固定于绝缘水平桌面上的金属导轨，处在方向竖直向下的匀强磁场中，导体棒ab 在水平向右的拉力F 作用下，以水平速度v 沿金属导轨向右做匀速直线运动，导体棒ab 始终与金属导轨形成闭合回路．已知导体棒ab 的长度恰好等于平行导轨间距l ，磁场的磁感应强度大小为B ，忽略摩擦阻力．(1)求导体棒ab 运动过程中产生的感应电动势E 和感应电流I ；(2)从微观角度看，导体棒切割磁感线产生感应电动势是由于导体内部的自由电荷受到沿棒方向的洛伦兹力做功而产生的．如图乙(甲图中导体棒ab )所示，为了方便，可认为导体棒ab 中的自由电荷为正电荷，每个自由电荷的电荷量为q ，设导体棒ab 中总共有N 个自由电荷．a.求自由电荷沿导体棒定向移动的速率u ；b.请分别从宏观和微观两个角度，推导非静电力做功的功率等于拉力做功的功率．【答案】(1) Blv F Bl(2) F NqB 宏观角度【解析】(1)根据法拉第电磁感应定律，感应电动势E Blv = 导体棒水平向右匀速运动，受力平衡，则有F BIl F ==安联立解得：FI Bl=(2)a 如图所示：每个自由电荷沿导体棒定向移动，都会受到水平向左的洛伦兹力1f quB = 所有自由电荷所受水平向左的洛伦兹力的合力宏观表现为安培力F 安 则有：1F Nf NquB F ===安 解得：F u NqB=B, 宏观角度：非静电力对导体棒ab 中所有自由电荷做功的功率等于感应电源的电功率，则有：P P EI Fv ===非电 拉力做功的功率为：P Fv =拉因此P P =非拉， 即非静电力做功的功率等于拉力做功的功率； 微观角度：如图所示：对于一个自由电荷q ，非静电力为沿棒方向所受洛伦兹力2f qvB = 非静电力对导体棒ab 中所有自由电荷做功的功率2P Nf u 非= 将u 和2f 代入得非静电力做功的功率P Fv =非 拉力做功的功率P Fv =拉因此P P =非拉 即非静电力做功的功率等于拉力做功的功率.6．如图所示，无限长金属导轨EF 、PQ 固定在倾角为θ＝53°的光滑绝缘斜面上，轨道间距L ＝1 m ，底部接入一阻值为R ＝0.4 Ω的定值电阻，上端开口．垂直斜面向上的匀强磁场的磁感应强度B ＝2 T ．一质量为m ＝0.5 kg 的金属棒ab 与导轨接触良好，ab 与导轨间的动摩擦因数μ＝0.2，ab 连入导轨间的电阻r ＝0.1 Ω，电路中其余电阻不计．现用一质量为M ＝2.86 kg 的物体通过一不可伸长的轻质细绳绕过光滑的定滑轮与ab 相连．由静止释放M ，当M 下落高度h ＝2.0 m 时，ab 开始匀速运动(运动中ab 始终垂直导轨，并接触良好)．不计空气阻力，sin 53°＝0.8，cos 53°＝0.6，取g ＝10 m/s 2．求：(1)ab 棒沿斜面向上运动的最大速度v m ；(2)ab 棒从开始运动到匀速运动的这段时间内电阻R 上产生的焦耳热Q R 和流过电阻R 的总电荷量q ．【答案】（1）3m/s ． （2）26.3J ，8C 【解析】 【分析】 【详解】（1）由题意知，由静止释放M 后，ab 棒在绳拉力T 、重力mg 、安培力F 和轨道支持力N 及摩擦力f 共同作用下做沿轨道向上做加速度逐渐减小的加速运动直至匀速运动，当达到最大速度时，由平衡条件有： T ﹣mgsin θ﹣F ﹣f ＝0…① N ﹣mgcos θ＝0…② T ＝Mg …③又由摩擦力公式得 f ＝μN …④ ab 所受的安培力 F ＝BIL …⑤ 回路中感应电流 I mBLv R r=+L ⑥ 联解①②③④⑤⑥并代入数据得： 最大速度 v m ＝3m/s …⑦（2）由能量守恒定律知，系统的总能量守恒，即系统减少的重力势能等于系统增加的动能、焦耳热及摩擦而转化的内能之和，有： Mgh ﹣mghsin θ()212mM m v =++Q+fh …⑧ 电阻R 产生的焦耳热 Q R RR r=+Q …⑨ 根据法拉第电磁感应定律和闭合电路欧姆定律有：流过电阻R 的总电荷量 q I =△t …⑩ 电流的平均值 EI R r=+L ⑪ 感应电动势的平均值 E tΦ=V L V ⑫ 磁通量的变化量△Φ＝B •（Lh ）…⑬联解⑧⑨⑩⑪⑫⑬并代入数据得：Q R ＝26.3J ，q ＝8C7．如图所示，在倾角为30︒的斜面上，固定一宽度为0.25m L =的足够长平行金属光滑导轨，在导轨上端接入电源和滑动变阻器．电源电动势为 3.0V E =，内阻为 1.0r =Ω．质量20g m =的金属棒ab 与两导轨垂直并接触良好．整个装置处于垂直于斜面向上的匀强磁场中，磁感应强度为0.80T B =．导轨与金属棒的电阻不计，取210m/s g =．(1)如果保持金属棒在导轨上静止，滑动变阻器接入到电路中的阻值是多少；(2)如果拿走电源，直接用导线接在两导轨上端，滑动变阻器阻值不变化，求金属棒所能达到的最大速度值；(3)在第(2)问中金属棒达到最大速度前，某时刻的速度为10m/s ，求此时金属棒的加速度大小．【答案】(1) 5R =Ω (2) 12.5m/s v = (3) 21m/s a =【解析】(1)因为金属棒静止在金属轨道上，受力平衡，如图所示，安培力0F BIL =根据平衡条件知0sin30F mg =︒ 联立得sin300.5A mg I BL︒== 设变阻器接入电路的阻值为R ，根据闭合电路欧姆定律()E I R r =+， 联立计算得出5ER r I=-=Ω．(2)金属棒达到最大速度时，将匀速下滑，此时安培力大小，回路中电流大小应与上面情况相同，即金属棒产生的电动势， 0.55V 2.5V E IR ==⨯=， 由E BLv =得2512.5m/s 0.80.25E v BL ===⨯． (3)当棒的速度为10m/s，所受的安培力大小为2222'0.80.2510N 0.08N 5B L v F BI L R ⨯⨯===='安；根据牛顿第二定律得： 'sin30mg F ma ︒-=安 计算得出： 21m/s a =．【点睛】本题是金属棒平衡问题和动力学问题，关键分析受力情况，特别是分析和计算安培力的大小．8．如图所示，光滑、足够长的平行金属导轨MN 、PQ 的间距为l ，所在平面与水平面成θ角，处于磁感应强度为B 、方向垂直于导轨平面向上的匀强磁场中．两导轨的一端接有阻值为R 的电阻．质量为m 、电阻为r 的金属棒ab 垂直放置于导轨上，且m 由一根轻绳通过一个定滑轮与质量为M 的静止物块相连，物块被释放后，拉动金属棒ab 加速运动H 距离后，金属棒以速度v 匀速运动．求：（导轨电阻不计）（1）金属棒αb 以速度v 匀速运动时两端的电势差U ab ； （2）物块运动H 距离过程中电阻R 产生的焦耳热Q R ． 【答案】1）ab BlvR U R r =+（2）()()21sin 2R Q M m gH M m v R rθ⎡⎤=--+⎢⎥+⎣⎦【解析】(1)金属棒ab 以速度v 匀速运动时，产生的感应电动势大小为：E =Blv 由闭合电路欧姆定律得： EI R r=+ 金属棒αb 两端的电压大小为：U =IR 解得： BlvRU R r=+ 由右手定则可得金属棒ab 中的电流方向由a 到b ， 可知U ab 为负值，故： ab BlvRU R r=+ (2)物块运动H 距离过程中，设整个回路产生的焦耳热为Q ， 由能量守恒定律得：2211sin 22MgH mgH mv Mv Q θ=+++由焦耳定律得：2()Q I R r t =+2R Q I Rt =解得：21[(sin )()]2R Q M m gH M m v R rθ=--++ 【点睛】本题是一道电磁感应与电路、运动学相结合的综合题，分析清楚棒的运动过程、找出电流的房你想、应用能量守恒和功能关系等相关知识，是正确解题的关键．9．如图所示，导体棒ab 质量m 1=0.1kg ，，电阻10.3R =Ω，长度L=0.4m ，横放在U 型金属框架上。
