基础地下室结构实体混凝土强度

保障性住房（姚坊）一期工程结构实体检验方案编制单位：福建远方建设有限公司一、说明依据《混凝土结构工程施工质量验收规范》GB50204-2015的要求，对涉及到结构安全的重要部位应进行结构实体检验，承担结构实体检验的试验室应具有相应的资质。

根据杭保障性住房（姚坊）一期工程特点，为认真对待本次基础及主体结构实体检验，特制定本检验方案。

具体检测内容为：1、混凝土强度、钢筋保护层厚度，层高，楼板厚度；以及工程合同约定的项目，当工程合同无特别约定时，对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。

砖砌分项中的砌体砂浆饱满度、砌体垂直度、表面平整度、水平灰缝平直度、十皮灰缝水平厚度、楼（顶）面标高、洞口（后塞口）尺寸、轴线开间。

二、工程概况本工程地质勘察工作由福建磐基岩土工程勘察有限公司勘察，建筑面积:总建筑面积15634.139m2。

建筑高度：7#、9#、11#、12#、13#、15#/16#楼建筑高度均为18.25m，为二类高层建筑。

层数：7#、9#、11#、12#、13#、15#、16#建筑层数均为地上5层。

层高：7#、9#、11#、13#、15#、16#楼一层的高度均为2.19m，2~5层的高度均为3m；12#楼一层的高度为5.19m，2~5层的高度均为3m。

1、混凝土结构设计强度等级：2、钢筋保护层设计厚度：三、实体检验（一）混凝土分项（GB50204——2002）：1、混凝土强度检验1）混凝土标准养护试件的取样及留置规定：①每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；②每个工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；③当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；④每一楼层、同一配合比的混凝土，取样不得少于一次；⑤每次应至少留置一组标准养护试件，指导模板拆除的同条件养护试件的留置组数应根据实际需要确定。

目录目录 01、工程概况 (1)1.1各部位混凝土设计标号 (1)1.2楼板设计厚度 (2)1.3钢筋保护层厚度 (2)2、编制说明及依据 (2)2.1编制说明 (2)2.2编制依据 (2)3、结构实体检测 (3)3.1检验范围及内容 (3)3.2混凝土抗压强度回弹检测 (3)3.3结构实体钢筋保护层厚度检测 (6)3.4现浇楼板厚度 (11)1、工程概况工程名称：海南医学院公寓综合楼建设单位：海南大韵和房地产开发有限公司设计单位：海南华磊建筑设计咨询公司施工单位：海南省第五建筑工程公司监理单位：海南航达工程建设监理有限公司海南医学院公寓综合楼位于海口市城西学院路，地下室一层，地上A、B栋各27层。

地下室层高3.9m，一层层高4.2m，二层层高3.8m，以上标准层均为3m，建筑总高度94.6m。

本工程总建筑面积：39972m2（其中：地上36430m2,地下3542m2）。

本工程采用桩筏基础，上部结构采用钢筋混凝土框架-剪力墙结构。

1.1各部位混凝土设计标号1.2楼板设计厚度1.3钢筋保护层厚度2、编制说明及依据2.1编制说明根据海口市建设工程质量安全监督站海建质监总工字【2011】34号文件规定，结合本工程项目结构的特点和构件的重要性，特制定本检验专项方案。

2.2编制依据①本工程的施工图纸②本工程的施工组织设计③《混凝土结构工程施工质量验收规范》（CB50204-2002）④《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）等技术标准⑤《建筑工程施工质量验收统一标准》（GB5020300-2001）3、结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测由总监理工程师（建设单位项目专业负责人）组织施工项目部、项目监理相关人员见证下，由建设单位委托的有资质检测机构按结构实体检验方案进行见证检测，且实施过程由该项目的监理人员进行监督抽查。

3.1检验范围及内容本工程实体检验的范围及内容，范围包括：A、B栋地下室至地上二十七层混凝土结构。

结构实体混凝土强度检测背景随着建筑行业的快速发展，混凝土的使用频率逐渐增加，成为建筑结构中不可或缺的一部分。

然而，由于混凝土的成分、质量、饱和度等因素的不同，混凝土的强度也会有所不同。

因此，对于建筑结构中的混凝土进行强度检测变得至关重要。

检测方法检测混凝土强度的方法主要有以下几种：•非破坏检测方法•破坏检测方法非破坏检测方法非破坏检测方法是指无需损伤混凝土结构的检测方法，主要包括以下技术：•超声波检测技术•阻抗检测技术•电磁波检测技术•应力波检测技术这些方法可以通过对混凝土结构内部进行波传递分析，计算出混凝土的弹性模量和泊松比等参数，从而推算出混凝土的强度。

这种方法检测时间短，对混凝土结构无损坏，但准确度相对较低，需要根据实际情况综合考虑。

破坏检测方法破坏检测方法是指通过损伤混凝土结构来取得混凝土样本，然后对样本进行试验检测的方法。

这种方法通常需要对混凝土结构进行钻孔、取芯或者钢筋裸露等操作，对混凝土结构有一定的破坏。

主要包括以下技术：•取芯法检测技术•钢筋裸露法检测技术•混凝土钻孔检测技术这些方法通过对混凝土样本进行拉伸、压缩或弯曲等试验，从而得出混凝土的强度参数。

这种方法准确度较高，但对混凝土结构有损坏，需要根据实际情况综合考虑。

检测标准针对不同的混凝土结构，检测标准也不同。

目前较为常用的混凝土结构强度检测标准有以下几种：•标准方法检测（ASTM C39/C39M）•标准方法检测（ASTM C42/C42M）•标准方法检测（ASTM C78/C78M）•标准方法检测（ASTM C87/C87M）•标准方法检测（ISO 4012）这些标准分别适用于混凝土强度的拉伸、压缩或弯曲等不同试验方法，检测标准的选择需要根据实际情况进行综合考虑。

对于建筑结构中的混凝土强度检测，在选择检测方法和检测标准时，需要根据具体情况进行综合考虑，以保证检测结果的准确性和可靠性。

同时，在进行检测时需要注意安全和环保问题，防止对周边环境造成污染和损害。

混凝土结构实体检验方案对于涉及混凝土结构安全的重要部位应进行结构实体检验，结构实体检验的内容包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目，本工程中实体检验的内容为混凝土强度和钢筋保护层厚度，下面就将此两项内容的准备及检验进行介绍。

一、同条件养护试块强度检验规范规定：用同条件养护试块强度进行混凝土检验，所以施工中重点要做好同条件养护试块的制作。

1、同条件养护试块的制作同条件养护试块应在混凝土浇筑地点制备，混凝土同条件养护试块代表的是具体结构部位，对应的结构部位由甲方、监理及我部共同选定。

混凝土同条件养护试块的取样应由各方在混凝土浇筑入模处见证取样。

同一强度等级的同条件养护试块的留置数量不宜少于10组，留置数量也不应少于三组。

本工程同条件养护试块的具体留置部位及数量待甲方、监理与我部共同选定。

2、质量保证措施同条件养护试块质量保证措施主要有以下几点：（1）条件养护试块必须现场由专人及时制作；（2）试块制作拆模后应在试块上用黑笔写上同条件养护试块、强度等级、制作日期、结构部位的详细内容，然后放在钢筋笼里，放在对应的结构部位和结构一起养护；（3）同条件养护试块的养护应及时，在混凝土结构养护过程中，必须同时对同条件试块进行养护；因为同条件养护试块的试验日期约有20-40天，在此期间每天也应对试块进行养护。

（4）施工、质检、资料人员在每次混凝土浇筑后，及时检查试块的制作情况，施工、质检人员每天检查试块是否放在上表中对应的部位，是否及时养护；（5）试验人员在同条件养护试块达到规定的养护日期后，应及时送往试验室实验；（6）所有人员必须保护试块，严禁出现破坏、丢失试块的现象发生；二、钢筋保护层实体检验1、设计与规范对钢筋保护层的要求按结构设计要求，本工程钢筋保护层规定如下：注：表中梁、柱、板、剪力墙构件当与土水直接接触时，主筋保护层为50mm。

又按G560010-2002混凝土结构设计规范9.2条关于混凝土保护层的规定如下：纵向受力钢筋混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋公称直径。

结构实体检测报告文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-报告编号：169XXX建筑工程检测有限公司检测报告工程（产品）名称： XXX委托单位： XXX检测类别： XXX签发日期：年月日批准：审核：检测：XXX筑工程检测有限公司受XXX集团有限责任公司的委托(委托编号：RS/WT-ZT-00411)，对办公楼基础、地下室、C楼一至四层，A副楼一至四层的工程质量进行检测，检测项目有混凝土强度检测和钢筋保护层厚度检测。

接受委托后，我单位组织有关技术人员，依据国家现行有关规范、标准的规定，于2012年11月12日进入现场进行检测。

经检测人员现场检测及对检测数据的整理计算，得出检测结论，并编制本报告。

一、工程情况调查1、工程概况本工程为办公楼，地下两层，地上主楼24层，副楼20层，裙楼4层，总建筑面积86614.22m2，结构型式为框架剪力墙结构，基础类型为桩筏板基础。

受力钢筋保护层设计厚度：与土壤接触的构件，露天构件，水箱，室内卫生间及消防水池为2b类；其他为一类。

混凝土设计强度等级见表1。

表1混凝土设计强度等级2、参建单位建设单位：XXX；设计单位：XXX；监理单位：XXX；施工单位：XXX。

二、检测依据1. 该工程的设计图纸、设计文件及有关资料；2. 《XXX市城乡建设委员会关于进一步加强XXX市建筑工程主体结构检测管理的通知》【2010】174号；3.《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）；4.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011；5.《建筑结构检测技术标准》GB/T50344-2004；6.《建筑工程施工质量验收规范》GB50300-2001；7.《回弹法检测商品混凝土抗压强度技术规程》DBJ/T23-2011；8.《混凝土中钢筋检测技术规程》JGJ/T152-2008。

三、检测仪器所用仪器均经计量检定部门检定，在正常使用有效期内，检测环境正常，检测前后仪器性能良好，检测仪器汇总见表2。

建筑工程混凝土结构实体检测规定1总则1.0.1为进一步加强混凝土结构工程实体检测工作，明确检测办法，确保建筑工程质量，根据《混凝土结构工程施工质量验收规》(GB50204-2002) 以及有关技术标准，结合本市实际制定本规定。

1.0.2 本规定适用于新建、扩建、改建工程的混凝土结构实体检测。

1.0.3 建筑工程混凝土结构实体检测除应遵守本规定外，还应符合国家现行有关规、标准的要求。

2 2 基本规定2.0.1 本规定所称的混凝土结构实体检测，容包括混凝土强度、钢筋保护层厚度、现浇楼板厚度三项指标的检测。

同时，根据工程实际，可增加结构工程室空间尺寸的检测。

检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算等采用。

2.0.2 结构工程完工后，由建设单位按单体工程委托具有省建设厅颁发的建设工程结构检测资质并经市建筑工程安全质量监督总站根据有关规定考核合格的检测机构进行混凝土结构实体检测。

承担结构实体质量检测的检测机构不得与被检测工程的勘察、设计、施工、监理、材料供应等单位存在隶属关系或其他经济利益关系。

2.0.3 混凝土结构实体检测可根据实际情况，分别采用非破损、局部破损和非破损辅以局部破损等检测方法。

所用的检测仪器应通过计量检定，检测操作程序应符合相应规程规定。

2.0.4 混凝土结构实体检测方案应由施工单位项目质量（技术）负责人制定，项目总监理工程师审核，必要时，设计单位项目负责人可参与审核，经建设单位项目负责人批准。

混凝土结构实体检测方案的制定应符合抽取有代表性的楼层、构件并兼顾随机的原则，明确所抽检楼层的构件总数（地下室工程的混凝土强度检测应注明施工检验批数量和具体轴线），并在实施前将审批通过的混凝土结构实体检测方案报市建筑工程安全质量监督总站备案。

2.0.5 凡被市建委列入质量安全重点监管的施工企业施工或列入重点监管的预拌混凝土生产企业供应混凝土的工程，按有关规定要求，加大结构实体检测数量。

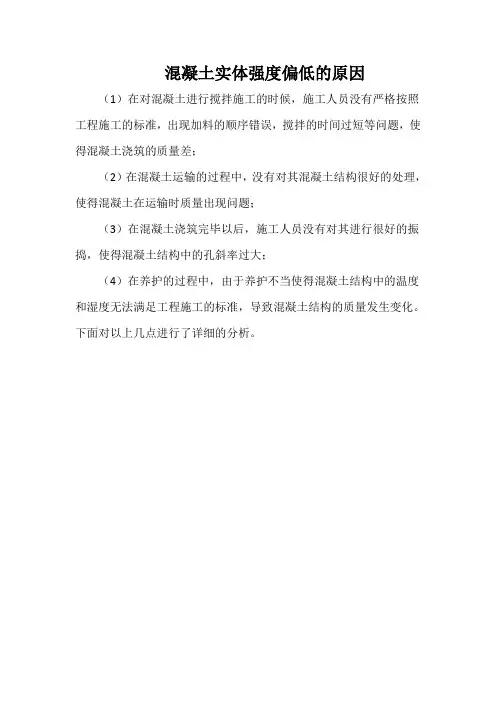

混凝土实体强度偏低的原因（1）在对混凝土进行搅拌施工的时候，施工人员没有严格按照工程施工的标准，出现加料的顺序错误，搅拌的时间过短等问题，使得混凝土浇筑的质量差；
（2）在混凝土运输的过程中，没有对其混凝土结构很好的处理，使得混凝土在运输时质量出现问题；
（3）在混凝土浇筑完毕以后，施工人员没有对其进行很好的振捣，使得混凝土结构中的孔斜率过大；
（4）在养护的过程中，由于养护不当使得混凝土结构中的温度和湿度无法满足工程施工的标准，导致混凝土结构的质量发生变化。

下面对以上几点进行了详细的分析。

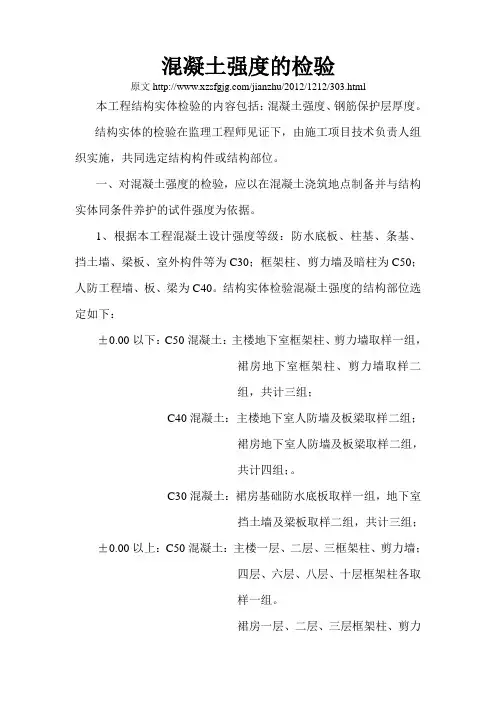

混凝土强度的检验原文/jianzhu/2012/1212/303.html 本工程结构实体检验的内容包括：混凝土强度、钢筋保护层厚度。

结构实体的检验在监理工程师见证下，由施工项目技术负责人组织实施，共同选定结构构件或结构部位。

一、对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。

1、根据本工程混凝土设计强度等级：防水底板、柱基、条基、挡土墙、梁板、室外构件等为C30；框架柱、剪力墙及暗柱为C50；人防工程墙、板、梁为C40。

结构实体检验混凝土强度的结构部位选定如下：±0.00以下：C50混凝土：主楼地下室框架柱、剪力墙取样一组，裙房地下室框架柱、剪力墙取样二组，共计三组；C40混凝土：主楼地下室人防墙及板梁取样二组；裙房地下室人防墙及板梁取样二组，共计四组；。

C30混凝土：裙房基础防水底板取样一组，地下室挡土墙及梁板取样二组，共计三组；±0.00以上：C50混凝土：主楼一层、二层、三框架柱、剪力墙；四层、六层、八层、十层框架柱各取样一组。

裙房一层、二层、三层框架柱、剪力墙各取样一组。

共计十组C30混凝土：主楼一层、二层、三层梁板；五层、七层、九层、十层墙梁板各取一组。

裙房基础防水底板，地下室墙、梁板，一层、二层、三层梁板各取样一组。

共计十组。

2、同条件养护试件拆模后，放置在墙柱根部，梁板上，采取相同的养护。

3、自试件成型之日起，逐日累计达到600℃.d时所对应的龄期，0℃以下的龄期不计入。

等效养护龄期不应小于14d，也不宜大于60d。

4、同条件养护试件的强度代表值应根据强度试验结果，乘折算系数1.10取用。

二、钢筋保护层厚度检验，梁类构件对全部纵向受力钢筋的保护层厚度进行检验；板类构件抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，在有代表性的部位测量1点。

1、受力钢筋保护层厚度检验选定的结构部位如下：主楼：一层、二层、三层、五层、七层、十层的梁板；裙房一层、二层、三层梁板，每层现场随机抽取梁板各五个构件。

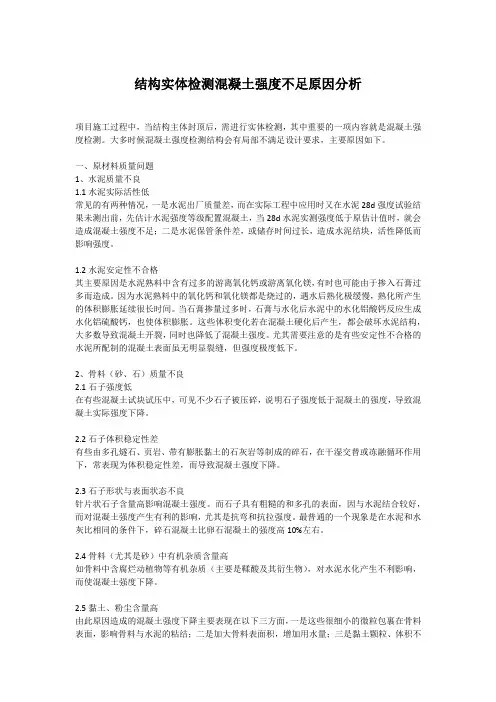

结构实体检测混凝土强度不足原因分析项目施工过程中，当结构主体封顶后，需进行实体检测，其中重要的一项内容就是混凝土强度检测。

大多时候混凝土强度检测结构会有局部不满足设计要求，主要原因如下。

一、原材料质量问题1、水泥质量不良1.1水泥实际活性低常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。

1.2水泥安定性不合格其主要原因是水泥熟料中含有过多的游离氧化钙或游离氧化镁，有时也可能由于掺入石膏过多而造成。

因为水泥熟料中的氧化钙和氧化镁都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。

当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。

这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。

尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。

2、骨料（砂、石）质量不良2.1石子强度低在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。

2.2石子体积稳定性差有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。

2.3石子形状与表面状态不良针片状石子含量高影响混凝土强度。

而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。

最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。

2.4骨料（尤其是砂）中有机杂质含量高如骨料中含腐烂动植物等有机杂质（主要是鞣酸及其衍生物），对水泥水化产生不利影响，而使混凝土强度下降。

地下室基础结构验收在建筑工程中，地下室基础结构的验收是至关重要的一个环节。

它不仅关系到整个建筑的稳定性和安全性，还直接影响着后续工程的顺利进行。

今天，就让我们来详细了解一下地下室基础结构验收的相关内容。

地下室基础结构，作为建筑物的根基，承载着整个上部结构的重量。

其施工质量的好坏，直接决定了建筑物的使用寿命和安全性。

因此，在进行验收时，必须要严格按照相关的规范和标准进行，确保每一个细节都符合要求。

验收工作首先要从施工资料的审查开始。

施工单位需要提供详细的施工方案、技术交底、原材料的质量证明文件、检验报告、施工过程中的各项记录等。

这些资料是对施工过程的全面记录，能够反映出施工是否符合规范和设计要求。

如果资料不齐全或者存在问题，那么就需要施工单位进行补充和完善。

在资料审查合格后，接下来就是对地下室基础结构的实体进行检查。

这包括对基础的尺寸、标高、平整度、垂直度等进行测量。

例如，基础的长宽尺寸必须符合设计要求，误差不能超过规定的范围；基础的标高要准确，以保证后续楼层的高度符合设计；平整度和垂直度则影响着结构的稳定性和外观质量。

钢筋工程也是验收的重点之一。

要检查钢筋的品种、规格、数量、位置、间距、锚固长度、接头位置和方式等是否符合设计和规范要求。

钢筋的绑扎要牢固，不能有松动和移位的现象。

同时，还要检查钢筋的保护层厚度是否满足要求，保护层过薄会导致钢筋锈蚀，影响结构的耐久性；保护层过厚则会减小结构的有效截面，降低承载能力。

混凝土工程的验收主要包括混凝土的强度、外观质量和裂缝情况。

混凝土的强度是通过试块的抗压试验来确定的，如果强度达不到设计要求，那么就需要进行进一步的检测和处理。

外观质量方面，要检查混凝土表面是否平整、光滑，有无蜂窝、麻面、孔洞、露筋等缺陷。

对于裂缝，要观察其位置、宽度、长度和形态，并分析其产生的原因。

一般来说，细微的收缩裂缝是允许存在的，但如果裂缝宽度过大或者是结构性裂缝，就必须采取相应的处理措施。

结构实体检验专项方案工程结构实体检测是工程质量管理的重要控制手段，它能直接反映工程结构安全和使用功能情况，为加强工程质量管理，严格控制施工程序，确保工程质量特编制本工程实体检测方案。

结构实体检验的目的是为了加强混凝土结构的施工质量验收，真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。

一、工程概况1、工程简介本项目位于三亚市鹿回头滨海区南端，为中国科学院三亚深海所配套生活园区工程，由4栋24层住宅（4#、5#、8#、9#楼）、2栋29层住宅（6#、7#楼）、1栋20层住宅（3#楼）、2栋22层住宅（1#、2#楼）组成，总建筑面积124485.20㎡，设有二个地下室，分为地下室一和地下二，地下室总建筑面积17566.08平方米。

其中，地下室、2#、4#~10#楼及会所已经竣工，拟建的建筑物为1#、3#楼。

基础设计等级乙级，主体结构抗震设计等级为四级，建筑抗震设防类别丙类，地震设防烈度六度0.05g，建筑物安全等级二级，场地类别为Ⅱ类，地面粗糙度类别A类，建筑工程等级二级，屋面防水等级Ⅰ级，结构设计使用年限50年。

开工时间：2018年3月1日，竣工时间：2019年6月30日，计划工期为487天。

2、工程结构特征2.1混凝土强度等级：2.2钢筋保护层厚度：2.3楼板厚度（单位：mm）：二、编制依据编制依据主要有但不限以下工程建设标准强制性条文，及其他有关法律、法规，规章，管理文件等；1、《建设工程质量管理条例》（国务院令279号）；2、《建筑工程施工质量验收统一标准》GB50300-2013；3、《混凝土结构工程施工质量验收规范》GB50204-2015；4、《混凝土结构工程施工规范》GB506666-2011；5、《混凝土质量控制标准》GB50164-2011；6、《混凝土强度检验评分标准》GBJ107-2010；7、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011；8、《建筑施工手册》第四版；9、《海口市建筑工程结构实体检验暂行规定》；10、《建筑工程主体结构施工质量控制》11、《结构混凝土性能现场检测技术》；12、结构施工图纸。

混凝土结构实体检验公开资料显示，建筑施工过程中，混凝土强度不合格，可能会造成结构承载能力下降、使用年限降低；抗渗，抗冻性能及耐久性下降等后果。

依据国标50204《混凝土结构工程施工质量验收规范》，混凝土结构子分部工程施工质量验收，除了观感质量应合格外，结构实体检验也必须合格。

结构实体检验主要针对涉及混凝土结构安全的有代表性的部位进行，包括三大项内容：①混凝土强度、②钢筋保护层厚度、③结构位置与尺寸偏差。

一、混凝土强度检验①同条件养护试件②回弹-取芯法结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用：同条件养护试件方法；当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹-取芯法进行检验。

混凝土强度检验时的等效养护龄期可取口平均温度逐日累计达到600°C∙d时所对应的龄期，且不应小于14d。

日平均温度为0℃及以下的龄期不计入。

冬期施工时，等效养护龄期计算时温度可取结构构件实际养护温度，也可根据结构构件的实际养护条件，按照同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则由监理、施工等各方共同确定。

同条件养护试件强度检验1、同条件养护试件的取样和留置应符合下列规定：（1）同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内；（2）同条件养护试件应在混凝土浇筑入模处见证取样；（3）同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法；（4）同一强度等级的同条件养护试件不宜少于10组，且不应少于3组。

每连续两层楼取样不应少于1组；每2000m3取样不得少于一组。

2、每组同条件养护试件的强度值应根据强度试验结果按现行国家标准《普通混凝土力学性能试验方法标准》国标/T50081的规定确定。

3、对同一强度等级的同条件养护试件，其强度值应除以0.88后按现行国家标准《混凝土强度检验评定标准》国标/T50107的有关规定进行评定，评定结果符合要求时可判结构实体混凝土强度合格。

混凝土强度（砼结构）地下室的地基与基础分部工程的混凝土强度，每层地下室的梁和柱（或剪力墙）构件均按混凝土施工检验批进行检测，每一混凝土施工检验批柱（剪力墙）、梁构件抽检数量均不应少于3个，当采用无梁楼盖时，柱（剪力墙）抽检数量不应少于6个；无地下室的地基与基础分部工程的混凝土强度应采用钻芯法检测，每一强度等级混凝土，单层建筑面积＜3000m2的，承台或基础梁构件抽取不少于1组芯样。

单层建筑面积≥3000m2且＜6000 m2的，承台或基础梁构件抽取不少于2组芯样。

单层建筑面积≥6000 m2的，承台或基础梁构件抽取不少于3组芯样。

在6000 m2基础上，单层建筑面积每增加1000m2的，各增加1组芯样。

每组芯样不应少于3个；本工程非地下室基础取芯为每栋一组，一组三个。

主体结构分部工程的混凝土强度，抽检的楼层数不少于总楼层数的1/3，且每一强度等级混凝土构件均应分别抽检，每一抽检楼层的柱（剪力墙）构件抽检的数量不应少于所抽检楼层柱（剪力墙）构件总数的5%且不少于3个，梁构件抽检的数量不应少于所抽检楼层梁构件总数的3%且不少于3个，当采用无梁楼盖时，柱构件每层应抽检构件总数的10%且不少于6个；1、指标说明：反映混凝土梁、墙、柱强度。

2、评判标准：根据《回弹法检测混凝土抗压强度技术规程》（JGJ-T23-2011)编制注：表中回弹平均值为下限值，回弹数值最低不得低于下限值。

3、测量工具：回弹仪和碳化检测工具4、测量方法和数据记录：(1) 每层选取柱、梁或剪力墙进行回弹。

每处回弹数据16个为一组，去掉三个最大值，三个最小值。

剩下10个数据计算回弹平均值。

(2) 回弹部位进行碳化测试，结合回弹平均值获得强度换算值（可对照上表）。

(3) 浇筑完成28天后2-3天内完成混凝土强度检测。

钢筋保护层厚度（砼结构）主体结构分部工程的钢筋保护层厚度，抽检的楼层数不少于总楼层数的1/3，每一抽检楼层的梁和板构件抽检的数量均不应少于所抽检楼层各自构件总数的2％且不少于5个，当采用无梁楼盖时，板构件每抽检层应抽检构件总数的4%且不少于10个；本工程抽两层，每层五梁、五板1、指标说明：反映混凝土结构保护层厚度。

武汉统建百步亭联合置业有限公司幸福时代一期地下室工程结构实体检测方案建设单位：武汉统建百步亭联合置业有限公司监理单位：武汉中建工程监理有限公司施工单位：大冶建工集团有限责任公司结构实体检测方案一、工程简介幸福时代一期地下室位于幸福大道与建设渠路交汇处，结构型式为框架剪力墙，建筑面积为20746.61㎡，目前工程形进度为地下室结构完。

本次结构实体检测范围为地下室主体结构。

该工程由武汉统建百步亭联合置业有限公司建设，武汉市建筑设计院设计，武汉中建工程监理有限公司监理，施工。

工程报监号为0316-11-0237 。

二、检测项目、方法及确定原则主体结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、柱的纵筋数量和剪力墙、楼板的钢筋间距等。

（1）混凝土强度检测应涵盖所有设计强度等级，每个强度等级检测数量不少于五个构件。

混凝土设计强度等级C50及以上的构件采用钻芯法检测，混凝土设计强度等级C45及以下的构件采用回弹法检测，地下室、首层和顶层必须检测。

回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面；（2）钢筋保护层厚度可采用电磁感应法或剔凿法检测，梁类、板类构件应各抽取构件数量的2%且各不少于5个构件进行检验，悬挑构件在所检构件中的比例不宜小于50%；对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量一点；（3）混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼层数量不少于建筑总层数的30%，每楼层检测楼板数量不少于该层楼板构件总数的10%，且不少于三块，每块板检测五个点，在四个角及中部各取一点；（4）钢筋数量及间距检测采用电磁感应法，检测柱纵筋数量、楼板X向、Y向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距。

检测楼层数量不少于建筑总层数的30%，每楼层检测构件数量不少于该层构件总数的10%，且不少于三根；三、检测依据中华人民共和国国家标准《混凝土结构工程施工质量验收规范》（2011年版）(GB 50204-2002) 中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011)《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）中国工程建设标准化协会标准《钻芯法检测混凝土强度技术规程》（CECS 03:2007）武汉市建筑设计院设计图纸国家建筑标准设计图集 11G101-1 03G101-1四．检测数量及部位所有项目均应注明检测总量和具体部位，要求具体到构件。

结构实体混凝土强度的检测方法一、回弹法。

回弹法可是检测结构实体混凝土强度的一个小能手呢。

它的原理呀，就是利用回弹仪来测定混凝土表面的硬度，然后根据硬度和强度之间的关系，大致推算出混凝土的强度。

这就像是给混凝土做一个小小的“硬度测试”。

回弹仪就像一个小锤子，轻轻一弹，就能得到一个数值。

不过呢，这个方法也有它的小缺点哦。

比如说，混凝土的表面状态会对结果有影响，如果表面不平整或者有碳化现象，那测出来的结果可能就不太准啦。

所以在使用回弹法的时候呀，得先把混凝土表面清理干净，保证测试的准确性。

二、钻芯法。

钻芯法就有点像给混凝土做个小手术啦。

它是直接从结构实体上钻取混凝土芯样，然后把芯样拿到实验室里去做抗压试验，这样得出来的强度结果就比较直接、准确。

但是呢，钻芯法也不是完美的。

它会对结构实体造成一定的损伤，就像给混凝土身上开了个小口子，所以不能在一个地方乱钻一通。

而且钻芯的过程也比较麻烦，成本相对也高一些。

不过要是对混凝土强度的准确性要求很高的话，钻芯法还是很靠谱的。

三、超声 - 回弹综合法。

这个方法就比较聪明啦。

它把超声法和回弹法结合起来。

超声法是通过测量超声波在混凝土中的传播速度来推断混凝土的强度。

它和回弹法结合起来呀，就可以互相弥补不足。

因为超声法对混凝土内部的质量比较敏感，而回弹法对表面硬度敏感。

这样综合起来，就能得到一个更准确的混凝土强度结果啦。

就像是两个小伙伴，一个擅长看里面，一个擅长看表面，一起合作，把混凝土强度这个小秘密看得更透彻。

不过这个方法操作起来也有点小复杂，需要同时掌握超声和回弹两种检测技术呢。

四、拔出法。

拔出法也是一种有趣的检测方法哦。

它是在混凝土中埋入一个锚固件，然后通过拔出这个锚固件所需要的力来确定混凝土的强度。

这就像是在和混凝土玩一个小小的拔河游戏，看混凝土有多大力气拉住这个锚固件。

但是呢，这种方法也受到很多因素的影响，比如锚固件的埋设深度、角度等。

如果这些没做好，那结果也会有偏差的。

马銮湾医院混凝土结构实体检测方案厦门特房建设工程集团有限公司2018年10月目录一、编制依据 (3)二、工程概况 (3)（一）参建单位情况： (3)（二）建筑概况 (4)（三）结构设计概况 (5)1.结构设计标准............................................ - 4 -2. 混凝土强度等级......................................... - 4 -2.1. 楼板设计厚度 (7)2.2. 编制说明 (7)三、结构实体检测 (8)3.1. 混凝土同条件试块： (8)3.2. 结构实体钢筋保护层厚度检验............................. - 9 -3.3. 板厚.................................................. - 10 -3.4. 回弹.................................................. - 10 -3.5. 外观实测实量 (15)3.6.结构实体钢筋保护层厚度检验 (18)3.7. 其他 (19)一、编制依据1、《建筑地基基础施工质量验收规范》GB50202-20022、《建筑工程施工质量验收统一标准》GB50300-2013；3、《混凝土结构工程施工质量验收规范》GB50204-2015；4、《混凝土结构工程施工规范》GB50666-20115、《混凝土质量控制标准》（GB50164-2011）6、《混凝土外加剂应用技术规范》501197、《混凝土泵送施工技术规程》JGJ/T10-20118、设计图纸、设计修改文件9、施工组织设计10、温度后浇带改膨胀后浇带施工方案11、工程承包合同、及施工用图纸等；12、《工程测量规范》(GB/T50328-2016)13、《混凝土强度检验评定标准》（GB/T50107-2017）14、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2017)15、【建筑施工手册】第五版；16、程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

对结构实体砼强度检测鉴定的评定依据和方法随着国家的进步，经济的快速增长，基础设施的建设逐年增大，但随之而来的一些质量争议也逐渐增多。

而基础设施的建设都离不开砼，所以质量争议中，砼的强度是否满足设计要求是大家争议的焦点，也是建设工程主体结构是否能够满足设计年限的根本。

但现在很多的鉴定公司的工程质量鉴定人员并没有施工经验，更没有设计经验，有些专家虽然是具有高级工程师资格，但也并不都是建筑工程类的学历，即使有些人是建筑工程类学历，但从事的也是一些单位的和建筑相关的管理工作。

因为这一批人具备申请质量鉴定的资格，比如工作年限、学历、职称等等！但是工程质量鉴定中的结构工程鉴定是鉴定中的关键工作，是判定结构是否安全的重要环节。

检测人员应该具备一定的施工经验，除了熟悉应用砼鉴定检测规范，更应该了解现行的国家验收规范，还需要懂得一些设计知识及相关的理论知识，以免对工程质量的评判做出错误的判定，造成不必要的经济损失。

在砼强度的检测鉴定过程中笔者发现很多鉴定公司的鉴定人员因为上述原因，对砼强度的评定过程很不科学，在鉴定的结论中只按检测规范的相应规定执行，按照检测规范的相关检测及计算方法计算完之后与施工图设计砼强度直接对比，然后直接出具是否符合设计的结论。

例如一般的检测公司，均根据他们检测计算的砼强度推定值，对砼的强度等级是否满足设计要求进行评判。

他们往往只知道按照检测规范的相关规定检测，忽略现行的GB施工验收规范。

殊不知检测的目的是评判是否符合设计要求，而是否符合设计要求是为了验收。

根据笔者多年的施工经验，以及参与过多次的鉴定工作，本人谈一下，在砼强度的鉴定及检测过程中，如何正确的选择规范及根据相应的规范进行评定。

砼强度的鉴定检测工作一般主要需要如下现行国家规范：“《建筑工程施工质量验收规范》GB50300-2013、《建筑结构检测技术标准》GB50344-2004、《钻芯法检测混凝土抗压强度》JGJ/T384-2016、《回弹法检测混凝土抗压强度》JGJ/T23-2011、《混凝土强度检验评定标准》GB50107- 2010、《混凝土结构设计规范》GB50010-2002、《混凝土结构工程施工验收规范》GB50204-2015”下面章节详细阐述砼结构工程鉴定检测中这些规范应用。
