某带地下室多层钢框架结构设计A Multi-Storey Steel Frame Structure Design with Basement于澎涛(上海环境工程设计研究院有限公司，上海200072)YU Peng-tao(Shanghai Environmental Engineering Design and Research Institute Co. Ltd., Shanghai 200072, China)【摘要】主要介绍上海某办公及质检楼的结构设计过程。

上部结构形式为多层钢框架，地下室采用桩承台+防水板的基础形式。

同时，对结构方案、设计过程中遇到问题的解决方法进行详细介绍，为类似工程提供借鉴。

【A bst 「a c t】This paper introduces the structural design process of a n office and quality inspection building in Shanghai. The superstructure is amulti-storey steel frame, and the basement is a pile cap with waterproof slab foundation,meanwhile, it gives a detailed introduction to the structural scheme and the solutions to the problems encountered in the design process, so as to provide reference for similar projects.【关键词】多层钢框架；桩承台+防水板；箱形截面【Keywords 】multistory steel frame structure; pile cap + waterproof p late; box section【中图分类号】TU 398+.2【文献标志码】A【文章编号】1007-9467(2021)02-0009-03[DOI ] 10.13616/j .cnki .gcjsysj .2021.02.203建筑与结构设计A rchitectural and Structural Design1工程概况本工程位于上海市松江东部工业区书敏路以北、申港路以 西，单体名称为办公及质检楼。

第三节框架结构的计算简图4.3.1 梁、柱截面尺寸框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。

初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。

1、梁截面尺寸确定2、柱截面尺寸柱截面尺寸可直接凭经验确定，也可先根据其所受轴力按轴心受压构件估算，再乘以适当的放大系数以考虑弯矩的影响。

即框架柱的截面宽度和高度均不宜小于300mm，圆柱截面直经不宜小于350mm，柱截面高宽比不宜大于3。

为避免柱产生剪切破坏，柱净高与截面长边之比宜大于4，或柱的剪跨比宜大于2。

3、梁截面惯性矩在结构内力与位移计算中，与梁一起现浇的楼板可作为框架梁的翼缘，每一侧翼缘的有效宽度可取至板厚的6倍；装配整体式楼面视其整体性可取等于或小于6倍；无现浇面层的装配式楼面，楼板的作用不予考虑。

设计中，为简化计算，也可按下式近似确定梁截面惯性矩I：4.3.2 框架结构的计算简图1、计算单元框架结构房屋是空间结构体系，一般应按三维空间结构进行分析。

但对于平面布置较规则的框架结构房屋，为了简化计算，通常将实际的空间结构简化为若干个横向或纵向平面框架进行分析，每榀平面框架为一计算单元。

就承受竖向荷载而言，当横向（纵向）框架承重，且在截取横向（纵向）框架计算时，全部竖向荷载由横向（纵向）框架承担，不考虑纵向（横向）框架的作用。

当纵、横向框架混合承重时，应根据结构的不同特点进行分析，并对竖向荷载按楼盖的实际支承情况进行传递，这时竖向荷载通常由纵、横向框架共用承担。

2、计算简图在框架结构的计算简图中，梁、柱用其轴线表示，梁与柱之间的连接用节点表示，梁或柱的长度用节点间的距离表示，框架柱轴线之间的距离即为框架梁的计算跨度；框架柱的计算高度应为各横梁形心轴线间的距离，当各层梁截面尺寸相同时，除底层外，柱的计算高度即为各层层高。

对于梁、柱、板均为现浇的情况，梁截面的形心线可近似取至板底。

对于底层柱的下端，一般取至基础顶面；当设有整体刚度很大的地下室；且地下室结构的楼层侧向刚度不小于相邻上部结构楼层侧向刚度的2倍时，可取至地下室结构的顶板处。

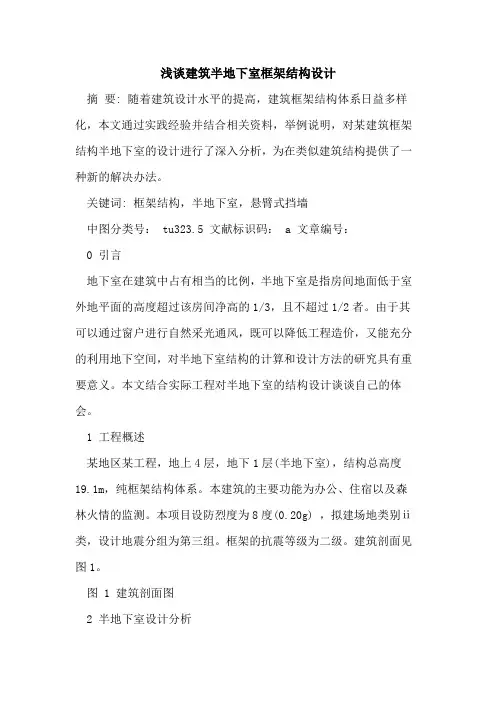

浅谈建筑半地下室框架结构设计摘要: 随着建筑设计水平的提高，建筑框架结构体系日益多样化，本文通过实践经验并结合相关资料，举例说明，对某建筑框架结构半地下室的设计进行了深入分析，为在类似建筑结构提供了一种新的解决办法。

关键词: 框架结构，半地下室，悬臂式挡墙中图分类号： tu323.5 文献标识码： a 文章编号：0 引言地下室在建筑中占有相当的比例，半地下室是指房间地面低于室外地平面的高度超过该房间净高的1/3，且不超过1/2者。

由于其可以通过窗户进行自然采光通风，既可以降低工程造价，又能充分的利用地下空间，对半地下室结构的计算和设计方法的研究具有重要意义。

本文结合实际工程对半地下室的结构设计谈谈自己的体会。

1 工程概述某地区某工程，地上4层，地下1层(半地下室)，结构总高度19.1m，纯框架结构体系。

本建筑的主要功能为办公、住宿以及森林火情的监测。

本项目设防烈度为8度(0.20g) ，拟建场地类别ⅱ类，设计地震分组为第三组。

框架的抗震等级为二级。

建筑剖面见图1。

图 1 建筑剖面图2 半地下室设计分析由于半地下室对上部结构的约束是非常有限的，因此结构的嵌固端必须取在基础顶部。

在建筑的结构计算中，半地下室与上部结构必须整体考虑，从而半地下室的结构选型对整个结构的计算的影响是不可忽略的。

本工程的结构计算采用 satwe 进行弹性分析。

2． 1 常规设计及存在的问题对于半地下室的设计通常采用的方法主要有两种:一种( 后文称为“方法一”) 是在地下室的挡土一侧设置剪力墙，由于建筑上需要通过大窗来进行自然通风采光，所以剪力墙的设置一般只高出填土高度的 100 mm ～ 300 mm，并不是沿底层柱全高设置(见图2)；图 2 半地下室设计方法一另一种( 后文称为“方法二”) 就是在主体结构外围另外设置挡土结构，即挡土结构与主体结构完全脱离，两者一般间距为1.5 m 以上，保证地震时，互相不发生碰撞( 见图 3) 。

基础与地下室构造基础与地下室构造2010-07-27 23：54第七章基础与地下室第一节地基与基础一、地基与基础的概念基础是建筑物与土层直接接触的部分，它承受建筑物上部结构传下来的全部荷载，并将这些荷载及本身的重量一并传给地基。

地基，在建筑工程中，把支撑建筑物重量的土层叫地基。

直接承受建筑物荷载的土层叫持力层，持力层以下的土层为下卧层，它不是建筑物的组成部分。

根据土层的结构组成和承载能力，可分为人工地基和天然地基，如图7-1所示。

图7-1凡自身具有足够的强度并能直接承受建筑物整体荷载的土壤层称为天然地基。

凡土层自身承载能力弱，或建筑物整体荷载较大，需对该土壤层进行人工加工或加固后才能承受建筑物整体荷载的地基称为人工地基。

其加固处理方法有以下几种；1.压实法。

用打夯机、重锤、碾压机等对土层进行夯打碾压和振动方法将土层压(夯)实，此法简单易行，且提高地基承载能力效果较好。

2.换土法。

当地基土为杂填土、淤泥、充填土等不能做地基时，采用换土方法，换上承载能力强的土壤，分层压实。

一般选用压缩性低无侵蚀性材料，如粘土、砂、碎石等。

3.打桩法。

当建筑物层多且高、荷载大时、而地基土比较松软时，一般采用打桩，做成桩基。

常见的桩基有支撑桩、钻孔桩、振动桩、爆破桩等。

如图7-2所示。

采用打桩做桩基时，应在桩顶加做承台梁或承台板，以合理传递荷载。

图7-2图7-2二、地基应满足的要求1.强度：地基要有足够的承载能力。

2.变形：地基要有均匀的压缩量。

保证建筑物在许可的范围内可均匀下沉，避免不均匀沉降，致使建筑物产生开裂变形。

3.稳定：要求地基具有抵抗产生滑坡、倾斜的能力。

当地基高差较大时，应加设挡土墙，防止滑坡变形的出现。

三、影响基础设置深度的因素基础的设置深度是指室外设计标高至基础底面的垂直高度，如图7-1所示。

基础埋深≤4m时为浅基础，>5m时为深基础。

基础的埋深受到多种因素的制约，如基础设有足够的土层包围，基础底面持力层受到的压力会把基础四周的土挤出，致使基础产生滑移而失去稳定。

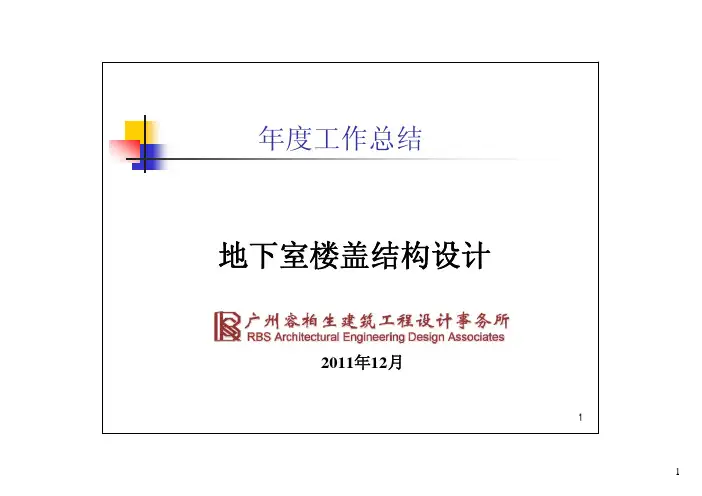

2011年12月
地下室设置必要性
地下室设置的作用1
一、地下室分类
二、多层地下室楼盖形式
地下室结构构成
地下室底板
地下室室外顶板地下室楼层
塔楼首层顶板
楼盖平面示意图
加腋整间大板
加腋整间大板
11
带托板无梁楼盖
14
空心密肋楼盖
15
三、各层地下室楼盖荷载取值
消防车荷载
四、地下室楼盖采用的结构形式及经济对比根据各楼层的荷载取值，一般情况下各层的楼盖采用的结构形式
人防顶板经济对比
计算条件
计算结果
经济对比
地下室车库经济对比
主次梁结构
主次梁结构计算结果
十字梁结构
十字梁结构计算结果
井字梁结构
井字梁结构计算结果
无梁楼盖
32
计算结果
33
经济对比
材料用量统计表
结论1、
5、当地下室层数较多（
首层顶板
结论
工程实例
五、楼盖设计及计算方法
加腋梁板设计及计算
加腋梁计算简图
αγ
跨长加腋系数、梁高加腋系数
45
⏹加腋梁与加腋板都是通过增加厚度来提高支座的刚度，减
1MN MX X Y Z -33.447-3.1427.16757.47487.781118.088148.395AUG 23 2011ELEMENT SOLUTION MN MX X Y
Z -33.454-3.14627.16357.47287.781118.09148.398AUG 23 2011图一：X 向跨板的弯矩图图二：Y 向跨板的弯矩图
ANSYS。

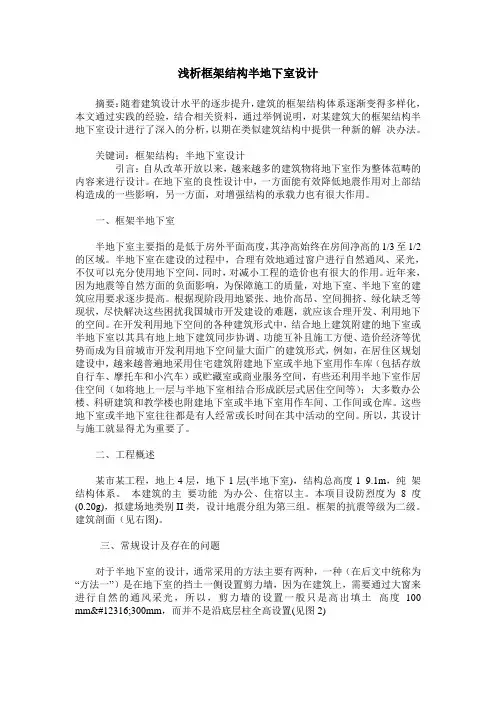

浅析框架结构半地下室设计摘要：随着建筑设计水平的逐步提升，建筑的框架结构体系逐渐变得多样化，本文通过实践的经验，结合相关资料，通过举例说明，对某建筑大的框架结构半地下室设计进行了深入的分析，以期在类似建筑结构中提供一种新的解决办法。
