【结构设计】地下室结构设计要点和易错总结

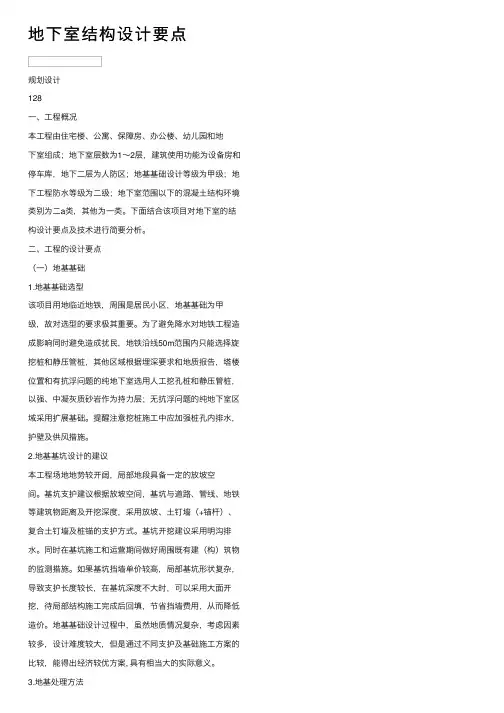

地下室结构设计要点规划设计128⼀、⼯程概况本⼯程由住宅楼、公寓、保障房、办公楼、幼⼉园和地下室组成；地下室层数为1～2层，建筑使⽤功能为设备房和停车库，地下⼆层为⼈防区；地基基础设计等级为甲级；地下⼯程防⽔等级为⼆级；地下室范围以下的混凝⼟结构环境类别为⼆a类，其他为⼀类。

下⾯结合该项⽬对地下室的结构设计要点及技术进⾏简要分析。

⼆、⼯程的设计要点（⼀）地基基础1.地基基础选型该项⽬⽤地临近地铁，周围是居民⼩区，地基基础为甲级，故对选型的要求极其重要。

为了避免降⽔对地铁⼯程造成影响同时避免造成扰民，地铁沿线50m范围内只能选择旋挖桩和静压管桩，其他区域根据埋深要求和地质报告，塔楼位置和有抗浮问题的纯地下室选⽤⼈⼯挖孔桩和静压管桩，以强、中凝灰质砂岩作为持⼒层；⽆抗浮问题的纯地下室区域采⽤扩展基础。

提醒注意挖桩施⼯中应加强桩孔内排⽔，护壁及供风措施。

2.地基基坑设计的建议本⼯程场地地势较开阔，局部地段具备⼀定的放坡空间。

基坑⽀护建议根据放坡空间，基坑与道路、管线、地铁等建筑物距离及开挖深度，采⽤放坡、⼟钉墙（+锚杆）、复合⼟钉墙及桩锚的⽀护⽅式。

基坑开挖建议采⽤明沟排⽔。

同时在基坑施⼯和运营期间做好周围既有建（构）筑物的监测措施。

如果基坑挡墙单价较⾼，局部基坑形状复杂，导致⽀护长度较长，在基坑深度不⼤时，可以采⽤⼤⾯开挖，待局部结构施⼯完成后回填，节省挡墙费⽤，从⽽降低造价。

地基基础设计过程中，虽然地质情况复杂，考虑因素较多，设计难度较⼤，但是通过不同⽀护及基础施⼯⽅案的⽐较，能得出经济较优⽅案, 具有相当⼤的实际意义。

3.地基处理⽅法地基处理设计时，应考虑上部结构，基础和地基的共同作⽤，必要时应采取有效措施，加强上部结构的刚度和强度，以增加建筑物对地基不均匀变形的适应能⼒。

对已选定的地基处理⽅法，宜按建筑物地基基础设计等级，选择代表性场地进⾏相应的现场试验，并进⾏必要的测试，以检验设计参数和加固效果，同时为施⼯质量检验提供相关依据。

地下室结构设计存在的问题和要点分析随着城市人口不断增加、用地日益紧张，地下室在城市建设中扮演着越来越重要的角色。

一个合理的地下室结构设计，不仅能最大限度地利用土地资源，还能提高建筑物的使用价值。

然而，随着地下室建设的规模越来越大、复杂度越来越高，地下室结构设计也面临着一系列的问题。

本文将对地下室结构设计存在的问题和要点进行分析。

地下室结构设计存在的问题1、地下水渗漏问题地下水是地下室结构设计时常遇到的问题。

地下水会对地下室的结构造成影响，从而影响地下室地基的稳定性。

同时，地下水还可能对地下室内的设施和设备产生损害。

因此，在进行地下室结构设计时，必须对地下水的渗漏进行充分的考虑。

2、地下室下沉问题地下室建设的带来的一大问题是地下室下沉。

如果地下室建设不合理，或者施工不规范，就有可能会对地下室的地基稳定性造成影响，从而导致地下室下沉。

地下室下沉不仅会引起土地沉降，还会对地下室内部结构及设施设备产生不利影响。

3、地震安全问题地震是地下室建设过程中常见的造成地下室损坏的主要因素之一。

即使处于活动地区建造地下室时必须考虑地震的影响。

因此，在地下室结构设计过程中，要充分考虑地震安全性，采用安全的结构设计和施工技术，以最大程度地降低地震对地下室的影响。

4、建筑物以上荷载带来的影响地下室建设的过程中，建筑物的以上荷载可能对地下室的稳定性产生不利影响，甚至会引起地下室结构的瓦解。

因此，在进行地下室结构设计时，必须充分考虑建筑物以上荷载的问题，选择合适的建材和施工方案来提高地下室的承重能力。

地下室结构设计要点分析1、地下室结构设计应采用合适的地基技术在进行地下室建设时，地基技术非常重要，以确保地下室的地基结构稳定。

地下室结构设计应根据实际情况选择合适的地基技术，包括地基处理、复合地基等。

2、地下室结构设计应充分考虑地下水渗漏问题地下水渗漏是地下室建设中常见的一个问题，可以利用下水管网等措施加以解决。

在进行地下室结构设计时，应充分考虑地下室环境条件，并采用专业防水材料，来防止地下水的渗漏。

结构设计过程中最易错关键点及措施分享【结构设计新手总结系列】针对现有设计中一些常见问题作一总结,杜绝设计常见错、漏、碰、缺等问题出现,提高设计施工质量,减少不必要的损失,提高全部产品线的品质.墙体工程几大问题总结：存在问题1：有些地下室的隔墙也设计为轻质隔墙板,但由于地下室的层高（特别是地下一层）都较高,均大于3.3米,而轻质隔墙板的高度不能超过3.3米,否则会造成裂缝甚至断裂的危险.解决措施:建议地下室隔墙考虑改为砌块.存在问题2：有的剪力墙门垛设计过小,造成门套无法安装.解决措施：以后的门垛应不少于10公分（但应保证结构需要的尺寸）.存在问题3：剪力墙与窗侧边的距离太小,但是图纸仍然设计砌体结构,增加施工难度,又容易产生裂缝.解决措施：参见结构篇1.1.4条存在问题4：grc轻质隔墙板裂缝.解决措施：除板缝铺设玻纤网格布加强外,还需满铺玻纤网格布.存在问题5：电气预埋图纸尺寸应尽量留余量,如配电箱等,由于有时招标时间较土建进度滞后,如不综合考虑各厂家设备尺寸提供相应预留尺寸,将造成浪费.存在问题6：各楼栋大堂玻璃门采用对角装饰夹,配廉价地弹簧,不适合北京地区风大的使用环境,被损率达到60%,应采用类似麦当劳大门设计方案,既带框玻璃门配优质的闭门器.解决措施：同意,采用其做法.存在问题7：配电室现安置在地下室,地面应高于楼道的地面或在室内门口制作防水台阶.解决措施：同意,采用其做法.存在问题8：空调孔板设计不详.解决措施：1）客厅出阳台空调孔与阳台水落管冲突,必须孔边距墙边200.2）空调出阳台出墙或空调出厨房后阳台,各距墙边100,转弯半径不够.3）客厅空调板宽1000,应为≥1100.存在问题9：燃气热水器设计不详.解决措施：1）挂热水器部位800宽墙均应实墙砌筑.2）阳台安装燃气热水器时一下要挂热水器的实墙600宽.存在问题10：家具布置1）每一个房间均需布置（工人房、杂物房经常漏画）.2）厨房灶台及洗菜盆,排烟井布置随意.解决措施：设计充分考虑.存在问题11：预留孔洞不全.解决措施：1）建筑图标明楼梯间正压送风口.2）强、弱电箱预留孔必须标出.3）各种排水管,雨水管必须标出.4）燃气热水器直排孔必须标出.存在问题12：复式有退台时,则复式下层室内层高不定.解决措施：复式有退台时,则复式下层室内层高应为3.2米.存在问题13：飘窗台100厚侧墙应为砼墙,图示应深黑.解决措施：同意.存在问题14：转换层1）卫生间沉箱易出问题,转换梁偏出卫生间墙.2）各种下水管与转换梁冲突.3）有室外露台时,需考虑解决室内高差问题.解决措施：设计充分考虑.存在问题15：小区园林道路由于路牙与路面平齐,且绿地高于路面,很容易被绿化用水污染路面.建议设计时提高路牙.解决措施：同意,采用其做法.存在问题16：地下车库的电梯大堂要与首层大堂一起进行装修设计,车库与地下大堂应整洁,明亮,与小区整体的档次相合.解决措施：同意,采用其做法.存在问题17：车库的坡道长、面积大、拦水沟少；雨季来临时,易造成雨水涌入车库.解决措施：设计考虑增加拦水沟或阳光棚.结构设计容易出现的设计问题因施工原因造成问题【15大问题】部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等,大多是在钢筋砼板上为砌筑的砖或砌块墙体,砌体和砼两种不同材料界面处易形成裂缝,造成漏水.解决措施：所有建筑要求做泛水处,均采用现浇砼泛水,泛水高度如建筑无特定要求的,按200高.存在问题2：梁与板砼强度等级不同,施工不便.解决措施：同时浇筑的梁、板砼强度等级应一致.存在问题3：地下室后浇带要在至少60天后方可浇筑,但地下室外墙的防水及基坑回填工程却需要先行施工,如何处理.解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋砼板,该板置于地下室外墙防水层内侧,建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土.存在问题4：有些墙垛的尺寸太小,不便于砌筑且质量不宜保证.解决措施：与砼墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时,采用现浇砼墙垛.解决现浇砼楼板裂缝类存在问题5：屋面板砼强度等级偏高,易产生裂缝而漏水.解决措施：屋面结构砼强度等级尽可能≤C25级.存在问题6：地下室底板砼强度等级偏高,易产生裂缝而漏水.解决措施：施工周期较长的大体积砼（如地下室底板、外墙等）,设计时宜考虑砼的后期强度,可采用不少于60天龄期的砼强度.存在问题7：地下室底板及侧墙后浇带新旧砼界面处易产生裂缝,经常出现渗漏.解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇砼板内预埋PVC电管时,砼板经常沿管线出现裂缝.解决措施：钢筋砼板中预埋PVC等非金属管时,沿管线贴板底（板底主筋外侧）放置300宽φ1.0×10×10钢丝网片.存在问题9：现电梯间前室有大量设备管线暗埋在砼板内,造成结构隐患,易出现裂缝.解决措施：预埋管线非常多的板（如高层建筑电梯前室等）,板厚宜按结构设计所需板厚+30.存在问题10：屋面等有防水要求的砼板,对裂缝控制要求较严,如何控制裂缝.解决措施：有防水要求的屋面板结构砼内添加抗裂纤维.添加量由招标中心或总承包提供中标产品参数,由设计单位确定.防止首层地坪沉陷类存在问题11：首层隔墙自身发生沉降,墙身出现沉降裂缝.解决措施：首层隔墙下应设钢筋砼基础梁或基础,不得直接将隔墙放置在建筑地面上,不得采用将原建筑地面中的砼垫层加厚（元宝基础）作为隔墙基础的做法.存在问题12：室外踏步、花台等发生沉陷、变形.解决措施：建筑室外配件设计时,应考虑其地基及基础的设计.存在问题13：室首层地面回填土较厚,回填质量不易保证.解决措施：回填时,监理必须到位,加强质量控制及自检措施,在严格按照规范要求进行回土填的前提下,根据实际工程情况,可采取以下加固措施：(1)当回填砂、石、沙等低粘聚力大粒径材料时,不另行加固.(2)当回填土厚＜500时,不另行加固.(3)当回填土厚500≤且≤2000时,地面长跨小于3000的,在建筑地面做法的砼垫层底部放置φ6＠200双向钢筋网片,网片应锚入或搁置在周边结构上；地面短跨≥3000的,除按上述要求增加钢筋网片外,在垫层底部增设地垄墙,地垄墙与周边结构形成的网格边长不大于3000.地垄墙做法由设计单位出具,地垄墙材料宜采用砌体,与上部的砼垫层的支承关系应有保证.(4)回填土厚＞2000时,采用预制钢筋砼或现浇钢筋砼地面.因设计原因造成问题部门、专业间配合类存在问题14：有时隔墙、填充墙强度不好.解决措施：非承重墙的墙体材料强度等级在图纸中应予注明.存在问题15：钢结构、地基处理等需进行二次设计的由何方负责.解决措施：钢结构、地基处理的二次深化设计由总承包负责完成,设计单位必须全力配合,保证工作的衔接.楼地面结构【2大问题】存在问题1：非沉箱卫生间的降板原来均为3cm,使得卫生间内外高差不足,造成卫生间地面找坡很难施工,特别是门口处,很容易与外地面平甚至高于外地面,如果要保证有高差,又容易造成坡度不够,产生积水.解决措施:地漏旁边楼板可再降低,具体在结构图中加以标注.存在问题2：单体采暖预留管道：由于楼板厚度限制,使得预留采暖管道高出混凝土保护层管道交叉处,高度超高,不得不剔楼板.解决措施：采暖管道留槽走明管,并且给行销部一个合理的解释.综合类【21大问题】存在问题1：住宅厅房应考虑各室的空调机位,便于室外机的安装、维修、机座应考虑容积宽阔,大功率室外机也可以安装.室内机和室外机平台相距过远,避免室外连接管路过长,影响楼宇的外立面美观.解决措施：同意,设计中充分考虑.存在问题2：烟道设计时,应考虑厨房内管线的避让；现管理的楼盘有管路在烟道的出风口处通过,造成无法安装排风管.如：帝景、骏中区的户型均有此现象.解决措施：同意,设计中充分考虑.存在问题3：别墅平台、平台应预留太阳能热水器的机位.现管理小区的业主自装太阳能热水器具越来越多,也符合国家节能趋势,为便于管理,建议设计时考虑机位统一放置.解决措施：不采用其做法.存在问题4：设备设备房应预留承重钩（如：水泵房、消防泵房、采暖机房、锅炉房、电梯机房等设备的天花内预埋挂钩）,便于重型的机械设备拆装维修.解决措施：同意,采用其做法.由设备专业提供土建设计条件,由结构专业出图.。

地下室结构设计要点：重点与漏点引言地下室是一种常见的建筑结构，广泛应用于商业、住宅和公共建筑等领域。

地下室结构的设计关系到建筑的稳定性和安全性，因此，在进行地下室结构设计时，需要注意一些重要的要点。

本文将重点介绍地下室结构设计的要点，并指出一些常见的漏点，以帮助设计师和工程师更好地完成地下室结构的设计。

重点要点地基处理地下室结构设计的第一个重点是地基处理。

地基处理包括地表土方处理和地基基础处理两个方面。

地表土方处理地表土方处理是指对地表的土方进行处理，通常包括地表土壤的挖掘、规整和加固等。

在设计地下室结构之前，需要对地表土方进行详细的勘察和分析，确定地表的承载力和稳定性。

此外，还需要考虑地下水位、地表沉降等因素对地表土方的影响。

地基基础处理地基基础处理包括地下室结构的地基基础设计和施工。

地下室的地基基础设计应满足地下室结构的承载能力和稳定性要求，并考虑地下水位、地基沉降、地震等因素的影响。

常见的地基基础类型包括承台、连续墙基础和桩基等。

在地基基础施工过程中，需要注意施工细节和质量控制，确保地下室结构的稳定性和安全性。

结构布局设计结构布局设计是地下室结构设计的另一个重点。

结构布局设计包括地下室的平面布局和立面布局两个方面。

平面布局设计地下室的平面布局设计应合理分配各功能区的位置和空间，并考虑结构的连续、协调和安全性。

平面布局设计需要充分考虑地下室的功能需求、结构布局的紧凑性和施工的可行性等因素。

立面布局设计地下室的立面布局设计是指地下室墙体的布置和开窗的设计。

立面布局设计需要考虑地下室的隔热、防水和防潮性能，并兼顾建筑外观的美观性。

在地下室立面布局设计中，还需要注意墙体的结构布置和开窗的位置，以减少地下室结构的应力集中和提供适当的自然采光。

结构选型和荷载计算结构选型和荷载计算是地下室结构设计的另外两个重点。

结构选型结构选型是指选择适合地下室的结构体系和结构材料。

常见的地下室结构体系包括框架结构、剪力墙结构和框剪结构等。

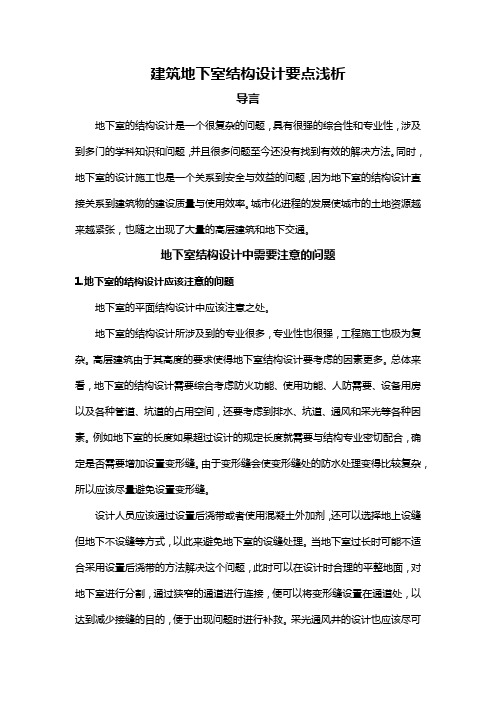

建筑地下室结构设计要点浅析导言地下室的结构设计是一个很复杂的问题，具有很强的综合性和专业性，涉及到多门的学科知识和问题，并且很多问题至今还没有找到有效的解决方法。

同时，地下室的设计施工也是一个关系到安全与效益的问题，因为地下室的结构设计直接关系到建筑物的建设质量与使用效率。

城市化进程的发展使城市的土地资源越来越紧张，也随之出现了大量的高层建筑和地下交通。

地下室结构设计中需要注意的问题1.地下室的结构设计应该注意的问题地下室的平面结构设计中应该注意之处。

地下室的结构设计所涉及到的专业很多，专业性也很强，工程施工也极为复杂。

高层建筑由于其高度的要求使得地下室结构设计要考虑的因素更多。

总体来看，地下室的结构设计需要综合考虑防火功能、使用功能、人防需要、设备用房以及各种管道、坑道的占用空间，还要考虑到排水、坑道、通风和采光等各种因素。

例如地下室的长度如果超过设计的规定长度就需要与结构专业密切配合，确定是否需要增加设置变形缝。

由于变形缝会使变形缝处的防水处理变得比较复杂，所以应该尽量避免设置变形缝。

设计人员应该通过设置后浇带或者使用混凝土外加剂，还可以选择地上设缝但地下不设缝等方式，以此来避免地下室的设缝处理。

当地下室过长时可能不适合采用设置后浇带的方法解决这个问题，此时可以在设计时合理的平整地面，对地下室进行分割，通过狭窄的通道进行连接，便可以将变形缝设置在通道处，以达到减少接缝的目的，便于出现问题时进行补救。

采光通风井的设计也应该尽可能的合理，如果采光井的设置不当，会影响到地下室的稳定性。

2.地下室的外墙设置的基本要求地下室的外墙结构设计是地下室设计的重点。

地下室的底板标高设计时应该注意地面层开洞位置外墙顶部无楼板支撑，计算模型和配筋构造均应与实际相符。

3.地下室的防水设计地下室的防水设计是结构设计的重中之重，是地下室的设计所需要考虑的关键问题，甚至在一定程度上决定着地下室设计的成败。

在进行地下室的防水设计时，要根据工程的性质、使用要求以及使用的合理之处等确定防水的等级，然后据此设计防水的层数。

地下室结构设计的个易错点地下室是现代建筑中常见的一种布局形式，由于其与地面建筑间存在的连接，其结构设计比较复杂，有许多易错点。

地下室的结构设计质量关系到建筑工程的安全性、施工周期、建筑质量等方面，因此有必要详细阐述地下室结构设计的易错点，以期避免施工中的错误和后期的事故。

1. 安装水密性窗户：地下室作为建筑物的一页，其窗户也受到同样的设计和安装要求。

为了保证地下室的安全、耐久和美观，应根据具体情况选择合适的窗户材料和规格，并且要确保其水密性能完美达标。

不仅如此，应根据当地环境和气候条件，在地下室的窗户中设置通风装置，以确保地下室的正常通风，避免潮湿和过热。

2. 确定地下室的支撑措施：由于地下室建筑结构的复杂性，要在施工时结合当地环境和地质条件确定其承重方式及其结构支撑措施。

如地基、支撑架或钢筋混凝土墙等。

钢结构开挖时要加强支撑，控制地层的塌陷，避免产生裂缝和断层，确保地下室整体结构的稳定性和安全性。

3. 确定地下室的排水方案：地下室是处于地下的建筑区域，受到地下水、降雨等水分的影响，所以地下室的设计排水就显得尤为重要了。

排水设计要充分考虑周围环境，避免地下水渗透和泥浆积累，损坏地下室的基础和墙体。

此外，排水时要结合当地环境和气候状况，制定合理的排水方案，以确保地下室的排水顺畅、稳定。

4. 确定地下室的通风系统：地下室的采光、通风条件直接影响地下室用户的使用感受和生活质量。

为了避免过度湿气，应在地下室的建筑设计中设计出通风系统，并设计合理的通风和排气设施。

通风系统的设施应确保采光效果，提高空气流通率，促进空气进出换流。

5. 清楚了解地下车库的设计要求：地下车库是地下室中最为重要的一个部分，在地下室的建筑设计中，需要对地下车库的各项设计要求有详细的了解。

如车位布局规划，车库开口设计、地面处理、电气安装等。

6. 确保地下室的墙体材料齐全：墙体材料的质量与地下室的结构和安全性有着紧密的联系。

建筑师应该充分考虑地下环境的特殊性，确定合适的墙体材料。

建筑地下室结构设计要点分析摘要：近年来，我国的经济快速发展，城市空间愈发紧张，较多的高层建筑在城市当中得到了建设。

在此当中，对于地下空间的利用也是现阶段城市建筑业发展的重要方向。

同时，为了能够满足国家在人防工程方面的要求，则需要在设计当中在做好地下室用处考虑的同时做好荷载问题的考虑，保证防空地下室能够充分发挥平战结合作用。

关键词：建筑；地下室；结构设计前言地下室结构设计复杂，为避免地下室建设质量受到影响，应在结构设计工作开展阶段，针对常见的问题，采取针对性解决措施，消除设计安全隐患与质量缺陷，为地下室项目整体建设奠定安全基础。

1地下室设计的具体要求在地下室内部结构设计时，需进行主体结构设计、孔口防护设计、出入口防护设计、顶部结构设计，以保证地下室整体建设可行性与有效性。

在主体结构设计工作开展过程中，应突出对地下室顶板、底板、外侧墙等结构的设计；在孔口防护设计时，应重点关注地下室孔口的防护设计，针对消防系统进行设计优化。

地下室出入口防护设计时，重点进行密闭性防护门、风井、通道、临空墙等设计，设计人员进行消防设备设计时，应考量消防设备的防爆破性能，合理应用消防防护门与防爆散热箱；在地下室结构开展顶部设计工作时，为保证设计工作开展的可行性与有效性，应对相关结构设计方案的数据进行计算，及时发现设计不足，对其进行完善优化。

在设计地下室底板结构时，设计人员应考量地基的反作用力，保证顶板与底板设计的可行性与安全性。

在设计地下室外侧墙结构时，应计算侧向建筑材料的组合作用力，及时对结构设计方案进行完善优化，保证地下室结构设计的可行性与有效性。

2主要构件设计2.1局部地下室在局部地下室结构设计当中，作为设计人员可以在需要计算房间做好人防荷载的施加，而对于不需要计算荷载的房间，则可以通过人防荷载为零的方式进行处理。

相关程序在计算当中，构件将形成人防工况效应。

对于存在人防参与的组合，在实际设计配筋时，程序将自动实现材料强度综合调整系数的执行，调整最小配筋率。

地下室结构设计要点地下室是建筑物中重要的一部分，它可以用来存储物品、提供额外的空间或承载建筑本身的负荷。

为了确保地下室的结构安全和稳定，下面将介绍地下室结构设计的要点。

一、地下室结构设计的目标地下室结构设计的首要目标是确保地下室的安全性和稳定性。

在设计中，必须考虑地下室所处的地质条件、周围环境的影响以及承载荷载的能力等因素。

同时，还应该充分考虑地下室的功能需求，以满足使用者的需求。

二、地下室结构材料的选择地下室结构材料的选择对地下室的安全性和稳定性起着至关重要的作用。

常见的地下室结构材料包括混凝土、钢材和复合材料等。

混凝土是地下室建设中广泛使用的材料，具有承载能力强、耐久性好等优点。

钢材则具有高强度和良好的抗震性能，适用于地下室的大跨度结构。

复合材料在地下室结构中的应用越来越广泛，具有重量轻、强度高等优点。

三、地下室结构的布局设计地下室结构的布局设计要充分考虑地下室的功能需求和使用者的需求。

一般来说，地下室通常包括房间、走廊、通风井、电梯井等。

房间的布局应合理，通风井和电梯井的位置应符合规范要求。

同时，还应考虑到地下室与上部建筑的连接方式，确保结构的稳定性。

四、地下室结构的抗震设计地下室结构的抗震设计是保证地下室安全性的重要方面。

在设计中，应根据地震活动的频率和地下室所处的地质条件，采取适当的抗震措施。

常用的抗震措施包括采用钢筋混凝土框架结构、设置剪力墙和加固节点等。

五、地下室结构的防水设计地下室结构的防水设计是确保地下室内部干燥和防止渗漏的重要措施。

在设计中，应采用合适的防水材料和防水工艺，保证地下室结构的密闭性和耐水性。

另外，还应注意地下室结构与周围环境的防水处理，防止地下水的渗入。

六、地下室结构的通风与采光设计地下室结构的通风与采光设计是保证地下室内部空气质量和舒适度的重要因素。

在设计中，应合理设置通风井和排风系统，确保地下室内部空气的流通和新鲜空气的供应。

同时，还应采用合适的采光方式，增加自然采光的利用。

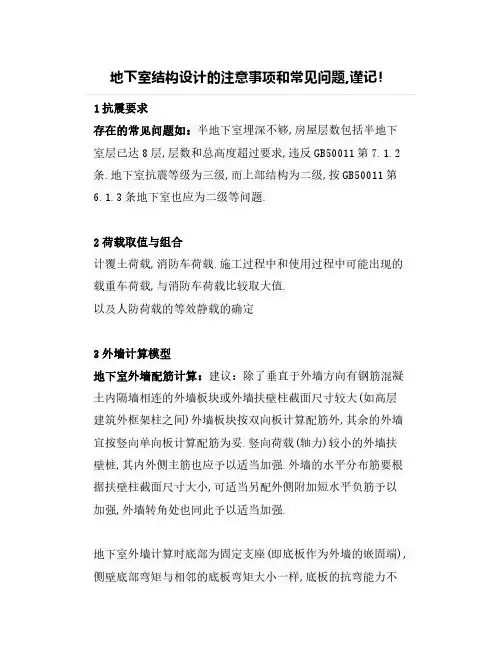

地下室结构设计的注意事项和常见问题,谨记！1抗震要求存在的常见问题如：半地下室埋深不够,房屋层数包括半地下室层已达8层,层数和总高度超过要求,违反GB50011第7.1.2条.地下室抗震等级为三级,而上部结构为二级,按GB50011第6.1.3条地下室也应为二级等问题.2荷载取值与组合计覆土荷载,消防车荷载.施工过程中和使用过程中可能出现的载重车荷载,与消防车荷载比较取大值.以及人防荷载的等效静载的确定3外墙计算模型地下室外墙配筋计算：建议：除了垂直于外墙方向有钢筋混凝土内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大(如高层建筑外框架柱之间)外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥.竖向荷载(轴力)较小的外墙扶壁桩,其内外侧主筋也应予以适当加强.外墙的水平分布筋要根据扶壁柱截面尺寸大小,可适当另配外侧附加短水平负筋予以加强,外墙转角处也同此予以适当加强.地下室外墙计算时底部为固定支座(即底板作为外墙的嵌固端),侧壁底部弯矩与相邻的底板弯矩大小一样,底板的抗弯能力不应小于侧壁,其厚度和配筋量应匹配,这方面问题在地下车道中最为典型,车道侧壁为悬臂构件,底板的抗弯能力不应小于侧壁底部.地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁,梁宽甚至小于底板厚度,梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求.地面层开洞位置(如楼梯间)外墙顶部无楼板支撑,计算模型和配筋构造均应与实际相符.车道紧靠地下室外墙时,车道底板位于外墙中部,应注意外墙承受车道底板传来的水平集中力作用,该荷载经常遗漏地下室设计常见问题分析1.底板底板必须满足受力要求以及防渗、防水的要求.所以,它的厚度和配筋率应该适当加大.通常底板的厚度会接近50cm,配筋率接近0.25%.除此,还要根据实际情况在地下室底板标高变化处设置梁.对于设置的梁：尽量不要小于底板的厚度,还要对支座弯矩传递到梁所需的抗扭钢筋进行合理的计算.对于箱、桩筏基础的地下室,因为底板是桩承台,所以还要满足冲切、剪切、抗弯、局部受压等要求.2.外墙外墙除了满足底板受力要求以及防渗、防水的要求外,还应该进行弯矩调幅以及裂缝宽度计算（裂缝宽度不得大于0.2mm,且不得贯通）.弯矩调幅：以底板作为外墙的嵌固端、考虑荷载系数、如果有多层地下室则要按多跨连续计算、侧壁底部弯矩与相邻的底板弯矩大小一样、底板抗弯能力不应小于侧壁,把握好厚度与配筋量.3.顶板在新规范6.1.14里规定,地下室顶板应避免开设大洞口；地下室在地上结构的顶板应采用现浇梁板结构,相关范围以外的地下室顶板宜采用现浇梁板结构；其楼板厚度不宜小于180mm,混凝土强度等级不宜小于C30,应采用双层双向配筋,且每层每个方向的配筋率不宜小于0.25%.4.荷载地下室结构的荷载必须满足：上部建筑物自重、地表的压力、本身的自重以及建筑物交付使用后的正常负载压力等.对于地下室荷载的设计组合,必须得严格按照规范要求进行.5.抗浮、抗渗地下室结构设计中进行抗浮计算时,如果是地下室部分和地面上楼层不多,那么在采用桩基时应计算桩的抗拔承载力.根据《荷载规范》计算强度时,对板、覆土的自重荷载分项系数应取1.0.设计时要考虑加强对施工过程和洪水期的重视程度,不能仅限于正常使用是的极限状态,从而确保施工过程中不会出现抗浮不够的情况.要达到抗渗目的,克服钢筋混凝土结构通常带裂缝工作的影响,通常可采用下列措施：（1）补偿法：通过在混凝土中加入HE、HEA等微膨胀剂,使混凝土在硬化过程中不单只有收缩还有膨胀,用这种膨胀去抵消混凝土的最终收缩值,从而起到控制裂缝的功效.（2）设置补偿收缩带：由于混凝土中的膨胀剂不能完全抵消混凝土的早期收缩变形,所以要设置适当的补偿收缩混凝土带,从而保达到混凝土连续浇注施工的无缝.（3）后浇带.后浇带是混凝土早期短时期释放约束力的一种技术措施,相对于长久性变形缝已有很大的改进并得到广泛应用.4顶底板和楼梯设计中存在的常见问题如：地下室顶板厚度、地下部分柱配筋不符GB50011第6.1.14条；底板配筋Φ14@100,不符合JGJ3第12.2.4条；地下室混凝土底板、顶板、墙配筋不符合GB50010第9.5.1条及GB50038-94第4.7.8条等.5地下水与抗浮地下水位及其变幅是地下室抗浮设计重要依据,实际地下室抗浮设计中往往只考虑正常使用极限状态,对施工过程和洪水期重视不足,因而会造成施工过程中由于抗浮不够出现局部破坏.另外,实际中在同一整体大面积地下室上建有多栋高层和低层建筑,而地下室面积大,形状又不规则,加之局部上方没有建筑,此类抗浮问题也相对比较难以处理,须作细致分析处理.常见设计问题如：地下水位未按勘察报告确定,或勘察报告未提供计算浮力的地下水位及其变幅,违反了GB50007第3.0.2条；斜坡道未进行抗浮验算,斜坡道与主体分缝处未作处理；抗浮验算不满足要求,GB50009第3.2.5条等.6裂缝及控制方法地下室外墙混凝土易出现收缩,受到结构本身和基坑边壁等的约束,产生较大的拉应力,直至出现收缩裂缝,地下室外墙裂缝宽度控制在0.2mm之内,其配筋量往往由裂缝宽度验算控制.建筑物超长未设缝或留置后浇带(违反GB50010第9.1.1条),后浇带的位置设置不当,外墙施工缝或后浇带详图未交代,室外出入口与主体结构相连处未设沉降缝等,导致违反设计规范,产生渗漏现象,地下室整体超长,应采取相应措施,防止裂缝开展,采取的主要措施：①补偿收缩混凝土,即在混凝土中渗入UEA、HEA等微膨胀剂.以混凝土的膨胀值减去混凝土的最终收缩值的差值大于或等于混凝土的极限拉伸即可控制裂缝.②膨胀带,由于混凝土中膨胀剂的膨胀变形不会与混凝土的早期收缩变形完全补偿,为了实现混凝土连续浇注无缝施工而设置的补偿收缩混凝土带,根据一些工程实践,一般超过60m设置膨胀加强带.③后浇带,作为混凝土早期短时期释放约束力的一种技术措施,较长久性变形缝已有很大的改进并广泛任用.④提高钢筋混凝土的抗拉能力,混凝土应考虑增加抗变形钢筋,对于侧壁,增加水平温度筋,在混凝土面层起强化作用.侧壁受底板和顶板的约束,混凝土胀缩不一致,可在墙体中部设一道水平暗梁抵抗拉力.7保护层和垫层厚度《地下工程防水技术规范》(GB50108)对防水混凝土结构规定：结构厚度不应小于250mm；裂缝宽度不得大于0.2mm,并不得贯通；迎水面钢筋保护层厚度不应小于50mm.防水混凝土结构底板混凝土垫层,强度等级不应小于C15,厚度不小于100mm,在软弱土层中不应小于150mm.工程实践表明如果结构厚度或迎水面钢筋保护层厚度小于规范限值常常是引起渗漏水现象的常见原因,因此规范修订以后对限值作了相应的提高,应引起注意.地下室顶板钢筋应加强,保护层和混凝土垫层及强度等级应按规范加注(GB50108第4.1.6条).否则就会产生如下类似问题：1、地下室外墙、底板等迎水面保护层厚40mm,底板与土接触处钢筋保护层厚35mm,不适合GB50108第4.1.6条；2、柱保护层25mm,违反GB50010第9.2.1条；3、地下室垫层采用C10混凝土,或底板下未做混凝土垫层,违反GB50108第4.1.5条和第4.1.5条；4、未见地下混凝土构件环境类别划分与对应的钢筋混凝土构件保护层厚度,不符合GB50010第9.2.18材料的选用.。

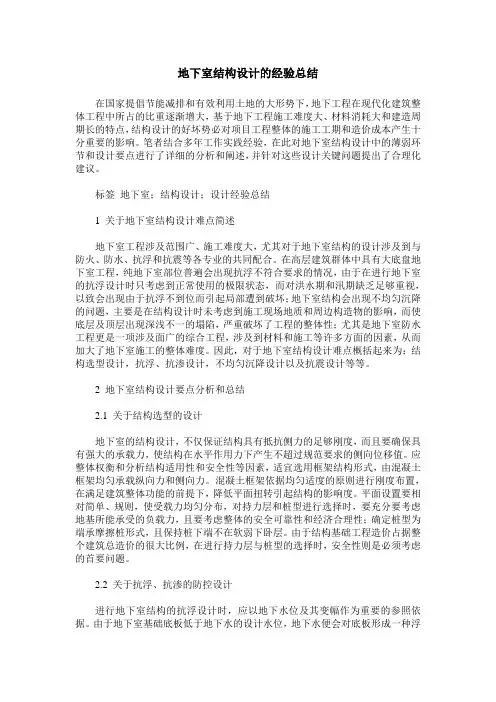

地下室结构设计的经验总结在国家提倡节能减排和有效利用土地的大形势下，地下工程在现代化建筑整体工程中所占的比重逐渐增大，基于地下工程施工难度大、材料消耗大和建造周期长的特点，结构设计的好坏势必对项目工程整体的施工工期和造价成本产生十分重要的影响。

笔者结合多年工作实践经验，在此对地下室结构设计中的薄弱环节和设计要点进行了详细的分析和阐述，并针对这些设计关键问题提出了合理化建议。

标签地下室；结构设计；设计经验总结1 关于地下室结构设计难点简述地下室工程涉及范围广、施工难度大，尤其对于地下室结构的设计涉及到与防火、防水、抗浮和抗震等各专业的共同配合。

在高层建筑群体中具有大底盘地下室工程，纯地下室部位普遍会出现抗浮不符合要求的情况，由于在进行地下室的抗浮设计时只考虑到正常使用的极限状态，而对洪水期和汛期缺乏足够重视，以致会出现由于抗浮不到位而引起局部遭到破坏；地下室结构会出现不均匀沉降的问题，主要是在结构设计时未考虑到施工现场地质和周边构造物的影响，而使底层及顶层出现深浅不一的塌陷，严重破坏了工程的整体性；尤其是地下室防水工程更是一项涉及面广的综合工程，涉及到材料和施工等许多方面的因素，从而加大了地下室施工的整体难度。

因此，对于地下室结构设计难点概括起来为：结构选型设计，抗浮、抗渗设计，不均匀沉降设计以及抗震设计等等。

2 地下室结构设计要点分析和总结2.1 关于结构选型的设计地下室的结构设计，不仅保证结构具有抵抗侧力的足够刚度，而且要确保具有强大的承载力，使结构在水平作用力下产生不超过规范要求的侧向位移值。

应整体权衡和分析结构适用性和安全性等因素，适宜选用框架结构形式，由混凝土框架均匀承载纵向力和侧向力。

混凝土框架依据均匀适度的原则进行刚度布置，在满足建筑整体功能的前提下，降低平面扭转引起结构的影响度。

平面设置要相对简单、规则，使受载力均匀分布，对持力层和桩型进行选择时，要充分要考虑地基所能承受的负载力，且要考虑整体的安全可靠性和经济合理性；确定桩型为端承摩擦桩形式，且保持桩下端不在软弱下卧层。
