第9章电磁波反射与透射

电磁波的反射和透射电磁波的反射系数和透射系数反射系数（reflectioncoefficient）是指光（入射光）投向物体时，其表面反射光的强度与入射光的强度之比值。

受入射光的投射角度、强度、波长、物体表面材料的性质以及反射光的测量角度等因素影响。

1931年英国帝国化学工业公司（ICI）规定，在入射光的投射角度为45度的情况下，用入射光的强度与此时测得的垂直于客体表面的反射光的强度之比得到的系数值，称为扩散反射系数。

一般来讲，在颜色系列中，黑色的反射系数较小，为0.03；白色的反射系数较大，为0.8。

反射系数反射电压与入射电压之比(Z1-Z0)/(Z1+Z0)折射率T=1-R一、公式电压反射系数：电流反射系数：反射光振幅与入射光振幅的比值,其数值多以百分数表示。

反射系数的平方称为反射率。

在电磁波在介质界面的传播中，透射率为T=1R。

因为所以其中称为终端反射系数。

对均匀无耗传输线，任意点反射系数大小均相等，沿线只有相位按周期变化，其周期为λ/2，因此称反射系数具有λ/2重复性。

反射系数与透射系数(reflection/transmissioncoefficient)当电磁波由一个磁导率为μ1、介电常数为ε1的均匀介质，进入另一个具有磁导率为μ2、介电常数为ε2的均匀介质时，一部分电磁波在界面上被反射回来，另一分电磁波则透射过去。

反射波与透射波的振幅同入射波振幅之比，分别称之为反射系数与透射系数。

斜入射的情况下，利用光学的反射和折射公式极为方便。

但是，在平面波对平面边界垂直人射的情况下，例如在传输线、波导及某些自由波的情形，波阻抗和特性阻抗的概念是有用的。

对于玻璃，反射系数大约为0.3。

其他材料未知。

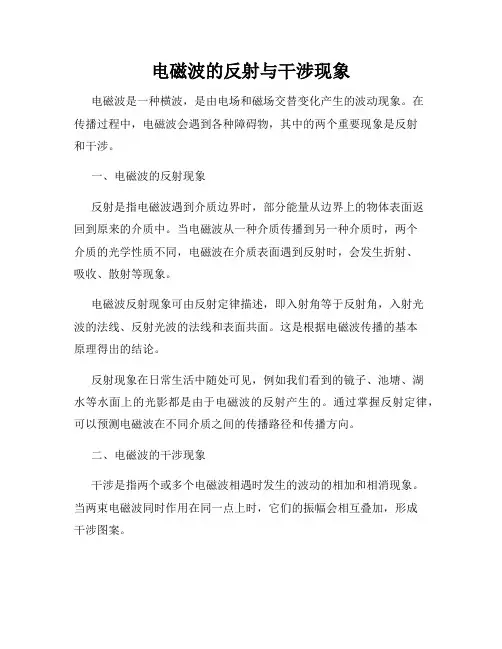

电磁波的反射与干涉现象电磁波是一种横波，是由电场和磁场交替变化产生的波动现象。

在传播过程中，电磁波会遇到各种障碍物，其中的两个重要现象是反射和干涉。

一、电磁波的反射现象反射是指电磁波遇到介质边界时，部分能量从边界上的物体表面返回到原来的介质中。

当电磁波从一种介质传播到另一种介质时，两个介质的光学性质不同，电磁波在介质表面遇到反射时，会发生折射、吸收、散射等现象。

电磁波反射现象可由反射定律描述，即入射角等于反射角，入射光波的法线、反射光波的法线和表面共面。

这是根据电磁波传播的基本原理得出的结论。

反射现象在日常生活中随处可见，例如我们看到的镜子、池塘、湖水等水面上的光影都是由于电磁波的反射产生的。

通过掌握反射定律，可以预测电磁波在不同介质之间的传播路径和传播方向。

二、电磁波的干涉现象干涉是指两个或多个电磁波相遇时发生的波动的相加和相消现象。

当两束电磁波同时作用在同一点上时，它们的振幅会相互叠加，形成干涉图案。

干涉现象可分为两种类型：构造干涉和退火干涉。

构造干涉是指由于电磁波在两个或多个波源之间经过不同的路径传播而引起的干涉效应。

退火干涉是指电磁波经过介质时，由于介质光学性质的改变而引起的干涉效应。

干涉现象的产生需要满足一定的条件，其中最基本的条件是两束电磁波之间的相位差。

当相位差满足某一特定条件时，干涉图案才会出现。

电磁波干涉现象的发现和研究对光学技术的发展具有重要意义。

通过利用干涉现象，我们可以制造出干涉仪、分光仪等光学仪器，应用于科研、医学、通信等领域。

总结：电磁波的反射与干涉现象是电磁波传播中的重要现象。

反射是指电磁波遇到介质边界时部分能量从表面返回到原来的介质中，遵守反射定律。

干涉是指两个或多个电磁波相遇时发生的波动的相加和相消现象，其中包括构造干涉和退火干涉，需满足相位差的特定条件。

对电磁波的反射和干涉现象的研究，不仅提高了我们对电磁波传播行为的认识，也为光学技术的发展和应用提供了基础。

在实际应用中，我们可以通过控制反射和干涉现象来改变电磁波的传播路径和特性，为光学通信、图像显示、光学测量等领域提供更多的可能性。

第九 章 光的电磁理论基础1. 一个平面电磁波可以表示为140,2cos[210()],02x y z z E E t E cππ==⨯-+=,求(1)该电磁波的频率、波长、振幅和原点的初相位？（２）拨的传播方向和电矢量的振动方向？（３）相应的磁场Ｂ的表达式？解：（1）平面电磁波cos[2()]zE A t cπνϕ=-+ 对应有1462,10,,3102A Hz m πνϕλ-====⨯。

（2）波传播方向沿z 轴，电矢量振动方向为y 轴。

（3）B E →→与垂直，传播方向相同，∴0By Bz ==814610[210()]2z Bx CEy t c ππ===⨯⨯-+２. 在玻璃中传播的一个线偏振光可以表示2150,0,10cos 10()0.65y z x zE E E t cπ===-，试求（1）光的频率和波长；（2）玻璃的折射率。

解：（1）215cos[2()]10cos[10()]0.65z zE A t t ccπνϕπ=-+=- ∴1514210510v Hz πνπν=⇒=⨯72/2/0.65 3.910n k c m λππ-===⨯（2）8714310 1.543.910510n c c n v λν-⨯====⨯⨯⨯ 3.在与一平行光束垂直的方向上插入一片透明薄片，薄片的厚度0.01h mm =,折射率n=1.5,若光波的波长为500nm λ=,试计算透明薄片插入前后所引起的光程和相位的变化。

解：光程变化为 (1)0.005n h mm ∆=-=相位变化为)(20250010005.026rad πππλδ=⨯⨯=∆= 4. 地球表面每平方米接收到来自太阳光的功率为 1.33kw,试计算投射到地球表面的太阳光的电场强度的大小。

假设太阳光发出波长为600nm λ=的单色光。

解：∵22012I cA ε== ∴1322()10/I A v m c ε=5. 写出平面波8100exp{[(234)1610]}E i x y z t =++-⨯的传播方向上的单位矢量0k 。

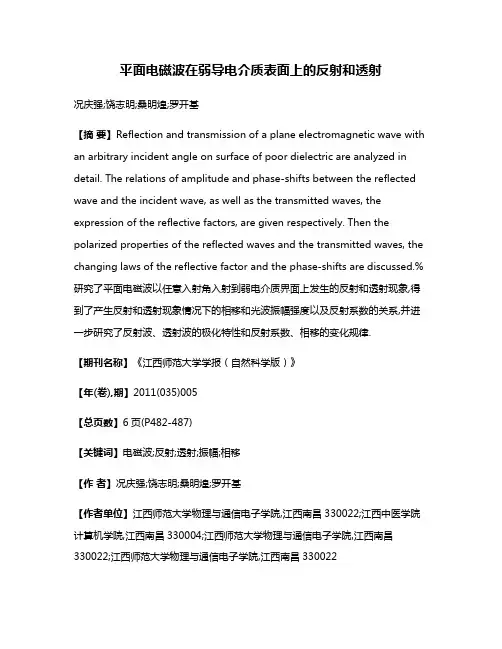

平面电磁波在弱导电介质表面上的反射和透射况庆强;饶志明;桑明煌;罗开基【摘要】Reflection and transmission of a plane electromagnetic wave with an arbitrary incident angle on surface of poor dielectric are analyzed in detail. The relations of amplitude and phase-shifts between the reflected wave and the incident wave, as well as the transmitted waves, the expression of the reflective factors, are given respectively. Then the polarized properties of the reflected waves and the transmitted waves, the changing laws of the reflective factor and the phase-shifts are discussed.%研究了平面电磁波以任意入射角入射到弱电介质界面上发生的反射和透射现象,得到了产生反射和透射现象情况下的相移和光波振幅强度以及反射系数的关系,并进一步研究了反射波、透射波的极化特性和反射系数、相移的变化规律.【期刊名称】《江西师范大学学报（自然科学版）》【年(卷),期】2011(035)005【总页数】6页(P482-487)【关键词】电磁波;反射;透射;振幅;相移【作者】况庆强;饶志明;桑明煌;罗开基【作者单位】江西师范大学物理与通信电子学院,江西南昌330022;江西中医学院计算机学院,江西南昌330004;江西师范大学物理与通信电子学院,江西南昌330022;江西师范大学物理与通信电子学院,江西南昌330022【正文语种】中文【中图分类】O626.40 引言平面电磁波在实际光学工程应用等方面有着极为重要的应用, 一直为科研工作者所重视[1-2], 而它在弱导电介质表面上的反射现象和透射现象问题,始终是研究的关键问题之一, 但在大多数情况下,讨论的仅仅是某些特定条件如正入射的情况[3-7]. 本文将更具代表性地讨论平面电磁波以任意入射角θ入射到弱导电介质界面上发生光波的传输现象, 研究光波的反射现象、透射现象及其传输光波的振幅强度、相移关系以及反射率等, 并在此研究基础上进行更详细的研究和探讨.1 弱导电介质内部的电磁波弱导电介质内部ρ=0,J=σE′′, Maxwell方程组为其中ρ、J、σ分别为弱导电介质中的自由电荷体密度、传导电流密度、电导率, E″、H″、D″、B″分别为弱导电介质内的电场强度、磁场强度、电位移矢量和磁感应强度. 对频率为ω的单色电磁波, (1)式可化为其中μ、ε分别为弱导电介质的磁导率和电容率. 引入复电容率ε′=ε+iσ/ ω, 进而引入复波数κ′=′及复波矢κ′=β+iα. 其中α、β由波矢量的边值关系确定, 对于若导电介质, 规定其方向为沿分界面的内法线方向, 则(2)式中的第二式可化为从(2)、(3)式可得弱导电介质内的电场满足波动方程引入复波矢k′′=β+iα, 则从(4)式可得弱电介质内传播的电磁波形式上有非均匀平面波解α、β由波矢量的边值关系确定[6]. 从(6)式可见, 弱导电介质内的电磁波是衰减的. 将(6)式代入(2)中的第一式, 可得可见, 如求得E0′′, 则可由(6)、(7)式进一步求出电场和磁场.2 振幅关系研究从真空中入射的平面电磁波到弱导电介质分界面的情况, 入射角为θ, 折射角为θ″, 入射波、反射波、透射波电场矢量的振幅强度分别记作这些电场矢量振幅间的关系由边界表面处电磁场的边界条件来决定. 如图1所示.图1 电磁波的反射和透射入射波电场E⊥入射面时, 分界面处电磁场的边值关系为入射波电场E//入射面时, 分界面处电磁场的边值关系为脚标“⊥”、“//”分别表示场强垂直及平行入射面的分量, 其中′及μ≈μ0(ε0、μ0分别为真空的介电常数和磁导率), 由(8)～(11)式可得此即为真空与弱导电介质边界的分界面处电场强度所满足的Fresnel公式, 表达关系式同2种无损耗介质边界分界面处的菲涅尔公式相同, 仅相当于作了数学代换2ε ε′→ 而已.对于弱导电介质情况, 因为σ/(ωε)≪1, 所以ε′=ε+iσ/ ω, 则由折射定律可见, 弱导电介质中的Fresnel公式[即(12)～(15)式]中的折射角θ′是一复数, 它并不代表透射波等相面法线的实际方向(此法线由β的取向来描述), 为了方便数学上的计算引入θ′. 将(16)、(17)代入(12)～(15)式, 推导出平面电磁波在弱导电介质边界分界面表面处的不同介质中光波电场振幅强度所满足关系表达式为计算过程中略去了分子、分母中σ/(ω)ε的一次以上(不含一次)的项.3 反射系数根据(18)式, 可以推导出在垂直分量方向反射波相对于入射波的反射系数表达式为再根据(20)式, 可以推导出在平行分量方向反射波相对于入射波的反射系数表达式为假定入射的平面电磁波为线极化波, 并且电场矢量的极化方向与入射面的夹角为α, 可以得到总反射系数表达式为将(22)、(23)式代入(24)式即可求出R.4 反射、透射现象中光的相位变化根据(18)～(21)式可推导出反射、透射现象中平面电磁波相对于入射情况下的各分量的相位变化为其中ψ⊥′、ψ//′分别表示在垂直分量方向和平行分量方向反射波相对于入射波的相位变化,′分别表示在垂直分量方向和平行分量方向透射波相对于入射波的相位变化. 从(25)～(28)式可以看出反射波和透射波的平行分量和垂直分量的相位变化都是不相同的. 因此, 以任意角度入射到弱导电介质表面时的线极化波, 反射现象和透射现象中的反射波和透射波一般都是椭圆极化波.5 讨论(1)当正入射时(即θ=0), 菲涅耳公式(18)～(21)化为反射系数关系式(22)、(23)可化为同一形式为各垂直和平行方向分量的相移变化关系式(25)～(28)可化为因此, 正入射到弱导电介质分界面表面时的线极化波, 在经过界面反射和透射后依然是线极化波.该结论与文献[4-6]是相吻合的.(2)当掠射时(即θ→π/2), 即, 菲涅耳公式(18)～ (2 1)化为−1,E0′′///E0//→0. 这意味着当平面电磁波掠过弱电介质的界面时, 在界面位置上反射波的电场与入射波相比是等值反向的, 而透射波的电场与入射波相比却趋近于零. 由此可知, 在掠射时反射波总是线极化波, 并且极化方向与入射面的夹角α保持不变. 由关系式(22)、(23)可推得反射系数R⊥→1,R//→1. 根据关系式(25)～(28)可推导得到各个方向分量的相位变化分别为ψ⊥′→0, ψ/′/→0,(3) 假定以任意角度θ入射, 反射系数与入射角度θ的关系和相移与入射角度θ 的关系如图2～图7所示. 图中横坐标表示入射角θ, 单位为国际单位rad, 纵坐标分别为R⊥、R//、ψ⊥′、ψ//′、ψ⊥′、ψ//′,相移的单位也为rad. 图2与图3中4条曲线从下到上分别对应于ε0/ε=0.500、0.250、0.200、0.125的情况. 图4与图5中4条曲线分别是从下到上(相移大于零时)分别对应于当ε0/ε=0.500时取σ/ ωε= 0.001、0.005、0.01、0.05的情况. 图6与图7中4条曲线分别是从上到下分别对应于当ε0/ε=0.500时取σ/(ω)ε=0.001, 0.005、0.01、0.05的情况.图2 R⊥—θ曲线图3 R//—θ曲线图4 ⊥′ψ —θ曲线图5 ψ/′/—θ曲线图6 —θ曲线图7 —θ曲线从图2可以看出, ε0/ε的值越大, 反射波垂直分量相对于入射波垂直分量的反射系数越小. 当ε0/ε→ε0(此时ε0/ε趋近于最大值1)时, R⊥→0. R⊥随入射角的增大而增大. 当θ→π 2时, R⊥→1.从图3可以看出, R//随入射角的增大先减小.当θ增至临界值时, R//减小到0.随θ的继续增大, R//又从0逐渐增大. 当θ→π 2时, R//→1.从图4～图7容易看出ψ⊥′＞0, ψ⊥′、ψ/′′/＜0,ψ/′/则可正可负. 弱导电介质的绝缘性能越好, 即σ/(ωε)的值越小, ψ⊥′、ψ/′/、ψ⊥′、ψ/′/的绝对值越小. 当σ/(ωε)→0时, ψ⊥′、ψ/′/、ψ⊥′、ψ/′′/→0. ψ⊥′、ψ/′′/的绝对值随入射角的增大而减小, ψ⊥′的绝对值随入射角的增大而增大. ψ/′/的变化相对复杂一些; 当入射角较小时, ψ/′/的绝对值随入射角的增大而增大; 随着入射角θ从0逐渐增大, ψ/′/为正且逐渐增大, 当θ增至临界角时, ψ/′/由π 2突变到−π 2, 当θ→π 2时, ψ⊥′、ψ/′/、ψ/′′/→0.6 结束语本文从弱导电介质表面电磁场的边界条件出发, 推导并得出了以任意角度入射到弱导电介质表面上时的平面电磁波在发生反射、透射透射现象情况下的电场振幅强度和相位变化关系的表达式以及反射系数的表达式,且绘出了反射系数和相移随ε0/ε及平面电磁波的入射角θ变化的关系曲线, 由此进一步研究探讨了发生反射现象和透射现象时的极化特性和反射系数、相移的变化规律. 讨论结果表明, 当入射的平面电磁波为线极化波时, 在一般情况下的反射波和透射波成为椭圆极化波, 在正入射和掠射时却退化为线极化波. 反射系数的大小随ε0/ε值的增大而减少; 垂直方面分量R⊥随入射角的增大而增大, 平行方向分量R//则随入射角的增大先是减少, 到临界值θc减小到0, 然后随着入射角的继续增大又从0逐渐增大. σ/(ωε)的值越小, ψ⊥′、ψ/′/、ψ⊥′、ψ/′/的绝对值大小就因而越小.ψ⊥′、的绝对值大小随入射角的增大而减小,ψ⊥′的绝对值大小随入射角的增大而增大, 而ψ/′/随入射角的变化比其它情况相对要更加复杂一点.7 参考文献【相关文献】[1] van Bladel J. Relativity and engineering [M]. Berlin: Spring Publishing Company, 1984.[2] Yeh C. Reflection and transmission of electromagnetic waves by a moving dielectric medium [J]. Journal of Applied Physics, 1965, 36(11): 3513-3517.[3] 刘志刚. 平面电磁波在两种介质表面上的反射和折射 [J]. 北京联合大学学报: 自然科学版, 2004, 18(1): 32-35.[4] 王小云, 邓科, 彦琳, 等. 均匀平面电磁波在良导体分界面的斜入射研究 [J]. 2006, 34(1): 23-26.[5] 刘军民, 林相波.平面电磁波极化方式的分析与判断 [J]. 电气电子教学学报, 2011, 33(1): 95-110.[6] 王明军, 李应乐, 许家栋, 等. 任意方向运动多层介质中电磁波的传播特征 [J]. 安徽师范大学学报: 自然科学版, 2011, 34(2): 137-141.[7] 雷前召. 不同媒质界面平面电磁波的反射与透射 [J]. 信阳师范学院学报: 自然科学版, 2010,23(4): 524-526.[8] 玻恩 M, 沃耳夫 E. 光学原理 [M]. 北京: 科学出版社, 1978: 58-76.[9] 杰克逊 J D. 经典电动力学 [M]. 北京: 人民教育出版社, 1978: 306-310.[10] 曹昌祺. 电动力学 [M]. 北京: 人民教育出版社, 1961: 149-161.[11] 郭硕鸿. 电动力学 [M]. 北京: 高等教育出版社, 1997: 143-157.。

目录摘要 (1)关键词 (1)Abstract (1)Key words (1)引言（或绪论） (1)1 理论基础 (2)1.1 均匀平面波 (2)1.2对导电媒质分界面的垂直入射 (2)1.3全反射与全透射 (3)2 均匀平面波对理想介质分界面的斜入射 (4)2.1垂直极化波 (4)2.2平行极化波 (6)3 均匀平面波对理想导体分界面的斜入射 (4)3.1垂直极化波 (9)3.2平行极化波 (9)参考文献 (10)电磁波在不同分界面的反射与透射的简单分析摘要：由于不同媒质其媒质参数不同, 电磁波入射到媒质分界面时会产生反射和透射现象。

通过对电磁波在分界面上反射和透射的理论分析, 讨论反射波、透射波振幅、方向随入射角的变化。

关键词：边界条件; 反射系数; 平行极化;全反射Reflection and transmission characteristics of electromagnetic waves on interface of different mediumsStudent majoring in elecnomic information engineering JingXinpingTutor Jinhua OuyangAbstract：Due to the different parameters with different mediums, electromagneticwaves incidencing on the interface between mediums will produce the phenomenon ofreflection and transmission. This paper discusses amplitude, direction characteristics of reflected wave and transmission wave versus the angle of incidence throughanalyzing the formula.Key words: boundary condition; reflection coefficient;parallel polarization; allreflection引言随着电磁波技术在通讯、勘探等诸多领域的不断发展, 电磁波在介质中的传播问题也越来越重要[ 1] 。

电磁波的反射与透射电磁波是一种电场和磁场交替传播的波动现象，可以在真空和物质介质中传播。

在传播过程中，电磁波会与物体相互作用，其中最常见的两种作用是反射和透射。

本文将对电磁波的反射与透射进行详细探讨。

一、电磁波的反射1. 反射现象当一束电磁波照射到平滑的边界上时，会发生反射现象。

反射是指电磁波在边界上遇到阻碍后，按照一定的规律回到原来的介质中。

2. 反射定律根据反射定律，入射角、反射角和垂直于边界的法线之间的夹角满足如下关系：入射角 = 反射角3. 反射特点- 反射会使电磁波改变传播的方向，但不会改变其频率；- 反射会导致电磁波的强度发生变化，与入射角、反射系数等因素有关；- 反射现象可以用来解释很多实际现象，如镜子中的反射和声纳测距中的原理等。

二、电磁波的透射1. 透射现象当一束电磁波照射到透明介质的边界上时，一部分电磁波会穿过界面进入到介质中，这种现象称为透射。

2. 透射定律透射定律可以描述透射过程中入射角、透射角和垂直于边界的法线之间的关系：n1sinθ1 = n2sinθ2其中，n1和n2分别是入射介质和透射介质的折射率，θ1和θ2分别是入射角和透射角。

3. 透射特点- 透射会使电磁波改变传播的方向和速度，同时也会改变其频率；- 透射系数可以用来表示电磁波透射过程中的能量损失；- 透射也是很多实际应用的基础，如光纤通信和太阳能电池等。

三、电磁波的反射与透射的应用1. 光的反射与透射光的反射与透射现象应用广泛，如镜子的制作、光的折射现象、实现光的隔离等。

2. 电磁波在无线通信中的应用电磁波的反射与透射在无线通信领域也发挥着重要作用。

通过合理布置天线和准确控制电磁波的反射和透射，可以实现无线信号在建筑物和地形中的传播和覆盖。

3. 电磁波在雷达中的应用雷达是一种利用电磁波的反射和透射原理来探测目标物体的技术。

通过测量电磁波的反射时间和强度，可以获取目标物体的位置、速度和形状等信息。

总结：电磁波的反射与透射是电磁波与物体相互作用的重要表现形式。

电磁波的反射与透射在我们日常生活中，电磁波无处不在。

从无线电、电视和手机通信，到微波炉和雷达，电磁波带给我们便利和传播信息的能力。

了解电磁波的特性对我们来说非常重要，其中之一就是反射和透射。

当电磁波遇到一个界面时，反射和透射是它们可能发生的两种现象。

反射指的是电磁波在与界面接触后，从界面上反射回来的现象；而透射则是电磁波通过界面继续传播的现象。

首先，让我们来讨论反射。

当一束电磁波遇到一个界面时，它会发生反射。

这意味着一部分电磁波会从界面上反射回来，返回到原来的媒介中。

反射的结果是，我们可以看到物体的表面。

例如，当光线照射到我们眼睛的物体上时，一部分光线会反射回到我们的眼睛中，使我们能够看到物体。

这种反射还发生在镜子上，使我们能够看到自己和周围的环境。

反射还可以被用来发送和接收无线电信号，因为它可以将信号从发射器反射回接收器。

接下来，让我们来谈谈透射。

透射是指电磁波通过界面继续传播的现象。

当电磁波遇到一个界面时，一部分电磁波会被界面吸收或散射，但另一部分电磁波会穿过界面并继续传播。

我们可以用透明物体作为例子来理解透射。

当光线遇到透明物体的表面时，一部分光线会被吸收或散射，但另一部分光线会穿过透明物体并投射到物体的另一侧。

这就是为什么我们可以透过窗户看到外面的景象，或者通过眼镜来改善视力。

要理解反射和透射，我们需要了解电磁波的性质。

电磁波是由电场和磁场组成的波动现象。

当电磁波遇到一个界面时，它们的速度和方向会发生改变，这就是我们能够看到反射和透射的原因。

根据电磁波的性质，当它们从一个介质进入到另一个介质时，它们的方向和速度会发生变化。

这种变化导致了反射和透射的现象。

除了反射和透射，电磁波还可以发生折射。

折射是指电磁波在通过一个介质时，由于介质的折射率不同，波的方向会发生变化的现象。

这种变化导致了光在水中弯曲的现象，使得我们能够看到一些光在水中弯曲的景象，比如杆子被水中的折射效应看起来弯曲了。

总结起来，电磁波的反射和透射是我们日常生活中经常会遇到的现象。

物理实验技术中的电磁波反射与透射特性测量与控制方法电磁波反射与透射特性是物理实验技术中的一个重要领域，它在许多应用中起着关键的作用，如电磁波传播、电磁屏蔽和光电器件等。

本文将介绍一些电磁波反射与透射特性的测量与控制方法。

一、电磁波反射特性的测量与控制方法在电磁波反射特性的测量与控制方法中，最常用的是反射系数和相位的测量。

通过测量反射系数和相位，可以了解电磁波在某个材料界面上的反射程度及其相位差，进而设计相应的控制策略。

1. 简单的反射系数测量方法简单的反射系数测量方法可以使用反射功率计和功率源。

将功率源与被测材料之间建立良好的电磁波传播路径，并通过反射功率计测量反射功率。

然后通过计算反射功率与输入功率的比值，即可得到反射系数。

这种方法简单易行，适用于一些常见的材料。

2. 相位的测量方法相位的测量方法主要有两种：一种是基于干涉原理的相位测量方法，另一种是基于散射原理的相位测量方法。

基于干涉原理的相位测量方法一般使用干涉仪进行。

将被测材料置于干涉仪的一条光路上，测量干涉图样的变化，从而得到相位信息。

这种方法准确性高，适用于精密测量。

基于散射原理的相位测量方法则是利用散射场的相位信息。

通过在一个特定位置上放置接收器，测量散射波的相位，从而得到反射相位。

这种方法相对简单，适用于一些光学材料的测量。

二、电磁波透射特性的测量与控制方法电磁波透射特性的测量方法通常涉及透过率和透射功率的测量。

这些参数可以用来评估材料的透明度和透射效率，进而设计相应的控制策略。

1. 透过率的测量方法透过率的测量方法通常使用透射功率计。

将被测材料放置在透射功率计前方，测量透射功率。

然后通过计算透射功率与输入功率的比值，即可得到透过率。

这种方法简单易行，适用于一些常见的材料。

2. 透射功率的测量方法透射功率的测量方法可以采用光功率计。

将光功率计放置在透射方向上，测量透射功率。

这种方法适用于光学材料的测量，可以提供更准确的透射功率信息。

电磁波的透射与反射现象电磁波是一种由电场与磁场相互耦合而成的波动现象。

在日常生活中，我们常常遇到电磁波的透射与反射现象，无论是通过玻璃的阳光、手机信号的传输，还是光线在镜子上的反射等，都是电磁波的表现。

本文将从光的透射、电磁波的反射等方面来探讨电磁波的透射与反射现象。

光的透射是一种常见的电磁波现象。

当光线传播到介质边界时，会发生折射现象。

折射是光线从一种介质传播到另一种介质时改变速度和传播方向的现象。

这是因为不同介质中的光速不同，当光线从一种介质进入另一种介质时，其传播速度发生改变，导致光线传播方向发生偏折。

根据斯涅尔定律的描述，入射角和折射角之间的关系可以通过折射率来表示。

折射率越大，表示光在该介质中的传播速度越慢，所以折射率越大，光线偏折的角度就会越大。

电磁波的反射现象也是我们生活中常见的现象。

当电磁波从一种介质传播到另一种介质时，如果遇到垂直或倾斜的界面，会发生反射现象。

在反射现象中，入射角和反射角是相等的。

这是因为入射光线与界面发生反射时，会保持原有的角度不变，因此光线的入射角和反射角相等。

这种现象在镜子、水面、金属表面等场景中十分常见。

透射与反射现象在日常生活中有着广泛的应用。

其中一个重要的应用领域是光学。

在光学领域中，人们利用透射与反射现象来研究光线的传播和变化规律。

例如，我们通过显微镜来观察微小物体时，利用了光的透射原理。

显微镜通过物镜与目镜的组合，将光线从物体上反射出来的信息放大，使我们能够更加清晰地观察到微小的细节。

另一个应用领域是通信技术。

在无线通信中，电磁波的透射与反射现象是信号传输的基础。

通过设置天线，并利用电磁波的透射和反射原理，我们可以实现电话、无线网络以及卫星通信等各种通信方式。

这些技术的本质就是利用电磁波在空间中的传播和反射来进行信号的传输。

除了在光学和通信领域的应用之外，透射与反射现象还在其他领域中发挥着重要作用。

在建筑设计中，设计师常常利用电磁波的透射与反射原理，来控制建筑物内的光线照射和温度分布，以提供更好的室内舒适度。

9.4 垂直入射平面电磁波的反射与透射1. 垂直入射平面电磁波反射和透射的一般规律前面介绍了均匀平面电磁波在单一媒质中传播的一般规律。

在多种媒质中，电磁波传播的情况更加复杂。

在两种媒质分界面处，存在反射和透射现象。

这里只介绍均匀平面电磁波垂直入射媒质分界面的情况。

设0x =是二种媒质的分界面，左侧为第一种媒质，右侧为第二种媒质。

均匀平面电磁波在第一种媒质中沿x 方向传播，到达分界面后，形成透射波和反射波。

对分界面来说，入射波透过分界面形成透射波，透射波在第二种媒质中继续沿x 方向传播；入射波遇到分界面反射回来形成反射波，则在第一种媒质中沿x -方向传播。

假设入射波电场强度只有y 分量，表示为()11e x yx E +-Γ+=E e 则根据均匀平面电磁波中电场和磁场强度关系，可写出入射波磁场强度()111C1e e x x z z E x H Z ++-Γ-Γ+==H e e 将透射波表示为()22t t e x y x E -Γ=E e ()22t tC2e x z E x Z -Γ=H e 将反射波表示为()11e x yx E Γ--=E e ()11C1e x z E x Z -Γ-=-H e 在第一种媒质中，电磁场()()()11111e e x x y yx x x E E +-ΓΓ-+-=+=+E E E e e ()()()11111C1C1e e x x z z E E x x x Z Z ++--ΓΓ-=+=-H H H e e 在第二种媒质中，电磁场()()22t t 2e x y x x E -Γ==E E e ()()22t t2C2e x z E x x Z -Γ==H H e 在均匀平面电磁波垂直入射情况下，相对于分界面电场和磁场都只有切向分量。

根据分界面衔接条件，当0x =时，有()120(0)=E E()120(0)=H H将电场和磁场表达式代入式 列出二个方程t t 211C C C E E E E E E Z Z Z -+-+⎧-=⎪⎨+=⎪⎩ 解此方程组得反射波和透射波分别与入射波的关系2121()()C C C C Z Z E E Z Z -+-=+ ， 21121()()C C C C C Z Z H E Z Z Z -+-=-+ t 2122()C C C Z E E Z Z +=+ , t 122()C C H E Z Z +=+ 引入反射系数和透射系数21W 21()()C C C C Z Z R Z Z -=+，2W 122()C C C Z T Z Z =+ 则 W E R E -+= ,W 1C R H E Z -+=- t W E T E += ,t W 2C T H E Z += 反射系数W R 和透射系数W T 的关系W W 1T R -=电磁波传播参数C Z ==j Γ===α=β=j Γ=α+β2. 理想导体表面的反射理想导体就是电导率为无限大的导体。

目录摘要 (1)关键词 (1)Abstract (1)K e y words (1)引言（或绪论） (1)1 理论基础 (2)1.1 均匀平面波……………………………………………………………………21.2 对导电媒质分界面的垂直入射 (2)1.3全反射与全透射………………………………………………………………32均匀平面波对理想介质分界面的斜入射 (4)2.1垂直极化波……………………………………………………………………42.2平行极化波……………………………………………………………………63均匀平面波对理想导体分界面的斜入射 (4)3.1垂直极化波……………………………………………………………………93.2平行极化波……………………………………………………………………9参考文献 (10)电磁波在不同分界面的反射与透射的简单分析摘要：由于不同媒质其媒质参数不同, 电磁波入射到媒质分界面时会产生反射和透射现象。

通过对电磁波在分界面上反射和透射的理论分析, 讨论反射波、透射波振幅、方向随入射角的变化。

关键词：边界条件; 反射系数; 平行极化;全反射Reflection and transmission characteristics of electromagnetic waves on interface of different mediums Student majoring in elecnomic information engineering Jing XinpingTutor Jinhua OuyangAbstract：Due to the different parameters with different mediums, electromagnetic waves incidencing on the interface between mediums will produce the phenomenon of reflection and transmission. This paper discusses amplitude, direction character istics of reflected wave and transmission wave versus the angle of incidence through analyzing the formula.Key words: boundary condition; reflection coefficient;parallel polarization; all reflection引言随着电磁波技术在通讯、勘探等诸多领域的不断发展, 电磁波在介质中的传播问题也越来越重要[ 1] 。

工程光学习题解答第九章-光的电磁理论基础————————————————————————————————作者：————————————————————————————————日期：第九 章 光的电磁理论基础1. 一个平面电磁波可以表示为140,2cos[210()],02x y z z E E t E cππ==⨯-+=,求(1)该电磁波的频率、波长、振幅和原点的初相位？（２）拨的传播方向和电矢量的振动方向？（３）相应的磁场Ｂ的表达式？解：（1）平面电磁波cos[2()]zE A t cπνϕ=-+ 对应有1462,10,,3102A Hz m πνϕλ-====⨯。

（2）波传播方向沿z 轴，电矢量振动方向为y 轴。

（3）B E →→与垂直，传播方向相同，∴0By Bz ==814610[210()]2z Bx Ey CEy t c πμεπ===⨯⨯-+２. 在玻璃中传播的一个线偏振光可以表示2150,0,10cos 10()0.65y z x zE E E t cπ===-，试求（1）光的频率和波长；（2）玻璃的折射率。

解：（1）215cos[2()]10cos[10()]0.65z zE A t t ccπνϕπ=-+=- ∴1514210510v Hz πνπν=⇒=⨯72/2/0.65 3.910n k c m λππ-===⨯（2）8714310 1.543.910510n c c n v λν-⨯====⨯⨯⨯ 3.在与一平行光束垂直的方向上插入一片透明薄片，薄片的厚度0.01h mm =,折射率n=1.5,若光波的波长为500nm λ=,试计算透明薄片插入前后所引起的光程和相位的变化。

解：光程变化为 (1)0.005n h mm ∆=-=相位变化为)(20250010005.026rad πππλδ=⨯⨯=∆= 4. 地球表面每平方米接收到来自太阳光的功率为 1.33kw,试计算投射到地球表面的太阳光的电场强度的大小。
