低频电子脉冲红外治疗仪适用范围:妇女乳腺炎、乳痛、乳腺增生及其它乳腺良性病症的辅助治疗。
1.1 产品型号划分:本产品型号为WH290-I1.2型号划分说明:WH290 –□设计序号产品序号1.3结构组成:本机由主机、电源线、治疗电极片,治疗探头,手控盒组成。
1.4仪器基本参数表12.1 工作环境条件:2.1.1 环境温度5℃~40℃;2.1.2 相对湿度≤80%;2.1.3 大气压力700hPa~1060hPa;2.1.4 使用电源:AC 220(1±10%)V,50(1±2%)Hz;2.2电刺激输出2.2.1治疗仪输出基本波形见表2表2 基本波形输出的A、B、C三种波形通过不同组合形成:WH290-I型十种处方、见表3表3 治疗选择与输出波形2.2.2输出波形的基本参数2.2.2.1 A波近似三角波调幅的基波脉冲组合,调幅包络周期2.3S, 误差±15%;频率110Hz,误差±15%;脉宽320μs,误差±15%。
2.2.2.2 B波频率800Hz,误差±15%;脉宽625μs,误差±10%;调制波频率50Hz~400Hz,高低端点频率误差±18%;调制波脉宽1.25ms~10ms,高低端点脉宽误差±18%。
2.2.2.3 C波发出不等幅脉冲串,脉冲频率2.5kHz,误差±15%;串间隔0.4s, 误差±15%;其中短波串持续0.1s,误差±15%;长波串持续0.8s,误差±15%。
2.2.3输出电压2.2.3.1应用状态下实际输出电压见表4;2.2.3.2开路输出电压峰值不大于500V;表4 输出电压2.2.4安全措施当电源中断后再恢复时,治疗仪不得有输出。
2.2.5抗干扰能力左右两通道电刺激同时输出,相互间不得有干扰发生。
2.2.6固定贴身电极温度:40℃±2℃。
低频电子脉冲治疗仪操作规程1.使用前的准备(1)确保治疗仪所处的环境干燥,温度适宜,并远离水源和易燃物。
(2)检查治疗仪的电源线、传导线和电极片是否完好无损,确保连接正常。
(3)查看治疗仪设备的开关和调节器是否正常,避免出现意外事故。
(4)清洁治疗仪设备和配件,确保无污染和细菌。
2.操作步骤(1)将治疗仪设备放置于平稳的桌面上,并连接电源线到正确的电源插座。
(2)将治疗仪传导线与治疗仪设备连接,确保连接牢固。
(3)将电极片与治疗仪传导线连接,确保电极片与人体接触良好。
(4)清洁和消毒治疗区域(皮肤),以确保无细菌和感染。
(5)将电极片粘贴于治疗区域,尽量贴紧皮肤,并确保电极片之间没有空隙。
(6)打开治疗仪设备的电源开关,并调节电流强度,起初设置较低的强度,逐渐加大。
(7)根据医嘱或个人需要选择适宜的治疗模式和时间,一般为15-30分钟。
(8)在治疗过程中,密切观察患者的反应,如出现不适或异常情况,应立即停止治疗。
(9)治疗结束后,首先关闭治疗仪设备的电源开关,然后将电极片从皮肤上取下,注意不要拉扯皮肤。
(10)将电极片和传导线等配件清洗和消毒,存放在干燥、通风的地方,避免阳光直射。
3.注意事项(1)低频电子脉冲治疗仪只能在医生的指导下使用,不得自行操作。
(2)患者在使用低频电子脉冲治疗仪之前,应了解治疗的目的、原理和可能的风险。
(3)尽量避免在患有心脏病、心脏起搏器和其他电子装置的人群中使用低频电子脉冲治疗仪。
(4)患者在治疗过程中,不宜进行运动、驾驶车辆或操作机器等需要注意安全的活动。
(5)孕妇、儿童或有感染性疾病的人群,应在医生的指导下使用低频电子脉冲治疗仪。
(6)长时间的连续使用低频电子脉冲治疗仪可能导致肌肉疲劳,应避免超过医生建议的治疗时间。
(7)使用低频电子脉冲治疗仪前后,不宜进食大量食物,以避免消化不良和恶心等不适症状。
低频电子脉冲红外治疗仪技术参数
1.具备与乳管灌注器配合使用,完成导管治疗的功能。
2.临床治疗部位:1)乳腺2)腹部
3.低频脉冲输出:双路4通道,可同时治疗2个病人,互不
影响。
4.低频脉冲输出调节:0~100分级可调,输出调节步距为1。
5.红外输出:光谱范围:800nm~2500nm。
6.红外探头电极温度范围:电极可调,温度分别对应为:
35℃、36℃、38℃~51℃,误差±1℃。
7.电极可加热,电脑控制,电极极限温度:40℃±2℃。
8.治疗穴位电脑自动图示及声音提示,穴位图形实时引导,
治疗参数随时显示。
9.标配红外治疗探头:2支,与LED治疗器并联。
10.标配固定贴身电极:2片(可加热)。
11.标配手持式微电脑遥控器:2只,对应双路治疗。
12.治疗界面:实时穴位提示,每三分钟蜂鸣器发声提醒
更换治疗部位。
13.治疗过程中≥3种基本治疗参数可调整。
14.治疗参数的编程:可设置治疗时间,治疗部位,红外
光强度,电生物场刺激强度。
15.具备开机自检报警功能。
16.具备输出过载自动关机功能。
17.液晶屏:具备背光显示功能。
低频电子脉冲治疗仪操作规程低频电子脉冲治疗仪使用步骤?1.开机:对于G6805-2只要将定时选择开关(兼工作开关)旋至不定时档或任意一定时档即可;对于G9805-B和G9805-C需打开治疗仪右侧面的开关,此工作开关“”为开,“”为关,开机使用前须先将所有输出强度控制旋钮调至关即“关”,若在输出未关断的情况下开机,治疗仪会处于保护状态,自动切断输出,对应的红色输出保护指示灯亮,G8905-C还会在多功能显示屏幕上显示“FH”,这时只要将所有输出强度控制旋钮调至关即“关”,治疗仪的输出保护即可解除。
?2.关机:用完后须将所有输出强度控制旋钮调至“关”,关闭工作开关,若交流供电还须拔掉电源插头。
?3.输出模式选择:按动输出模式按键或转动动输出模式旋钮即可选择输出模式(G6805-2为旋钮,G6805-B,G9805-C为按键),输出模式为连续.断续.疏密.推拿(仅G9805-C有此推拿输出模式)。
?4.输出频率设定:G6805-2用一个频率设定旋钮设定输出频率,共有十档输出频率可选择;G9805-C用两个旋转开关来设定输出频率,两个开关分别设定输出频率,两个开关分别设定输出频率的十位与个位;G9805-C用两个按键来设定输出频率,两个按键为频率的加.减设定,频率数值由数码屏显示。
?5.探穴的使用:本治疗仪的特点为探穴与治疗可同时使用,当需要使用好过探穴功能时,须将探穴电极连线的插头插到对应的插孔,让病人用手握紧手握电击棒,另一端的探针即可用来探找穴位。
鉴于人体穴位阻抗较周围组织低的特点,可通过观察探穴指示表来判断穴位,指针偏转的角度越大(知识的数字越大)越可能是学位。
其中G6805-2还具有探穴的声讯信号,即声音的频率越来越可能是穴位。
?6.定时治疗的使用:G6805-2只要将定时选到对应的位置即可;G9805-C用定时按键来选择20或30分钟定时。
在定时治疗过程中如改变定时选择器的状态则会重新开始计时。

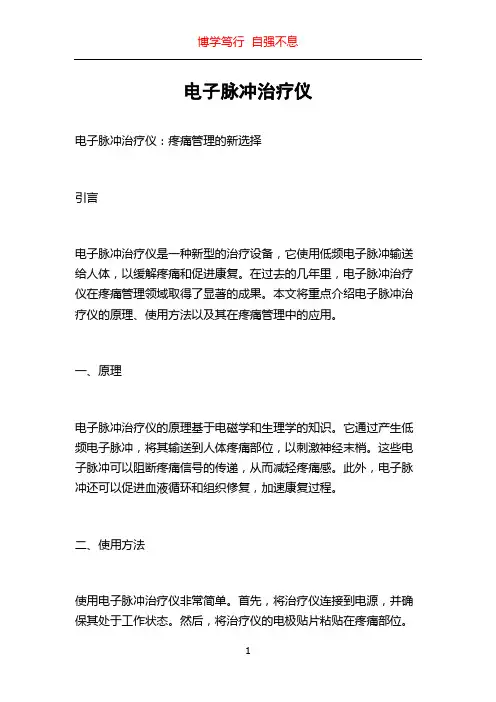

电子脉冲治疗仪电子脉冲治疗仪:疼痛管理的新选择引言电子脉冲治疗仪是一种新型的治疗设备,它使用低频电子脉冲输送给人体,以缓解疼痛和促进康复。
在过去的几年里,电子脉冲治疗仪在疼痛管理领域取得了显著的成果。
本文将重点介绍电子脉冲治疗仪的原理、使用方法以及其在疼痛管理中的应用。
一、原理电子脉冲治疗仪的原理基于电磁学和生理学的知识。
它通过产生低频电子脉冲,将其输送到人体疼痛部位,以刺激神经末梢。
这些电子脉冲可以阻断疼痛信号的传递,从而减轻疼痛感。
此外,电子脉冲还可以促进血液循环和组织修复,加速康复过程。
二、使用方法使用电子脉冲治疗仪非常简单。
首先,将治疗仪连接到电源,并确保其处于工作状态。
然后,将治疗仪的电极贴片粘贴在疼痛部位。
根据设备的说明,选择适当的治疗模式和强度。
治疗时间通常为15-30分钟,每天进行1-2次治疗。
使用电子脉冲治疗仪时,应注意遵循设备说明书和医生的建议,以确保安全和效果。
三、疼痛管理中的应用电子脉冲治疗仪在疼痛管理中有广泛的应用。
它可以用于各种类型的疼痛,包括慢性疼痛、急性疼痛和术后疼痛。
例如,对于患有关节炎的患者,电子脉冲治疗仪可以减轻关节疼痛和炎症。
对于运动损伤的患者,电子脉冲治疗仪可以促进组织修复和康复。
此外,电子脉冲治疗仪还可以用于疼痛控制前的准备工作,如放松肌肉和提高局部血液循环。
四、优点和不足之处电子脉冲治疗仪相比传统疼痛管理方法具有以下优点:1. 无副作用:电子脉冲治疗仪不需要药物,因此避免了药物治疗可能带来的副作用。
2. 方便易用:使用电子脉冲治疗仪非常简单,患者可以在家中进行治疗,减少了前往医院的时间和费用。
3. 个性化治疗:电子脉冲治疗仪可以根据患者的需求和疼痛程度进行调节,提供个性化的治疗。
虽然电子脉冲治疗仪在疼痛管理中有很多优势,但也存在一些不足之处:1. 效果因人而异:由于人体对电子脉冲的反应不同,治疗效果可能因人而异。
2. 价格较高:电子脉冲治疗仪相对较昂贵,可能有一定的经济负担。

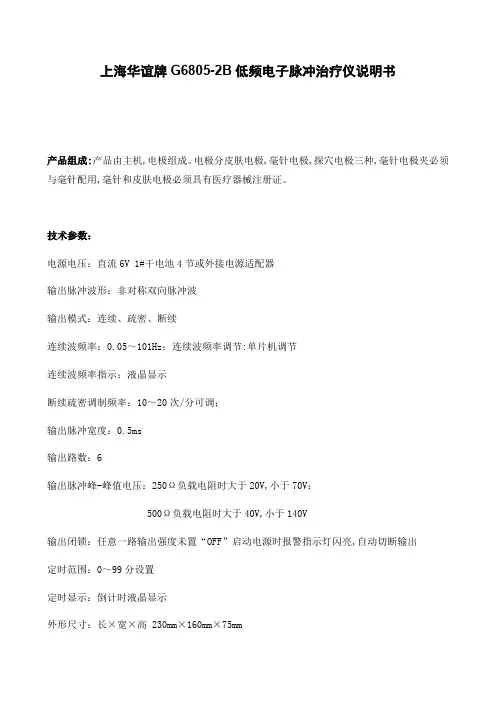

上海华谊牌G6805-2B低频电子脉冲治疗仪说明书产品组成:产品由主机,电极组成。
电极分皮肤电极,毫针电极,探穴电极三种,毫针电极夹必须与毫针配用,毫针和皮肤电极必须具有医疗器械注册证。
技术参数:电源电压:直流6V 1#干电池4节或外接电源适配器输出脉冲波形:非对称双向脉冲波输出模式:连续、疏密、断续连续波频率:0.05~101Hz;连续波频率调节:单片机调节连续波频率指示:液晶显示断续疏密调制频率:10~20次/分可调;输出脉冲宽度:0.5ms输出路数:6输出脉冲峰-峰值电压:250Ω负载电阻时大于20V,小于70V;500Ω负载电阻时大于40V,小于140V输出闭锁:任意一路输出强度未置“OFF”启动电源时报警指示灯闪亮,自动切断输出定时范围:0~99分设置定时显示:倒计时液晶显示外形尺寸:长×宽×高 230mm×160mm×75mm附件:毫针电极夹×6 外接电源适配器×1 皮肤电极2套维修和保养:1、电针仪器使用应放置在湿气、灰尘少的地方,应避开日光直射或暖气附近的地方。
2、贮存时应置于通风良好无腐蚀气体、具有防尘防潮的室内。
3、电池电压不足时应及时更换,更换时不要将新旧电池混和使用,应注意正负极性,若两周内不使用,必须取出干电池。
4、仪器外表用湿布擦拭即可,请勿使用酒精、汽油或活期他溶剂。
注意事项:1、毫针电极夹用毕后,用以用酒精消毒。
皮肤电极中的导电贴片胶应为一次性使用或专人使用,使用后应撕去,以免交叉感染。
皮肤电极中的导电电极板、探穴电极用毕后需清洗,再用以用酒精消毒。
对皮肤病患者或急性传染病患者需用专人专用电极,用毕后需作严格的灭菌消毒处理,防止交叉感染。
2、对皮肤破损、溃疡处应避免安装皮肤电极。
不要在心脏两侧或前心后背安置皮肤电极,避免电流通过心脏。
3、做电针治疗时,对患者的刺激强度应以患者能耐受为度,不可拘泥于某一强度,在治疗中,医护人员应经常观察患者反应,若有异常,应立即采取切断电源,终止治疗。
G6805-2A型低频电子脉冲治疗仪治疗原理G6805-2A型低频电子脉冲治疗仪能稳定输出各种强度、频率的脉冲电流,经毫针或皮肤电极送入人体,刺激神经或肌肉,使其兴奋或抑制。
本治疗仪适用与毫针电极或皮肤电极配合使用,用于神经麻痹引起的肢体瘫痪、肌肉劳损性疾病的辅助治疗。
禁忌症1、对极度衰弱、病情危重的患者不宜使用2、孕妇应避免使用电针刺激小腹和腰骶部穴位,以免流产。
对有习惯性流产史的孕妇、妇女月经期、骨盆狭窄性难产者不能使用3、对年老体弱及心脏病患者应慎用,若要使用,应在医生指导下使用。
对使用植入式电子装置(例如心脏起搏器)的患者不能使用,以防止刺激电流对植入式电子装置的干扰会产生危险。
4、对电针过于恐惧、紧张、敏感的患者不宜使用5、对所取的穴位接近重要器官或大血管附近的患者不宜使用。
注意事项1、毫针电极夹用毕后用医用酒精消毒,皮肤电极中的导电自粘电极片应为一次性使用或专人专用,使用后应撕去,以免交叉感染。
皮肤电极中的导电硅橡胶电极板用毕后须清洗,再用医用酒精消毒。
对皮肤病患者或急性传染病患者须用专人专用电极,用毕后须作严格的环氧乙烷灭菌处理,防止交叉感染。
2、不要在胸部特别在心脏两侧或前心后背安置皮肤电极,避免电流通过心脏,增加心脏纤颤危险。
对皮肤破损、溃疡处应避免安置皮肤电极。
△!3、电针治疗时,对患者的刺激强度应以患者能耐受为度,不可拘泥于某一强度,使用过量的强度,有可能对患者产生危险,在治疗中,医护人员应经常观察患者反应,若有异常应立即采取切断电源,终止治疗。
4、应避免治疗仪和高频手术设备同时接于一个患者,以防止在治疗仪电极处可能引起烧伤或损坏仪器。
5、应避免治疗仪在短波或微波治疗设备附近(例如1m)使用,以防止输出不稳定6、为了保护环境,医疗器械废弃物应按法律法规对环保的要求进行处置。
使用方法(一)仪器面板示意图1、频率调节旋钮2、工作指示灯3、频率指示灯4、报警指示灯5、功能选择开关6、7、8、9、10、11输出强度调节旋钮 12、13、14、15、16、17输出插座 18、外接电源插口(二)三种脉冲波形输出该治疗仪有连续波、断续波、疏密波三种脉冲波输出,波形选择可由“功能选择”开关来调节。
产品介绍:五合低中频电子脉冲治疗仪,是在原有产品基础上,经过顶尖科研人员与医学人员共同研制开发的2015最新款产品,它集中了最先进的能量导入疗法,自检功能,光波、超声波、处方等疗法,又保留了传统的模拟针灸、推拿按摩、磁场效应疗法、药物导入、远红外热疗、足部反射疗法六大功能,多管齐下,针对性强,值得信赖。
五合低中频电子脉冲治疗仪是目前国内唯一一款超大液晶屏显示将多种功能及于一身的超强治疗仪,业内独一无二,是2015顶尖的潮流产品!产品特点:1. 五合低中频电子脉冲治疗仪具有生物电、远红外热疗、磁疗、激光、超声波等多种物理因子灵活组合,协同作用。
同时设有多项保护功能,使产品更可靠更稳定。
2.采用超大屏幕液晶显示,业内超大无人能及。
3.独特的治疗方法,业内首创。
针对患者每一个部位针对性治疗,设置不同的模拟手法。
4.能量:经络能量导引法,业内首创,独一无二。
5.脉冲电流通过人体皮肤、粘膜表面、肌体深部时,使肌体受到刺激,局部血液循环得到改善,肌肉张力得到缓解,炎症产物的吸收加强,从而产生直接治疗疾病的作用;或使神经系统更有力地激起人体本身的防御与免疫机制或调解内分泌而起到间接治疗作用。
6.电极上放置有极性相反的软磁,具体较强的恒定磁场治疗效果。
能够调节患处生产物磁场,增加细胞含磁量,活化细胞,调节神经及软化溶解血液中沉积物,使气血顺畅达到缓解疼痛、消肿作用。
7.远红外热疗能改善局部血液循环,促进渗出物吸收和消肿,缓解肌肉张力,对多种原因引起的疼痛起到一定的镇痛效果。
内设自动电子温控系统,较好的控制热疗温度变化。
8..采用波长为650nm低功率半导体激光对鼻腔或穴位照射,引起机体的生物袭击效应,光化效应等,进而改变血液循环。
9.超声波能在人体内产生温热、理化、震动的功效。
通过微细按摩和深层渗透能促进新陈代谢和营养吸收,提高细胞的通透性,改变细胞容积,从而改变局部血液和淋巴液的循环。
提高组织的再生产能力,软化组织。
