底板钢筋支架方案(上报)

7#住宅楼（顺义区石园北区商住7#楼项目）钢筋支架安全专项方案建设单位:北京宏城房地产开发有限公司施工单位:北京市京达建筑工程有限公司监理单位:北京市顺金盛建设工程监理有限责任公司7#住宅楼（顺义区石园北区商住7#楼项目）钢筋支架专项方案编制人： __________________审批人： ________________日期： __________________目录第一章编制依据-------------------------------------------------------------- 3第二章工程概况-------------------------------------------------------------- 3一、工程概况----------------------------------------------------------- 3第三章施工准备-------------------------------------------------------------- 4一、测量准备--------------------------------------------------------- 4二、技术准备--------------------------------------------------------- 4三、材料、设备准备-------------------------------------------------- 4四、施工机具准备----------------------------------------------------- 5五、钢筋搬运和堆放-------------------------------------------------- 5第四章施工方法-------------------------------------------------------------- 6一、钢筋加工--------------------------------------------------------- 6二、钢筋定位、间距、保护层控制-------------------------------------- 6三、绑扎、锚固------------------------------------------------------- 7第五章设计、规范及其他要求------------------------------------------------ 10一、设计、规范及其他要求--------------------------------------------- 10第六章质量标准------------------------------------------------------------ 11一、钢筋翻样-------------------------------------------------------- 11二、钢筋工作序号---------------------------------------------------- 11三、钢筋加工-------------------------------------------------------- 11四、搭接绑扎-------------------------------------------------------- 12五、成品保护------------------------------------ 13六、应注意的质量问题------------------------------------------------ 13七、质量记录-------------------------------------------------------- 14第七章安全文明施工------------------------------------------------------- 14第八章计算书及节点图---------------------------------------------------- 14一、计算书----------------------------------------------------------- 14第一章编制依据1、工程施工图纸；2、《混凝土结构工程施工图平面整体表示方法制图规则和构造详图》（16G101-1）;3、《混凝土结构工程施工质量验收规范》（GB50204）；4、《钢筋焊接及验收规范》（JGJ18）;5、《钢筋机械连接通用技术规程》（JGJ107）;&《建筑工程施工质量验收统一标准》（GB50300）7、有关本工程技术洽商和图纸会审记录第二章工程概况工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况工程名称石园北区商住7号楼工程地点顺义区建筑面积（m2）30004建筑高度（m）68总工期（天）700主体结构剪力墙地上层数22地下层数2标准层层高2.8其它主要层高（m）4（m）2、各责任主体名称本工程钢筋砼结构用钢量大，施工难度较大，尤其基础底板，属大体积砼结构，采用钢筋支架此技术措施，确保钢筋绑扎质量符合设计要求。

地下室钢筋混凝土底板、墙的钢筋绑扎方案施工方案年月日目录地下室钢筋混凝土底板、墙的钢筋绑扎方案 (3)1.范围 (3)2.施工准备 (3)3.操作工艺 (3)4.质量标准 (5)5 成品保护 (7)6 应注意的质量问题 (7)7 质量记录 (7)地下室钢筋混凝土底板、墙的钢筋绑扎方案1.范围本工艺标准适用于地下室钢筋混凝土底板、墙的钢筋绑扎。

2.施工准备2.1 材料及主要机具：2.1.1 钢筋：应有出厂合格证，按规定作力学性能复试。

当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

2.1.2 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

铁丝的切断长度要满足使用要求。

2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。

2.1.4 工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。

2.2 作业条件：2.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。

2.2.2 核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。

2.2.3 当施工现场地下水位较高时，必须有排水及降水措施。

2.2.4 熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。

2.2.5 根据地下室防水施工方案（采用内贴法或外贴施工），底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。

当地下室外墙防水采用内贴法施工时，在绑扎墙体钢筋之间前砌完保护墙，做好防水层及保护层。

3.操作工艺3.1 工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋3.2 划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。

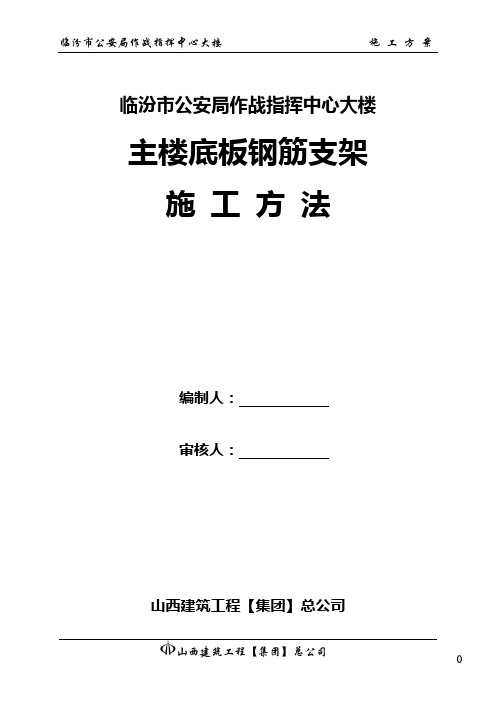

临汾市公安局作战指挥中心大楼主楼底板钢筋支架施工方法
编制人：
审核人：
山西建筑工程【集团】总公司
二00六年二月八日
主楼底板钢筋支架施工方法
主楼底板厚1.8m，长58.4m，宽22.4m，分上下两层钢筋网片，每层钢筋均为双向。

基础底板面积大、厚度大、钢筋重量大，又属于大体积混凝土。

为保证上下层钢筋网片绑扎位置正确、浇捣时钢筋安全稳定不位移及钢筋保护层厚度，特制定如下施工方法：
1、根据图纸设计在底板防水层混凝土保护层上弹出各板带控制线，依据图纸设计进行钢筋绑扎，绑扎采用满绑法。

2、钢筋连接采用滚扎直螺纹套筒连接。

3、在下层钢筋网片绑扎时要先按0.9m×0.9m布置50mm厚混凝土垫块或花岗岩块（强度不低于20MPa）。

在下层钢筋网片绑扎结束，并经验收合格后方可搭设上层网片支架。

4、支架搭设方法：采用ø48×3.5钢管搭设支架，支架间距为每2m设一立杆，立杆高1.63m，立杆下焊接110×110×3mm止水钢板，立杆放在下层钢筋网片的上筋上，不牢固时在止水钢板下增加350mm长的 25短钢筋支垫，并和钢筋网片点焊；立杆下侧水平钢管距防水层混凝土保护层400mm （-9.2m），纵横间距6m；立杆上侧长方向水平钢管间距2m（-7.89m），短方向钢管（在长方向水平钢管之下）间距6m。

钢管距基础外边侧≮300mm，钢管十字交叉处用十字扣件连接牢固。

示意图如下：
（见下页）
钢管支架示意图
山西建筑工程【集团】总公司
临汾市公安局作战指挥中心大楼项目部
2006年2月8日。

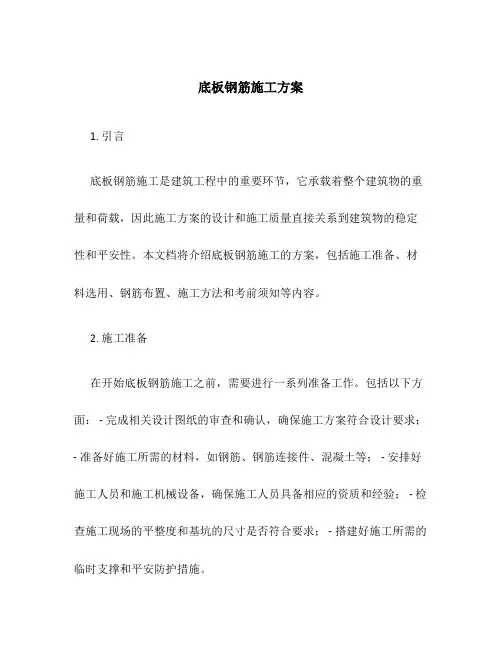

底板钢筋施工方案1. 引言底板钢筋施工是建筑工程中的重要环节，它承载着整个建筑物的重量和荷载，因此施工方案的设计和施工质量直接关系到建筑物的稳定性和平安性。

本文档将介绍底板钢筋施工的方案，包括施工准备、材料选用、钢筋布置、施工方法和考前须知等内容。

2. 施工准备在开始底板钢筋施工之前，需要进行一系列准备工作。

包括以下方面： - 完成相关设计图纸的审查和确认，确保施工方案符合设计要求；- 准备好施工所需的材料，如钢筋、钢筋连接件、混凝土等； - 安排好施工人员和施工机械设备，确保施工人员具备相应的资质和经验； - 检查施工现场的平整度和基坑的尺寸是否符合要求； - 搭建好施工所需的临时支撑和平安防护措施。

3. 材料选用在底板钢筋施工中，选择适宜的材料对保证施工质量和工程平安起着至关重要的作用。

以下是常用的底板钢筋施工材料： - 钢筋：选择强度和规格符合设计要求的普通钢筋或高强钢筋； - 钢筋连接件：使用符合标准的钢筋连接件，确保连接牢固； - 混凝土：选择强度和配合比符合设计要求的混凝土，确保底板具有足够的承载力和耐久性；4. 钢筋布置底板钢筋的布置旨在增加底板的强度和稳定性，以确保底板能够承受荷载并保持结构的稳定性。

布置钢筋的原那么如下： - 遵循设计图纸的钢筋布置要求； - 钢筋的受力方向应符合设计要求，确保钢筋能够有效地承受荷载； - 钢筋的间距和截面面积应满足设计要求，以确保底板的强度和稳定性； - 采用适宜的连接方式，确保钢筋的连接牢固可靠。

5. 施工方法底板钢筋施工的方法主要包括以下几个步骤： 1. 清理和处理底板基面，确保基面的平整度和干净度； 2. 搭建钢筋支架以固定和支撑钢筋；3. 按照设计图纸的要求，将钢筋逐层铺设，并使用钢筋连接件连接；4. 在钢筋布置完成后，进行验收和检查，确保钢筋的数量、规格和连接质量符合设计要求； 5. 进行混凝土浇筑，确保混凝土能够完全包覆钢筋，形成一体化的结构； 6. 进行混凝土的养护，保证底板的强度和耐久性。

**大厦底板钢筋支架布置及计算书一、钢筋支架的布置主楼1.8m厚大底板钢筋支架立杆用L50×50角钢@1500双向，下端焊接在500mm长的L50×50角钢上，上端与支架横杆（L50×50角钢）焊接连接，中部水平杆及斜撑为Ф18钢筋@4500双向。

中部水平杆及斜撑沿周边通设。

钢筋支架横杆用L50×50角钢，焊接在立杆上，横向通长，纵向间距@1500，具体见下图。

50×50φ32@150单层双向φ32@150单层双向AФ18二级钢@4500AФ18二级钢@450050×50250×50A-A剖面图φ32@150单层双向Ф18二级钢@4500Ф18二级钢@4500φ32@150单层双向50×501L50×50立杆与下部水平角钢焊接L50×5050×50ф18斜撑与下部角钢焊接2立杆与上部水平角钢焊接50×50支架强度计算1、立杆单根立杆受荷面积为：1.5×1.5=2.25㎡每平方米上层钢筋重量：(2×1000/150)×6.31=84.13kg每平方米施工荷载按200 kg考虑，考虑到浇捣混凝土时冲击荷载施工荷载取300 kg/㎡。

单根立杆承受荷载为P=2.25×(300+84.13)=0.864t=8.64KN立杆按两端铰支计算(实际为上下端焊接,计算偏于安全)立杆压弯失稳临界力Pcr=π2EI/L2(1)其中：E为钢材弹性模量，取2.0×105N/mm2I为L50×50角钢惯矩，I=［By23-（B-b）·（y2-t）3-by13］=3.8652×104㎜4L为立杆长度取1600㎜由(1)式可计算得：Pcr=3.142×2.0×105×3.8652×104/16002=29.77KN由Pcr>P可知立杆满足要求2、横杆横杆按多跨连续梁计算。

武海·中华名城二期工程筏板钢筋支撑专项施工方案编制：审核：审批：四川浩耀建筑工程有限公司2014年6月目录第一章编制依据 (1)第二章工程概况 (1)第三章施工准备 (1)第四章施工步骤 (2)第五章现场文明施工 (2)第六章钢筋支撑计算书 (3)第一章编制依据1、《建筑施工安全检查标准》（JGJ59-2011）；2、《钢筋焊接及验收规范》（JGJ18-2012）；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《建筑施工手册》第四版；5、本工程的建筑、结构施工图；6、本工程施工组织设计；7、有关本工程技术洽商和图纸会审记录；8、成都地区及本工程的实际情况，国家及行业现行的法律法规、技术规范规程和施工验收规范，本公司内部技术标准、工作标准、管理标准以及相关的安全生产管理规定。

第二章工程概况本工程位于成都市青白江区，由武海大同置业有限公司投资新建的高层住宅群。

建筑面积约70000m2，工程结构类型为框架-剪力墙结构体系，地下一层，地上18层，建筑高度18.150m，建筑层高3m。

本工程基础形式主楼采用筏板基础，地下室采用独立柱基和抗水板组合式基础。

主楼部分的筏板厚度为1000mm，局部在基础厚度变化的交接部位达到3500mm厚，达到大体积砼的标准；附楼和地下室中庭部分底板厚300mm、400mm；基础地基为天然地基，以稍密砂砾石作持力层，基础最大埋深7m。

筏板钢筋主要采用HRB400Φ20@150，局部附加二排钢筋HRB400Φ22@150、Φ20@150、Φ18@150等；抗水板钢筋主要采用HRB400Φ14@150。

基础砼等级为C35P8。

第三章施工准备一、测量准备根据计算书的间距，平面控制网线，后浇带位置边线、承台边线的位置在垫层上放出支撑钢筋的定位轴线。

二、材料准备1、按照图纸计算出所需钢筋量，采购一定量的E63焊条，进场的钢材、焊条必需有产品质量证明书，原材试验报告并分批进行复试，如有不符合规范的予以退场。

地下室钢筋支架及马镫施工方案一、工程概况本工程为_____地下室建设项目，地下室建筑面积为_____平方米，结构形式为_____。

地下室施工中，钢筋工程是重要的组成部分，为确保钢筋的位置准确和施工安全，需要合理设置钢筋支架及马镫。

二、编制依据1、本工程的施工图纸及相关设计文件。

2、《混凝土结构工程施工质量验收规范》（GB 50204-2015）。

3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）。

4、国家及地方现行的有关施工及验收规范、规程、标准。

三、施工准备1、技术准备（1）熟悉施工图纸，明确钢筋支架及马镫的设置位置、规格型号等要求。

（2）对施工人员进行技术交底，使其了解施工工艺和质量标准。

2、材料准备（1）根据施工图纸计算所需的钢筋、钢管、角钢等材料的数量，并进行采购。

（2）材料进场后，应进行检验，确保其质量符合要求。

3、施工机具准备（1）准备好电焊机、切割机、扳手等施工机具。

（2）对施工机具进行检查和调试，确保其性能良好。

四、钢筋支架及马镫的类型及选用1、钢筋支架类型（1）角钢支架：适用于较大跨度的钢筋网片支撑。

（2）钢管支架：通用性较强，可根据需要调整高度。

2、马镫类型（1）几字形马镫：制作简单，使用方便。

（2）通长马镫：稳定性好，承载能力强。

3、选用原则根据地下室结构的特点、钢筋的规格和间距、施工荷载等因素，综合选用合适的钢筋支架及马镫类型。

五、钢筋支架及马镫的布置1、钢筋支架的布置（1）在地下室底板、顶板的双层钢筋网片中，每隔一定距离设置一排钢筋支架。

（2）支架的间距应根据钢筋的重量、跨度等因素确定，一般不大于 15 米。

2、马镫的布置（1）在楼板的双层钢筋网片中，每隔一定距离设置一个马镫。

（2）马镫的间距一般为 1 米左右，梅花形布置。

六、钢筋支架及马镫的制作与安装1、钢筋支架的制作（1）角钢支架：将角钢按照设计要求进行切割、焊接，形成支架。

（2）钢管支架：将钢管切割成合适的长度，用扣件连接成支架。

目录一、筏板基础工程概况 (2)二、具体做法 (2)三、质量要求及标准 (3)四、筏板基础钢筋钢管支撑体系结构计算 (3)一、筏板基础工程概况地下室部位筏板基础（FB2)厚度 1.5m，配筋为HRB400直径25mm@200mm双层双向；塔楼部位筏板基础（FB1)厚度3m，配筋为HRB400直径25mm@200mm双层双向（双排），局部附加1-3层钢筋网片，钢筋规格为HRB400直径20-32mm，间距@100-200mm。

为确保筏板集水井、电梯井基础钢筋及地下室底板钢筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验，考虑施工方便和安全，本工程拟采用钢管扣件式支撑体系作为上部钢筋网片的竖向支撑。

二、具体做法1、筏板基础钢管支撑架具体位置及范围详见图1：钢管支撑架平面图；2、浅筏板支架做法（FB2=1.5m）：钢管选用Q235-A级Ф48×3.5钢管，立杆间距2m，水平杆两道，纵横满布，斜拉筋布置D14钢筋，纵横间距4m，立杆高度1.5m。

3、深筏板支架做法(FB1=3m): 钢管选用Q235-A级Ф48×3.5钢管，立杆间距1.5m，水平杆三道，纵横满布，斜拉筋布置D14钢筋，纵横间距3m，立杆高度3m。

具体详见图2：浅筏板钢管支架剖面图；图3：深筏板钢管支架剖面图；4、集水井及核心筒支架做法：钢管选用Q235-A级Ф48×3.5钢管，集水坑及核心筒部位钢管支架按实际高度及具体位置设置钢管支架。

具体详见图4：集水坑及核心筒部位钢管支架剖面图；5、深、浅筏板交界斜坡位置做法具体详见图5：深、浅筏板交界斜坡位置剖面图；6、钢管支架止水做法详见图6：钢管支架止水做法大样图；7、抗冲剪钢筋采用钢筋支架，顶部选用三级钢25通长钢筋，立杆选用三级钢25@1500，斜撑钢筋选用二级钢14间距1500，具体详见图7：抗冲剪钢筋支架示意图。

三、质量要求及标准在筏板基础钢筋支架施工过程中，应特殊注意以下事项，并严格按标准执行：1、立杆顶部最上排水平杆标高允许偏差为±3mm（见附图）；2、成品钢板及止水环节点处理，要求必须满焊；3、集水井、电梯井部位立杆均需加密处理；4、立杆及水平杆间距允许偏差为±2cm。

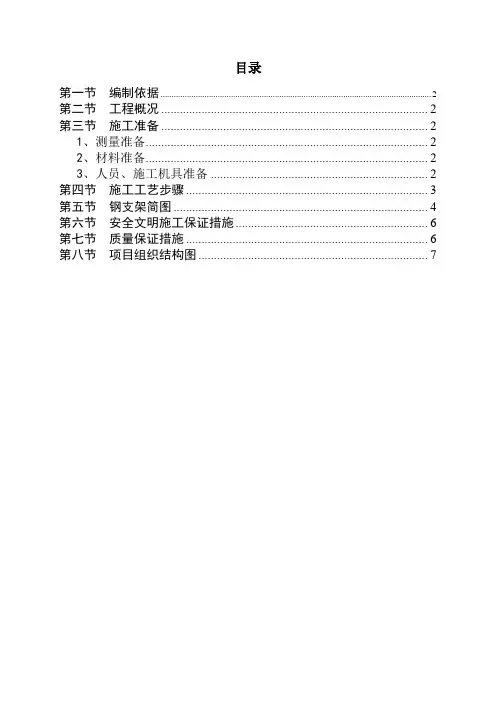

目录第一节编制依据 (2)第二节工程概况 (2)第三节施工准备 (2)1、测量准备 (2)2、材料准备 (2)3、人员、施工机具准备 (2)第四节施工工艺步骤 (3)第五节钢支架简图 (4)第六节安全文明施工保证措施 (6)第七节质量保证措施 (6)第八节项目组织结构图 (7)第一节编制依据1）、西城·永捷生活广场工程施工图纸；2）、《钢筋焊接及验收规范》（JGJ18-96）；3）、《建筑工程施工质量验收统一标准》（GB50300-2001）4）、有关本工程技术核定和图纸会审记录；第二节工程概况本工程位于苏州市金阊区广济南路以西，东及南两面均接地铁出口处。

本工程主要商用写字楼、商铺及大卖场。

是集商业、办公、休闲娱乐为一体的生活商业广场。

本工程地下室三层、主楼二十四层，主楼层高3.8米，建筑总高度97.95米；裙房七层36米。

裙房高度25.3米，，裙房层高4.0—5.0米。

第三节施工准备1、测量准备根据平面控制网线，后浇带位置边线、承台边线的位置在垫层上放出支架钢筋定位轴线。

2、材料准备1）、按照图纸计算出所需个钢筋量，采购一定量的E55焊条，进场的钢筋、焊条必需有产品质量证明书，原材试验报告。

2）、在底板施工前制作50×50×50的混凝土垫块，精心养护至100%强度。

3、人员、施工机具准备第四节施工工艺步骤1）、根据已经弹出的钢支架定位轴线，预先将预制好的混凝土垫块放置在指定位置，在绑扎钢筋的过程中尽量避开。

2）、根据底板厚度进行立杆下料，考虑到成本的节约，端头余料足够长则保证等强的情况下对焊接长予以使用。

根据本工程的底板厚度，立杆长度可分为1400mm,2100mm,2400mm，斜杆采用直径为16mm的三级钢，按照实际现场长度下料，焊接于立杆高度中部。

3）、大底板由后浇带分成9块，每一块单独施工。

待底板的下部钢筋绑扎完毕后，开始施工底板钢筋支架。

4）、在小工的辅助下，先竖两根立杆，然后砼过横杆将两立杆连接起来，最后在垂直于横杆方向焊接防倾覆斜杆，斜杆在两个方向隔一设一的方式设置（也就是说第一根立杆的斜杆采取东西向，那么与之相邻的另一根立杆的斜杆则采取南北向）。

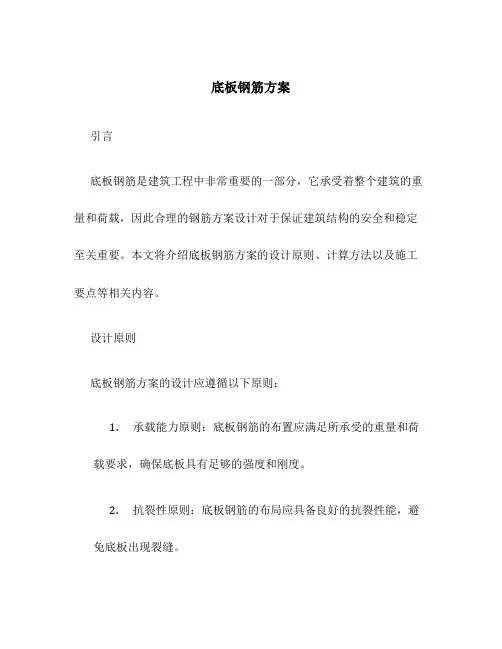

底板钢筋方案引言底板钢筋是建筑工程中非常重要的一部分，它承受着整个建筑的重量和荷载，因此合理的钢筋方案设计对于保证建筑结构的安全和稳定至关重要。

本文将介绍底板钢筋方案的设计原则、计算方法以及施工要点等相关内容。

设计原则底板钢筋方案的设计应遵循以下原则：1.承载能力原则：底板钢筋的布置应满足所承受的重量和荷载要求，确保底板具有足够的强度和刚度。

2.抗裂性原则：底板钢筋的布局应具备良好的抗裂性能，避免底板出现裂缝。

3.经济性原则：底板钢筋的布置应尽量减少材料和施工成本，在满足工程质量要求的前提下，实现经济合理。

计算方法底板钢筋的计算方法主要包括底板荷载计算、截面尺寸计算和钢筋配筋计算。

下面将介绍每个计算方法的具体步骤：底板荷载计算底板荷载计算是底板钢筋方案设计的基础，正确的荷载计算可以保证钢筋布置的合理性。

1.确定底板所承受的重量荷载，包括自重、活荷载和附加荷载等。

2.计算底板的荷载集中系数，确定底板的最大活荷载。

3.根据底板的最大活荷载，计算底板的设计活荷载值。

截面尺寸计算截面尺寸计算是底板钢筋配筋计算的前提，通过合理的截面尺寸设计可以满足底板的强度和刚度要求。

1.根据底板的设计活荷载值，确定底板的截面高度。

2.根据底板的截面高度，计算底板的有效宽度。

3.根据底板的有效宽度和设计活荷载值，确定底板的截面面积。

钢筋配筋计算钢筋配筋计算是底板钢筋方案设计中的核心部分，通过合理的配筋设计可以保证底板的强度和刚度。

1.根据底板截面尺寸计算结果，确定钢筋的布置数量和间距。

2.根据底板的设计活荷载值，计算底板钢筋的屈服强度。

3.根据底板的截面面积和钢筋的屈服强度，计算底板钢筋的配筋率。

施工要点在进行底板钢筋施工时，需要注意以下要点：1.底板钢筋应脱离底板地面，与填充土之间需设置砂浆垫层，以防止钢筋与土壤直接接触导致腐蚀。

2.底板钢筋的布置要满足施工规范和设计要求，钢筋之间的间距要合理，且要保证钢筋与外侧底板边缘的间距符合规定。
