锚杆支护参数计算

锚杆支护参数的确定锚杆长度L》L l + L2+L3 -------------------- ①=0.1+1.5+0.3=1.9m式中：L —锚杆总长度，mL1 - -—锚杆外露长度（包括钢带+托板+螺母厚度），取0.1m;L2 - -―锚杆有效长度或软弱岩层厚度，mL3 —锚入岩（煤）层内深度（锚固长度），按经验L3>300mm （一）锚杆外露长度L1L1=（0.1〜0.15）m ,［钢带+托板+螺母厚度+ （0.02〜0.03 ）］（二）锚入岩（煤）层内深度（锚固长度儿31. 经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86- 85 “第三节锚杆支护设计”中、第3.3.3条第四款规定：第333条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋；二、杆体直径按表333选用；三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟；四、树脂锚杆锚头的锚固长度宜为200〜250毫米,快硬水泥卷锚杆锚头的锚固长度公式(3.3.11 -1) （3311-2）见图形所示(3.3.11-1)(3.3.11 -2)宜为300〜400毫米；五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150X150 毫米；六、锚头的设计锚固力不应低于50千牛顿；七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取 300mn〜400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》 GBJ86- 85 “第三节锚杆支护设计”中规定:第3311条局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度，应同时满足下列公式:式中la——锚杆杆体或锚索体锚入稳定岩体的长度（cm）；d1—锚杆钢筋直径走私或锚索体直径（cm ；d2 --- 锚杆孔直径（cn）；f st ――锚杆钢筋或锚索体的设计抗拉强度（N/cm）；f cs——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度（N/cm2）;4d2 f cr圆钢为2.5MPa螺纹钢为5MPafcr ――水泥砂浆与孔壁岩石的设计粘结强度（N/cm2）；砂浆与石灰岩粘结强度为2.5MPa砂浆与粘土岩粘结强度为1.8MPaK――安全系数，取1.2。

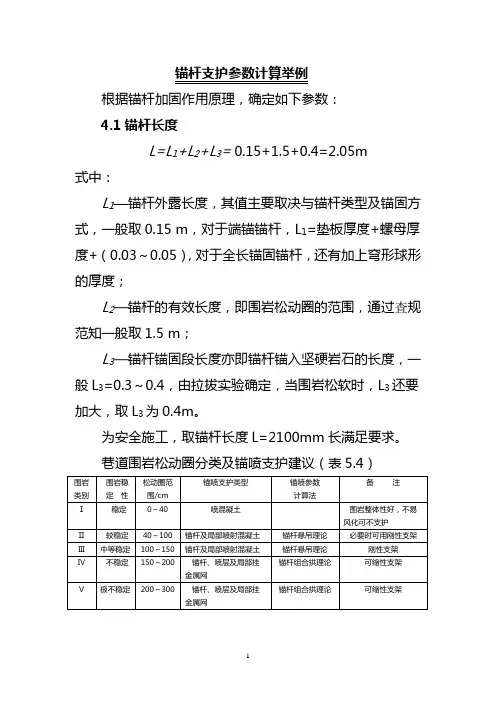

锚杆支护参数计算举例根据锚杆加固作用原理，确定如下参数：4.1锚杆长度L=L1+L2+L3= 0.15+1.5+0.4=2.05m式中：L1—锚杆外露长度，其值主要取决与锚杆类型及锚固方式，一般取0.15 m，对于端锚锚杆，L1=垫板厚度+螺母厚度+（0.03～0.05），对于全长锚固锚杆，还有加上穹形球形的厚度；L2—锚杆的有效长度，即围岩松动圈的范围，通过査规范知一般取1.5 m；L3—锚杆锚固段长度亦即锚杆锚入坚硬岩石的长度，一般L3=0.3～0.4，由拉拔实验确定，当围岩松软时，L3还要加大，取L3为0.4m。

为安全施工，取锚杆长度L=2100mm长满足要求。

巷道围岩松动圈分类及锚喷支护建议（表5.4）围岩内外围层结构稳定性分析：巷道围岩范围内各部分岩体，由于其距巷道周边的距离和岩性的不同，对巷道稳定性的影响作用是有显著差别的。

根据这种作用的大小及一般巷道支护控制作用的范围，可将巷道围岩分为内层围岩和外层围岩两部分，然后研究内外层围岩的结构类型及其与围岩稳定性之间的关系，并提出相应的围岩控制原则。

（1）内层围岩。

内层围岩是指距巷道周边较近的那部分岩体，其范围与通常意义上的松动圈范围相当。

如图所示，内层围岩的结构与性质对巷道稳定性影响最大。

这部分岩体受开挖及风化等影响严重，最易出现破坏和冒落，围岩变形的绝大部分是由这部分岩体产生的，锚杆支护、注浆加固及人为卸压等措施大致上也是在该范围岩体中进行的。

可见，内层围岩既是影响巷道稳定性的最关键部分，也是人为控制措施的主要的和直接的作用对象。

（2）外层围岩。

外层围岩是围岩中距巷道周边较远的那部分岩体。

与内层围岩相比，外层围岩受开挖及风化等影响较小，受支护控制作用的影响也较小；总的围岩变形中，外层围岩所占比例较小，对巷道稳定性的影响也较小。

（3）内外层围岩之间的关系。

根据上述定义可知，内层围岩的结构与性质是影响巷道稳定性的决定因素。

外层围岩的结构与性质对巷道稳定性的影响要通过内层围岩来实现；支护控制的主要对象是内层围岩。

锚杆、锚索参数计算过程一、锚杆支护参数计算1、锚杆长度计算：L=KH+L1+L2式中：L-锚杆长度； K-安全系数，一般取2；H-冒落拱高度，m;L1-锚杆锚入稳定岩层的厚度，取0.5m;L2-锚杆外露长度,一般取0.1m。

其中：H=B/2f=4.6/（2×4.0）=0.575B-巷道掘进跨度，取4.6m； f-普氏岩石坚固性系数，取4.0。

则：L=2×0.575+0.5+0.1=1.75m ，计算得数为1.75m，所以锚杆施工时的长度取整数值2m。

2、锚杆直径的确定：（1）（巷道断面按4.6m计算）根据材料力学计算锚杆直径为：D=√4.6P/πJb=√4.6×70×103/3.14×380=16.43mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。

通过计算得数为16.43mm，所以锚杆施工时的直径取整数值20mm。

（2）（巷道断面按3.2m计算）根据材料力学计算锚杆直径为：D=√3.2P/πJb=√3.2×70×103/3.14×380=13.7mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。

通过计算得数为13.7mm，所以锚杆施工时的直径取整数值20mm。

3、锚杆间、排距计算：a=√Q/KHγ=√65.7/2×0.575×24.5= 1.527m式中：a-锚杆间、排距，m;Q-锚杆设计锚固力，Q=16.43f=65.72KN；γ-被悬吊石灰岩的重力密度，取24.5KN/m3。

通过计算得数为0.763m，所以锚杆施工时取间距0.8m，排距0.8m。

二、锚索长度计算：1、(锚索直径按17.8的计算）L=L a+L b+L c+L d=1.575+2+0.1+0.3=3.975m式中：L-锚索长度，m；L a-锚索锚入到较稳定岩层的锚固长度，1.575m;L b-需要悬挂的不稳定岩层厚度，取2m;L c-上托盘及锚具的厚度，取0.1m;L d-锚索外露长度，取0.3m。

支护参数计算一、锚杆支护参数计算用悬吊理论计算锚杆参数1、锚杆长度计算计算公式：L≥L1+L2 + L3式中：L—锚杆总长度，mL1—锚杆在巷道中的外露长度 m，（一般取0.15m）。

L1=钢带厚度+托板厚度+螺母厚度+（0.02～0.05），m L2—锚杆的有效长度（顶锚杆取免压拱高度b，帮锚杆取煤帮破碎深度c）:免压拱高度b=[B/2+Htan(45°－ω帮/2)]/ƒ顶m煤帮破碎深度c= Htan(45°－ω帮/2) m式中： B—巷道黄宽 mH—巷道黄高 mω帮—巷帮围岩的内摩擦角°（岩石内摩擦角定义：岩石破坏极限平衡时剪切面上的正应力和内摩擦力形成的合力与该正应力形成的夹角。

网上查：常用岩土材料参数和岩石物理力学性质一览表）ƒ顶—顶板岩石暜氏系数（坚固性系数），指南p21L3—锚杆锚入煤(岩)层内的深度 m(顶锚杆取0.8m，帮锚杆取0.6m)2、锚杆间距、排距计算根据每根锚杆悬吊的煤（岩）体重量G=ab L2r [a、b分别为锚杆间、排距，r为煤（岩）体比重]，通常a=b，则G=a2 L2r，为安全起见，再考虑安全系数Κ（取2），故锚杆锚固力Q （取70kN）应≥2 G ，则锚杆间、排距a≤（Q/2 L2γ)1/23、锚杆直径计算——一般不计算根据锚杆承载力和锚固力等强度确定，锚杆直径d的计算公式：锚杆直径d=35×52（Q1/2/δ）式中Q—锚杆锚固力 kN （取70kN）δ—锚杆抗拉强度 MP a通过以上计算，顶、帮锚杆规格为Ø20×2400mm无纵筋建筑螺纹钢锚杆。

顶、帮锚杆间排距为800×800mm。

二、锚索支护参数计算1、锚索长度计算计算公式：L≥L a+L b + L c+ L d式中，L—锚索总长度 mL a——锚索锚入稳定岩层长度 m(不小于1m，取1.2m)【了解一下： L a≥K(d1ƒs/4 ƒc)式中K——安全系数；取2d1——锚索直径 mmƒs——锚索抗拉强度，N/㎜2；ƒc——锚索与锚固剂的粘合强度，N/㎜2；取10】L b—锚索需悬吊的不稳定岩层厚度 m（自由段长，不小于3m）L c——托板、锁具厚度 m，取0.1mL d—需外露的涨拉长度 m ,取0.2m2、锚索间距计算（+825轨道巷）根据地质钻孔柱状分析，直接顶无坚硬岩层。

一、锚杆支护参数的计算1）锚杆长度的确定：顶锚杆根据悬吊理论计算：本矿的煤层顶板属中等稳定形，锚杆须锚入稳定岩石0.35米，锚杆外露0.05米，，则锚杆的长度L=l 1+l 2+l 3=1.3+0.35+0.05=1.7 (m)其中L 1------顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米L 2------锚杆须锚入稳定岩石长度，取0.35mL 3------锚杆外露长度，0.05m结合锚杆支护技术规范要求及我矿生产实际选定锚杆长度1.8m2）锚杆间排距的确定：L= hK Q =1.02米，考虑巷道宽度间距取0.8米，排距取1.0米。

锚杆的抗拉力为 5.0吨，经矿技术科和安全科做锚杆拉拔力实验，锚杆的抗拉力均在5.0吨以上。

其中 Q----抗拉力，取5.0k-----安全系数，取1.5γ---岩石容重，取2.5T/m 3h----顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米 考虑巷道宽度，间距取0.8米，排间取1.0米，符合理论计算要求。

二、锚索间排距的确定：L=nF 2/［BH γ-(2F 1sin θ)/L 1］式中：L—锚索排距，m；B—巷道最大冒落宽度，3.1m；H—巷道冒落高度，按最严重冒落高度取3.6米；γ—岩体容重，取25KN/m3；L1—锚杆排距，1.0米；F1—锚杆锚固力，取50KN；F2—单根锚索的极限破断力，取210KN；θ—角锚杆与巷道顶板的夹角，85ｏ；n—锚索排数，取2；L =2×210/［3.1×3.6×23-（2×50×sin85ｏ）/1］=2.5m 考虑巷道宽度，间距取1.6米，排距取2.0米，符合理论计算要求。

掘进巷道锚杆、锚索顶板支护验算及论证一、锚杆、锚索支护参数计算(按断面宽3.4m*高2.8m 计算)按巷道断面为3.4 x 2.6进行验算，采用巾16 x 2200锚杆配合砼托板，锚索采用巾15.24 x 4800进行支护。

1、按悬吊作用理论锚杆支护参数的计算(1) 锚杆长度L 的确定：L=l i +l 2+l 3式中：I.锚杆外露长度，采用托板、垫片支护，11取160哑，12一锚杆有效长度。

12= 2fB 一巷道跨度。

取3400哑f 一普氏岩石坚固性系数，由于直接顶为复合性顶板，取最小值，4.512= B =377.8 哑13—深入稳定岩层长度，按锚固粘结力(n dT c 1「等于杆体屈服或拉断承载力(d 2b 2)而得的公式估算：式中：d 一锚杆直径，16哑; %一杆体材料的设计抗拉强度，巾16螺纹钢锚杆设计抗拉强度为490Mpa 。

J 一锚杆与树脂的粘结强度，螺纹钢取5.0Mpa 。

锚杆长度：L=11+12+13=160+377.8+392=929.8 哑所以锚杆采用长度2200mm 能够满足使用要求。

(2) 按锚杆杆体承载力与等抗拉拔力强度原则确定锚杆直径d锚杆锚固力Q 等于锚杆杆体承载力P , P= — d 2b ，由P=Q 得： 4 2d = 1.13 ：Qt式中：Q 一按我矿现场抗拉拔力试验数据取7t 相当于68600N;。

t-锚杆杆体材料的设计抗拉强度，按普通低碳钢抗拉强度取值420Mpa 。

1 d b 1 = - 2 3 4T16 x 490 4 x 5 =392 哑d = 1.13，— = 1.13 ；68600 = 0.0144m = 14.4mm同\-420 x 106 ■ t所以锚杆直径选择为16哑大于14.4哑可满足支护需要。

（3）锚杆排间距根据每根锚杆悬吊岩石载荷大小确定锚杆间距（a）与排距（b）（通常a=b），及锚杆悬吊岩石载荷（G=a2l2Y ）等于锚杆的锚固力（Q）。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

附件1、支护参数计算（一）锚杆参数计算：按锚杆悬吊理论计算1、锚杆长度L = L +L +L式中：L :锚杆长度，mm；L ］:锚杆外露长度，取50mm；L「有效长度，mm,（顶锚杆取免压拱高b,帮锚杆取煤帮破碎深度c）；匕3：锚入稳定岩层内深度，mm,（顶锚杆取800mm，帮锚杆取600mm）；（1）普氏免压拱高：b=［B/2+Htan（45° -3帮/2）］/f 式中：B :巷道掘进宽度（B皮二5.5m、B碉室=4.4m、）H :巷道掘进高度（H皮二3.8m、H碉室=3.6m）f煤：煤层普氏系数，f煤=2.5；3帮：两帮围岩的内摩擦角，3帮取63.26°；皮带巷：b皮二［5500/2 + 3800 * tan（45。

—63.26/2）］/2.5 = 1461mm探放水、调车硐室：b 碉室二［4400/2 + 3600x tan（45。

—63.26/2）］/2.5=1222mm（2）破碎深度：c = H x tan（45。

一①帮/2）式中：H：巷道掘进高度（H碉室=3.6m、H皮=3.8m）3帮：两帮围岩的内摩擦角，取63.26°；皮带巷：C 皮二3800 * tan（45。

—63.26。

/ 2）= 903mm探放水、调车桐室：c 碉室二3600x tan（45。

—63.26。

/2）= 856mm 由（1）、（2）可得巷道顶、帮锚杆长度分别为：皮带巷：L 由顶=Li +L2+L3= 50 + 1461 + 800 = 2311mm；L ^^=L1+L2+L3=50 + 903 + 600 = 2003mm；探放水、调车桐室：L碉室=L] +L 2 +L3= 50 + 1222 + 800 = 2072mm；L 碉室=L1+L2+L3=50 + 856 + 600=1506mm；23111皮带巷掘进工作面实际所选用的锚杆长度分别为：顶锚杆长度为2600mm,帮锚杆长度为2100mm,经计算工作面巷道实际所选用的锚杆长度均大于计算出的长度，所以满足设计要求。

巷道锚杆支护计算公式概要一、基本概念锚杆支护是通过将锚杆（一种具有一定强度和刚度的锚杆材料）固定在地层中，以增加地层的稳定性和抗变形能力。

巷道锚杆支护的计算公式主要包括锚杆的受力计算和巷道的稳定性分析。

二、锚杆受力计算1.锚杆受拉力计算公式锚杆受拉力是锚杆支护中最主要的受力状态，其计算公式为：T=σA×d其中，T为锚杆受拉力(N)，σ为地层的单向抗拔强度(MPa)，A为锚杆的横截面积(mm^2)，d为锚杆的埋置深度(mm)。

2.锚杆受剪力计算公式锚杆也会受到一定的剪力作用，当地层存在剪切面时，剪力的计算公式为：Q=τA×d其中，Q为锚杆受剪力(N)，τ为地层的单向抗剪强度(MPa)，A为锚杆的横截面积(mm^2)，d为锚杆的埋置深度(mm)。

三、巷道稳定性分析巷道的稳定性分析主要用来判断巷道是否发生坍塌或开裂等变形情况。

巷道的稳定性分析常用的参数包括位移和应力。

位移和应力的计算公式如下：1.巷道位移计算公式巷道的位移是衡量巷道稳定性的重要指标，巷道的位移计算公式为：δ=(q×l^2)÷(2E×I)其中，δ为巷道的位移(m)，q为巷道的荷载(kN/m)，l为巷道的跨度(m)，E为巷道的弹性模量(kN/m^2)，I为巷道的惯性矩(m^4)。

2.巷道应力计算公式巷道的应力是衡量巷道稳定性的另一个重要指标，巷道的应力计算公式为：σ=M÷S其中，σ为巷道的应力(MPa)，M为巷道的弯矩(N·m)，S为巷道的截面模数(mm^3)。

四、总结巷道锚杆支护的计算公式是巷道工程中非常重要的一部分，能够帮助工程师们在设计和施工过程中判断巷道的稳定性和受力情况。

本文概要介绍了锚杆受力计算公式和巷道稳定性分析的计算公式，为巷道工程的设计和施工提供了一定的参考和指导。

2.3 支护参数计算根据锚杆加固作用原理,确定如下参数:2.3.1锚杆长度123L L L L =++=0.15+1.5+0.4=2.05m式中，1L —锚杆外露长度,其值主要取决于锚杆类型及锚固方式，一般取0.15m ，对于端锚锚杆，L 1=垫板厚度+螺母厚度+（0.03~0.05），对于全长锚固锚杆，还有加上穹形球体的厚度;2L —锚杆的有效长度，即围岩松动圈的范围，通过查规范知一般取1.5m;3L —锚杆锚固段长度亦即锚杆锚入坚硬岩石的长度,一般L3=0.3~0.4，由拉拔实验确定，当围岩松软时，L 3还要加大，取L 3为0.4m 。

为安全施工，取锚杆长度L=2100mm 长满足要求。

围岩内外围层结构的稳定性分析巷道围岩范围内各部分岩体，由于其距巷道周边的距离和岩性的不同，对巷道稳定性的影响作用是有显著差别的。

根据这种作用的大小以及一般巷道支护控制作用的范围，可将巷道围岩分为内层围岩和外层围岩两部分，然后研究内外层围岩的结构类型及其与围岩稳定性之间的关系，并提出相应的围岩控制原则。

(1)内层围岩。

内层围岩是指距巷道周边较近的那部分岩体，其范围与通常意义上的松动圈范围相当。

如图所示，内层围岩的结构与性质对巷道稳定性影响最大。

这部分岩体受开挖及风化等影响严重，最易出现破坏和冒落，围岩变形的绝大部分是由这部分岩体产生的，锚杆支护、注浆加固及人为卸压等措施大致上也是在该范围岩体中进行的。

可见，内层围岩既是影响巷道稳定性的最关键部分，也是人为控制措施的主要的和直接的作用对象。

(2)外层围岩。

外层围岩是围岩中距巷道周边较远的那部分岩体。

与内层围岩相比，外层围岩受开挖及风化等影响较小，受支护控制作用的影响也较小；总的围岩变形中，外层围岩所占比例很小，对巷道稳定性的影响也较小。

(3)内外层围岩之间的关系。

根据上述定义可知．内层围岩的结构与性质是影响巷道稳定性的决定因索，外层围岩的结构与性质对巷道稳定性的影响要通过内层围岩来实现；支护控制的主要对象是内层围岩。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

巷道锚杆支护计算公式一、锚杆受力计算公式1.锚索的张拉力计算公式锚杆支护中，锚杆的张拉力是决定锚杆受力情况的关键参数。

根据力学原理，锚索的张拉力计算公式为：F=P+T-R其中，F为锚索的张拉力，单位为kN；P为围岩的压力，单位为kN；T为锚杆的张拉力，单位为kN；R为锚杆的阻力，单位为kN。

2.锚杆的阻力计算公式锚杆的阻力是指锚杆锚固点与锚杆传力形成的围岩间的阻力。

根据摩擦力的计算公式，锚杆的阻力计算公式为：R=μ*N其中，R为锚杆的阻力，单位为kN；μ为锚杆与围岩之间的摩擦系数，无单位；N为锚固点下方围岩的压力，单位为kN。

3.锚固锚杆力的计算公式锚固锚杆力是指支护结构与支护锚杆间的传力，并通过锚固锚杆将围岩与锚杆连为一体。

根据平衡原理，锚固锚杆力的计算公式为：F=F1+F2其中，F为锚固锚杆力，单位为kN；F1为锚杆的张拉力，单位为kN；F2为锚杆的锚固力，单位为kN。

二、锚杆设计参数计算公式1.锚杆的受力面积计算公式锚杆的受力面积是指锚杆传力的有效截面积，也是设计锚杆的重要参数。

根据材料力学，锚杆的受力面积计算公式为：A=F/σ其中，A为锚杆的受力面积，单位为mm^2；F为锚杆的受力，单位为kN；σ为锚杆材料的抗拉强度，单位为N/mm^22.锚杆的长度计算公式锚杆的长度是指锚杆的实测长度，也是设计锚杆的重要参数。

根据工程实际，锚杆的长度计算公式为：L=H+H1+H2其中，L为锚杆的长度，单位为m；H为围岩的厚度，单位为m；H1为锚固点上方的预留长度，单位为m；H2为锚固点下方的预留长度，单位为m。

以上就是巷道锚杆支护计算公式的介绍，巷道锚杆支护是一项复杂的工程，设计者需要根据实际情况选择适合的锚杆材料、锚杆数量和布置方式，并计算出合适的锚杆受力特性和设计参数。

这些计算公式可以作为设计者进行工程计算和设计的基础，以确保巷道的安全和稳定。

（一）岩巷锚杆支护参数计算轨道下山掘进时，巷道均为岩巷，巷道采用锚喷支护，锚杆参数按单体锚杆悬吊作用计算。

1. 锚杆长度LL=L 1+L 2+L 3式中 L1—锚杆外露长度，50mm ；L3—锚杆深入老顶长度，按经验取500mm ；L2—软弱岩层厚度，按下式计算⎥⎦⎤⎢⎣⎡+︒+=)245cot(212w H B f L ϕ 式中 f —巷道顶板普式坚固性系数，取2；B —巷道掘进跨度，4.1m ；H —巷道掘进高度，3.1m ；w ϕ—两帮岩层的似内摩擦角，63.4°。

带入上式，得⎥⎦⎤⎢⎣⎡++=)24.6345cot(1.321.4212L =1392mm 则锚杆长度L=50+1392+500=1942mm根据已施工岩巷经验，锚杆长度取2000mm 。

2. 锚杆直径d按杆体承载力与锚固力等强度原则计算锚杆直径t Q d σ13.1=式中 Q —锚杆的锚固力，70×103N ；σt —锚杆抗拉强度，取400×106Pa 。

则 63104001013013.1⨯⨯=d =0.0204m=20.4mm锚杆选用Φ22高强度左螺旋钢锚杆。

3. 锚杆间距a按单体锚杆悬吊作用计算锚杆间距。

2krL Qa =式中 Q —锚杆锚固力，≮70×103N ；k —安全系数，取1.8；r —岩体容重，26.3×103kN/m 3；L 2—巷道顶板岩体破碎带高度，1.3m 。

则m a 06.13.1103.268.1107033=⨯⨯⨯⨯= 根据现场施工经验，选取锚杆间距为800mm 。

4. 锚杆排距b2L B r k N n b ••••= 式中 n —顶板每排锚杆根数，n=9；N —每根锚杆锚固力，N ≮70kN ；k —安全系数，取ｋ=4.5；ｒ—顶板岩层容重，ｒ=26.3kN/m 3；B —巷道掘进跨度，4.1m ；L 2—岩层破碎带高度，1.3m 。

则=⨯⨯⨯⨯=3.11.43.263709b 0.998m 根据实际情况，取锚杆排距为800mm 。

各煤层巷道锚杆支护参数计算情况通常按悬吊理论计算确定锚杆参数1、L = L 1 + KL 2+ L 3式中：L 1 — 锚杆外露长度，一般取0.05m ；L 2 — 锚杆有效长度，m ；L 3 — 锚杆锚固长度，由拉拔试验确定，通常取0.3m ；K — 安全系数，通常取2.0；用普氏自然平衡拱理论确定松动破碎区的高度时，L 2应等于普氏免压拱的高度：当f ≥3时，L 2= 当f ﹤3时，L 2= ［ +hcot （45°+ ）］式中：f —岩石坚固性系数，1、3、5煤层顺槽顶板取3，9煤顶板取4；B —巷道宽度，1、3煤层顺槽顶板取4.5m ，5、9煤层顺槽顶板取5.1m 。

则：1、3、5、9煤层中L 2（1）=0.75m ；L 2（3）=0.75m ；L 2（5）=0.85m ；L 2（9）=0.64m 。

从而有L （1）=0.05+2×0.75+0.3 =1.85m ﹤2.4m ；L （3）=0.05+2×0.75+0.3 =1.85m ﹤2.4m ；L （5）=0.05+2×0.85+0.3 =2.05m ﹤2.4m ；L （9）=0.05+2×0.64+0.3 =1.63m ﹤2.4m ；根据上述结算结果可知，各煤层巷道顶板选用长度2.4m 的锚杆能够满足安全支护要求。

f B 2f 1f B 22、计算杆体直径通常根据杆体承载力与锚固力等强度原则，计算杆体直径d d= 35.52 式中：d —锚杆直径，mm ； Q —由拉拔试验确定的锚固力，根据集团公司文件要求取130KN ；t σ—杆体材料的抗拉强度，MSGLD-335系列等强螺纹钢式树脂锚杆杆体的抗拉强度490Mpa 。

则：d=18.3mm ﹤20~22mm即各煤层巷道顶板锚杆杆体直径20mm 或22mm 时，可以满足安全需求。

3、锚杆间距排距根据每根锚杆悬吊的岩重，计算锚杆间距排距e 、i ，通常按锚杆等距排列： e=i =式中：K —锚杆安全系数，一般取2.0；γ—被悬吊岩体重力密度，根据各煤巷顶板情况统一取25kN/m³。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

锚杆（锚索）支护设计技术参数一、锚索设计承载力钢绞线直径为φ15.24mm时230kN ，钢绞线直径为φ17.8mm时320kN ，钢绞线直径为φ21.6mm 时454kN 。

二、锚索设计破断力钢绞线直径为φ15.24mm时260kN ，钢绞线直径为φ17.8mm时355kN ，钢绞线直径为φ21.6mm 时504kN 。

三、锚杆（锚索）支护参数校核1、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3式中L ——锚杆总长度，m ；L 1——锚杆外露长度（包括钢带、托板、螺母厚度），m ；L 2——有效长度（顶锚杆取围岩松动圈冒落高度b ，帮锚杆取帮破碎深度c ），m;L 3——锚入岩（煤）层内深度，m 。

其中围岩松动圈冒落高度b=顶f H B ⎪⎭⎫ ⎝⎛-+︒245tan 2ω式中B 、H ——巷道掘进荒宽、荒高； 顶f ——顶板岩石普氏系数；ω——两帮围岩的似内摩擦角，ω=()顶f arctan 。

⎪⎭⎫ ⎝⎛-︒=245tan ωH c 2、校核顶锚杆间、排距：应满足γ2kL G a <式中a ——锚杆间、排距，m ；G ——锚杆设计锚固力，kN/根； k ——安全系数，一般取2；（松散系数）L 2——有效长度（顶锚杆取b ）;γ——岩体容重3、加强锚索长度校核，应满足d c b a L L L L L +++= 式中L ——锚索总长度，m ；aL ——锚索深入到较稳定岩层的锚固长度，m ；caa f f d K L 41⨯≥其中：K ——安全系数；1d ——锚索直径； af ——锚索抗拉强度，N/㎜2；c f ——锚索与锚固剂的粘合强度，N/㎜2；（10）？b L ——需要悬吊的不稳定岩层厚度，m ；c L ——托板及锚具的厚度，m ； dL ——外露张拉长度，m ；4、悬吊理论校核锚索排距：L ≤nF 2/[BH γ-（2F 1sin θ）/L 1] 式中 L---锚索排距，m ；B---巷道最大冒落宽度， m ；H---巷道最大帽落高度， m ；（最大取锚杆长度） γ---岩体容重，kN/m 3（包括顶煤+直接顶）L 1---锚杆排距, m,F 1---锚杆锚固力, kN;70F 2---锚索极限承载力, kN;θ---角锚杆与巷道顶板的夹角,75°; n---锚索排数,取1。

铁迈煤矿锚杆（索）支护参数计算一、锚杆长度：按照加固拱原理确定锚杆参数：L≥L1+L2+L3其中：L -------锚杆全长，m；L1-------锚杆外露长度，一般取0.05-0.2m，包括垫板、螺母；为了进行拉拔试验通常取0.2M.L2-------锚杆有效长度（顶锚杆免压拱高与帮锚杆破碎深度较大值）m；L3-------锚杆锚固长度，一般为0.3-0.5m;L2= [B/2+Htan（45°-W/2）]/f其中：L2-------锚杆有效长度，m；B-------巷道掘进跨度，取3.8m；H-------巷道掘进高度，取3.5m；W-------围岩（煤体）内摩擦角，取45°；f-------岩石普世系数，取2.5；则L2=［3.8/2+3.5*tan（45°-45°/2）］/2.5=1.34所以锚杆长度L≥L1+L2+L3=0.2+1.34+0.5=2.0m，因此采用长度为2.0m的锚杆；结论1：锚杆长度确定为2.0m二、锚杆间排距B=√---Q/-(khr)------式中：B：锚杆间排距；Q：锚杆锚固力；取80KNK：安全系数，取2；h：巷道掘进宽度；3.8mr:上覆岩层平均体积重量取25 KN/m3则：B=√---Q/-(khr)-----= √-80/(2*3。

8*25--=0.649m,取0.6m.结论2：锚杆间排距确定为0.6m.三、锚索长度：为了加强锚固体的强度，减少煤岩顶板冒落，采用锚索的长度为： L=L1+L2+L3+L4其中：L---------锚索长度，m；L1 --------锚索深入稳定岩层锚固长度，m；L2 --------需要悬吊不稳定岩层（煤体厚度），取2.5m；L3 --------上托盘及锚具厚度，0.15m；L4 --------需要外露张拉的长度，取0.25m。

L1≥Kd1f a/4f c其中： K---------安全系数，取K=2；d1---------锚索钢绞线直径，取φ17.8mm；f a---------钢绞线抗拉强度，查得1860MPa；f c---------锚索与锚固剂粘合强度，取10N/mm²则：L1≥2*17.8*1860/4*10=1655.4计算得出L1≥1655mm，L1取2.0m则锚索长度为L= L1+L2+L3+L4=2.0m+2.5m+0.15m+0.25m=4.9m，因此锚索长度取5.0m。
