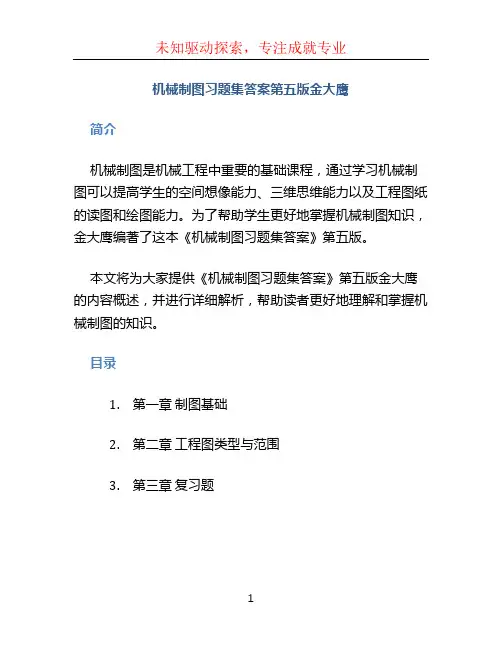

机械制图习题集答案第五版金大鹰简介机械制图是机械工程中重要的基础课程，通过学习机械制图可以提高学生的空间想像能力、三维思维能力以及工程图纸的读图和绘图能力。
为了帮助学生更好地掌握机械制图知识，金大鹰编著了这本《机械制图习题集答案》第五版。
本文将为大家提供《机械制图习题集答案》第五版金大鹰的内容概述，并进行详细解析，帮助读者更好地理解和掌握机械制图的知识。
目录1.第一章制图基础2.第二章工程图类型与范围3.第三章复习题第一章制图基础在第一章中，作者介绍了机械制图的基础知识，包括制图工具、制图规范和制图符号等内容。
作者通过详细的图示和实例向读者解释了各种制图工具的使用方法，如铅笔、直尺、曲线板等。
此外，作者还介绍了制图规范，包括线条粗细、字体规范、图纸尺寸等方面，以及常用的制图符号。
本章的习题分为三个部分，分别是选择题、填空题和绘图题。
每个题目都配有详细的答案和解析，帮助读者检验和巩固所学的知识。
第二章工程图类型与范围本章介绍了常用的工程图类型及其范围，包括平面图、剖视图、立体图等。
作者通过实例向读者演示了不同类型的工程图的绘制方法和标注要求，帮助读者理解和掌握绘制不同类型工程图的技巧。
与前一章一样，本章的习题也包含选择题、填空题和绘图题。
读者可以利用这些习题检验自己对不同工程图类型的理解和掌握程度。
第三章复习题第三章是本书的复习题部分，作者根据前两章的知识点提供了一系列复习题，帮助读者巩固所学的知识。
这些复习题涵盖了制图基础、工程图类型和范围等各个方面的知识点。
复习题可以帮助读者检验自己对机械制图知识的掌握程度，并发现和弥补知识的不足。
每个题目都提供了详细的答案和解析，供读者参考。
结论《机械制图习题集答案》第五版金大鹰是一本非常实用的机械制图辅助教材。
通过阅读本书，读者可以系统地学习和掌握机械制图的基础知识，提高自己的绘图能力。
本书的习题部分以选择题、填空题和绘图题的形式出现，帮助读者巩固和检验所学的知识。
机械设计基础课后习题答案（第五版）（完整版）机械设计基础（第五版）课后习题答案(完整版)高等教育出版社杨可竺、程光蕴、李仲生主编9-1答退火：将钢加热到一定温度，并保温到一定时间后，随炉缓慢冷却的热处理方法。
主要用来消除内应力、降低硬度，便于切削。
正火：将钢加热到一定温度，保温一定时间后，空冷或风冷的热处理方法。
可消除内应力，降低硬度，便于切削加工；对一般零件，也可作为最终热处理，提高材料的机械性能。
淬火：将钢加热到一定温度，保温一定时间后，浸入到淬火介质中快速冷却的热处理方法。
可提高材料的硬度和耐磨性，但存在很大的内应力，脆性也相应增加。
淬火后一般需回火。
淬火还可提高其抗腐蚀性。
调质：淬火后加高温回火的热处理方法。
可获得强度、硬度、塑性、韧性等均较好的综合力学性能，广泛应用于较为重要的零件设计中。
表面淬火：迅速将零件表面加热到淬火温度后立即喷水冷却，使工件表层淬火的热处理方法。
主要用于中碳钢或中碳合金钢，以提高表层硬度和耐磨性，同时疲劳强度和冲击韧性都有所提高。
渗碳淬火：将工件放入渗碳介质中加热，并保温一定时间，使介质中的碳渗入到钢件中的热处理方法。
适合于低碳钢或低碳合金钢，可提高表层硬度和耐磨性，而仍保留芯部的韧性和高塑性。
9-2解见下表9-3解查教材表9-1，Q235的屈服极限查手册GB706-88标准，14号热轧工字钢的截面面积则拉断时所所的最小拉力为9-4解查教材表9-1，45钢的屈服极限许用应力把夹紧力向截面中心转化，则有拉力和弯距截面面积抗弯截面模量则最大夹紧力应力分布图如图所示图9.3 题9-4解图9-5解查手册，查手册退刀槽宽度，沟槽直径，过渡圆角半径，尾部倒角设所用螺栓为标准六角头螺栓，对于的螺栓，最小中心距，螺栓轴线与箱壁的最小距离。
9-6解查手册，当圆轴时，平键的断面尺寸为且轴上键槽尺寸、轮毂键槽尺寸。
图9.5 题9-6解图9-7解（1）取横梁作为示力体，当位于支承右侧处时由得由得由得由得（2）横梁弯矩图图9.7 题9-7解图（3）横梁上铆钉组的载荷力矩水平分力垂直分力9-8解水平分力在每个铆钉上产生的载荷垂直分力在每个铆钉上产生的载荷力矩在每个铆钉上产生的载荷各力在铆钉上的方向见图所示图9.9 题9-8解图根据力的合成可知，铆钉1的载荷最大9-9解铆钉所受最大载荷校核剪切强度校核挤压强度均合适。
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
机械制图习题集第版参考答案第3页图线、⽐例、制图⼯具的⽤法、尺⼨注法、斜度和锥度●要掌握和理解⽐例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板⽤法、平⾯图形的尺⼨注法、圆弧连接1、已知正六边形和正五边形的外接圆，试⽤⼏何作图⽅法作出正六边形，⽤试分法作出正五边形，它们的底边都是⽔平线。
●注意多边形的底边都是⽔平线；要规范画对称轴线。
●正五边形的画法：①求作⽔平半径ON的中点M；②以M为圆⼼，MA为半径作弧，交⽔平中⼼线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、⽤四⼼圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四⼼圆法画椭圆的⽅法做题。
注意椭圆的对称轴线要规范画。
3~4、在平⾯图形上按1：1度量后，标注尺⼨（取整数）。
5、参照左下⽅所⽰图形的尺⼨，按1：1在指定位置处画全图形。
第6页点的投影1、按⽴体图作诸点的两⾯投影。
●根据点的两⾯投影的投影规律做题。
2、已知点A在V⾯之前36，点B在H⾯之上，点D在H⾯上，点E在投影轴上，补全诸的两⾯投影。
●根据点的两⾯投影的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
3、按⽴体图作诸点的两⾯投影。
●根据点的三⾯投影的投影规律做题。
4、作出诸点的三⾯投影：点A（25，15，20）；点B距离投影⾯W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影⾯V、H等距离，与投影⾯W的距离是与H⾯距离的3.5倍。
●根据点的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照⽴体图作诸点的三⾯投影，并表明可见性。
●根据点的三⾯投影的投影规律做题，利⽤坐标差进⾏可见性的判断。
（由不为0的坐标差决定，坐标值⼤者为可见；⼩者为不可见。
机械制图习题集第五版答案【篇一：机械制图习题答案5】班级姓名学号51班级姓名学号52班级姓名学号5354【篇二：机械制图习题集(第6版)答案】txt>习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径on的中点m；②以m为圆心，ma为半径作弧，交水平中心线于h。
③ah为五边形的边长，等分圆周得顶点b、c、d、e ④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教p23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点a在v面之前36，点b在h面之上，点d在h面上，点e在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点a（25，15，20）；点b距离投影面w、v、h分别为20、10、15；点c在a之左，a之前15，a之上12；点d在a之下8，与投影面v、h等距离，与投影面w的距离是与h面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：a（25，15，20） b（20，10，15） c（35，30，32） d（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
