千斤顶的设计以及装配图绘制项目十千斤顶项目任务：绘制千斤顶装配图实例了解千斤顶功用：千斤顶是一种通用工具。
在日常生活中，若汽车抛锚时可用它顶起汽车底盘以方便修理，类似的使用在机器的安装、装配、维修中也时常出现。
工作原理：把千斤顶放在被顶机件的下方，转动旋转杆，带动起重螺杆上升或下降，因为起重螺杆由螺钉连接着顶盖，所以顶盖也随螺杆上下移动，起到控制机件上升、下降的作用。
10.1.1 了解装配图1.装配图的作用表达机器或部件的工作原理、传动路线和零件间的装配关系等。
在机器或部件的设计、零件设计、整机及部件的装配、调试、使用、维修中都需要使用装配图，装配图是生产中的重要技术文件。
2.装配图的内容（1）一组视图——用以正确、清晰地表达机器或部件的工作原理与结构；各零件间的装配关系、连接方式、传动关系和主要零件的结构形状等。
（2）一组尺寸——标注出机器或部件的性能、规格以及装配、安装、检验、运输时必要的一组尺寸。
（3）技术要求——提出机器或部件性能、装配、调整、试验、验收等方面的要求。
（4）零件序号及明细栏——在装配图上对每种零件进行编号，并在明细栏中依次列出零件序号、名称、数量、材料等零件的主要信息，填写时由下向上排序。
（5）标题栏标题栏中，必须注明装配体的名称、图号、绘图比例以及设计、较核、审核的相关人员的签名等。
10.1.1 了解装配图10.1 装配图10.1.2 装配图的表达方法1.装配图的规定画法（1）两相邻零件的接触面和配合面（2）两相邻零件的剖面线（3）对于紧固件以及实心轴、手柄、连杆、球、键等零件若按纵向剖切，且剖切平面通过其基本轴线时, 则该结构按不剖绘制。
10.1 装配图2．部件的特殊表达方法（1）沿零件的结合面剖切的画法（2）拆卸画法（3）展开画法（4）假想画法（5）简化画法1）装配图中若干相同的零件组与螺栓连接等展开画法2）装配图中的滚动轴承允许简化画法或示意画法。
3）装配图中零件的工艺结构如圆角、倒角、退刀槽10.1 装配图齿轮油泵装配图10.1 装配图浮动支承装配图10.1 装配图装配图的简化画法10.1 装配图2．部件的特殊表达方法（6）夸大画法（7）单独零件单独视图画法（8）装配图中弹簧的表示法1) 弹簧后面被挡住的零件轮廓的处理2)螺旋弹簧被剖切时的处理10.1 装配图弹簧的种类压缩弹簧簧拉伸弹簧扭转弹板簧平面涡卷弹簧10.1 装配图3．圆柱螺旋压缩弹簧各部分的名称及尺寸关系（1）弹簧材料直径（或称弹簧钢丝直径）d （2）弹簧直径(内径、外径、中径) （3）节距t （4）圈数（5）自由高度H0 （6）弹簧的展开长度L10.1 装配图10.1.3 装配图表达方案的选择1.主视图选择（1）放置一般将机器或部件按工作位置或将其放正，即使装配体的主要轴线、主要安装面等呈水平或铅垂位置。

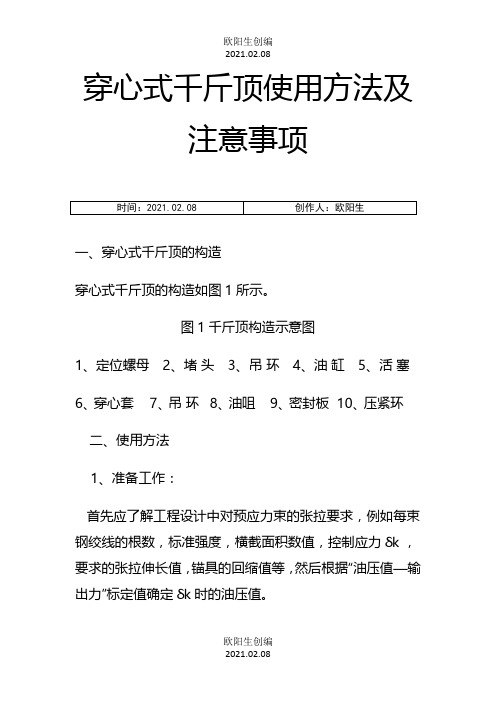

穿心式千斤顶使用方法及注意事项一、穿心式千斤顶的构造穿心式千斤顶的构造如图1所示。
图1千斤顶构造示意图1、定位螺母2、堵头3、吊环4、油缸5、活塞6、穿心套7、吊环8、油咀9、密封板 10、压紧环二、使用方法1、准备工作：首先应了解工程设计中对预应力束的张拉要求，例如每束钢绞线的根数，标准强度，横截面积数值，控制应力δk，要求的张拉伸长值，锚具的回缩值等，然后根据“油压值—输出力”标定值确定δk时的油压值。
2、千斤顶和锚具的安装：（见图2：安装方法及液压系统图）（1）将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm。
钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。
（2）把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。
（3）安装工作锚夹片：安装夹片之前先用钢圈把每付夹片箍在一起，然后沿钢绞线将其推入锚板的锥孔中，用手推至不动即可。
（4）安装限位板：限位板根据工作锚板设计，与锚板的孔相对应配合。
（5）安装千斤顶：先将钢绞线束端部用铁丝销加捆扎，即可将千斤顶吊起来穿套在钢束上，并将千斤顶前端盖支承口套在限位板的外面。
这时千斤顶即可同轴对中。
（6）将工具锚安装在活塞端部的支承止口上。
3、张拉（1）安装如图2所示，将B路截止阀（回油阀）打开，A 路截止阀关闭，启动油泵，向张拉缸供油进行张拉。
同时调节节流阀，以控制油压高低和张拉速度。
（2）在活塞外伸时，工具锚中的夹片可自行夹紧钢绞线。
工作锚中的夹片此时受限位板的限制，只可被带出到限位尺寸即自行停止。
（3）当张拉达到工艺技术要求时，应将节流阀回旋，即停止向A路供油，然后轻回截止阀（回油阀），A路压力降至零点。
由于钢绞线的回缩，活塞将被拉回若干毫米，这时工作锚的夹片被带入锚板内而自行夹紧。
（4）B路关闭截止阀，节流阀控制升压，活塞回程，留10—20毫米稍回节流阀，使活塞到位时压力不大于25MPa，然后打开截止阀，B路压力降到零点，关闭电源停机。
CAD证书培训任务手册装配图案例1 千斤顶
1. 培训任务
1.1 绘图要求
绘图之前，要根据GB/T 14665—2012《机械工程CAD制图规则》，设置图层参数如下表所示：
字体参数按下表要求设置：
1.2 任务要求
根据千斤顶装配示意图和零件图，完成以下任务：
1.弄清楚千斤顶的工作原理
2.抄画零件图（包含视图、尺寸、技术要求、标题栏）
3.根据绘制的零件图拼画千斤顶的装配图（包含视图、尺寸、技术要求、明细栏和标题栏）2. 培训资料
培训资料包含千斤顶装配示意图和零件图，图样资料如下：
图8-1 千斤顶装配示意图
图8-2 起重螺杆
图8-3 旋转杆
图8-4 螺钉
图8-5 顶盖
图8-6底座。

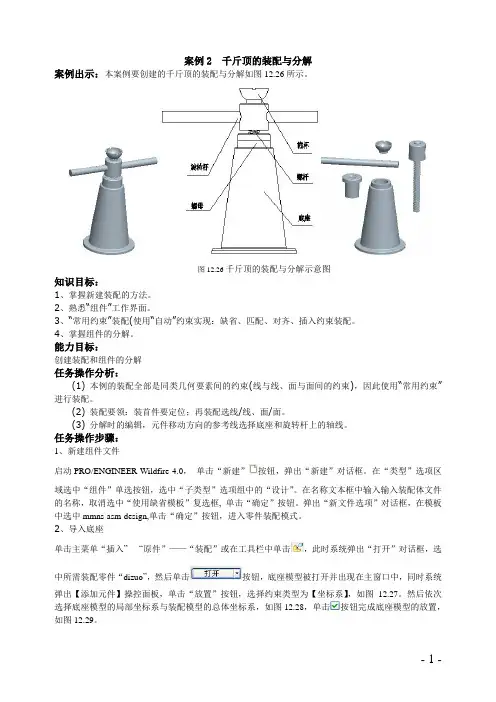

案例2 千斤顶的装配与分解案例出示：本案例要创建的千斤顶的装配与分解如图12.26所示。
图12.26千斤顶的装配与分解示意图知识目标：1、掌握新建装配的方法。
2、熟悉“组件”工作界面。
3、“常用约束”装配(使用“自动”约束实现：缺省、匹配、对齐、插入约束装配。
4、掌握组件的分解。
能力目标：创建装配和组件的分解任务操作分析：(1) 本例的装配全部是同类几何要素间的约束(线与线、面与面间的约束)，因此使用“常用约束”进行装配。
(2) 装配要领：装首件要定位；再装配选线/线、面/面。
(3) 分解时的编辑，元件移动方向的参考线选择底座和旋转杆上的轴线。
任务操作步骤：1、新建组件文件启动PRO/ENGINEER Wildfire 4.0，单击“新建”按钮，弹出“新建”对话框。
在“类型”选项区域选中“组件”单选按钮，选中“子类型”选项组中的“设计”。
在名称文本框中输入输入装配体文件的名称，取消选中“使用缺省模板”复选框, 单击“确定”按钮。
弹出“新文件选项”对话框，在模板中选中mmns-asm-design,单击“确定”按钮，进入零件装配模式。
2、导入底座单击主菜单“插入”----“原件”——“装配”或在工具栏中单击，此时系统弹出“打开”对话框，选中所需装配零件“dizuo”，然后单击按钮，底座模型被打开并出现在主窗口中，同时系统弹出【添加元件】操控面板，单击“放置”按钮，选择约束类型为【坐标系】，如图12.27。
然后依次选择底座模型的局部坐标系与装配模型的总体坐标系，如图12.28，单击按钮完成底座模型的放置，如图12.29。
图12.27 图12.28 图12.293、添加螺母步骤1单击【添加元件】工具打开“luomu”文件，螺母模型被添加到主窗口中，同时系统弹出【添加元件】操控面板，单击“放置”按钮，选择约束类型为【插入】，如图12.30。
依次选择螺母与底座的圆柱面，如图12.31，完成插入约束后，模型如图12.32。
装配及绘制千斤顶装配图傅赛春教学目标：1、严格遵守《机械制图》国家标准中有关的技术标准规定2、培养空间想象能力，提高识图、绘图能力3、养成严肃认真的工作态度和耐心细致的工作作风教学重点：1、识读千斤顶中所有零件图；2、绘制千斤顶装配图教学难点：装配图的合理配置教学过程：一、教学设计思路我国是历史悠久的文明古国，在机械制图方面有过杰出成就。
早在宋代李诫的《营造法式》三十六卷中，附图就占了六卷，画法有正投影、轴测投影和透视，其工程制图技术就已达到了很高的水平。
如今《机械制图》已成为一门专业基础课，实践性强，其主要内容必须通过画图，识图才能掌握领会。
目前中等职业学校的《机械制图》教学往往照本宣科，只强调教科书中的基本知识。
如：补画三视图、剖视图、常用的标准件图等常规画图训练，对于工程实际中出现的零件测绘却几乎从来不开展。
为了检查学生《机械制图》基本知识掌握程度，我设计了一个“教学项目”。
将学生分组，给每一组学生一个千斤顶和组成该千斤顶的所有零件图。
要求学生不仅能读懂千斤顶的所有零件图，而且还要能拆装千斤顶，最后根据装配好的千斤顶，结合零件图上的尺寸，画出千斤顶的装配图。
通过这样的真实零件训练，不仅考查学生的识图、绘图的基本制图技能，也增强了机械专业学生装配动手能力。
这样的“项目教学”将书本中学到的知识运用到实践中，可以增强学生的学习兴趣，使枯燥的制图教学变得形象生动。
二、教学过程（一）千斤顶工作原理千斤顶是用来支撑和起动重物的机构，这是一种结构简单的机械式千斤顶。
将绞杠插入螺杆的φ20孔中，以旋转螺杆。
螺杆具有锯齿形螺纹B50×8；螺母套以过渡配合压装于底座中，并用两个圆柱端紧定螺钉M10×20止转、固定，这样就能达到螺杆旋转而使起生物升降。
顶块以SR40内圆球面和螺杆顶部接触，并能微量摆动以适应不同情况的接触面。
挡圈用一个M8×20的沉头螺钉固定在螺杆下端，以防止其旋出螺母。

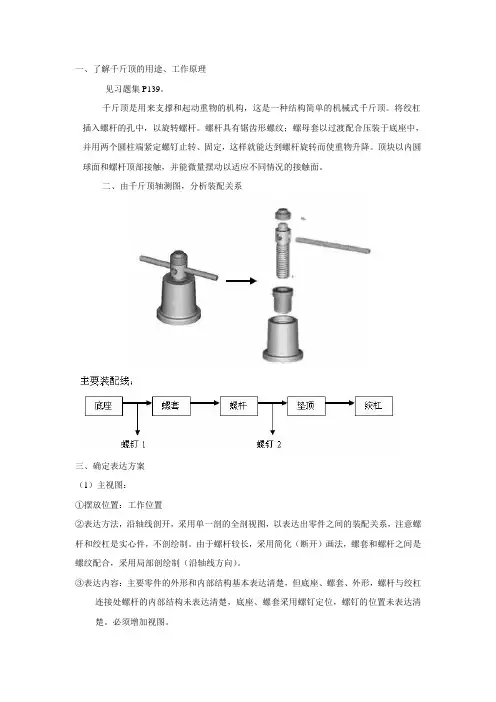

一、了解千斤顶的用途、工作原理见习题集P139。
千斤顶是用来支撑和起动重物的机构，这是一种结构简单的机械式千斤顶。
将绞杠插入螺杆的孔中，以旋转螺杆。
螺杆具有锯齿形螺纹；螺母套以过渡配合压装于底座中，并用两个圆柱端紧定螺钉止转、固定，这样就能达到螺杆旋转而使重物升降。
顶块以内圆球面和螺杆顶部接触，并能微量摆动以适应不同情况的接触面。
二、由千斤顶轴测图，分析装配关系三、确定表达方案（1）主视图：①摆放位置：工作位置②表达方法，沿轴线剖开，采用单一剖的全剖视图，以表达出零件之间的装配关系，注意螺杆和绞杠是实心件，不剖绘制。
由于螺杆较长，采用简化（断开）画法，螺套和螺杆之间是螺纹配合，采用局部剖绘制（沿轴线方向）。
③表达内容：主要零件的外形和内部结构基本表达清楚，但底座、螺套、外形，螺杆与绞杠连接处螺杆的内部结构未表达清楚，底座、螺套采用螺钉定位，螺钉的位置未表达清楚。
必须增加视图。
（2）俯视图①摆放位置：主视图正下方②表达方法，沿螺套、螺杆的水平结合面剖开，采用单一剖的全剖视图，考虑图纸空间，可采用局部剖视图。
注意螺套和螺杆之间的螺纹配合画法（垂直轴线方向）。
③表达内容：底座、螺套、外形表达清楚，底座、螺套采用螺钉定位，螺钉的位置表达清楚。
螺杆与绞杠连接处螺杆的内部结构未表达清楚，必须增加视图。
（3）零件单独表达。
四、画法步骤1、选择图幅:A32、画图框：要求画成无装订图框，并留出标题栏、明细栏的位置。
（1）注意图框线与图纸边线的距离e，查表1-1；（2）标题栏，按图1-4绘制。
（3）明细栏，按图1-3绘制。
3、画基准线，进行布图（1）计算出千斤顶的外形尺寸：总长，总高，总宽。
（2）考虑图纸是横放还是竖放；（3）画基准线。
4、画图的顺序：可采用由外而内，由下而上，先主后次的顺序画图。
