压缩空气流量及管径计算

压缩空气在管道中的流速

The manuscript was revised on the evening of 2021

1、压缩空气管路配管应注意的事项

(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路

(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。如在某支线用气量突然大增时，可以减少压降。除此之外，在环状主管线上应配置适当的阀组，以利于检修时切断之用。

(9) 多台空压机空气输出管道并联联网时，空压机输出端无须加装止回阀。

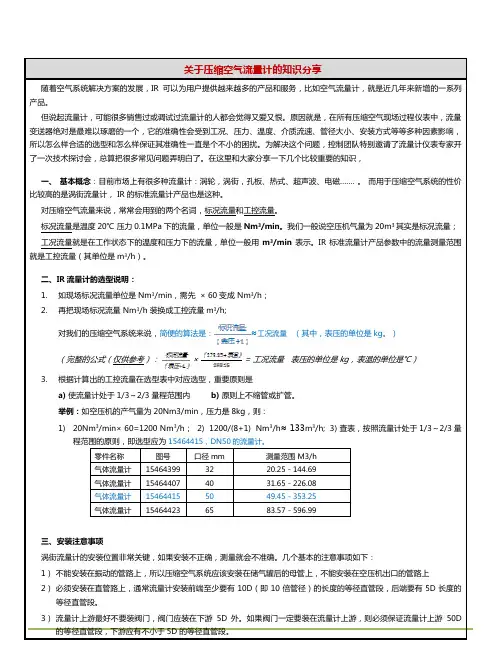

关于压缩空气流量计的知识分享

随着空气系统解决方案的发展，IR可以为用户提供越来越多的产品和服务，比如空气流量计，就是近几年来新增的一系列产品。

但说起流量计，可能很多销售过或调试过流量计的人都会觉得又爱又恨。原因就是，在所有压缩空气现场过程仪表中，流量变送器绝对是最难以琢磨的一个，它的准确性会受到工况、压力、温度、介质流速、管径大小、安装方式等等多种因素影响，所以怎么样合适的选型和怎么样保证其准确性一直是个不小的困扰。为解决这个问题，控制团队特别邀请了流量计仪表专家开了一次技术探讨会，总算把很多常见问题弄明白了。在这里和大家分享一下几个比较重要的知识，

一、 基本概念：目前市场上有很多种流量计：涡轮，涡街，孔板、热式、超声波、电磁……. 。 而用于压缩空气系统的性价比较高的是涡街流量计， IR的标准流量计产品也是这种。

对压缩空气流量来说，常常会用到的两个名词，标况流量和工控流量。

标况流量是温度20℃ 压力0.1MPa下的流量，单位一般是Nm3/min。我们一般说空压机气量为20m3其实是标况流量；

工况流量就是在工作状态下的温度和压力下的流量，单位一般用m3/min表示。IR标准流量计产品参数中的流量测量范围就是工控流量（其单位是m3/h）。

二、IR流量计的选型说明：

1. 如现场标况流量单位是Nm3/min，需先 × 60变成 Nm3/h；

2. 再把现场标况流量 Nm3/h 装换成工控流量m3/h;

对我们的压缩空气系统来说，简便的算法是：≈工况流量 （其中，表压的单位是kg。）

（完整的公式（仅供参考）： × = 工况流量 表压的单位是kg，表温的单位是℃）

3. 根据计算出的工控流量在选型表中对应选型，重要原则是

a) 使流量计处于1/3～2/3量程范围内 b) 原则上不缩管或扩管。

举例：如空压机的产气量为20Nm3/min，压力是8kg，则 :

压缩空气管径、流量及相关

压缩空气流量通常为标准状况下流量，例如空压机样本中的流量

此标准状况一般指国家标准GB3853对一般容积式空气压缩机的吸气状态规定为：空气温度t=20℃，绝对压力P=0.1MPa，相对湿度φ=0％

标示方法可以为Nm3/min或Nm3/h.

另外对压缩空气系统压力在0.6-1.0MPa之间，流速范围为50以下管径12m/s, DN50管径流速为13m/s, 50以上流速为15m/s.(此时的流量取值不能根据标准状态下流量直接计算）

需要换算成相应压力标准下的流量。

如：标准状态下流量为5430Nm3/h，换算成0.85MPa下流量为

5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。

另外，压缩机的功率对应流量为生产1m3/h、0.7MPa的压缩空气需要5.3kw的电能

压缩空气管径的计算

压缩空气管道的计算是设计和安装管道系统的重要步骤。压缩空气是工业生产中常用的一种能源形式，通常用于驱动机械设备和工具。为了确保高效的空气传送和确保系统的可靠性，正确计算和选择管道的尺寸至关重要。在进行压缩空气管道的计算时，需要考虑多个因素，如最大流量、器具数量、系统压力损失、环境温度等。

首先，我们需要确定所需的最大空气流量。这可以通过查看设备的技术规格、生产制造商提供的数据或者使用仪表测量来获得。流量一般以单位时间内通过管道的气体体积表示，常用单位是标准立方英尺每分钟（SCFM）或者立方米每小时（Nm³/h）。

其次，我们需要确定系统中使用的压力和压力损失。压缩空气管道系统的工作压力决定了流量和速度。一般来说，工作压力为90-110 psi

（6.2-7.6 bar）是比较常见的。在管道系统中，压力损失会导致降低流量和效率。因此，我们需要根据所需的最大空气流量和系统工作压力确定可接受的压力损失。

然后，我们需要考虑管道的长度和布置。较长的管道会增加摩擦阻力，从而增加压力损失。因此，如果管道系统较长或有多个弯曲，需要相应调整管道尺寸以减小压力损失。

此外，我们还需要考虑环境温度。压缩空气在传送和使用过程中会发生冷却，从而导致水分凝结。如果环境温度较低，水分更容易凝结并堵塞管道。因此，在计算管道尺寸时，需要考虑水分凝结对管道的影响。

在进行管道尺寸的计算时，可以使用管道流量公式和压力损失公式。管道流量公式如下： Q=(V×n)/t

其中，Q表示流量，V表示气体体积，n表示单位时间，t表示时间。

压力损失公式可以根据不同管道类型和流量速度使用不同的公式。例如，对于圆管道，可以使用Darcy–Weisbach公式：

ΔP=(f×(L/D)×(V²/2g))

其中，ΔP表示管道的压力损失，f表示管道的摩擦系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。

通过将所需的最大空气流量、工作压力、环境温度和管道长度带入公式，可以计算出所需的管道直径。在实际设计中，还需要考虑安全因素和使用经验来选择合适的管道尺寸。此外，还可以使用在线计算器或专业软件来进行更精确的计算。
