压缩空气管径计算公式

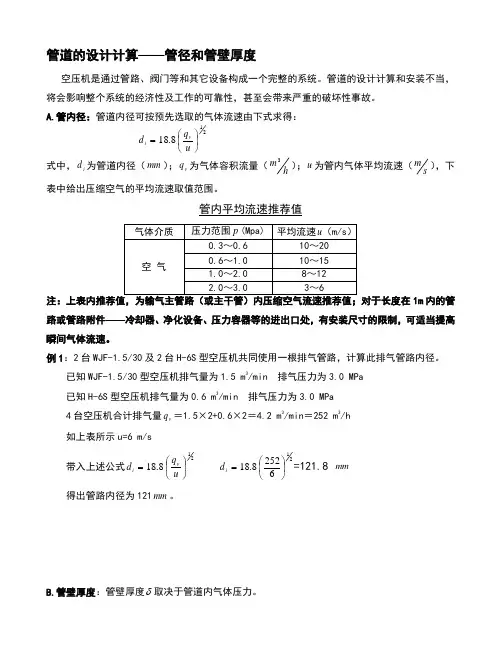

管道的设计计算——管径和管壁厚度

空压机是通过管路、阀门等和其它设备构成一个完整的系统。管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：

id8.1821uqv

式中，id为管道内径（mm）；vq为气体容积流量（hm3）；u为管内气体平均流速（sm），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值

气体介质 压力范围p(Mpa) 平均流速u（m/s）

空 气 0.3～0.6 10～20

0.6～1.0 10～15

1.0～2.0 8～12

2.0～3.0 3～6

注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa

已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa

4台空压机合计排气量vq＝1.5×2+0.6×2＝4.2 m3/min＝252 m3/h

如上表所示u=6 m/s

带入上述公式id8.1821uqv id8.18216252=121.8 mm

得出管路内径为121mm。

B.管壁厚度：管壁厚度取决于管道内气体压力。 a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。其壁厚可近似按薄壁圆筒公式计算：

min=cnpnpdi2

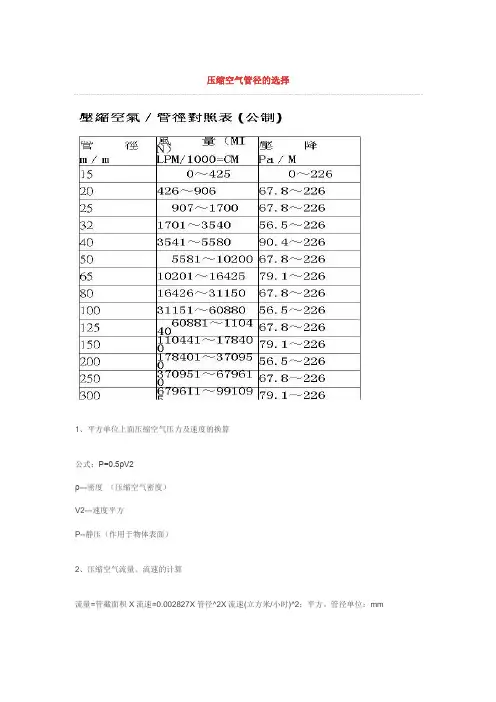

压缩空气管径的选择

1、平方单位上面压缩空气压力及速度的换算

公式：P=0.5ρV2

ρ---密度 （压缩空气密度）

V2---速度平方

P--静压（作用于物体表面）

2、压缩空气流量、流速的计算

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。管径单位：mm 流速可用柏努力方程;

Z+(V2/2g)+(P/r)=0

r=ρg

V2是V的平方 ,是流速

Z是高度.(水平流动为0)

ρ是空气密度.

g是重力加速度=9.81

P是压力(MPa)

3、压缩空气管路配管应注意的事项

(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：

管径计算d＝ mm＝ mm

其中Q压－压缩空气在管道内流量m3/min

V－压缩空气在管道内的流速m/s

Q自－空压机铭牌标量m3/min

p排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）

(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。如在某支线用气量突然大增时，可以减少压降。除此之外，在环状主管线上应配置适当的阀组，以利于检修时切断之用。

气体管道管径计算公式

气体管道是工业生产中常见的输送介质的管道，其管径的计算是设计和施工过程中非常重要的一部分。正确的管径计算可以保证气体在管道中的流动效率，避免能源浪费和安全隐患。在进行气体管道的设计时，需要根据具体的工程要求和气体输送的特性来确定合适的管径。下面将介绍气体管道管径计算的公式和方法。

首先，气体管道的管径计算需要考虑到气体的流量、压力损失、管道材质和输送距离等因素。一般来说，常用的气体管道管径计算公式包括以下几种：

1. 根据流量计算管径：根据气体的设计流量和流速来确定管道的直径。常用的计算公式为Q=VA，其中Q为气体的流量，V为气体的流速，A为管道的横截面积。通过这个公式可以计算出理论上的最佳管径大小。

2. 根据压力损失计算管径：在确定了气体的设计流量和压力损失限制后，可以通过压力损失计算公式来反推出合适的管径大小。一般来说，压力损失与管道长度、流速、管径等因素有关，可以使用Darcy-Weisbach方程或者其他压力损失计算公式来进行计算。

3. 根据经验值计算管径：在实际工程中，可以根据相关的经验值来确定合适的管径大小。例如，对于一些常见的气体输送工程，可以根据以往的设计经验来确定合适的管径范围，然后再结合具体情况进行调整。

除了以上几种计算方法外，还需要考虑到气体输送过程中可能出现的其他因素，例如气体的密度变化、温度变化、管道材质对流速的影响等。在进行管径计算时，需要综合考虑这些因素，并且根据具体情况进行调整和修正。

在实际工程中，通常会结合以上几种方法来进行气体管道的管径计算。首先可以根据气体的设计流量和压力损失限制来初步确定合适的管径范围，然后再根据具体情况进行调整和修正。同时，还需要考虑到工程预算、施工难度、管道材质选择等因素，综合进行综合考虑。

总之，气体管道的管径计算是一个复杂而又重要的工作。在进行设计时，需要充分考虑到气体输送的各种因素，并且结合实际情况进行综合分析和调整。只有通过合理的管径计算，才能够保证气体输送系统的安全、高效运行。

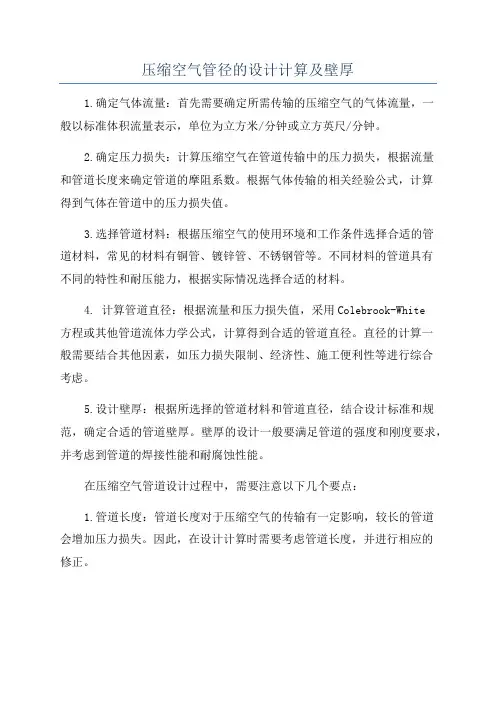

压缩空气管径的设计计算及壁厚

1.确定气体流量：首先需要确定所需传输的压缩空气的气体流量，一般以标准体积流量表示，单位为立方米/分钟或立方英尺/分钟。

2.确定压力损失：计算压缩空气在管道传输中的压力损失，根据流量和管道长度来确定管道的摩阻系数。根据气体传输的相关经验公式，计算得到气体在管道中的压力损失值。

3.选择管道材料：根据压缩空气的使用环境和工作条件选择合适的管道材料，常见的材料有铜管、镀锌管、不锈钢管等。不同材料的管道具有不同的特性和耐压能力，根据实际情况选择合适的材料。

4. 计算管道直径：根据流量和压力损失值，采用Colebrook-White方程或其他管道流体力学公式，计算得到合适的管道直径。直径的计算一般需要结合其他因素，如压力损失限制、经济性、施工便利性等进行综合考虑。

5.设计壁厚：根据所选择的管道材料和管道直径，结合设计标准和规范，确定合适的管道壁厚。壁厚的设计一般要满足管道的强度和刚度要求，并考虑到管道的焊接性能和耐腐蚀性能。

在压缩空气管道设计过程中，需要注意以下几个要点：

1.管道长度：管道长度对于压缩空气的传输有一定影响，较长的管道会增加压力损失。因此，在设计计算时需要考虑管道长度，并进行相应的修正。 2.管道接头：管道连接方式也会对压缩空气管道的性能和压力损失产生一定影响。常见的连接方式有焊接、螺纹连接、法兰连接等，需根据实际情况选择合适的连接方式，并考虑连接处的压力损失。

3.安全性考虑：在压缩空气管道设计中，应充分考虑系统的安全性，包括防止管道爆炸、泄漏等安全问题。合理选择管道材料、设计合适的壁厚，并进行可靠的管道连接和保护措施，以确保系统的安全运行。

总之，压缩空气管径的设计计算及壁厚的选择要根据具体的使用需求、工作条件和管道特性进行综合考虑，合理设计管道尺寸和壁厚，以提高系统的传输效果和安全性。
