机电与机制类专业课试题卷一、选择题1.行程开关的文字符号是A.Q B.SQ C.SB D.KM 2.速度继电器的文字符号是A.KA B.KM C.KT D.KS 3.用来断开或接通控制电路的是交流接触器的A.辅助触点B.主触点C.线圈D.铁芯4.下列电器中不能实现短路保护的是A.熔断器B.热继电器C.过电流继电器D.空气开关5.三相异步电动机的旋转方向是决定于三相电源的A.频率B.有效值C.相序D.电压6.电动机启动电流很大,当电动机启动时,热继电器动作。
A.会B.不会C.不知道D.随即7.在机床调试和检修中可通过方便地找到各种电器元件及测试点。
A.设备说明书B.电气控制原理图C.电气设备安装图D.电气设备接线图8.为了安全,电梯、卷扬机的制动方式一般采用A.断电制动控制B.通电制动控制C.能耗制动D.反接制动9.用于驱动线圈的指令是A.LD B.AND C.OR D.OUT 10.在CPM1A中,若TIM的设定值为150,则延时时间为A.1.5s B.15ms C.150ms D.15s 11.下面不是可编程控制器特点的是A.可靠性高B.维护困难C.体积小D.编程简单12.将发动机输入的机械能转换为液体的压力能的液压元件是A.液压泵B.液压马达C.液压缸D.控制阀13.常用的电磁换向阀用于控制油液的A.流量B.压力C.方向D.速度14.液压缸运动速度的大小取决于A.流量B.压力C.流量和压力D.压强15.减压阀的进口压力为40×105Pa,调定压力为60×105Pa,减压阀的出口压力为A.40×105Pa B.60×105Pa C.100×105Pa D.140×105Pa16.图1中电磁换向阀为图1A.二位三通B.二位四通C.二位五通D.四位二通17.消声器是气压系统的A.执行元件B.起源装置C.辅助元件D.制装置18.在液压系统图中,与三位阀连接的油路一般应画在换向阀符号的位置上。

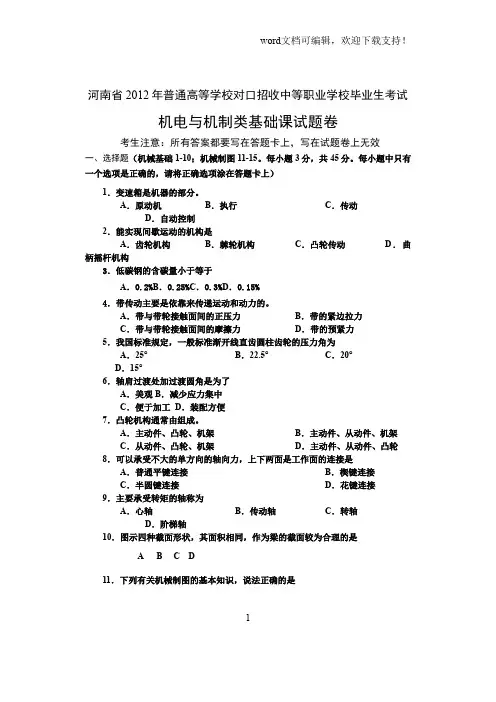

河南省2012年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意:所有答案都要写在答题卡上,写在试题卷上无效一、选择题(机械基础1-10;机械制图11-15。
每小题3分,共45分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.变速箱是机器的部分。
A.原动机B.执行C.传动D.自动控制2.能实现间歇运动的机构是A.齿轮机构B.棘轮机构C.凸轮传动D.曲柄摇杆机构3.低碳钢的含碳量小于等于A.0.2%B.0.25%C.0.3%D.0.15%4.带传动主要是依靠来传递运动和动力的。
A.带与带轮接触面间的正压力B.带的紧边拉力C.带与带轮接触面间的摩擦力D.带的预紧力5.我国标准规定,一般标准渐开线直齿圆柱齿轮的压力角为A.25°B.22.5°C.20°D.15°6.轴肩过渡处加过渡圆角是为了A.美观B.减少应力集中C.便于加工D.装配方便7.凸轮机构通常由组成。
A.主动件、凸轮、机架B.主动件、从动件、机架C.从动件、凸轮、机架D.主动件、从动件、凸轮8.可以承受不大的单方向的轴向力,上下两面是工作面的连接是A.普通平键连接B.楔键连接C.半圆键连接D.花键连接9.主要承受转矩的轴称为A.心轴B.传动轴C.转轴D.阶梯轴10.图示四种截面形状,其面积相同,作为梁的截面较为合理的是A B C D11.下列有关机械制图的基本知识,说法正确的是1A.零件图中角度标注的数字可以写成竖直方向B.图纸上的图框用点画线绘制C.长度为20mm的线段,在2︰1的图中应画40mm长D.绘制平面图形时,应先绘制中间线段12.下列有关机械制图的说法正确的是A.中心投影法得到的投影能够表达物体的真实形状和大小B.轴测图是指将物体连同坐标系,用平行投影法将其投影在正投影面上所得的图形C.导程是相邻两牙在中径线上对应点间的轴向距离D.局部视图的断裂边界以波浪线表示13.普通螺纹的螺纹尺寸应标注在A.大径上B.小径上C.中径上D.螺距上14.下列叙述正确的是A.为了表示键在轴上的装配情况,轴常采用局部剖视B.装配图中两个被连接零件的接触面画两条线C.螺柱连接常用于连接两个不太厚的零件和需要经常拆卸的场合D.零件图上,尺寸标注优先采用加工顺序和测量方便标注15.如图1所示,左视图正确的是(a)(b)(c)(d)图1A.(a)B.(b)C.(c)D.(d)机械基础(100分)二、判断题(每小题2分,共30分。
2006 年河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础(130 分)一、填空题(每空 2 分,共32 分)1.金属材料在静载荷作用下产生永久变形而不破坏的能力称为。
2.V 带的张紧方法有调和加。
3.液压泵按结构不同可分为、、。
4.滚动轴承的代号由、和组成。
5.普通单向阀的作用是控制油液只能流动,不能流动。
6.表面热处理可使金属表面有高,心部又具有足够的。
7.光滑接触面对物体的约束反力作用于,方向沿接触面的,并指向。
二、选择题(每小题 3 分,共21 分。
每小题选项中只有一个答案是正确的,请将正确答案的序号填在题后的括号内)8.08F 牌号中,08F 表示其平均含碳量为()A.0.08% B.0.8%C.≤ 0.8% D.8%9.凸轮机构从动件的运动规律取决于凸轮的()A.大小B.形状C.厚度D.表面质量10.牛头刨床的横向走刀机构采用了间歇机构。
()A.齿轮B.槽轮C.棘轮D.曲柄滑块11.下列三种钢中,钢的弹性最好。
()A.T10 B.20 钢C.65Mn D.T10A12.螺纹联接采用弹簧垫圈的目的是为了()A.增大接触面积B.防松C.增大螺母高度D.方便拆卸13.轴端的倒角是为了()A.美观B.减少应力集中C.便于加工D.装配方便14.圆头平键为平键。
()A.A 型B.B 型C.C 型D.D 型三、判断题(每小题 2 分,共20 分。
正确的,在题后括号内打“√”,错误的打“×”)15.硅、锰是碳素钢中的有害元素。
()16.分力可能比合力大。
()17.合力作用与它的各分力同时作用的效果相同,故合力也是一个分力。
()18.构件受外力越大,则内应力也一定越大。
()19.35 钢采用正火处理可改善其切削加工性。
()20.标准普通螺纹的牙型角为60°。
()21.普通平键的宽度和厚度主要由轮毂厚度决定。
()22.机车主动轮联动机构采用了平行双曲柄机构。
河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础(130分)一、填空题(每空2分,共24分)1.机械是 与 的总称。
2.低副分为 和 。
3.根据键在键联接中的松紧状态,键联接分为 和 。
4.按轮系运动时轴线是否都相对固定,轮系可分为 和 两大类。
5.滚动轴承一般由 、 、 和 四部分组成。
二、选择题(每小题3分,共18分。
每小题中只有一个选项是正确的,请将正确选项的序号填在题后的括号内)6.内燃机的配气机构采用的是 机构。
( ) A .棘轮机构 B .槽轮机构 C .齿轮机构 D .凸轮机构 7.车床光轴与溜板箱的键联接是 ( ) A .普通平键联接 B .导向平键联接 C .滑键联接 D .花键联接8.同一轴上的键槽,应尽量使其槽宽相同,这样做是为了 ( ) A .减少应力集中 B .减少刀具品种C .使轴的结构对称D .便于在轴上安装零件9.当工作载荷小,转速较高,旋转精度要求较高时宜选用 ( ) A .球轴承 B .滚子轴承 C .滚针轴承 D .滑动轴承 10.当被联接的两轴要求相交,有一定夹角时,应选用 ( ) A .凸缘联轴器 B .弹性联轴器C .可移式刚性联轴器D .十字头式联轴器11.齿轮轮齿渐开线的形状取决于 ( ) A .齿轮模数 B .基圆半径 C .压力角 D .加工方法三、判断题(每小题2分,共14分。
正确的,在题后括号内打“√”,错误的打“×”)12.机构能代替人们的劳动,完成有用的机械功或能量转换。
( ) 13.螺旋传动的特点之一是传动效率低。
( ) 14.设计凸轮的轮廓曲线形状主要是根据强度要求。
( ) 15.安装新V 带时所用预紧力可以比安装旧V 带所用预紧力稍小。
( ) 16.渐开线齿轮只有按照标准中心距安装才能保证传动比是常数。
( ) 17.在实际应用中,齿轮齿数不能小于17。
( ) 18.轮系的传动比等于首尾两轮的转速之比。
河南省2016年普通高等学校对口招收中等职业学校毕业生考试电子类专业课试题卷考生注意:所有答案都要写在答题卡上,写在试题卷上无效一、选择题(电冰箱、空调器原理与维修1-20;电视机原理与维修21-40。
每小题2分,共80分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.若制冷剂的温度为25℃,则其相应的华氏温度为A.25下B.600F C.77下D.500F2.已知制冷剂的分子式为CF2C12,它的氟利昂名称为A. R12B. R22C. R152D. R243.在临界温度时物质仍可由气态转变为液态,此时使气体液化的最低压力称为A.饱和压力B.绝对压力C.表压力D.临界压力4.用万用表测量某压缩机的电动机接线柱1、2、3之间电阻,结果是Rl2=8欧姆,R23=22欧姆,R13=30欧姆,请问2号接线柱是A.启动绕组接线柱B.运行绕组接线柱C.公共接线柱D.无法判断5.电冰箱的压缩机吸气压力出现负压的原因是A.新换毛细管过短B.压缩机性能不好C.制冷剂充入量不足D.制冷剂充入量过多6.电冰箱的干燥过滤器安装在A.压缩机与蒸发器之间B.压缩机与冷凝器之间C.冷凝器与毛细管之间D.蒸发嚣与毛细管之间7.焊接铜管结束后,关闭焊枪时A.先关闭乙炔气调节阀,再关闭氧气调节阀B.先关闭氧气调节阀,再关闭乙炔气调节阀C.将乙炔气调节阀和氧气调节阀同时关闭D.关闭阀门顺序没有影响8.在对两个铜管件进行焊接时,一般选用的焊条是A.铜锌焊条B.银铜焊条C.铜磷焊条D.锡条9.在电冰箱进行整体打压检漏时,要向制冷系统中充入A.空气B.氧气C.氮气D.制冷剂10.电冰箱压缩机的重锤式启动器两个触点连接在A.电源进线与运行绕组之间B.电源进线与启动绕组之间C.运行绕组与公共端之间D.启动绕组与公共端之间11.电冰箱型号BCD-158W中的W含义是A.间冷式无霜电冰箱B.直冷式电冰箱C.家用冷藏箱D.家用冷冻箱12.冷暖分体式空调在夏季制冷时,室外换热装置充当制冷系统中的A.冷凝器B.蒸发器C.干燥过滤器D.气液分离器13.电冰箱的压缩机回气管结霜很厚且沾手,说明A.制冷剂充注过少B.制冷剂充注过多C.制冷剂充注正好D.与制冷剂多少无关14.空调电气控制系统中用于除湿控制的是A.电子温控器B.四通换向阀C.旁通阀D.压力式温控器15.空调器压缩机的启动电容容量变小,会导致A.压缩机运转速度变慢B.压缩机运转速度变快C.压缩机运转无力D.压缩机无法启动16.某分体式冷暖空调器能够正常制冷,但不能制热的可能故障部位是A.温控器B.过载保护器C.四通换向阀D.压缩机17.电冰箱压缩机的启动绕组开路,会导致A.电冰箱压缩机不启动B.电冰箱无法除霜C.电冰箱压缩机不停杌D.电冰箱运行噪声大18.型号为KFR-36LW/BP的国产空调器制冷量为A.36W B.360WC.3600W D.36000W19.铜管与毛细管焊接时,要求将毛细管插入铜管的长度为A.1-2mm B.5-6mmC.50-60mm D.25-30mm20.直流变频空调器的压缩机电机采用A.单相交流异步电机B.三相感应式交流电机C.无刷直流电机D.伺服电机21.伴音中频放大电路放大的第二伴音中频信号频率是A. 38MHzB. 31.5MHzC. 6.5MHzD. 42MHz22.彩色电视机的场扫描频率是A. 100HzB. 50HzC. 625HzD. 15625Hz23.观察彩色全电视信号需要使用的仪器是A.万用表B.示波器C.扫频仪D.信号发生器24. AGC电路控制高放级和中放级增益的顺序是A.先控制中放级增益,再控制高放级增益B.先控制高放级增益,再控制中放级增益C.中放级与高放级增益同时控制D.中放级与高放级增益随机控制25.在图像中放电路中,完成中频信号滤波的是A. AFT电路B. AGC电路C.声表面波滤波器D.视频检波电路26.伴音通道中用于分离第二伴音信号的电路是A.带通滤波器B.鉴频器C.伴音中频限幅放大器D.去加重电路27.无图像、无伴音应重点检查A.公共通道电路B.色解码电路C.亮度电路D.伴音电路28. ACC电踣是通过检测来调整色度信号大小的。
—河南省2011年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意:所有答案都要写在答题卡上,写在试题卷上无效一、选择题(机械基础1-10;机械制图11-15。
每小题3分,共45分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.构成机械的最小单元,也是制造机械时的最小单元是A.机器B.零件C.构件D.机构2.内燃机的配气机构采用的是(A.棘轮机构 B.惰轮机构C.齿轮机构D.凸轮机构3.金属材料抵抗比它更硬的物体压入其表面的能力是A.强度B.韧性C.塑性D.硬度4.在各种类型轴承中,不能承受轴向载荷的是A.调心球轴承B.深沟球轴承C.圆锥滚子轴承D.圆柱滚子轴承5.普通钢、优质钢和高级优质钢区分的依据是A.含碳量B.力学性能的高低~C.杂质S、P含量的多少D.杂质Mn、Si含量的多少6.要求硬度高、耐磨的零件,淬火后要进行A.正火B.低温回火C.中温回火D.高温回火7.低副是指两构件之间作____的运动副。
A.点接触B.线接触C.面接触D.任意接触8.曲柄机构的死点发生在A.主动杆与摇杆共线位置B.主动杆与机架共线位置C.从动杆与连杆共线位置 D.从动杆与机架共线位置]9.蜗轮蜗杆传动属于A.交错轴齿轮传动B.相交轴齿轮传动C.平行轴齿轮传动D.间歇传动10.被连接的两轴要求相交应选用A.万向联轴器B.套筒联轴器C.弹性柱销联轴器D.凸缘联轴器二、判断题(每小题2分,共30分。
在答题卡的括号内正确的打“√”,错误的打“×”)16.低碳钢的锻压性最好,中碳钢较次,高碳钢最次。
√'17.布氏硬度比洛氏硬度高。
×18.低碳钢的焊接性较好,高碳钢的焊接性较差。
√19.力能脱离物体而单独存在,因为它是一个矢量。
×20.链传动可以在高速、重载、高温条件下及尘土飞扬的不良环境中工作。
√21.与滚动轴承相比,滑动轴承负担冲击载荷的能力较差。
河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试卷机械设备控制技术(100分)一、填空题(每空2分,共22分)1.低压电器按用途通常可分为 电器和 电器。
2.行程开关的作用主要是限定 的行程。
3.电动机点动和连续控制的区别主要是控制线路中是否有 功能。
4.X62W 万能铣床的主轴电动机采用的是两地控制方式,因此起动按钮SB 3、SB 4动合触点要 联;停止按钮SB 1、SB 2动断触点要 联。
5.通电检查时应尽可能断开 电路,仅在 电路带电的情况下进行。
6.CPM1A 指令系统中,串联一个动合触点时可采用 指令,串联一个动断触点时可采用 指令。
7.PLC 的输入输出部分是PLC 与 相连接的组件。
二、选择题(每小题2分,共14分。
每小题选项中只有一个答案是正确的,请将正确答案的序号填在题后的括号内)8.对于有电动机起动的场合,在选用刀开关时可选用额定电流等于或大于电动机额定电流的( )A .1倍B .2倍C .3倍D .5倍9.交流接触器短路环的作用是()A.消除衔铁在铁芯上的振动B.增大铁芯磁通C.减缓铁芯冲击 D.减小铁芯涡流10.下列元器件在电气控制中,进行正确连接后,能起到欠压保护的是()A.按钮B.熔断器C.热继电器D.接触器11.当电动机在无负载或轻载的情况下,若要采用全压起动,则其容量一般不要超过电源变压器的容量的()A.5%~10% B.10%~15% C.15%~20% D.20%~30% 12.若要在控制电路中实现自锁,可将接触器的()A.动合辅助触点与起动按钮串联B.动断辅助触点与起动按钮串联C.动断辅助触点与起动按钮并联D.动合辅助触点与起动按钮并联13.CM6132普通车床主轴电动机的三相电源有一相断开,若不立即切断电源,可能导致()A.烧毁控制电路B.烧毁电动机C.电动机加速运转D.无影响14.X62W万能铣床的主轴变速冲动是为了()A.齿轮易啮合B.提高齿轮转速 C.齿轮不滑动D.工件不滑动三、判断题(每小题2分,共20分。
河南省2014年机电与机制类基础课试题卷一、选择题(机械基础1-10;机械制图11-15。
每小题3分,共45分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.机器的部分的作用是用以完成运动和动力的传递与转换。
A.原动机B.执行C.传动D.操纵和控制2.以下不属于力偶特性的是A.大小相等B.方向相同C.作用线平行D.方向相反3.低碳钢拉伸实验时,首先经历的阶段是A.弹性变形阶段B.屈服阶段C.强化阶段D.缩颈阶段4.6210深沟球轴承代号中2表示A.内径代号B.外径代号C.直径系列代号D.轴承类型代号5.普通V带的楔角是A.40°B.42°C.44°D.46°6.45钢表示平均含碳量为的钢。
A.0.0045% B.0.045%C.0.45% D.4.5%7.在提升机中为了防止倒转,可以采用机构。
A.棘轮B.槽轮C.曲柄滑块D.齿轮8.缝纫机踏板机构采用了机构。
A.双曲柄B.双摇杆C.曲柄摇杆D.曲柄滑块9.下列关于链传动的传动特点,说法正确的是机电与机制类基础课试题卷第 1 页(共8 页)A.平稳性好,无噪声B.承载能力小,过载能力弱C.没有打滑现象,平均传动比比较准确D.效率低,功率小10.CA6140普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。
A.摩擦片离合器B.牙嵌式离合器C.安全离合器D.超越离合器11.下列有关机械制图的基本知识,说法正确的是A.绘图时,不论采用何种比例,图样中所标注的尺寸数值都是所表达对象的真实大小,与图形比例无关B.尺寸线可以用轮廓线、轴线或对称中心线代替C.国家标准规定图样上汉字应写成宋体D.绘制平面图形时,应先绘制连接线段12.如图1所示,根据主视图、俯视图,选择正确的左视图。
(a) (b) (c) (d)图1A.(a) B.(b) C.(c) D.(d)13.如图2所示,选择正确的移出断面图。
机电与机制类基础课试题卷第 2 页(共8 页)(a) (b) (c) (d)图2A.(a) B.(b) C.(c) D.(d) 14.如图3所示,选择正确的全剖主视图。
2014年河南省高考对口升学机电与机制类专业课合卷试题河南省2014年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意:所有答案都要写在答题卡上,写在试题卷上无效一、选择题(机械设备控制技术1-20;极限配合与技术测量21-40。
每小题2分,共80分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.转换开关的文字符号是A.KM B.SA C.FRD.FU2.在电路中起到中间放大和转换作用。
A.中间继电器B.热继电器C.时间继电器D.速度继电器3.时间继电器的延时方式有A.通电延时和断电延时B.短路延时和断路延时C.通电延时和短路延时D.断电延时和断路延时4.常用的低压配电电器不包括A.刀开关B.熔断器C.接触器D.自动开关5.下列控制方法,常用于电动葫芦的起重电动机控制的是A.顺序控制B.多地控制C.减速控制D.点动控制6.三相交流电动机的电力制动不包括A.能耗制动B.反接制动C.回馈制动D.机械制动7.和电气设备接线图主要作为电气设备安装、检查、维修和施工的技术资料。
仅供学习与交流,如有侵权请联系网站删除谢谢2A.设备说明书B.电气原理图C.电气设备安装图D.设备零件图8.交流接触器的主触点的额定电流不应电动机的额定电流。
A.大于B.等于C.不确定D.小于9.下列电器元件在电气控制中,进行正确连接后,能起到短路保护的是A.按钮B.熔断器C.热继电器D.接触器10.低压自动开关中的热脱扣器承担保护作用。
A.过载B.过流C.失电D.欠压11.CPM1A输入继电器从开始。
A.0001 B.0002 C.0000D.000312.在CPM1A中,取入指令用表示。
A.AND B.OUT C.LDD.OR13.工作温度高,压力高时应选用的液压油。
A.粘度大B.密度大C.粘度小D.密度小14.由于泄露的原因,液压泵的实际流量比理论流量A.大B.小C.相等D.不确定15.在采用节流阀的节流调速回路中,负载变大会使液压缸的运动速度A.减小B.增大C.不变D.不确定16.液压泵输出油液的多少主要取决于仅供学习与交流,如有侵权请联系网站删除谢谢3A.额定压力B.负载C.密封工作腔容积大小变化D.电机功率17.空气压缩机是气压系统中的A.执行元件B.控制元件C.辅助装置D.气源装置18.把压缩空气的能量转化为活塞高速运动的动能,能完成锻造、冲孔等作业的气缸是A.冲气气缸B.薄膜式气缸C.气液阻尼缸D.以上均不是19.液体在等径直管中流动,管路越短,流速越慢,则沿程压力损失A.越大B.越小C.不变D.不确定20.在气压基本回路中,气–液联动回路不包括A.气–液转换器的速度控制回路 B.气–液阻尼缸的速度控制回路C.气–液增压回路D.缓冲回路21.最小极限尺寸减其基本尺寸所得的代数差称为A.基本偏差B.上偏差C.下偏差D.极限偏差22.决定尺寸公差带大小的是A.上偏差B.基本偏差C.标准公差D.实际偏差23.已知某轴的设计尺寸为φ 040,合格的测量值是-0.02A.φ40.01B.φ39.95C.φ40.1 D.φ39.99 24.下列形位公差项目中属于定位公差的是A.同轴度B.平面度C.平行度D.倾斜度25.表面粗糙度的评定参数中,在常用数值范围内应优先选用A.Ra B.Rz C.RSmD.Rmr(c)26.位置公差标注时,框格至少有格。
河南省2014年机电与机制类基础课试题卷一、选择题(机械基础1-10;机械制图11-15。
每小题3分,共45分。
每小题中只有一个选项是正确的,请将正确选项涂在答题卡上)1.机器的部分的作用是用以完成运动和动力的传递与转换。
A.原动机B.执行C.传动D.操纵和控制2.以下不属于力偶特性的是A.大小相等B.方向相同C.作用线平行D.方向相反3.低碳钢拉伸实验时,首先经历的阶段是A.弹性变形阶段B.屈服阶段C.强化阶段D.缩颈阶段4.6210深沟球轴承代号中2表示A.内径代号B.外径代号C.直径系列代号D.轴承类型代号5.普通V带的楔角是A.40°B.42°C.44°D.46°6.45钢表示平均含碳量为的钢。
A.0.0045% B.0.045%C.0.45% D.4.5%7.在提升机中为了防止倒转,可以采用机构。
A.棘轮B.槽轮C.曲柄滑块D.齿轮8.缝纫机踏板机构采用了机构。
A.双曲柄B.双摇杆C.曲柄摇杆D.曲柄滑块9.下列关于链传动的传动特点,说法正确的是A.平稳性好,无噪声B.承载能力小,过载能力弱C.没有打滑现象,平均传动比比较准确D.效率低,功率小10.CA6140普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。
A.摩擦片离合器B.牙嵌式离合器C.安全离合器D.超越离合器11.下列有关机械制图的基本知识,说法正确的是A.绘图时,不论采用何种比例,图样中所标注的尺寸数值都是所表达对象的真实大小,与图形比例无关B.尺寸线可以用轮廓线、轴线或对称中心线代替C.国家标准规定图样上汉字应写成宋体D.绘制平面图形时,应先绘制连接线段12.如图1所示,根据主视图、俯视图,选择正确的左视图。
(a) (b) (c) (d)图1A.(a) B.(b) C.(c) D.(d)13.如图2所示,选择正确的移出断面图。
(a) (b) (c) (d)图2A.(a) B.(b) C.(c) D.(d) 14.如图3所示,选择正确的全剖主视图。
