第一章矿井概况

  • 格式：docx
  • 大小：86.45 KB
  • 文档页数：27

第一章矿井概况

第一节矿井初步设计简介

一、井田概况及地质特征

1、自然地理条件

孟村矿井及选煤厂位于陕西省咸阳市西北部，彬长矿区中北部，地处咸阳市彬县

与长武县交界地带，行政区划隶属于陕西省咸阳市长武县管辖。 井田东西长10.5km，

南北宽6.5km，总体规划井田面积61.2km 2。可采面积约58.77km 2。

井田公路交通便利，312国道由东南向西北从中部穿过。以冉店为中心，东南距 西安178km，距咸阳153km，距彬县28km，西北距长武县12km。井田内有县级 公路与县乡相通，福银高速（G70）从井田东侧通过，正在建设中的西（安）〜平（凉） 铁路，通过井田东侧，便利的交通为煤炭外运提供了良好的条件。

彬长矿区属陕北黄土高原与陇东黄土高原结合部的塬梁沟壑区， 地势西南高东北

低，泾河自西北向东南贯穿中部，将全区分割成东北、西南两塬加川道的地貌格局。 孟村井田处于长武北塬，基本地貌有河谷平川、黄土塬梁和沟壑三种。总的地势特征 为北咼南低，西咼东低。塬面最咼海拔咼程 +1183.1m （西坳），河谷最低海拔咼程 +846.4m （亭北），相对高差150〜230m 。

本区地处中纬带高原区，属暖温带半干旱大陆性季风气候区，冬长而冷，夏短而 凉。3〜5月份为西北季风期，最大风速12.7m/s。据长武气象站资料，年平均气温 9.1C,年均最高气温14.9 C,年均最低气温4.1C,本区极端最高气温36.9 C （1966 年6月19 日），极端最低气温-24.9 C（ 1975年12月13日）。冰冻期一般为10月 至来年3月。年均冻土层厚度 35cm，冻土层最大厚度 68cm。全区年平均降雨量 587.8mm，雨热同季，年蒸发量为1552.4mm 。

矿区地质构造简单，地壳运动缓慢而稳定，属弱震区。据历史记载，区内无破坏 性地震记录。据2001年国家地震局颁布的《中国地震动参数区划图》 （GB18306-2001 ），本区抗震设防裂度为切度，设计基本地震动加速度为 0.05g。 矿区河流以泾河为骨干，呈羽状分布，共有大小 11条河流汇入。年平均流量 57.60m

3/s，最大洪峰流量15700m 3/s（ 1911年），枯水期最小流量1m3/s（ 1973

年）。孟村井田过境河流主要有泾河和黑河。东部边缘为泾河阶地，黑河从井田南部

由西北向东南蜿蜒流过，南河为黑河的一级支流，至井田西部边界河川口汇入黑河。

鸭儿沟为井田内主要沟流，从井田北部流过，直接汇入泾河。

2、矿区开发现状

（1）生产矿井

矿区现有5座生产矿井：

① 下沟矿井

下沟矿井原设计生产能力0.45Mt/a ，斜井开拓，改造后为3.0Mt/a，于2005年 底以前完成并已投产。

② 火石咀煤矿

火石咀煤矿原设计生产能力 0.09Mt/a，现在的实际年产量在1.00Mt左右。原

规划井田资源已经枯竭，预计将关闭，将官牌井田作为其接续井田。

③ 水帘洞矿井

水帘洞矿井采用斜井----立井综合开拓,始建于1976年，1980年投产，生产规

模0.06Mt/a，目前生产能力为 0.90Mt/a。

④ 大佛寺矿井

矿井采用斜井开拓，井筒斜长 861m，采用综采放顶煤采煤方法。2004年5月

开工建设，2006年建成。矿井一期规模 3.00Mt/a，二期规模6.00Mt/a 。

⑤ 亭南井田

矿井于2002年开工建设，2005年建成。矿井现规模为0.45Mt/a，核定规模为 3.0Mt/a

(2) 在建矿井

矿区在建矿井6对。即蒋家河矿井，规模为0.9Mt/a ;胡家河矿井，规模规模为

5.0Mt/a ;文家坡矿井，规模为4.0Mt/a ;小庄矿井，规模为6.0Mt/a ;孟村矿井，

规模为6.0Mt/a 。

(3) 规划新建矿井

矿区规划新建矿井3座，分别为雅店、杨家坪、高家堡矿井，目前这些矿井正在 申请办理立项的各项工作。

孟村矿井与相邻井田位置关系见图 1-1

2、地质特征 -

(1) 区域地质

彬长矿区位地层区划属华北地层区鄂尔多斯盆地分区。根据地质填图及钻孔揭

f 」J J jf

图1-1 孟村井田与相邻井田位置关系图

3、地质特征

(1) 区域地质 本区地层属于华北地层区，鄂尔多斯分区，焦坪〜华亭小区，区内揭露的地层有 三叠系、侏罗系、白垩系、第三系和第四系。区域构造位于鄂尔多斯盆地南部的渭北 断隆区彬县〜黄陵坳褶带，其主体构造为以东西向宽缓褶皱构造为主， 断裂构造少见＜

(2) 井田地层

井田内大部分地区被第四系黄土及第三系红土所覆盖， 在泾河沿岸及及黑河下游

出露有白垩系下统洛河组，井田主要沟谷内出露华池组。依据钻孔揭露及地质填图资 料，井田内地层由老至新依次有：三叠系上统胡家村组；侏罗系下统富县组、中统延 安组、直罗组、安定组(J2a )；白垩系下统宜君组、洛河组、华池组；上第三系及第 四系更新统、全新统。

井田内大部分地区被第四系黄土及第三系红土所覆盖， 在泾河沿岸及红崖河等较

大沟谷内出露有白垩系下统洛河组，红崖河沟内出露华池组。井田内地层由老至新依 次有：三叠系上统胡家村组，侏罗系下统富县组、中统延安组、直罗组、安定组，白 垩系下统宜君组、洛河组、华池组，上第三系及第四系中更新统离石组、上更新统马 兰组、全新统。

本井田含煤地层为侏罗系中统延安组。

(3) 井田构造

孟村井田地表大面积为黄土层所覆盖，沟谷中出露的白垩系产状较为平缓。总体 趋势为南高北低，西高东低。井田构造特征与矿区完全一致，即以宽缓的褶曲为主。

各褶曲轴向为NE〜NEE,两翼倾角一般3〜5o，最大7〜8o ;两翼起伏幅度80

180m，一般100m左右。褶曲对煤系、煤层的沉积分布及其厚度变化关系密切。一 般向斜轴部煤系、煤层较厚，背斜轴部煤系、煤层较薄，沉积无煤区仅发育在七里铺〜 西坡背斜和董家庄背斜的轴部。

地震勘探在井田北部及西南部边缘推断的资源量区，发现了落差小于 20m的正 断层点3个，编号分别为DFi、DF2和DF3。地质填图中多处见到更新统黄土及白垩 系砂岩中发育节理裂隙。

总之，本井田以发育宽缓的褶曲为主，含煤地层沿走向、倾向的产状变化不大，

断层稀少，无岩浆活动影响。因此，本井田地质构造简单。

(3)煤层

本井田延安组含煤2层，仅第一段所含的4号煤为可采煤层，第二段所含的4上煤 全区不可采。含煤面积 60.47km 2,可采面积58.77km 2。煤层全厚3.70〜26.30m， 平均16.25m ;煤层采用厚度 3.70〜26.02m，平均16.13m，标准差为6.39，变异 系数39.6%。

(3)煤质

井田4煤属低变质烟煤，黑色、条痕棕黑色，光泽较强，为沥青光泽，条带状、 均一状、线理状结构，层状构造。煤的视密度 1.36t/m 3，真密度为1.47t/m 3,普氏

硬度系数为1.48，视电阻率2929 Qm，煤岩类型以暗淡煤为主，夹半暗及半亮型煤。 显微煤岩类型为微镜惰煤。

4煤层属低灰、中高挥发分、低硫、中等固定碳煤，焦油产率以属富油煤为主。 可作为优质的工业动力用煤。也可作为低温干馏用煤，还可作为气化用煤。

3、开采技术条件

⑴瓦斯

全井田4煤层瓦斯采样点17个，采集了 23个样。4煤层自然瓦斯成分主要为

氮气及甲烷。甲烷成分最高值为62.38%( M6-5孔)，最高含量1.16ml/g.daf ( M6-5 孔)。瓦斯成分及分带的平面特征：井田西部 7号勘探线以西，由于煤层遭受风化，

瓦斯含量较低，形成了二氧化碳〜氮气带； 7线以东以氮气、甲烷为主，甲烷浓度增

高，含量增大，形成氮气〜甲烷带。瓦斯含量的基本规律：煤层埋深每增加 100m， 瓦斯含量增加0.27〜0.52ml/g.daf ，甲烷含量随甲烷浓度的增高而增加。

矿井相对瓦斯涌出量为7.117m3/t，矿井绝对瓦斯涌出量为89.86m 3/min。本矿井 绝对瓦斯涌出量大于 40m3/min，根据《煤矿安全规程》(2006年版)中的矿井瓦斯 等级分类：该矿井瓦斯等级为高瓦斯矿井。

(2) 煤尘

试验结果说明各可采煤层有煤尘爆炸危险性。

(3) 煤的自燃

测试结果说明：本井田4煤层属易自燃煤层。

(4) 地温

先期开采地段北部及中部局部区域为二级热害区，东南部为地温正常区， 其余为

一级热害区。就全井田来看，二级热害区主要分布于井田北部，地温正常区仅分布于 东南、东北角，其余大部分区域为一级热害区。

(5) 煤层顶、底板岩性

4号煤层为唯一可采煤层，伪顶为黑色炭质泥岩，厚度小，与采煤同时垮落。直 接顶板为深灰色泥岩、砂质泥岩及粉砂岩，属半坚硬不稳定顶板。底板为灰褐色含鲕 状结构的铝土质泥岩，属软弱岩层，遇水膨胀，产生底鼓现象，属不稳定底板

4、水文地质

孟村井田构造简单，煤层埋藏深度在400m以下，位于当地侵蚀基准面以下。基 岩承压水补给来源以区域径流为主，各直接充水含水层埋藏深，裂隙不发育，补给条 件不良，导水性差，径流滞缓，富水性微弱，水文地质条件简单，属二类一型。

地下主要含水层有三层，一是白垩系洛河〜宜君组中粗粒碎屑岩含水岩组，单位

涌水量为0.4050 l/s.m，为井田内基岩中富水性较强的含水岩组。二是直罗组底部含 水岩组，单位涌水量为0.026 l/s.m，含水岩组富水性微弱。三是延安组第二段底部 砂岩含水岩组，单位涌水量为 0.000577〜0.00000265 l/s.m，含水性极弱。因此，

井田内洛河〜宜君组中粗粒砂岩含水层为区域含水层，厚度大，富水性较好，渗透性 强，为矿井开采的主要充水因素。

预计矿井正常涌水量为490m 3/h,最大涌水量为735m 3/h。

总体上，本井田有利的开采的条件是地质构造简单，井田内基本为一单斜构造，

地层倾角一般小于6o，未发现大的断裂构造。井田范围内尚无矿井和小窑开采。可 采煤层4煤厚度大，储量丰富，利于开采。开采技术条件较好，煤质优，交通方便， 外运条件好，宜建设成为一个综合机械化的大型现代化矿井。

不利于开采的条件主要是煤尘具有爆炸危险，煤层为自燃煤层，煤层底板为砂质

泥岩、铝质泥岩及粉砂岩，属软弱岩层，遇水易膨胀，产生底鼓现象。

二、矿井开拓与开采方法

1、井田范围

井田东西长10.5km，南北宽6.5km，总体规划井田面积61.2km 2。可采面积约

58.77km 2。

2、资源量及设计能力

矿井工业资源/储量为938.22Mt。设计资源/储量为912.54Mt。设计可采储量为 644.92Mt。

矿井设计生产能力：6.00Mt。服务年限为76.8a。

3、 工作制度

合集下载

红阳三矿矿井概况

红阳三矿矿井概况

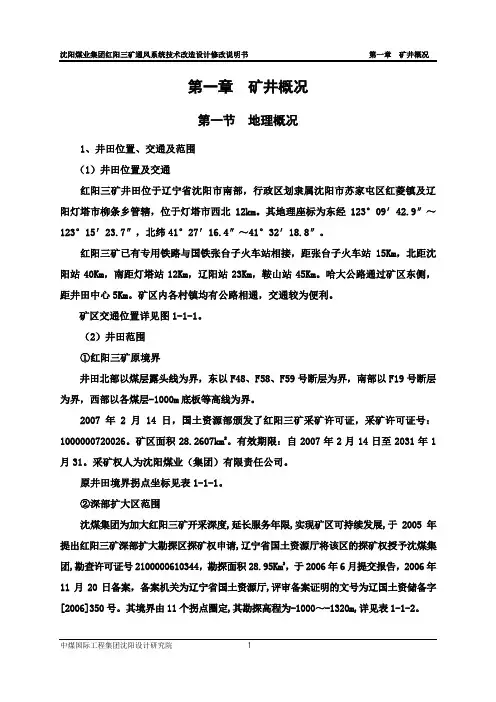

沈阳煤业集团红阳三矿通风系统技术改造设计修改说明书 第一章 矿井概况

中煤国际工程集团沈阳设计研究院 1 第一章 矿井概况

第一节 地理概况

1、井田位置、交通及范围

（1）井田位置及交通

红阳三矿井田位于辽宁省沈阳市南部，行政区划隶属沈阳市苏家屯区红菱镇及辽阳灯塔市柳条乡管辖，位于灯塔市西北12km。其地理座标为东经123°09′42.9″～123°15′23.7″，北纬41°27′16.4″～41°32′18.8″。

红阳三矿已有专用铁路与国铁张台子火车站相接，距张台子火车站15Km，北距沈阳站40Km，南距灯塔站12Km，辽阳站23Km，鞍山站45Km。哈大公路通过矿区东侧，距井田中心5Km。矿区内各村镇均有公路相通，交通较为便利。

矿区交通位置详见图1-1-1。

（2）井田范围

①红阳三矿原境界

井田北部以煤层露头线为界，东以F48、F58、F59号断层为界，南部以F19号断层为界，西部以各煤层-1000m底板等高线为界。

2007年2月14日，国土资源部颁发了红阳三矿采矿许可证，采矿许可证号：1000000720026。矿区面积28.2607km2。有效期限：自2007年2月14日至2031年1月31。采矿权人为沈阳煤业（集团）有限责任公司。

原井田境界拐点坐标见表1-1-1。

②深部扩大区范围

沈煤集团为加大红阳三矿开采深度,延长服务年限,实现矿区可持续发展,于2005年提出红阳三矿深部扩大勘探区探矿权申请,辽宁省国土资源厅将该区的探矿权授予沈煤集团,勘查许可证号2100000610344，勘探面积28.95Km2，于2006年6月提交报告，2006年11月20日备案，备案机关为辽宁省国土资源厅,评审备案证明的文号为辽国土资储备字[2006]350号。其境界由11个拐点圈定,其勘探高程为-1000～-1320m,详见表1-1-2。

第一章 矿井基本情况

第一章 矿井基本情况

第一章 矿（井）田概况及地质特征

1.1 矿（井）田概况

1.1.1交通位置

小纪汗井田位于国家规划的“陕北侏罗纪煤田榆横矿区”（北区）的东北部，地处榆林市城西12km，行政区划隶属于榆林市榆阳区小纪汗乡、芹河乡和岔河乡管辖。地理坐标为：

东经109°25′25.72″～109°41′35.47″

北纬38°22′17.99″～38°30′06.15″

本井田交通便利。神（木）～延（安）铁路、210国道及榆（林）～神（木）～府（谷）二级公路均从井田东侧通过，包（头）～茂（名）高速公路从井田东南侧通过，榆（林）～乌（审旗）公路从井田中部通过，各大村镇之间均有简易公路通连，对外交通和内部运输条件均较便利。

井田向东南距榆林市约20km，榆林城区距各大城市或火车站距离为：延安市350km，西安市680km，包头385km，银川466km，介休340km，乌审旗220km，神木铁路北站140km。

井田交通位置详见图1-1-1。

1.1.2地形地貌

井田地处毛乌素沙漠与陕北黄土高原接壤地带，为沙漠滩地区，沙漠覆盖率在80%以上，其中新月形沙丘和链状沙丘遍布，滩地较少。井田地形较平坦，地势总体是西高东低，最高点位于井田西部（第18勘查线），高程+1257.4m，最低点位于井田东部东上刀子湾村榆溪河道内，高程+1108.90m，最大相对高差148.5m。

1.1.3气象及水文情况

本井田属温带大陆性半干旱季风气候。春季风沙频繁，夏季酷热，秋季多雨，冬季长而严寒。根据榆林气象站1984～2002年观测资料，年平均气温为±8℃，最高气温36.7℃（7月），最低气温－29.7℃（12月），日温差达15～20℃。每年10月降雪，次年3月解冻，无霜期约150～180天。四季多风，尤以冬季至春末夏初更甚，风向多为东南，最大风速18.7m／s，最大风力达8级以上。年平均降水量279～541mm，较集中于7～9月份，约占全年的30%，年平均蒸发量1720～2085mm。

第一章 矿井基本概况

第一章 矿井基本概况

第一章 矿井基本概况

1.1井田概况

1.1.1地理位置

四矿位于平顶山矿区中部，距市中心约6km，地理坐标为东经：11°15′57″北纬：33°46′17″。矿区内公路成网，程平干线、平郏公路贯穿其中。矿用铁路与外界相接，由平漯线东接京广，由平宝线西接焦枝。

图2.1矿井地理位置图

1.1.2井田开拓

平煤股份四矿为立井多水平下山开拓，主提升系统分别为一水平主井和二水平主井；副井为一、二水平共用，井底车场为环形卧式车场，岩石石门连接各采区。

1.1.3开采规模

平煤股份四矿位于平顶山矿区中部，东部以一、二矿为界，南部三矿为界，西部以五矿、六矿为界，矿井东西走向约2000m，南北倾斜长约5500Km，井田面积19.29平方公里，矿区为低山丘陵地形。

1.1.4矿井生产能力

平煤股份四矿是一个有51年开采史的老矿井，四矿于1958年建成投产，原设计能力60万吨/年，后经多次技术改造，2006年矿井核定生产能力为280万吨/年。

1.1.5生产采区基本情况

目前有两个生产水平、一个开拓准备水平。其中一水平标高±0m, 二水平标高-265m，三水平标高-600 m。全矿井共划分四个生产采区和一个准备采区，其中一水平有丁九采区、戊九采区；二水平有己一东翼采区、己三采区和庚一准备采区; 一水平丁九采区布置有1个综采工作面；戊九采区布置1个综采工作面和2个掘进工作面。二水平己一东翼采区布置1个综采工作面，己三采区布置1个综采面、1个安装面和4个掘进工作面，庚一准备采区布置4个开掘工作面；三水平开拓工程布置2个开拓工作面。

1.2煤层地质概况

1.2.1煤层赋存情况

四矿井田含煤地层自下而上有：石炭系太原组、二迭系山西组、下石盒子组和上石盒子组，目前主要回采煤层有丁5、丁6、戊8、戊9、戊10、己15、己16、己17、庚20共4组9层煤，其中丁5.6合层煤厚度为3.24～4.4m，平均3.64m，煤层结构较复杂；戊8煤层厚度为0.65～2.45m，平均2.00m；戊9煤层厚度为0.56～1.45m，平均值1.08m，煤层结构简单；戊10煤层厚度1.68～2.70m，平均为2.31m；己15煤层厚度0.25～3.7m，平均1.28m，煤厚总体上呈东厚西薄的规律性变化，煤层结构简单；己16煤层厚度为1.18～5.36m，平均3.32m，煤层结构简单；己17煤层厚度为1.18～5.36m，平均3.32m，煤层结构较简单；庚20煤层厚度1.5～2.47m，平均1.8m，煤层结构简单。

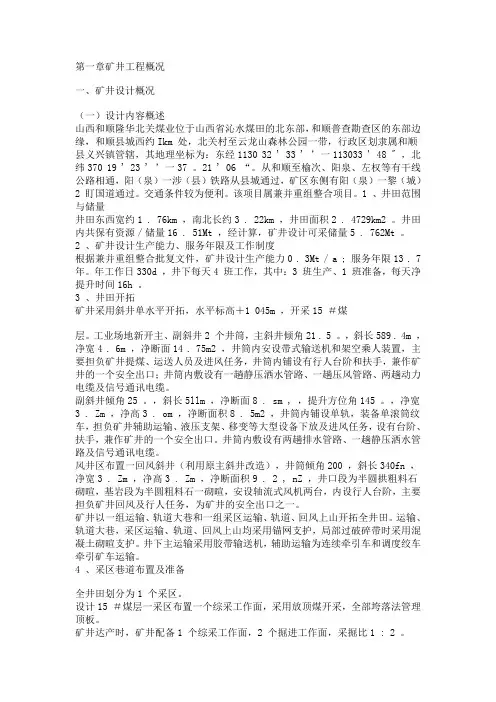

第一章矿井工程概况

第一章矿井工程概况

第一章矿井工程概况

一、矿井设计概况

（一）设计内容概述

山西和顺隆华北关煤业位于山西省沁水煤田的北东部，和顺普查勘查区的东部边缘，和顺县城西约Ikm 处，北关村至云龙山森林公园一带，行政区划隶属和顺县义兴镇管辖，其地理坐标为：东经1130 32 ' 33 ' ’一113033 ' 48 " ，北纬370 19 ' 23 ' ’一37 。21 ' 06 “。从和顺至榆次、阳泉、左权等有干线公路相通，阳（泉）一涉（县）铁路从县城通过，矿区东侧有阳（泉）一黎（城）2 盯国道通过。交通条件较为便利。该项目属兼并重组整合项目。1 、井田范围与储量

井田东西宽约1 . 76km ，南北长约3 . 22km ，井田面积2 . 4729km2 。井田内共保有资源／储量16 . 51Mt ，经计算，矿井设计可采储量5 . 762Mt 。

2 、矿井设计生产能力、服务年限及工作制度

根据兼并重组整合批复文件，矿井设计生产能力0 . 3Mt / a ; 服务年限13 . 7

年。年工作日330d ，井下每天4 班工作，其中：3 班生产、1 班准备，每天净提升时间16h 。

3 、井田开拓

矿井采用斜井单水平开拓，水平标高＋1 045m ，开采15 ＃煤

层。工业场地新开主、副斜井2 个井筒，主斜井倾角21 . 5 。，斜长589 . 4m ，净宽4 . 6m ，净断面14 . 75m2 ，井筒内安设带式输送机和架空乘人装置，主要担负矿井提煤、运送人员及进风任务，井筒内铺设有行人台阶和扶手，兼作矿井的一个安全出口；井筒内敷设有一趟静压洒水管路、一趟压风管路、两趟动力电缆及信号通讯电缆。

副斜井倾角25 。，斜长5llm ，净断面8 . sm , ，提升方位角145 。，净宽3 . Zm ，净高3 . om ，净断面积8 . 5m2 ，井筒内铺设单轨，装备单滚筒纹车，担负矿井辅助运输、液压支架、移变等大型设备下放及进风任务，设有台阶、扶手，兼作矿井的一个安全出口。井筒内敷设有两趟排水管路、一趟静压洒水管路及信号通讯电缆。
