阀门、法兰磅级、公称压力对照表
磅级
CL(Psi) 150 300 400 600 900 1500 2500
公称压力
PN(MPa) 0.6
1.0
1.6
2.0 2.5
4.0
5.0 6.4 10 15 25 42
注：磅级-美标压力标准
公称压力-国标压力标准
磅级和压力等级对照表(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除 压力等级对照表
压力等级Class和公称压力对照表
磅级Class 150 300 400 600 900 1500 2500
公称压力MPa 0.6MPa1.0MPa1.6MPa2.0MPa 2.5MPa4.0MPa5.0MPa 6.4MPa 10.0MPa 15.0MPa 25.0MPa 42.0MPa
公称压力PN PN6PN10PN16PN20 PN25PN40PN50 PN64 PN100 PN150 PN250 PN420
公称压力系列 MPa (bar)
0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0) 0.6(6.0) 0.8(8.0)
1.0(10.0) 1.6(16.0) 2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)
6.3(63.3) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0)
28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0)
100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0)
英寸In. 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 4
毫米DN 4 6 10 15 20 25 32 40 50 65 80 90 100
英寸In. 5 6 8 10 12 14 16 18 20 24 26 28 30
毫米DN 125 150 200 250 300 350 400 450 500 600 650 700 750
欧阳德创编 2021.03.07

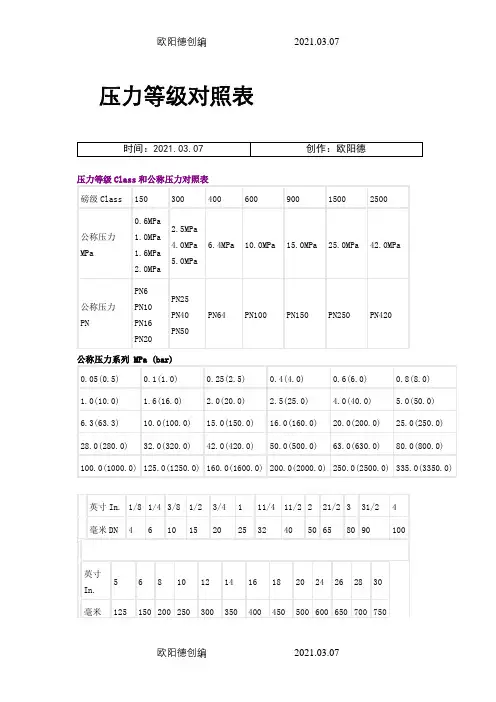

欧阳德创编 2021.03.07 压力等级对照表
时间：2021.03.07 创作：欧阳德
压力等级Class和公称压力对照表
磅级Class 150 300 400 600 900 1500 2500
公称压力
MPa 0.6MPa
1.0MPa
1.6MPa
2.0MPa 2.5MPa
4.0MPa
5.0MPa 6.4MPa 10.0MPa 15.0MPa 25.0MPa 42.0MPa
公称压力
PN PN6
PN10
PN16
PN20 PN25
PN40
PN50 PN64 PN100 PN150 PN250 PN420
公称压力系列 MPa (bar)
0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0) 0.6(6.0) 0.8(8.0)
1.0(10.0) 1.6(16.0) 2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)
6.3(63.3) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0)
28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0)
100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0)
英寸In. 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 4
毫米DN 4 6 10 15 20 25 32 40 50 65 80 90 100
公称压力(PN)与磅(LB)关系换算详细说明
By科科董on 2009/12/25
大家都知道:
class 150 300 400 600 800 900 1500 2500 LB
Mpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA
这个LB是否和PN是一个概念,还是一个单位(lb=0.45KG)呢?和PSI是什么关系? 可是这个对照关系是怎么来的呢?如何换算出来的呢?和温度,材料的关系是什么样子的呢? PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。对碳钢阀体的控制阀，
指在200?以下应用时允许的最大工作压力；对铸铁阀体，指在120?以下应用时允许的最
大工作压力；对不锈钢阀体的控制阀，指在250?以下应用时允许的最大工作压力。当工作
温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他
根据ANSI B16.34的标准来计算。磅级与公称压力不是一一对应的主要原因是磅级与公称压
力的温度基准不同。我们通常使用软件来计算，但是也要懂得使用表格来查磅级。日本主要
用K值表示压力等级。 对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。其对应的压强单位是“kg/cm2”，一公斤压力就是一公斤的力作用在一个平方厘米上。 同样，相对应于国外，对于气体的压力，常用的压强单位是“psi”，单位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全称为Pounds per square inch。但是更常用的是直接称呼其质量单位，
即磅(LB.)，实际这LB.就是前面提到的磅力。把所有的单位换成公制单位就可以算出： 1 psi=1磅/inch2 ?0.068bar，1 bar?14.5psi?0.1MPa，欧美等国家习惯使用psi作单位。 在Class600和Class1500中对应欧标和美标有两个不同数值，

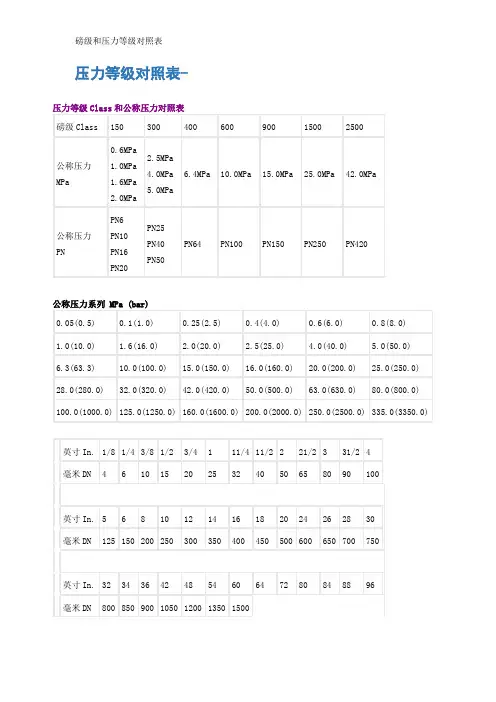

磅级和压力等级对照表
压力等级对照表-
压力等级Class和公称压力对照表
磅级Class 150 300 400 600 900 1500 2500
公称压力
MPa 0.6MPa
1.0MPa
1.6MPa
2.0MPa 2.5MPa
4.0MPa
5.0MPa 6.4MPa 10.0MPa 15.0MPa 25.0MPa 42.0MPa
公称压力
PN PN6
PN10
PN16
PN20 PN25
PN40
PN50 PN64 PN100 PN150 PN250 PN420
公称压力系列 MPa (bar)
0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0) 0.6(6.0) 0.8(8.0)
1.0(10.0) 1.6(16.0) 2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)
6.3(63.3) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0)
28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0)
100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0)
英寸In. 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 4
毫米DN 4 6 10 15 20 25 32 40 50 65 80 90 100
英寸In. 5 6 8 10 12 14 16 18 20 24 26 28 30
毫米DN 125 150 200 250 300 350 400 450 500 600 650 700 750
英寸In. 32 34 36 42 48 54 60 64 72 80 84 88 96
