公称压力(PN)与磅(LB)关系换算详细说明

  • 格式：doc
  • 大小：14.00 KB
  • 文档页数：3

公称压力(PN)与磅(LB)关系换算详细说明

By科科董on 2009/12/25

大家都知道:

class 150 300 400 600 800 900 1500 2500 LB

Mpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA

这个LB是否和PN是一个概念,还是一个单位(lb=0.45KG)呢?和PSI是什么关系? 可是这个对照关系是怎么来的呢?如何换算出来的呢?和温度,材料的关系是什么样子的呢? PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。对碳钢阀体的控制阀，

指在200?以下应用时允许的最大工作压力；对铸铁阀体，指在120?以下应用时允许的最

大工作压力；对不锈钢阀体的控制阀，指在250?以下应用时允许的最大工作压力。当工作

温度升高时，阀体的耐压会降低。

美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他

根据ANSI B16.34的标准来计算。磅级与公称压力不是一一对应的主要原因是磅级与公称压

力的温度基准不同。我们通常使用软件来计算，但是也要懂得使用表格来查磅级。日本主要

用K值表示压力等级。 对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。其对应的压强单位是“kg/cm2”，一公斤压力就是一公斤的力作用在一个平方厘米上。 同样，相对应于国外，对于气体的压力，常用的压强单位是“psi”，单位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全称为Pounds per square inch。但是更常用的是直接称呼其质量单位，

即磅(LB.)，实际这LB.就是前面提到的磅力。把所有的单位换成公制单位就可以算出： 1 psi=1磅/inch2 ?0.068bar，1 bar?14.5psi?0.1MPa，欧美等国家习惯使用psi作单位。 在Class600和Class1500中对应欧标和美标有两个不同数值，

11MPa（对应600磅级）是欧洲体系规定，这是在《ISO 7005-1-1992 Steel

Flanges》里面的规定；

10MPa（对应600磅级）是美洲体系规定，这是在ASME B16.5里面的规定。

因此不能绝对地说600磅级对应的就是11MPa或者10MPa，不同体系的规定是不同的。 阀门的体系主要有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。一种是美国为代表的以某个温度下的

许用工作压力为代表的“温度压力”体系，美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

例如，150LB.的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力

要比1MPa大得多，大约是2.0MPa。所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级。

磅级和PN不能直接对号入座 ANSI标准压力等级 我国的公称压力等级 Bf/in2 MPa bar Kgf/cm2 150 2.0

20 20.4 300 5.0 50 51.0 400 6.8 68 69.4 600 10.0 100 102.0 900 15.0 150

153.0 1500 25.0 250 255.0 2500 42.0 420 428.4 3500 59.0 590 601.8

美国为代表的温度压力等级来表示法

兰的允许工作压力和温度。以某个温度下

我国阀门的公称压力是基于100?为基准的允许工作压力为代表的温度压力等级，

温度而制定的。 150＃级以260?为基准，其他各级均以

454.6?为基准。

世界上有两种温度压力体系。

关键问题就是作为压力等级的温度基准不同，因此直接比较只是单位数值的比

较，而并无实际意义。

以德国为代表的以常温下的允许工作压力为基准的公称压力等级。德国的公称压力是以

120?为基准

合集下载

压力单位之间的换算关系

压力单位之间的换算关系

压力单位之间的换算关系

1、PN（公称压力= Kgf/cm2）-------MPa换算 0.1倍关系

其中“64/63” “110/100” “260/250” 解释： 斜线前面的数字通常出现于美标中，斜线后面的数字用于国标中。

2、MPa-----LB 磅级换算 约6倍X10 LB磅级美标通用

3、MPa---Bar 巴换算 10倍关系

Bar 巴 英国通用

4、K-----LB级换算 15倍关系

K级日标通用

5、LB—Psi换算 1Mpa=145Psi 1Psi=0.006895MPa

Psi 希腊常用 PN

公称压力 20 50 64/63 110/100 150 260/250 420 760

Kgf/cm2

公斤 20 50 64/63 110/100 150 260 420 760

MPa 2.0 5.0 6.4/6.3 11.0/10.0 15.0 26.0 42.0 76.0

MPa 2.0 5.0 6.4/6.3 11.0/10.0 15.0 26.0 42.0 76.0

Class

(LB 磅级) 150 300 400 600 900 1500 2500 4500

MPa 2.0 5.0 6.4/6.3 11.0/10.0 15.0 26.0 42.0 76.0

Bar

(巴) 20 50 64/63 110/100 150 260/250 420 760

K级 10 20 30 40 63 100

Class

(LB 磅级) 150 300 400 600 900 1500 2500 4500

Class

(LB 磅级) 150 300 400 600 900 1500 2500 4500

Psi 300 800 900 1000 2000

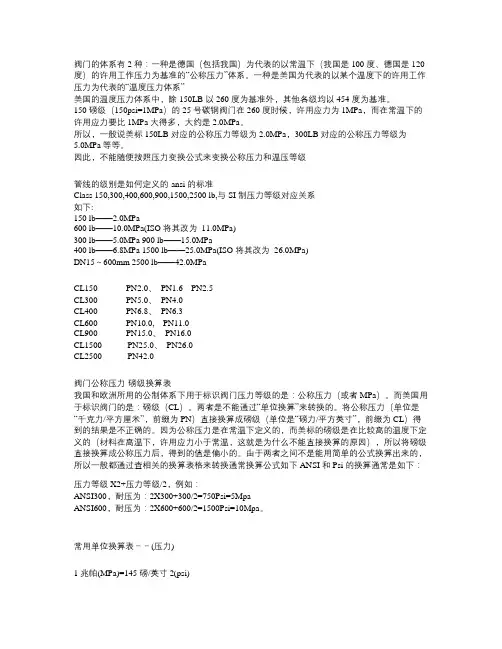

压力等级
