电气配管施工规范

电气配管施工方案一、施工准备在进行电气配管施工前，必须做好充分的准备工作，包括但不限于以下几个方面：1.1 设计图纸审核在施工前，必须对电气配管的设计图纸进行仔细审核，确保图纸的准确性和完整性，以避免在施工过程中出现问题。

1.2 施工人员培训需确保施工人员具有相关的电气配管施工经验和技能，如果有新人员参与，需要进行专门的培训，提高他们的工作能力和安全意识。

1.3 施工材料准备在施工前应准备好所需的电气配管材料，包括管道、接头、支架等，确保材料的质量和数量符合施工要求。

二、施工过程电气配管的施工过程主要包括布线、安装管道、连接接头和调试等步骤，具体如下：2.1 布线首先根据设计图纸确定电气配管的走向和布局，然后在墙壁或天花板上标注好管道的位置，以便后续安装。

2.2 安装管道根据布线的要求，安装好电气配管的管道，保证管道的稳固和整齐，避免出现弯曲或挤压等情况。

2.3 连接接头将电气配管的管道和接头连接起来，确保连接牢固，避免漏电或短路等问题的发生。

2.4 调试完成电气配管的安装后，进行必要的调试工作，测试管道的通电情况和电气设备的正常运行，确保施工质量符合要求。

三、施工注意事项在进行电气配管施工时，需要注意以下几个方面，以确保施工质量和安全：3.1 安全第一在施工过程中，必须严格遵守相关的安全规定，佩戴好安全防护用具，确保施工人员和设备的安全。

3.2 合理规划在进行电气配管施工时，需合理规划施工顺序和流程，避免施工过程中出现混乱和重复施工的情况。

3.3 质量控制在施工过程中，应严格控制施工质量，确保电气配管的安装符合设计要求，避免出现质量问题。

四、施工结束完成电气配管的施工后，需要进行验收工作，确保电气配管的安装质量和运行正常，保障用户的使用需求。

以上内容为电气配管施工方案，希望能为相关人员在实际工作中提供参考和指导。

电气配管施工方案一、施工前准备1.按照设计要求，制定施工方案。

明确施工的工作内容、步骤、进度及质量标准。

2.调查工地现场的环境和地形地貌，了解地下管线等情况，确保施工安全。

3.准备施工所需的材料和设备，确保施工进程不会中断。

4.编制好施工人员的工作任务和安全预案，保证施工现场的安全。

5.确定好施工现场的施工区域，保证施工进程不会被其他人员和设备干扰。

二、施工过程1.确定好配管的布置和走向，根据设计要求进行铺设。

2.进行地下管道的施工，包括挖掘沟槽、铺设管道、检查和修复损坏的管道等。

3.完成地上管道的安装，包括电缆槽、配电箱、插座等设备的安装。

4.进行电缆的敷设和接线，保证线路的通畅和安全。

5.安装继电器、开关、插座和配电箱等电气设备。

6.进行电气设备的接线和调试，确保设备正常工作。

7.进行线路的测试和检查，检查线路的绝缘性能和耐压性能。

8.进行电器设备的保养和维修，确保设备持续稳定运行。

9.进行配管设备的安装和调试，确保设备正常工作。

10.进行施工现场的清理和整理，保持现场的干净整洁。

三、施工质量控制1.在施工过程中，严格按照设计图纸进行施工，保证施工质量。

2.进行材料和设备的验收，确保其质量符合要求。

3.进行线路和设备的测试和检查，确保其安全可靠。

4.在施工过程中对施工人员进行培训和考核，确保其熟练掌握施工技能。

5.进行定期的施工进度和质量检查，及时发现和解决问题。

6.对施工过程中的不良现象进行整改和改进，保证施工质量。

四、安全保障措施1.对施工现场进行围挡和警示标识，确保施工区域的安全。

2.对施工人员进行必要的安全培训和技能培训，提高安全意识。

3.严格遵守施工现场的安全规定和操作规程，确保施工安全。

4.配备必要的安全设备和防护用品，保护施工人员的人身安全。

5.定期对施工现场进行安全检查，及时发现和排除安全隐患。

以上是一份电气配管施工方案的简要描述，具体的施工方案还需要根据具体的施工要求和实际情况进行详细制定。

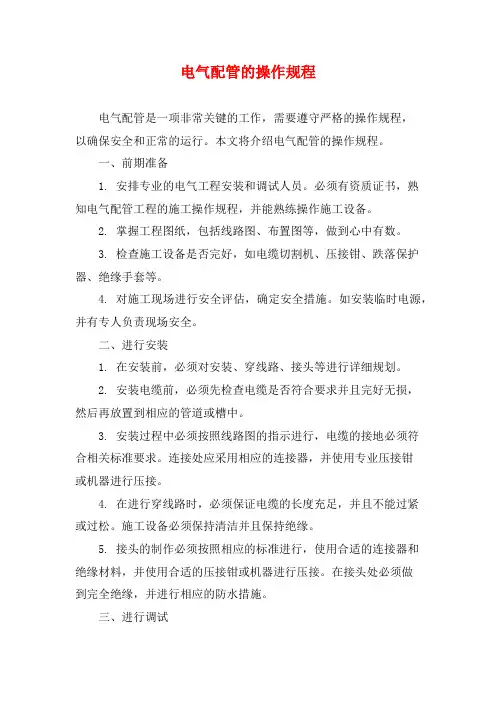

电气配管的操作规程电气配管是一项非常关键的工作，需要遵守严格的操作规程，以确保安全和正常的运行。

本文将介绍电气配管的操作规程。

一、前期准备1. 安排专业的电气工程安装和调试人员。

必须有资质证书，熟知电气配管工程的施工操作规程，并能熟练操作施工设备。

2. 掌握工程图纸，包括线路图、布置图等，做到心中有数。

3. 检查施工设备是否完好，如电缆切割机、压接钳、跌落保护器、绝缘手套等。

4. 对施工现场进行安全评估，确定安全措施。

如安装临时电源，并有专人负责现场安全。

二、进行安装1. 在安装前，必须对安装、穿线路、接头等进行详细规划。

2. 安装电缆前，必须先检查电缆是否符合要求并且完好无损，然后再放置到相应的管道或槽中。

3. 安装过程中必须按照线路图的指示进行，电缆的接地必须符合相关标准要求。

连接处应采用相应的连接器，并使用专业压接钳或机器进行压接。

4. 在进行穿线路时，必须保证电缆的长度充足，并且不能过紧或过松。

施工设备必须保持清洁并且保持绝缘。

5. 接头的制作必须按照相应的标准进行，使用合适的连接器和绝缘材料，并使用合适的压接钳或机器进行压接。

在接头处必须做到完全绝缘，并进行相应的防水措施。

三、进行调试1. 在电气配管的调试过程中，需要进行严格的安全操作和测试。

必须在专业人员的指导下进行调试。

2. 在调试前，必须先检查电缆是否完好无损，线路是否正确接通，并保证好地接点。

调试时要确保所有设备都已经接通，并且进行相应的漏电保护测试。

3. 调试期间必须保证电缆的负荷在正常范围内，并避免出现过载和短路等危险。

4. 若存在故障，必须立即停机并进行排查。

必须先关掉电源，并进行相应的安全措施后再进行修复。

5. 调试完成后必须进行相应的安全测试，并进行相应的防水和防潮处理。

以上就是电气配管操作规程，每一个步骤都需要相应的人员进行操作，符合操作要求的情况下，就可以保证电气配管的顺利和安全。

室内电气配管配线安装工程质量管理细则一、施工准备：（1)、作业班组施工前要了解施工意图,熟悉施工现场。

（2）、材料准备：：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

镀锌丝:应顺直无背扣，扭接等现象，并具有相应的机械拉力。

2）护口：应根据管径的大小选择相应规格的护口。

螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

3）LC型压线帽：具有阻燃性能氧指数为难27％以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。

4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管.5）接线端子(接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。

6)辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。

7）小型工具由各劳务队自备，机具（手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等），仪表（万用表、兆欧表）应准备齐全，要求能满足施工要求。

(4)、作业条件：1）、配管工程或线槽安装工程配合土建结构施工完毕.2)、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线。

进出户的导线宜使用橡胶绝缘导线。

b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线。

2）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。

清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1。

2～2.0mm的铁丝.穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起,然后将带线拉出。

4）放线及断线：a、放线前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。

电气工程配管安装施工工艺工法标准1．钢管敷设1.1 暗配管施工1.1.1工艺流程1.1.2暗配管操作工艺管子煨弯：对于直径小于等于32mm 钢管，一般采用手动弯管器在现场直接煨弯。

对于大于等于40mm 至100mm 直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。

对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。

无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。

管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。

1.1.3暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。

暗配管路宜沿最近的路径敷设，并应减少弯曲。

埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm 。

埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。

进入箱盒的管路排列应整齐，管口应在一个标高线上。

对于落地箱，管口应高出地面不少于50mm 。

对于悬挂箱，管子进入长度应为露出锁紧螺母5mm 为宜，箱外箱内均应安装锁紧螺母。

管子镀锌破损处均应做防腐处理。

1.1.4管子加工钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口放线测量加工预制 管路敷设地线连接 箱盒安装 管路与箱盒连接 防腐处理应无毛刺，并处理光滑。

管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。

1.1.5测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。

暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。

1.1.6管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。

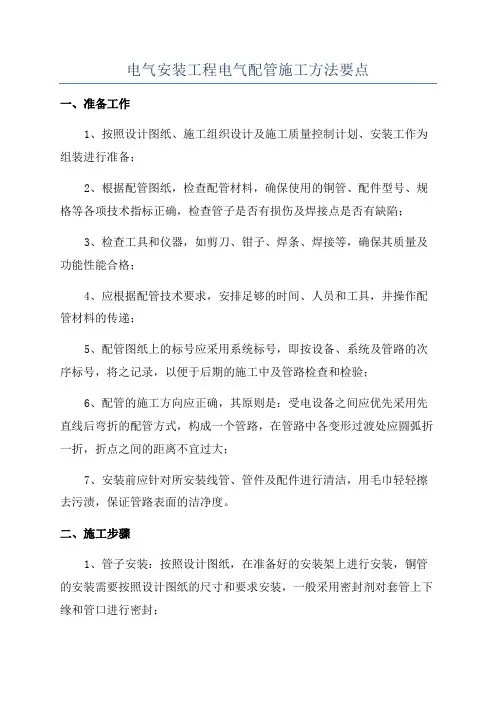

电气安装工程电气配管施工方法要点
一、准备工作
1、按照设计图纸、施工组织设计及施工质量控制计划、安装工作为组装进行准备；
2、根据配管图纸，检查配管材料，确保使用的铜管、配件型号、规格等各项技术指标正确，检查管子是否有损伤及焊接点是否有缺陷；
3、检查工具和仪器，如剪刀、钳子、焊条、焊接等，确保其质量及功能性能合格；
4、应根据配管技术要求，安排足够的时间、人员和工具，并操作配管材料的传递；
5、配管图纸上的标号应采用系统标号，即按设备、系统及管路的次序标号，将之记录，以便于后期的施工中及管路检查和检验；
6、配管的施工方向应正确，其原则是：受电设备之间应优先采用先直线后弯折的配管方式，构成一个管路，在管路中各变形过渡处应圆弧折一折，折点之间的距离不宜过大；
7、安装前应针对所安装线管、管件及配件进行清洁，用毛巾轻轻擦去污渍，保证管路表面的洁净度。

二、施工步骤
1、管子安装：按照设计图纸，在准备好的安装架上进行安装，铜管的安装需要按照设计图纸的尺寸和要求安装，一般采用密封剂对套管上下缘和管口进行密封；
2、折弯安装：配管的折弯安装一般采用热弯法。

吊顶内电气配管规范吊顶内电气配管规范是指在建筑吊顶内进行电气线路配管的相关规定和要求。

以下是一个1000字的吊顶内电气配管规范范例：一、总则1. 吊顶内电气配管应根据设计方案进行布置，确保电气线路的安全可靠、美观整洁。

2. 吊顶内电气配管应符合国家相关标准和规范的要求，如《建筑电气设计规范》、《建筑电气安装工程施工及验收规范》等。

3. 电气配管系统的设计与安装应由具备相应资质的专业电气工程师或电气设计单位进行。

二、材料选择1. 吊顶内电气配管所使用的材料应符合国家标准，并具有相应的阻燃性能。

常用材料如铁皮、塑料、镀锌钢管等。

2. 使用铁皮进行电气配管时，应选择厚度不小于0.8mm的铁皮，并进行防腐处理。

3. 塑料材料应选用耐火、阻燃等级达到相应要求的材料，并具备良好的耐候性能。

三、配管布置1. 吊顶内电气配管应首先确定吊顶的高度和材料，根据吊顶材料的厚度和结构特点进行配管的布置。

2. 配管的布置应符合电气安全和美观整洁的原则，不得影响吊顶的承重和美观效果。

3. 配管应与建筑构件之间留有足够的间距，以便于未来维修和改造。

四、管线敷设1. 电气配管应按照设计要求进行敷设，管线的弯头应尽量减少，并采取合适的角度进行弯曲，避免电线受损或产生过大的电阻。

2. 电气管线不得与水管、热水管等其他管线并列敷设，以防火灾或故障发生时产生相互影响。

3. 不同电气线路的管线要进行分组敷设，避免混乱和交叉引起的干扰。

五、管线支架与固定1. 电气管线应使用合适的支架进行固定，支架应安装牢固、坚固耐用。

2. 支架的间距应根据管线的长度和重量进行合理安排，一般不得大于1.5米。

3. 支架固定点应尽量避免在吊顶板的接缝处，以免影响吊顶的平整度。

六、接线盒和电缆头处理1. 接线盒应选择符合使用要求的耐火、阻燃的材料制作，并设有合适的隔离保护措施。

2. 电缆头的处理应符合国家相关标准的要求，如使用国标接插件等。

3. 接线盒和电缆头应进行可靠固定和封装，以保证其安全可靠性。

电气穿线管施工规范篇一:电气配管及穿线施工电气配管及穿线施工1)钢管暗敷设a、钢管暗敷设施工程序熟悉图纸?选管?切断?套丝或套接?煨管?涂防腐漆(镀锌管不需)?埋设?焊接地线。

b、选管根据所穿导线截面和根数选择管径。

当三根及以上绝缘导线穿于同一根管时，导线面积(含外护层)的总和，不应超过管内径面积的40%。

c、切断一般使用切割机(无齿锯)。

管子切断后，断口应锉平、刮光、管口应整齐平滑。

d、管子套丝或套接套丝时，将管子固定在台虎钳上，再把绞板套在管端，调整绞板，手压绞板手柄，平稳向里进刀。

顺时针转动，用力缓慢，不得骤然用力。

第一次套完后，第二次调整绞板再套一次。

套丝过程中要及时给绞板加油。

第二次丝扣套完时，稍松板牙边转边松。

管与管的连接也可用1比此稍大一号的管套套接，管套周边应焊接牢固严密。

e、管子煨弯管子煨弯有冷煨和热煨两种，冷煨的工具有手动和电动两种，弯曲角度不应小于90度，弯扁度不应大于管径的10%，弯曲半径不应小于管外径的6倍，埋设在混凝土中的管子弯曲半径不应小于管外径的10倍。

敷设后的管子两端护口齐全牢固，并应做好标记。

f、管子接地采用丝扣连接时，要在管子接头两端焊跨接线。

(2)钢管明敷设a、钢管明敷设施工程序熟悉图纸?选管和型材?支吊架制作?定位?支、吊架安装?管子敷设。

b、支、吊架制作支、吊架一般采用角钢、扁钢、钢板制作，为了美观应用无齿锯下料，不得用气割。

防腐漆、外层漆面光滑。

管子敷设前应按设计图纸或标准图，做好各支架、抱箍等金属支持件，为明敷管作准备。

c、测量定位在明敷管之前,应按图纸和现场情况确定好各种箱、盘、柜及用电设备的安装位置，将箱、盘、柜固定牢固，然后确定管路走向。

应横平竖直吊线定位，并注意管路排列整齐，及尽量缩短管长度。

d、支、吊架安装2支、吊架安装可用膨胀螺栓固定，也可焊接在预埋件上。

e、管子敷设明敷钢管应采用丝扣连接，管子接头焊跨接线。

管子排列整齐，固定点间距应均匀。

电气配管及管内穿线施工工艺概述电气配管是现代建筑中常见的一项工程，它包括将电线、电缆等电气设备通过管道或配管系统安装到建筑物中，从而实现电力传输和分配的过程。

而管内穿线是指在电气配管的过程中，将电线、电缆等线缆通过配管系统中的管道内进行穿线的方法。

本文将着重介绍电气配管及管内穿线的施工工艺和注意事项。

施工工艺1. 管道和预埋件的安装在进行电气配管前，需要先安装好管道及预埋件。

预埋件常见的有槽钢、锚具等。

在安装管道时需要注意以下几点：•管道应按照建筑物结构要求进行预埋件固定，避免管道错位和脱落。

•管道的连接宜采用法兰连接；在法兰连接时要注意密封性及连接每个长度的螺母应紧固牢固。

2. 管道安装的防腐处理为了增强电气配管的防腐蚀能力，通常需要进行涂漆或喷涂处理。

其具体步骤如下：•管道及附件清洁：充分清洗管道及管件表面，去除锈迹、油污等异物。

•安装防腐层：按照规定的防腐涂料进行涂装，涂层厚度不得低于要求标准。

3. 线槽的铺设在管道及预埋件安装完成后，需进行线槽的铺设。

铺设时需要遵循以下三个步骤：•布置线槽：根据设计要求对线槽进行布置，注意位置、长度和保护套的添加。

•安装接线盒：在需要布置接线盒的地方，先安装接线盒，再根据需要设置方向盘或走线支架。

•连接线缆：在线槽中通过穿线钢线等设备进行线缆穿线工作，依次将线缆连接到接线盒中。

4. 管道及线缆的挂设线槽铺设工作完成后，需要将其固定在建筑物结构上，这就需要进行管道及线缆的挂设。

具体操作如下：•确认布线方式：根据设计图纸和场地情况选择合适的布线方式。

•安装管道：管道的安装一般采用法兰固定，选择合适大小的斜钉或波纹套的连接方式固定。

•固定线缆：将线缆固定在管道上，并且要求牢固、整齐。

5. 管内穿线的施工在进行管内穿线工作时，需要注意以下几点：•穿线前检查：在进行管内穿线之前，需要检查配管的密封性、管道表面的光洁度等。

•正确选择穿线工具：要选择合适的穿线工具，目前常用的有塞线器和拉线器等。

电气配管及管内穿线主要施工方法和技术要求一、电气配管施工方法：1.焊接施工法：适用于铁质、铝质、铜质等金属管材的施工。

该方法通过焊接将管道连接起来，并在管道连接处进行密封处理，确保电气设备的安全运行。

2.螺旋连接施工法：适用于塑料、铅、镀锌等非金属管材的施工。

该方法通过螺旋连接器将管道连接起来，并在连接处进行螺旋密封处理，保证管道的密封性。

3.管带镶嵌施工法：适用于层压管、无槽管等特殊管道的施工。

该方法通过将管带镶嵌在管道内部，形成一个密封的管道系统。

二、管内穿线技术要求：1.空管预埋和弯头设置：在进行管道敷设前，需要将空管预先埋设在隐蔽工程中。

同时，在需要转弯的地方设置弯头，确保导线可以通过弯曲的管道。

2.引子的安装：在进行管内穿线前，需要在管道入口处安装引子，用于引导导线穿过管道。

引子的选型应根据导线的类型、规格和长度进行选择。

3.导线的穿线：导线的穿线应按照设计规定进行，避免弯曲过大或扭曲。

同时，导线应留有一定的余量，以便日后的维护和更换。

4.弯头半径和管道直径：弯头的半径和管道的直径应符合规范要求，以确保导线能够顺利通过弯头。

5.导线搭设要求：导线应按照规定的规格和间距进行搭设，避免导线之间的短路和干扰现象。

6.导线的固定：导线应采用适当的固定装置进行固定，保证导线不会在工作中产生过大的震动和位移。

7.管道的密封和防水处理：管道连接处应进行密封处理，以确保电气设备的安全运行。

同时，在管道进入墙壁或地面时，应进行防水处理，防止水分侵入管道。

8.管道的标志和清理：管道应进行标志，以方便维护和管理。

同时，在管道施工完毕后，应进行清理，确保管道内部的干净和整洁。

以上是电气配管及管内穿线的主要施工方法和技术要求。

在实际施工过程中，施工人员应遵守相关规范和标准，确保施工质量和工程安全。

电气配管施工方法
（1）电气暗配管
电气管路的预留预埋包括电线管预埋及接线盒预埋，施工过程中必须密切配合土建进行施工。

配合土建施工电气管路主要施工工艺如下：
①预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长、弯曲多的电线管按规范要求加装过线盒。

②暗敷的电线管与结构钢筋用铁丝绑扎牢固，管端用堵头堵实以防杂物进入管内。

开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。

混凝土结构接线盒必须紧贴施工模板面并固定牢固，且不得损坏模板。

线管底部刷漆便于拆模后观察其走向避免后期施工破坏如下图施工效果图
电气明配管
①成排明配管做法：
明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。

成排明配电线管采用圆钢作吊杆，角钢作横担固定。

做法见下图：
成排钢管安装做法
②单根明配管采用圆钢支架及管卡固定。

做法见下图：单根钢管在吊顶内安装示意图。

电气配管规范电气配管规范是指在电气工程中，对电气设备布线、管道、桥架等的规范和要求。

下面是电气配管规范的一些基本要点。

1. 电气设备布线要符合国家标准和相关规范要求。

电线、电缆的选用要符合电气设备的功率、电流和环境条件等要求。

2. 电线、电缆的敷设要符合安全、美观、经济的原则。

电线、电缆的敷设时要避开有害物质、高温、潮湿等环境，并与其他管道、设备保持一定的安全距离。

3. 电缆敷设时要注意保护绝缘层，避免外力损伤。

对于电缆的弯曲半径要按照电缆规格和要求进行计算，并设置合适的电缆托盘、电缆桥架等支撑设施。

4. 电缆的连接应采用合适的电缆连接器，并进行可靠的接地处理。

电缆连接点应设置在易于维护和检修的位置。

5. 对于室内电缆，应根据实际情况选择合适的敷设方式，包括埋地敷设、暗墙敷设、暗顶敷设等。

在墙壁、地板、天花板等敷设时，应采用合适的电缆管或矩形线槽进行保护。

6. 电线、电缆的标志应符合国家标准要求，并按照规定进行编号、颜色标记等。

7. 电气设备的配电柜、接线盒等应易于维护和检修，并根据需要设置适当的保护装置。

对于高压设备，应设立专门的机柜和区域。

8. 电气设备配管要根据电气设备的功率、工况和安全要求进行设计。

电气设备要选择合适的电缆桥架、管道、软管等。

9. 电气设备的配管材料应符合国家标准，具备良好的绝缘性能和耐腐蚀性能。

配管的敷设要满足安全、美观的要求。

10. 电气设备配管的布点要合理，便于设备的安装、维修和检修。

配管和其他管道、设备之间要有合适的安全距离。

电气配管规范的制定和执行，能够确保电气设备的安全运行和长久稳定的工作性能。

在电气工程施工过程中，必须严格按照相关规范进行，确保工程质量和工作安全。

电气配管及管内穿线施工方案1、电气配管（1）、施工准备①、材料要求电线管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，管箍、锁紧螺母、护口、接线盒、开关盒、灯头盒、面板、膨胀螺栓、塑料胀塞等均应符合要求，并有合格证。

阻燃PVC 电线管内外壁应光滑，并有出厂合格证与相关检测报告。

管外壁应有间距不大于1m 的连续阻燃标记和制造厂标。

配件应采用标准产品。

绝缘导线的型号、规格必须符合设计要求，并有出厂合格证。

钢带线、护口、压线帽、接线鼻子等均应符合要求。

②、主要机具弯管器，开孔器、套丝板、压力案子、手锤、钢锯、锉、电锤、手电钻、台钻、高凳、压线钳、剥线钳、电烙铁、电炉、锡锅、万用表、兆欧表及一些电工常用工具。

③、作业条件a 暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板，柱内配管在底层钢筋绑扎完毕后而上层钢筋开绑扎前进行，根据施工图纸尺寸位置配合施工。

b 吊顶内管路敷设：结构施工时，配合土建安装好预埋件、对吊架。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻图，并有顶板弹出实际位置。

c 管内穿线：配管工程或线槽安装工程配合土建施工完毕。

强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

d 配合土建工程顶棚施工配管或线槽安装完毕，建筑物的抺灰及地面工程结束后进行。

（2）、施工方法①、暗敷设a 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。

b 根据设计图和现场情况加工好各种盒、箱、弯管。

钢管（KBG）弯管采用冷弯法，一般管径为25mm 及以下时，用手动弯管器；管径为32mm 及以上时，使用成品弯头。

管子断口处应平齐不歪斜，刮锉光滑，无毛刺。

管子套丝丝扣应干净清晰，不乱不过长。

c 以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒箱固定牢固。

d 管径50mm 及其以下KBG 管，必须用管箍扣压连接。

上好管箍后，管口应对严。

电气配管施工方案及技术措施
在建筑电气工程中，电气配管施工是一个非常重要的环节，它涉及到电气设备
的安装与连接，关乎整个电气系统的正常运行。

为了保证电气配管施工质量，采取合适的方案和技术措施至关重要。

施工方案
1. 施工前准备工作
在进行电气配管施工前，首先要进行详细的施工图纸确认和标定施工位置，材
料准备工作。

确认完整的设计图纸和相关技术要求，包括要求使用的管材、配件、连接方式等。

2. 施工步骤
2.1. 导管安装：根据设计要求，在建筑结构内进行导管的安装，包括水平、垂
直安装，合理设置支架。

2.2. 导线引入：按设计要求引入电线，注意电线的接头处，确保连接牢固。

2.3. 接线工作：进行电气设备的接线工作，根据电气原理连接线路，确保接线
牢固、绝缘好。

3. 完工验收
在完成电气配管施工后，要进行全面的验收工作，主要包括电气设备运行测试、线路连接测试、绝缘测试、接地测试等方面，确保电气系统安全可靠。

技术措施
1. 安全防护
在电气配管施工中，要注意安全防护措施，包括搭设安全脚手架、佩戴防护用具、防止漏电等措施，确保施工人员安全。

2. 材料选择
在电气配管施工中，要选择符合设计要求的材料，包括导管、线缆等材料，确
保施工质量可靠。

3. 施工质量控制
在施工过程中，要进行施工质量控制，包括工艺流程控制、工艺验收等，确保电气配管施工符合技术要求。

以上就是电气配管施工方案及技术措施的相关内容，通过合理的方案和技术措施，可以保证电气配管施工的顺利进行和质量可靠。

电气配管及电气穿管施工方案一、施工准备1.1 施工前准备在进行电气配管及电气穿管施工之前，需要做好充分的施工准备工作。

首先需要对施工现场进行勘测，了解施工环境和要求。

其次，需要确定施工方案和施工材料，确保施工过程中的顺利进行。

最后，要对施工人员进行培训，确保他们能够熟练操作施工设备。

1.2 施工工具准备在进行电气配管及电气穿管施工时，需要准备一些基本的施工工具，如切割机、焊接机、管道弯曲机等。

这些工具将在施工过程中起到重要的作用，确保施工质量和效率。

二、施工流程2.1 电气配管施工首先，需要根据设计图纸确定电气配管的走向和规格。

然后，开始进行配管的切割和连接，确保每根管道连接牢固。

接下来，进行焊接工作，确保电气配管的密封性和稳固性。

最后，进行管道的固定和调整，以确保整体的美观和稳定。

2.2 电气穿管施工电气穿管施工分为水平穿管和垂直穿管两种方式。

在进行穿管前，需要确定穿管位置，并进行相应的准备工作。

接着，使用穿管机或手动工具进行穿管操作。

在穿管过程中，要注意避免损坏原有管道结构和线路。

最后，进行穿管的调整和固定，确保穿管准确无误。

三、施工注意事项3.1 安全第一在进行电气配管及电气穿管施工时，安全是第一位的重要因素。

施工人员需要穿戴好安全防护装备，确保施工过程中不发生安全事故。

同时，要遵守相关安全规定，确保施工环境的安全。

3.2 质量保证在进行电气配管及电气穿管施工时，要注重施工质量。

施工人员应严格按照设计要求进行施工，并确保各个环节都符合相关标准。

同时，要注意施工过程中的质量检验，确保施工质量达到要求。

四、施工总结电气配管及电气穿管施工是一个细致复杂的工程，需要施工人员具备较高的技术水平和丰富的施工经验。

通过以上的施工方案，我们可以更好地指导施工人员进行电气配管及电气穿管施工工作，确保施工质量和进度达标。

希望在未来的电气施工中，我们能够继续做出更大的努力，提高电气工程的施工质量和效率。

电气配管施工规范电气配管施工规范提要：煨弯处出现凹扁过大或弯曲半径不够倍数的现象，故使用手扳煨管时，移动要适度，用力不要过猛，使用油压煨管器或煨管机时，模具要配套计划范文电气配管施工规范（1）施工前材料的准备：A、钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。

B、管箍（束结）使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。

c、铁制的灯头盒、开关盒、接线盒等板材不小于，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接脚齐全，有产品合格证。

D、圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。

E、螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。

（2）管路的敷设：A、所有管路选最近的路线敷设，应减少弯曲，埋入砼或墙体内表面层保护不小于15mm。

B、管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧定螺钉应有防松动措施。

c、管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯时45m，有一个弯时30m，有2个弯时20m，有3个弯时12m。

管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50mm2及以下30m，70-95mm2时20m，120-240mm2时为18m。

D、管与箱盒的连接。

箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。

铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。

管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。

E、箱、盒定位。

建筑电气安装中的配管布线技术和规范要求在建筑电气安装中，配管布线技术和规范要求是确保电路正常运行和安全可靠的重要环节。

本文将详细介绍建筑电气安装中的配管布线技术和规范要求，旨在帮助读者了解相关知识并正确操作。

一、配管布线技术1. 导管类型选择：根据实际需要选择合适的导管类型，常见的有金属导管、塑料导管和槽式导管等。

金属导管具有良好的抗压性和抗撞击能力，适用于暴露在外的环境。

塑料导管成本低、重量轻，适用于室内配管。

槽式导管可迅速安装和更换电缆，适用于设备和工业领域。

2. 管道布置规划：在布置配管时，应遵循合理、紧凑、美观的原则。

管道的走向应尽量避开极度湿润、高温或受腐蚀的地方，避免对安全造成威胁。

同时，还需保证配管与其他设备之间有足够的间距，方便维修和检修。

3. 管道安装要点：在配管安装中，必须确保每个接头的可靠性和防水性。

接头处应采用适当的压接或焊接方式，并进行可靠的密封处理。

对于长距离的管道，应增加固定支撑，避免因管道自身重量导致的下垂和震动。

4. 排布电缆支架：电缆支架应根据布线路径确定，支持电缆并保持合适的距离，以防止相互间的干扰。

支架材料应具有足够的强度和耐腐蚀性，并采用阻燃材料以提高安全性。

5. 接地和绝缘措施：配管布线中的接地和绝缘措施至关重要。

合理布置接地装置，确保接地可靠性，并防止电流通过设备和人体造成伤害。

绝缘套管和绝缘瓷套的使用有助于防止电缆因磨损或环境因素损坏。

二、规范要求1. 国家标准：建筑电气安装中的配管布线应符合国家相关标准的要求。

例如，电气安装工程施工及验收规范、电气设备安装工程质量验收规范等。

遵循规范要求有助于确保电气设备的可靠性和安全性。

2. 建筑布线设计要求：建筑电气安装布线设计应根据建筑物的特点和用途进行，并合理考虑供电方式、电气负荷、线径选定等因素。

设计时需预留足够的配管空间，以方便安装和维护。

3. 防火阻燃要求：为提高建筑物防火能力，配管布线应符合防火阻燃要求。
