制图规范（一）、基本要求 1．每张图纸须编制图名、图号、比例、时间。 2．打印图纸按比例出图。 3．图面布置应力求紧凑有序、清晰、整洁、美观。4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。图纸的表达应规范、标准、统一，图面清晰，整洁、美观。（二）、常用制图方式。 一、常用比例 1：1 1：2 1：4 1：5 1：8 1：10 1：15 二、 图层管理. 2.1 一般制图分层 A.粗实线B.细实线 C.填充线 D.虚线 E.文字/标注线 G.点划线 H.图框线制图时分清各层便于调整图纸，节省时间。 2.2 线条分色 制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。 三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注 尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。（比例为1：1）4.2 文字标注 文字一般采用工程字“宋体”“楷体”“simplex8”等，　字高一般为5mm。（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。，以mm为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。4.4 标注要点1.重要的尺寸，如总体的长、宽、高尺寸，孔的中心位置等应直接标出，而不应由其他尺寸计算求得。2.不能标注成封闭的尺寸链，应选择允许误差最大处作开环。3.对称结构应将对称中心线两边的结构合起来标注，不可只标注一边。4.尽量避免在虚线处标注尺寸（不清晰，易误解）。5.以斜角、凸台和槽等结构应将尺寸标注在反映其特征的图形上。6.相互平行并列的尺寸应使大尺寸在外，小尺寸在内，不得互相穿插。7.部件的的相贯线、截交线处不标注尺寸（可由投影关系求得），尽量将尺寸集中标注在主视图上五 投影法5.1 投影法的常用术语及定义投影法投影线通过物体,向选定的面投射,并在该面上得到图形的方法。投影(投影图)根据投影法所得到的图形视图。 正投影法与正投影（正投影图）前者是指投影线与投影面相垂直的平行投影法；后者是根据正投影法所得到的图形多面正投影（图）物体在相互垂直的两个或者多个投影面上所得到的正投影。第一角投影（第一角画法）将物体置于第一分角内，并使其处于观察者与投影面之间而得到的多面正投影。第三角投影（第三角画法）将物体置于第三分角内，并使投影面处于观察者与物体之间而得到的多面正投影。5.2 投影法分类体系投影法平行投影法斜投影法单面正投影多面正投影单面斜投影单面中心投影正投影法中心投影法

标高投影正轴测投影斜轴测投影透视投影第一角画法第三角画法镜像投影等值线图正等测正二测正三测斜三测斜二测斜等测一点透视二点透视三点透视六 图样画法 6.1 图样画法的分类基本视图

图样的基本表示法表达外形视图局部视图向视图斜视图剖视图表达内形全剖视图半剖视图局部剖视图

重合断面图断面图移出断面图表达断面形状局部放大图表达局部的细小结构简化画法6.2 视图（1）向视图向视图三个"不能 “ 1.投射的方向不能倾斜。2.不能只画出部分。3.不能旋转配置。向视图的名称由原来的"X向"改为"X"。如图：

CD

EBDC

EB

（2）局部视图⒈按照基本视图的配置形式配置，当与对应的另一个视图之间没有其他图形隔开时，则不必标注。（如图a）⒉按斜视图的配置形式配置和标注。（如图b）AAA

ab3.对称物体的表示法。如图：

（3）斜视图1斜视图是向不平行于基本投影面的平面投射所得的图形，用于表达部件的外形。如图

b

aA26¡ãAA

6.3剖视图1.剖视图标注----剖切线、剖切符号、字母

AAAAAAA

AAAA

A2.对称部件可以画成半剖。

6.4 断面图1.对称的移出断面不必标注箭头.2.配置在剖切线或剖切符号延长线上的不必标出字母3.剖切线为细点画线，应超出轮廓线4.图形对称时，移出断面可以画在中断处。图形不对称时，移出断面不得画在中断处。

合集下载

CAD制图标准说明

CAD制图标准说明

CAD制图标准说明

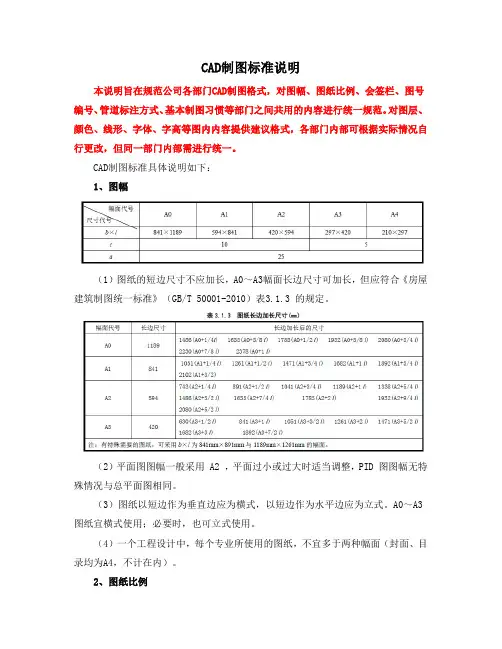

本说明旨在规范公司各部门CAD制图格式，对图幅、图纸比例、会签栏、图号编号、管道标注方式、基本制图习惯等部门之间共用的内容进行统一规范。对图层、颜色、线形、字体、字高等图内内容提供建议格式，各部门内部可根据实际情况自行更改，但同一部门内部需进行统一。
