第2课 垂径定理

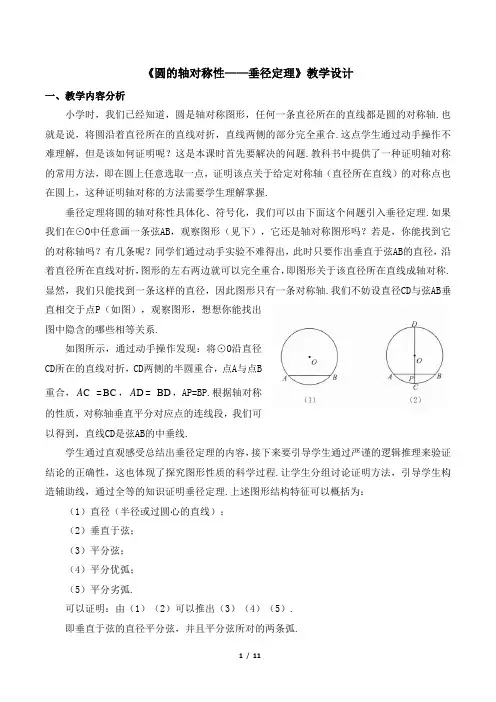

《圆的轴对称性——垂径定理》教学设计一、教学内容分析小学时，我们已经知道，圆是轴对称图形，任何一条直径所在的直线都是圆的对称轴.也就是说，将圆沿着直径所在的直线对折，直线两侧的部分完全重合.这点学生通过动手操作不难理解，但是该如何证明呢？这是本课时首先要解决的问题.教科书中提供了一种证明轴对称的常用方法，即在圆上任意选取一点，证明该点关于给定对称轴（直径所在直线）的对称点也在圆上，这种证明轴对称的方法需要学生理解掌握.垂径定理将圆的轴对称性具体化、符号化，我们可以由下面这个问题引入垂径定理.如果我们在⊙O 中任意画一条弦AB ，观察图形（见下），它还是轴对称图形吗？若是，你能找到它的对称轴吗？有几条呢？同学们通过动手实验不难得出，此时只要作出垂直于弦AB 的直径，沿着直径所在直线对折，图形的左右两边就可以完全重合，即图形关于该直径所在直线成轴对称.显然，我们只能找到一条这样的直径，因此图形只有一条对称轴.我们不妨设直径CD 与弦AB 垂直相交于点P （如图），观察图形，想想你能找出图中隐含的哪些相等关系.如图所示，通过动手操作发现：将⊙O 沿直径CD 所在的直线对折，CD 两侧的半圆重合，点A 与点B 重合，C A =BC ，D A = BD ，AP=BP.根据轴对称的性质，对称轴垂直平分对应点的连线段，我们可以得到，直线CD 是弦AB 的中垂线.学生通过直观感受总结出垂径定理的内容，接下来要引导学生通过严谨的逻辑推理来验证结论的正确性，这也体现了探究图形性质的科学过程.让学生分组讨论证明方法，引导学生构造辅助线，通过全等的知识证明垂径定理.上述图形结构特征可以概括为：（1）直径（半径或过圆心的直线）； （2）垂直于弦； （3）平分弦； （4）平分优弧； （5）平分劣弧.可以证明：由（1）（2）可以推出（3）（4）（5）. 即垂直于弦的直径平分弦，并且平分弦所对的两条弧.我们把圆的这个性质叫做垂径定理. 符号语言：如右图，∵直径CD ⊥AB 于P ， ∴C A =BC ，D A = BD ，AP=BP.引发学生思考：由（1）（3）是否可以推出（2）（4）（5）呢？ 即平分弦（非直径）的直径垂直弦，并且平分弦所对的两条弧. 上述结论可以通过全等三角形的知识证明，我们把圆的这个性质叫做垂径定理的推论.此处一定强调“非直径”，因为任意两条直径都是互相平分的，但并不一定都垂直.符号语言：如右图，∵直径CD 与弦AB 相交于P ，且AP=BP ， ∴C A =BC ，D A = BD ，CD ⊥AB.通过类比学习，引导学生思考：知道上述5个条件中两个条件是否就可以推导出其他3个结论呢？总结为“知二推三”，也就是说垂径定理有9个推论，这个可以留给学生课后分组讨论研究. 二、学情分析学生在七、八年级已经学习过轴对称图形的有关概念和性质、等腰三角形的对称性，以及证明垂径定理要用到的三角形全等的知识，并且在小学已初步了解了圆的对称性，具备了学习这节课的知识基础；学生通过学习平行四边形、角平分线、中垂线等几何内容，已经掌握了探究图形性质的不同手段和方法，具备了几何定理的分析探索和证明能力.但是垂径定理及其推论的条件和结论复杂，学生难以理解并应用. 三、教学目标1.通过观察、实验，使学生理解圆的轴对称性.2.掌握垂径定理，理解其证明过程，并会用它解决有关的证明与计算问题.3.掌握垂径定理的推论，理解其证明过程，并会用其解决有关的证明与计算问题.4.通过对定理的探究，提高观察、分析和归纳概括能力. 重点难点垂径定理及其推论的内容与证明是本节课学习的重点和难点. 四、评价设计.学习评价量表标准等级会用文字语言、图形语言、符号语言描述垂径定理 A 会用文字语言、图形语言、符号语言描述垂径定理的推论 A 会证明垂径定理及其推论 C 能利用垂径定理及其推论解决简单的计算问题Ｂ能利用垂径定理及其推论解决简单的证明问题Ｃ五、教学活动设计教学环节教学活动设计意图教师活动学生活动导入新知问题1 约1400年前，我国隋代建造的赵州石拱桥（如图）主桥拱是圆弧形，它的跨度（弧所对的弦长）是37 m，拱高（弧的中点到弦的距离）为7.23 m，求赵州桥主桥拱的半径（结果精确到0.1 m）．1.分析实际问题，将其转化为数学模型.赵州桥的桥拱呈圆弧形，如图，C为弧AB的中点，且CD⊥AB.已知CD=7.23 m，AB=37m，求该圆的半径.学生猜测（1）：AD=BD.学生猜测（2）：CD过圆心.不过该如何证明呢？带着这个问题进行本节课的学习.通过实际问题导入新知，引发学生思考，激发学习兴趣.探究新知问题 2 请拿出准备好的圆形纸片，沿着它的直径对折，重复做几次，你发现了什么？由此你能猜想哪些线段相等？哪些弧相等？2.（1）沿着直径将圆翻折，圆的直径两边的部分能够完全重合.圆是轴对称图形，直径所在直线为圆的对称轴,所以圆有无数条对称轴.（2）连接关于直径所在直线对称的两个点所形通过动手操作——沿着直径折叠圆，让学生直观感受圆的轴对称性，体会观察、实验在选定一条直径，在圆上任取一点，证明该点关于已知直径所在直线的对称点也在圆上.3.（1）作AB⊥CD，交⊙O 于B点，若能证明AP=BP即可.（2）连接OA，OB，通过三角形全等可以得到AP=BP.所以B为A的对称点.A B.=BC，D=D（2）可以从圆的轴对称性质出发证明，只要证明A和B是关于直线CD的对称点即可.连接OA，OB，通过证明△OAP与△OBP 全等，得到AP=BP，说明DC所在直线为线段AB的对称轴根据圆的轴对称性得到：AC=BC，A B.D=D（2）可以从圆的轴对称性质出发证明，只要证明A和B为关于直线CD的对称点即可.（3）此处强调非直径的弦，因为圆的所有直径都是互相平分的，但不一定垂直.（4）垂径定理还有别的推论吗？需要继续研究.论.解决问题提问1：对于活动1提出的问题，你现在有思路了吗？请大家小组讨论，给出问题的计算过程.如图，赵州桥的桥拱呈圆弧形，C为AB的中点，且CD⊥AB，已知CD=7.23 m，AB=37m，求该圆的半径．提问2：应用垂径定理解决问题的一般思路是什么？1.根据垂径定理的推论，可知CD的延长线必定过O点，且AD=BD．设半径为r，则OB=r，OD=r-7.23，BD=18.5，根据勾股定理列方程为：222r18.5=r（-7.23）.一般思路：垂径定理构造直角三角形勾股定理建立方程.帮助学生进行知识迁移，熟练运用垂径定理及其推论解决计算问题.重要辅助线：过圆心作弦的垂线．典型例题例1 如图，AB是⊙O的直径，弦CD⊥AB于点E，点 M在⊙O上，MD恰好经过圆心O，连接MB,若CD=16，BE=4，求⊙O的直径．例2 H5N1亚型高致病性禽流感是一种传染速度很快的疾病，为防止禽流感蔓延，政府规定：离疫点3 km范围内为扑杀区，所有禽类全部扑杀；离疫点3~5 km范围内为免疫区，所有禽类强制免疫.同时，对扑杀区和免疫区内的村庄、道路实行全封闭管理.现有一条笔直的公路AB通过禽流感疫区，如图所示，O为疫点，在扑杀区内公路CD长为4 km.问：这条公路在免疫区内有多少千米？例1 解设半径为R，因为CD=16，直径AB⊥CD，根据垂径定理得AB平分CD，所以DE=8.因为BE=4，所以OE=R-4.根据勾股定理列方程得：222R8=R（-4）.解得R=10，则直径等于20．例2 分析：利用垂径定理解决实际问题，首先需要理解题意，将实际问题抽象为数学模型.如图，过点O作OE⊥CD交CD于E，连接OC，OA，在Rt△OCE中就可以求出OE，在Rt△OAE中求出AE，进而求出AC，最后求出结论．帮助学生进行知识迁移，学以致用，熟练运用垂径定理及其推论解决计算及证明问题.利用垂径定理的关键是：熟悉基本图形，会过圆心作弦的垂线，熟悉连接半径等辅助线的作法，能够结合勾股定理、设参法等知识或方法解决问题．例3 如图，已知AB是圆O的直径，弦CD交AB于点E，∠CEA=30°，OE=4，DE=53，求弦CD及⊙O的半径．例4如果圆中两条弦互相平行，那么两条弦所夹的弧相等吗？例3 解如图，作OM⊥CD. ∵OE=4 cm，∠CEA=30°，∴OM=2 cm，EM=23cm DE=53 cm，∴D M=33 cm．∴OD=31 cm，即⊙O的半径为31 cm.OM⊥CD，∴CD=63 cm（根据垂径定理）例4 解通过画图可知，有三种情况.下图所示．在图（1）中，作 MN⊥AB 交圆于 M，N点，充分利用垂径定理即可解决此问题.∵ MN⊥AB，∴M=MA B.∵CD∥AB，∴ MN⊥CD.∴MC=MD.∴M MCA-=MB MD-∴=DAC B.同理：在其他两个图形中AC B的结也能得到=D论．六、板书设计圆的轴对称性——垂径定理七、达标检测与作业A级1．如图，在⊙O中，直径AB⊥CD于M.（1）AB=10，CD=8，求OM的长；（2）CD=8，OM=3，求AB的长；（3）CD=8，BM=2，求AB的长.2.如图，是一条直径为2 m的通水管道横截面，其水面宽1.6 m，则这条管道中此时水最深为 m.B级3.如图，AB是⊙O的弦，P是AB上一点，AB=10，BP:PA=4：1.若⊙O的半径为7，求线段OP 的长.4.如图，AB为⊙O的直径，P为OB的中点，∠APC=30°.若AB=16，求CD的长.5.如图，AB，CD是⊙O的弦，M，N分别为AB，CD的中点，且∠AMN=∠CNM.求证：AB=CD.6.某居民小区一处圆柱形的输水管道破裂，维修人员为更换管道，需确定管道圆形截面的半径.如图是水平放置的破裂管道有水部分的截面，若这个输水管道此时的水面宽为16c m，且水最深高度为4c m，求这个圆形截面的半径.C级7.已知AB，CD为⊙O的两条平行弦，⊙O的半径为5 cm，AB=8 cm，CD=6 cm，求AB，CD之间的距离.8.有一石拱桥的桥拱呈圆弧形.如图所示，正常水位时水面宽AB=60 m，水面到拱顶距离CD=18 m；当洪水泛滥时，水面宽 MN=32 m时，高度为5 m的船此时能否通过该桥？请说明理由．八、教学反思本节课遵循研究几何图形的一般过程：提出问题、猜想、实验、证明、得出结论、应用.研究过程中将直观感知、动手实验、逻辑推理有机结合，全面提高学生的数学核心素养.从以赵州桥为背景的实际问题出发，创设学习氛围，激发学生的学习兴趣，引发学生的探究欲望；接着通过实验操作让学生直观感受圆轴对称的性质；引导学生证明圆的轴对称性，并指出证明图形轴对称的一般方法，便于学生积累几何证明方法，产生学习迁移；利用圆的轴对称性和全等三角形的知识证明本节课的重点和难点——垂径定理及其推论；最后运用垂径定理及其推论解决赵州桥问题和平行弦所夹弧等问题.整个过程层层铺垫，环环相扣.本节课渗透研究问题的方法.比如在证明垂径定理的过程中，向学生渗透“先由特殊到一般，再由一般到特殊”的基本思想方法.由动手操作、逻辑推理得到圆的轴对称性，这是由特殊到一般；再利用圆的轴对称性证明垂径定理及其推论，这是由一般到特殊.教师作为引导者，课堂上尽管给了学生充足的思考时间，但还没有完全放开.比如，在“提出问题”环节，可以让学生给出各种问题形式，而不是由老师给出问题或者例题.在探究垂径定理的证明时，应引导学生进行充分的讨论交流等．11/ 11。

《垂径定理》教学设计圆是一种特殊图形，它既是轴对称图形，又是中心对称图形。

该节内容分为2课时。

本节课是第1课时，学生通过前面的学习，能用折叠的方法得到圆是一个轴对称图形。

其对称轴是任一条过圆心的直线。

【知识与能力目标】1．理解圆的轴对称性及其相关性质；2．利用圆的轴对称性研究垂径定理及其逆定理。

【过程与方法目标】经历探索圆的对称性及相关性质的过程，进一步体会和理解研究几何图形的各种方法。

【情感态度价值观目标】1． 培养学生独立探索，相互合作交流的精神。

2． 通过学习垂径定理及其逆定理的证明，使学生领会数学的严谨性和探索精神，培养学生学习实事求是的科学态度和积极参与的主动精神。

【教学重点】利用圆的轴对称性研究垂径定理及其逆定理。

【教学难点】和圆有关的相关概念的辨析理解。

（提前一天布置）1. 每人制作两张圆纸片（最好用16K 打印纸）2. 预习课本P 74~P 76内容 第一环节 复习提问1、什么是轴对称图形？我们在学过哪些轴对称图形？如果一个图形沿一条直线对折，直线两旁的部分能够互相重合，那么这个图形叫轴对称图形。

如线段、角、等腰三角形、矩形、菱形、等腰梯形、正方形。

2、我们所学的圆是不是轴对称图形呢？如果是，它的对称轴是什么?你能找到多少条对称轴?归纳：圆是轴对称图形，其对称轴是任意一条过圆心的直线。

第二环节讲授新课活动内容：（一）探索垂径定理。

做一做1．在一张纸上任意画一个⊙O，沿圆周将圆剪下，把这个圆对折使圆的两半部分重合。

2．得到一条折痕CD。

3．在⊙O上任取一点A，过点A作CD折痕的垂线，得到新的折痕，其中，点M是两条折痕的交点，即垂足。

4．将纸打开，新的折痕与圆交于另一点B，如右图问题：（1）观察右图，它是轴对称图形吗？如果是，其对称轴是什么？（2）你能发现图中有那些等量关系？说一说你的理由。

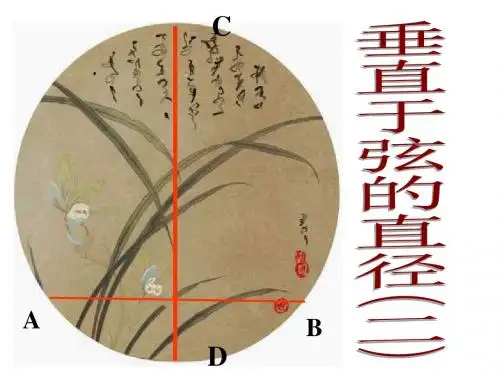

在⊙O中，AB为弦，CD为直径,CD⊥AB提问：你在图中能找到哪些相等的量？并证明你猜想的结论。

垂径定理公开课优秀教案第一章：导入教学目标：1. 引导学生回顾圆的相关知识，为新课的学习做好铺垫。

2. 激发学生对垂径定理的好奇心，提高学习兴趣。

教学内容：1. 回顾圆的定义、性质及圆的基本运算。

2. 提问：你们知道什么是垂径定理吗？它有什么作用？教学方法：1. 采用提问、讨论的方式，引导学生回顾圆的知识。

2. 利用多媒体展示圆的图片，引导学生观察和思考。

教学步骤：1. 复习圆的定义、性质及基本运算。

2. 提问：什么是垂径定理？它有什么作用？3. 引导学生讨论，总结垂径定理的含义。

4. 利用多媒体展示圆的图片，引导学生观察和思考。

教学评价：1. 检查学生对圆的知识的掌握情况。

2. 观察学生在讨论中的表现，了解他们对垂径定理的理解程度。

第二章：探究垂径定理教学目标：1. 让学生通过实验、观察和推理，探究并证明垂径定理。

2. 培养学生的观察能力、动手能力和逻辑思维能力。

教学内容：1. 实验：用圆规、直尺和铅笔在圆上作垂线。

2. 观察：观察垂线与圆的关系。

3. 推理：引导学生总结垂径定理的证明过程。

教学方法：1. 实验法：让学生亲自动手作垂线，观察垂线与圆的关系。

2. 引导法：引导学生通过观察、思考，总结垂径定理的证明过程。

教学步骤：1. 让学生用圆规、直尺和铅笔在圆上作垂线。

2. 观察垂线与圆的关系，引导学生发现垂径定理的规律。

3. 引导学生总结垂径定理的证明过程。

教学评价：1. 检查学生对垂径定理的理解程度。

2. 观察学生在实验和推理过程中的表现，了解他们的动手能力和逻辑思维能力。

第三章：应用垂径定理教学目标：1. 让学生学会运用垂径定理解决实际问题。

2. 培养学生运用数学知识解决实际问题的能力。

教学内容：1. 运用垂径定理解决实际问题。

2. 练习题：巩固垂径定理的应用。

1. 引导法：引导学生运用垂径定理解决实际问题。

2. 练习法：让学生通过练习题，巩固垂径定理的应用。

教学步骤：1. 引导学生运用垂径定理解决实际问题。
