成像色度计原理

成像色度计是用于测量和评估颜色的仪器。

成像色度计通常会采集样本的图像，并通过分析像素的颜色信息来确定色度数据。

然后，这些数据可以用于比较和评价样本的颜色。

在色度测量中，有一些标准可供参考，以确保结果的一致性和可比性。

其中最常用的是CIE（国际照明委员会）制定的标准，包括：1. CIELAB颜色空间：CIELAB是一种设备无关的颜色空间，广泛用于描述人眼可见的颜色感知。

它基于亮度（L）和颜色度（a和b）三个通道来表示颜色信息。

2. CIE XYZ颜色空间：CIE XYZ是另一种设备无关的颜色空间，也是广泛用于颜色测量和描述的标准。

它由三个通道（X、Y和Z）组成，其中Y表示亮度。

3. CIE L*a*b*颜色差（ΔE）：CIE L*a*b*颜色差是一种用于比较和评估两个颜色之间差异的标准。

它计算了L、a和b通道之间的欧氏距离，表示颜色差异的量度。

这些标准和相关的算法可以帮助在成像色度计中实现一致的颜色测量，并提供一种比较和评价颜色的方式。

可以根据具体应用需求，参考相关的CIE标准和算法来进行成像色度测量和数据分析。

除了CIE制定的标准外，还有其他一些成像色度计的标准和指导方针，这些标准可以根据具体的应用和需求来选择和参考。

以下是一些常见的成像色度计标准和指导方针：1. ISO标准：国际标准化组织（ISO）发布了一系列与色度计相关的标准，如ISO 3664关于艺术作品和平面印刷的光照标准、ISO 12646关于显示器和计算机图形的色彩标准等。

2. ASTM标准：美国材料与试验协会（ASTM）制定了许多与色度计相关的标准，如ASTM D2244关于颜料和着色剂的颜色测量标准、ASTM D1729关于受控照明条件下的外观评价等。

3. NIST指南：美国国家标准与技术研究所（NIST）发布了一些指南和手册，提供了关于色度计测量和校准的相关信息，如NIST SP 250-93关于计算机色彩测量的指南。

4. 其他产业标准：不同行业和应用领域可能有自己的特定标准和指导方针，例如印刷行业的ISO 12647标准和PANTONE 色卡的参考等。

色度计工作原理
色度计是一种用来测量物体颜色的仪器。

它基于三原色理论和人眼对颜色的感知能力的原理工作。

色度计使用一束白光照射待测物体，并收集物体反射光的信号。

这束光随着与物体表面相互作用而发生颜色变化，并通过透射或反射返回到色度计的探测器中。

色度计的探测器由红、绿、蓝三个光电传感器组成。

每个传感器测量光线在对应波长范围内的强度。

这三个信号分别对应人眼对红、绿、蓝三原色的感知。

通过分析三个光电传感器的信号，色度计能够计算出待测物体表面的颜色。

具体地，它可以测量物体的亮度、色相和饱和度。

亮度对应于光线的强度，色相对应于颜色在红-黄-绿-青-蓝-品
红的轴线上的位置，而饱和度表示颜色的纯度或浓淡程度。

色度计可以根据预先设定的颜色标准与测量结果进行比较，从而确定物体的颜色与标准是否匹配。

总结来说，色度计使用白光照射物体，利用三原色理论和光电传感器测量物体表面反射光的强度，然后通过分析传感器信号得出物体的颜色属性。

ebc色度计的技术参数一、什么是ebc色度计EBC色度计是一种用于测量液体中色度的仪器。

色度是指液体的颜色强度，通常用于评估饮料、化妆品、食品等行业中产品的色彩质量。

EBC色度计通过测量样品中的可见光吸收和反射来确定其色度值。

二、色度计的工作原理EBC色度计的工作原理基于比色法。

当可见光照射到样品时，样品会吸收特定波长的光线，而反射其他波长的光线。

色度计利用光电二极管或光电管探测器测量样品中吸收和反射的光线强度，然后根据特定的算法将其转换为色度值。

三、色度计的技术参数1. 测量范围色度计的测量范围是指可以有效测量的色度值范围。

不同型号的色度计具有不同的测量范围，通常以色度单位表示，如EBC、APHA等。

2. 测量精度测量精度是指色度计在测量过程中的误差。

通常以色度单位表示，如EBC、APHA等。

测量精度越高，色度计测量结果与实际值的偏差越小。

3. 分辨率色度计的分辨率是指它能够区分的最小色度单位。

分辨率越高，色度计可以提供更准确的测量结果。

4. 反应时间反应时间是指色度计从开始测量到显示测量结果所需的时间。

快速的反应时间可以提高工作效率和准确性。

5. 光源色度计使用的光源对测量结果有重要影响。

常用的光源包括白炽灯、氙灯和LED灯。

不同的光源可以适用于不同颜色的样品测量。

6. 校准方法色度计需要定期进行校准，以确保测量结果的准确性。

常见的校准方法包括使用标准溶液或参考样品进行比较测量。

7. 数据记录和输出色度计通常具有数据记录和输出功能，可以将测量结果保存或导出到计算机或其他设备中进行进一步分析和处理。

一些色度计还具有打印功能，可以打印测量结果的报表。

四、如何选择合适的色度计选择合适的色度计需要考虑以下因素：1.测量范围：根据需要测量的液体样品的色彩范围选择合适的色度计。

2.测量精度：根据对测量结果准确性的要求选择具有较高精度的色度计。

3.分辨率：根据需要区分的最小色度单位选择具有高分辨率的色度计。

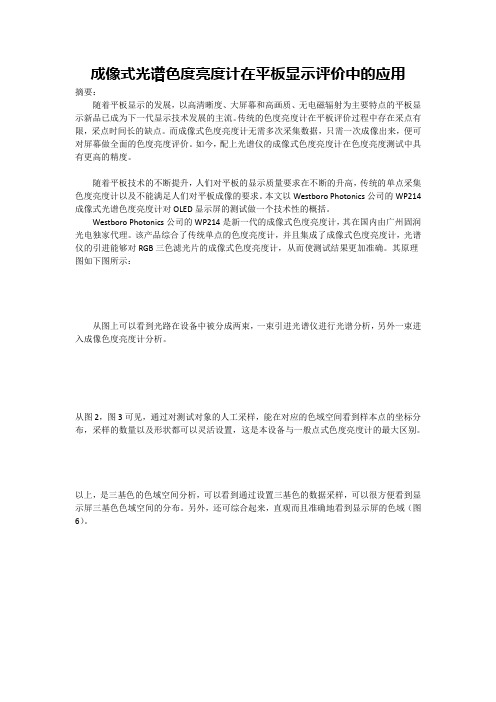

成像式光谱色度亮度计在平板显示评价中的应用摘要：随着平板显示的发展，以高清晰度、大屏幕和高画质、无电磁辐射为主要特点的平板显示新品已成为下一代显示技术发展的主流。

传统的色度亮度计在平板评价过程中存在采点有限，采点时间长的缺点。

而成像式色度亮度计无需多次采集数据，只需一次成像出来，便可对屏幕做全面的色度亮度评价。

如今，配上光谱仪的成像式色度亮度计在色度亮度测试中具有更高的精度。

随着平板技术的不断提升，人们对平板的显示质量要求在不断的升高，传统的单点采集色度亮度计以及不能满足人们对平板成像的要求。

本文以Westboro Photonics公司的WP214 成像式光谱色度亮度计对OLED显示屏的测试做一个技术性的概括。

Westboro Photonics公司的WP214是新一代的成像式色度亮度计，其在国内由广州固润光电独家代理。

该产品综合了传统单点的色度亮度计，并且集成了成像式色度亮度计，光谱仪的引进能够对RGB三色滤光片的成像式色度亮度计，从而使测试结果更加准确。

其原理图如下图所示：从图上可以看到光路在设备中被分成两束，一束引进光谱仪进行光谱分析，另外一束进入成像色度亮度计分析。

从图2，图3可见，通过对测试对象的人工采样，能在对应的色域空间看到样本点的坐标分布，采样的数量以及形状都可以灵活设置，这是本设备与一般点式色度亮度计的最大区别。

以上，是三基色的色域空间分析，可以看到通过设置三基色的数据采样，可以很方便看到显示屏三基色色域空间的分布。

另外，还可综合起来，直观而且准确地看到显示屏的色域（图6）。

程序通过伪彩色，分辨出屏幕亮度的均匀性，图7显示了白屏时亮度分布，从图中可以看到亮度从208-246cd/m2之间。

可以设置阈值，通过阈值判定显示屏的均匀性，最高与最低值是否符合标准要求。

图8是屏幕各种颜色的光谱分布，通过光谱分析，能反映出滤光片或者屏幕的光谱特性。

总结：成像式光谱色度亮度计在屏幕测试中可以通过分析区域的设定，实现对整个屏幕的色度亮度均匀性的精确分析。

色度仪的用途及执行标准色度仪常见问题解决方法色度仪是测量物体（纸张等）反射的颜色和色差、测量ISO亮度（蓝光白度R457）以及荧光增白材料的荧光增白度、测量CIE白度（甘茨白度W10和偏色值TW1色度仪是测量物体（纸张等）反射的颜色和色差、测量ISO亮度（蓝光白度R457）以及荧光增白材料的荧光增白度、测量CIE白度（甘茨白度W10和偏色值TW10）、测量陶瓷白度、测量建筑材料和非金属矿产品白度、测量亨特系统Lab和亨特（Lab）白度、测量黄度、测量试样的不透亮度、透亮度、光散射系数和光吸取系数、测量油墨吸取值的仪器。

广泛应用于造纸、印刷、陶瓷、化工、纺织印染、建材、粮食、制盐等行业。

仪器的用途：1、测量物体反射的颜色和色差。

2、测量ISO亮度（蓝光白度R457）以及荧光增白材料的荧光增白度。

3、测量CIE白度（甘茨白度W10和偏色值TW10）4、测量陶瓷白度。

5、测量建筑材料和非金属矿产品白度。

6、测量亨特系统Lab和亨特（Lab）白度。

7、测量黄度。

8、测量试样的不透亮度、透亮度、光散射系数和光吸取系数。

9、测量油墨吸取值。

仪器执行的标准:GB 7973:纸浆、纸及纸板漫反射因数测定法（d/o）。

GB 7974:纸及纸板白度测定法（d/o）。

GB 7975:纸及纸板颜色测定法（d/o）。

ISO 2470:纸和纸板蓝光漫反射因数测定方法（ISO白度）。

GB 3979:物体色的测量方法。

GB 8940.2:纸浆白度测定法。

GB 2913:塑料白度试验方法。

GB 1840:工业薯类淀粉测定方法。

GB 13025:制盐工业通用试验方法，白度的测定。

纺织行业标准:化学纤维用浆白度测定方法。

GB T/5950:建筑材料与非金属矿产品白度测量方法。

GB 8425:纺织品白度的仪器评定方法。

QB/T 1503—1992:日用陶瓷白度测定方法。

GB 9338:荧光增白剂的白度测定方法。

GB 9984.1:工业三聚磷酸钠白度的测定。

颜色测量仪器的原理及应用学院：电子信息工程学院班级：10印工（2）班姓名：付 少 平学号：20104010102272013.9.25颜色测量仪器的原理及其应用色彩是印刷复制的最关键要素，色彩的测量是印刷色彩控制的重要技术。

目前采用数字化的色彩管理，对生产流程中各生产环节进行色彩特性的描述，是实现色彩准确再现的最好方法，而其前提与基础是色彩测量数据的准确性。

测色的原理：色彩测量实际上就是将人眼所产生的视觉感受，通过一定的测量手段转换成一定的数据来进行描述，并获得易于比较和控制的参数。

下面介绍密度计、色度计、分光光度计的原理及其应用。

一、密度计的原理和应用密度计由光源、透镜组、偏光镜（可选）、滤色片、传感器和电子系统、显示器等部分组成.密度计利用的是内置的红、绿、蓝光学滤色片测量黄、品红和青颜色的光反射或透射率，计算得到密度值，这种基于三色滤色片的原理，使得其结构非常简单和使用广泛，但由于滤色片自身的缺陷，它也构成了密度计无法逾越的局限：只能够测量印刷品的密度值，而不包括对色相的表达,因而无法真实地反映颜色实际的视觉效果，形象地说是一种“色盲”测量设备。

此外，密度计测量还具有其他的一些局限性，如：应用的领域只局限于四色印刷工艺，虽然常用于辅助监控墨层厚度，但是密度和墨层厚度之间没有直接的联系。

所以，密度计的用途在于用户可以根据其提供的最大/小密度、网点扩大和印刷反差等对软片或者是印版进行印前补偿及校正，指导生产管理人员正确地加网,确定墨量、曝光量、水墨平衡等控制参数,而不擅长色彩管理中颜色复制准确性的测量和控制。

二、色度计的原理和应用色度计是用于测量物体色的三刺激值或色品坐标的仪器。

光电色度计可以看成是一个反射率计，它带有一套专门的三滤色片，这不同于密度计的红绿蓝滤色片，这套滤色片根据CIE光谱三刺激值在色度计的每个通道中给光谱的各波长加权，它涉及的主要是反射率问题，而不是对数问题。

相对于密度测量，光电色度计能通过三刺激值具体描述颜色信息，而不是仅仅局限于亮度信息，由于其采用的仍是三滤色片原理，采样的光谱范围有限，因此导致精度不高，不适合高精度的色彩管理中颜色的测量和控制。

色度计原理色度计是一种用于测量物体颜色的仪器，它可以通过测量光的波长和强度来确定物体的颜色。

色度计的原理基于人眼对颜色的感知以及光的特性，下面我们将详细介绍色度计的原理。

首先，色度计是基于人眼对颜色的感知而设计的。

人眼可以感知光的三种基本颜色，红色、绿色和蓝色。

这三种基本颜色可以组合成各种其他颜色，通过调节这三种颜色的比例，可以得到任意颜色的光。

色度计利用这一原理，通过模拟人眼对颜色的感知来测量物体的颜色。

其次，色度计的原理还涉及到光的特性。

光是一种电磁波，不同波长的光对应着不同的颜色。

色度计利用光的波长和强度来确定物体的颜色。

当光照射到物体表面时，物体会吸收部分光的能量，剩余的光会被反射出来。

色度计通过测量反射光的波长和强度来确定物体的颜色。

此外，色度计还利用了色彩空间的概念。

色彩空间是一个数学模型，用来描述颜色的属性。

常见的色彩空间包括RGB色彩空间、CMYK色彩空间等。

色度计通过将测量到的光的波长和强度转换成色彩空间中的坐标，从而确定物体的颜色。

最后，色度计的原理还涉及到颜色的标准化。

由于人眼对颜色的感知是主观的，不同人对同一颜色的感知可能会有所不同。

为了解决这个问题，国际上制定了一系列的颜色标准，如CIE标准、ISO标准等。

色度计通过与这些标准进行比较，可以准确地测量物体的颜色。

综上所述，色度计的原理基于人眼对颜色的感知、光的特性、色彩空间和颜色的标准化。

通过测量光的波长和强度，并将其转换成色彩空间中的坐标，色度计可以准确地测量物体的颜色。

这种原理不仅在工业生产、科学研究等领域有着重要的应用，也为我们理解颜色的形成和感知提供了重要的参考。

希望本文能够对色度计的原理有所了解，并对相关领域的研究和应用有所帮助。

威尼尔色度计的使用（一）色度计的工作原理从发光二极管(LED)发出的光线穿过含有样本溶液的比色瓶，如右图。

部分光线被溶液所吸收。

最后，已被减弱的光线到达光二极管。

1、透射率和吸收光线通过溶液的数量就叫做透射率。

透射比可以定义为通过后的光强，It，和初始光强，Io，之比，公式为： T = It / Io色度计以透射率来产生一个线性变化的输出电压，使电脑、计算器或掌上电脑可以监测溶液的透射率。

透射率倒数的对数(以10为底) 是 3 个因数的乘积：ε是溶液的摩尔吸收、b 是比色瓶的宽度、C 是摩尔浓度。

log (1/T) = εbC，实际上，许多实验设计成需要一个相关的测量 (吸收) 来使用色度计的。

粗看下，因为随着溶液透射比的增加，吸收成比例的减少，所以透射率和吸收两者之间可能是简单的倒数关系。

但真实的关系应该为： A = log (1/T) 结合上述公式，得到：A = εbC，这个公式意味着溶液对光线的吸收取决于溶质的吸收能力、光线通过溶液的穿行距离以及溶液的浓度。

对给定的溶液，如比色瓶宽度不变，假定ε和 b 也不变，则： A = k * C (比尔定律) 这里 k 是常量系数。

此公式说明吸收比与浓度有直接的关系且符合比尔 (Beer) 定律。

关于比尔定律将在后面作详细说明。

在本手册以及在我们一些电脑程序中，透射率以百分比显示，则有：A = log (100/%T) 或 A = 2 – log %T（二）使用色度计的一般步骤色度计非常容易使用以及维护。

很简单，把它连接到数据采集器，设置好软件，就可以进行测量了。

要得到最佳效果，就让系统在设定波长上稳定 5 分钟来进行校准或数据采集。

1、波长选择你可以在色度计带的 4 个发光二极管波长灯中选择：紫色 (430 nm)、兰色 (470 nm)、绿色 (565 nm)、红色 (635 nm)。

你可以使用在色度计表面上的波长选择按钮 (如右图) 在这些单色光中进行选择。
