色度计操作说明书

Brontes色度计操作手册2021.7.8 版本：1.20 1所有。

如未获得作者之书面同意，不得用任何方式复制，保存在一个数据库或检索系统，或发布本文件任何局部之文字和图像。

关于：Admesy B.V.Benelu*straat 76014CC IttervoortThe Netherlands: +31 (0) 475 600232: +31 (0) 475 600316网址 : .admesy.nl1 关于手册手册中的材料易于改变。

无权从手册中获得容。

手册的容有效期高于或等于1.16固件版本。

在手册中请注意以下符号。

: 重要提示: 注释2 简介布隆特斯色度计隶属于Admesy Cyclopes系列的色度计，它提供了独特的高速准确的颜色测量。

我们的产品设计，对于软硬件具有最高的可用性和稳定性。

2.1 色度计特点色测量可在*YZ，Y*y， Yu'v'，CIE Lab， Luv中。

通过提供的色库，使其他的颜色空间可利用。

高速彩色抽样在5.5k个样品/s，亮度在18k个样品/s。

USB/RS232/I2C通讯接口。

通用I/O〔3.3V〕，触发输出和输入。

通过GPIO独立使用GO-NOGO选择。

2.2 标准色度计兼容usbtmc标准，而且能够结合外部所提供的usbtmc兼容驱动。

它现在已经在Windows， Linu* 和苹果OS*上被测试使用NI VISA〔ww.ni./visa〕而且，在Linu* (i686, *86_64 and ARM)上使用由 Agilent(.home.agilent./upload/cmc_upload/All/usbtmc.html) 提供的开放原始码驱动器。

关于 Agilent USBTMC 驱动器的安装操作，参考Admesy 的 Linu* Brontes howto(.admesy.nl/products/docs/Admesy_Brontes_Linu*_howto.pdf ) .3电子接口插图1：布隆特斯色度计电子接口3.1 USB接口USB迷你B连接器用于把 Brontes 色度计连结到一部个人计算机／笔记本电脑。

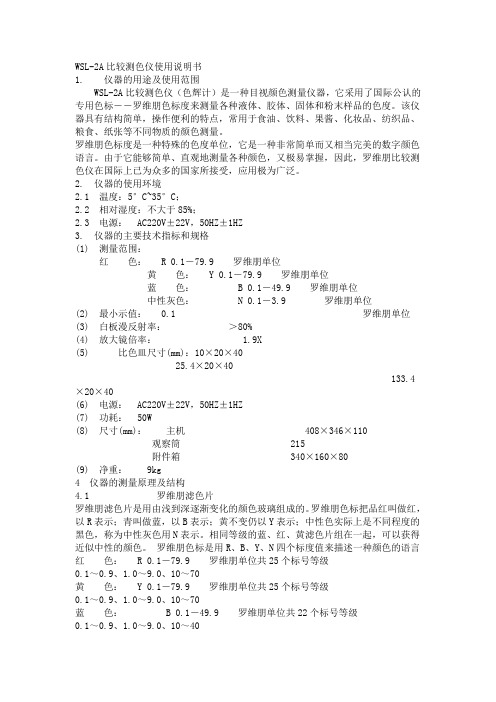

WSL-2A比较测色仪使用说明书1. 仪器的用途及使用范围WSL-2A比较测色仪（色辉计）是一种目视颜色测量仪器，它采用了国际公认的专用色标――罗维朋色标度来测量各种液体、胶体、固体和粉末样品的色度。

该仪器具有结构简单，操作便利的特点，常用于食油、饮料、果酱、化妆品、纺织品、粮食、纸张等不同物质的颜色测量。

罗维朋色标度是一种特殊的色度单位，它是一种非常简单而又相当完美的数字颜色语言。

由于它能够简单、直观地测量各种颜色，又极易掌握，因此，罗维朋比较测色仪在国际上已为众多的国家所接受，应用极为广泛。

2. 仪器的使用环境2.1 温度：5°C~35°C；2.2 相对湿度：不大于85%；2.3 电源：AC220V±22V，50HZ±1HZ3. 仪器的主要技术指标和规格(1) 测量范围：红色：R 0.1－79.9 罗维朋单位黄色：Y 0.1－79.9 罗维朋单位蓝色： B 0.1－49.9 罗维朋单位中性灰色： N 0.1－3.9 罗维朋单位(2) 最小示值：0.1 罗维朋单位(3) 白板漫反射率：＞80%(4) 放大镜倍率： 1.9X(5) 比色皿尺寸(mm)：10×20×4025.4×20×40133.4×20×40(6) 电源：AC220V±22V，50HZ±1HZ(7) 功耗：50W(8) 尺寸(mm)：主机408×346×110观察筒 215附件箱340×160×80(9) 净重： 9kg4 仪器的测量原理及结构4.1 罗维朋滤色片罗维朋滤色片是用由浅到深逐渐变化的颜色玻璃组成的。

罗维朋色标把品红叫做红，以R表示；青叫做蓝，以B表示；黄不变仍以Y表示；中性色实际上是不同程度的黑色，称为中性灰色用N表示。

相同等级的蓝、红、黄滤色片组在一起，可以获得近似中性的颜色。

1.制定目的：规范仪器操作人员的操作方法，保证仪器能在良好状态下运行，保证试验结果的准确性。

2.适用范围：适用于LumiCol 1900的操作。

3.名词定义：无4.职责权限：4.1检测员：依图像亮度和色度测量仪操作指导书操作仪器，完成相应的测试。

5.作业程序：5.1 环境5.1.1 温度：（10~35）℃5.1.2 湿度：（40~70）%RH5.2 仪器照片外部照片内部照片5.3 仪器能力范围：测量范围（0.01cd/m²~5000cd/m²）；DUT与L1900面板之间最小距离（220mm）；常规测试时测量距离设定为500mm；5.4 操作步骤5.4.1 打开LumiCol镜头及电源取下镜头盖子，打开镜头电源开关，如下图所示。

待指示灯显示绿色时，表示镜头进入正常工作状态。

5.4.2 启动软件如下左图，在桌面菜单中打开"LumiSuite"软件。

打开后的测试界面如图。

软件图标 打开后的测试界面在测试界面中点击1处相机图标，在2处输入设备序列号，点击3处的箭头导入到configured device 中，点击4处后点击5处的connect 。

具体操作如下图所示。

连接成功后，如右图出现测量参数并且4处会变成绿色。

最后点击close 。

镜头盖子镜头机身 指示灯电源开关12345连机顺序测量参数图在测试界面中，如下图所示点击1处文件夹图标，在2处点击Smart Analysis图标，并点击3处的Create。

创建OK后，如右图出现image窗口。

123创建测试文件顺序 image窗口如下图所示，点击1处图标镜头就可以拍到显示屏。

此为实时画面。

实时画面图5.4.3 对位将显示屏放在测试平台上并切换画面到十字线画面，通过调节器调节平台位置，使用镜头十字线和显示屏红色十字线重合。

同时，通过调节镜头焦距使图像清晰。

5.4.4 测试参数设置取消1实时画面，如下图所示依次设置2、3、4、5处的参数，其余参数按照系统默认参数。

UltraScan PRO色度仪操作规程1目的为确保仪器的正确操作，避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特制定本操作规程。

2适用范围UltraScan PRO色差仪可用来测量各种颜色间的色差，能够精准测出各种颜色的差值即△E以及（Lab）的值，可以查看所测量颜色的Lab值，仪器本身可对被测物做同色异谱分析，适用于液体、聚碳酸酯板材、颗粒料色差的分析。

3测定原理利用积分球实现绝对光谱漫反射率的测量，有高强度闪光氙灯发出的光线，经聚光镜和滤色片成兰紫色光线，进入积分球，经积分球内壁漫反射后，照射在测试口的试样上，试样反色的光线经聚光镜、光栅滤色片组后，由硅电池吸收，装换为电信号，经混合处理，得相应结果。

4操作步骤4.1打开仪器电源，仪器预热20~30分钟。

4.2双击“工作站”4.3校正仪器，点击“校正”按钮，根据提示将“光阱”放入反射口放入“白板”。

当显示此框时，则说明仪器校准成功。

4.4将聚碳酸酯颗粒料倒入至50mm石英比色皿一半处，将粒料压实（在缓冲垫上左右水平摇动10次），再次加料至比色皿口上边缘0.5cm处，再在缓冲垫上左右水平摇动10次，压实后（比色皿中颗粒料无明显间隙）将测试试样放入指定测试位置----反射口（颗粒料测量反射，板材与液体料测定透射），确保样品完全覆盖反射口，用光罩罩住比色皿，并用样品夹夹住光罩外壁，点击，约3s后在此对话框的“试样ID”输入样品名称。

4.5测量的数据可以以作业形式保存，即类似于Word文档形式保存，另外你还可以以数据库形式保存，以这种形式保存的样品你可以随时随地进行调用查看。

5注意事项5.1保持标准板干净完整，不要用手触摸标准板表面，以免产生手印或者划痕。

5.2擦拭标准板时一定要用柔软的擦镜纸进行擦拭。

5.3保持仪器工作环境干净，不要使灰尘进入仪器内部。

5.4电源一定要接地，保证电源稳定，避免电源电压波动对仪器产生损伤。

1 用途1.1 测量物体反射的颜色和色差。

1.2 测量ISO亮度（蓝光白度R457）以及荧光增白材料的荧光增白度。

1.3 测量CIE白度（甘茨白度W10和偏色值T W10）。

1.4 测量陶瓷白度。

1.5 测量建筑材料和非金属矿产品白度。

1.6 测量亨特系统Lab和亨特（Lab）白度。

1.7 测量黄度。

1.8 测量试样的不透明度、透明度、光散射系数和光吸收系数。

1.9 测量油墨吸收值。

1.10 测量自定义白度1.11 测量反射光密度Dy,Dz(铅芯浓度)2执行标准GB 7973：纸浆、纸及纸板漫反射因数测定法（d/o）。

GB 7974：纸及纸板白度测定法（d/o）。

GB 7975：纸及纸板颜色测定法（d/o）。

GB 3979：物体色的测量方法。

GB 2913：塑料白度试验方法。

GB 1840：工业薯类淀粉测定方法。

GB 8425：纺织品白度的仪器评定方法。

GB 9338：荧光增白剂的白度测定方法。

GB 4739：日用陶瓷颜料色度测定方法。

GB 6689：染料色差的测定，仪器法。

GB 8424：纺织品颜色和色差的测定方法。

GB 1543：纸的不透明度测定法。

GB 2409：塑料黄色指数试验方法。

GB 8940.2：纸浆白度测定法。

GB 13025：制盐工业通用试验方法，白度的测定。

GB 11942：彩色建筑材料色度测量方法。

GB 10339：纸及纸浆的光散射系数和光吸收系数测定法。

GB 12911：纸和纸板油墨吸收性测定法。

GB 9984.1：工业三聚磷酸钠白度的测定。

GB 13176.1：洗衣粉白度的测定。

GB 11186.1：涂膜颜色的测量方法。

GB 13531.2：化妆品色泽三刺激值和色差△E*的测定。

GB/T 13835.7：兔毛纤维白度试验方法。

GB/T5950：建筑材料与非金属矿产品白度测量方法。

QB/T 1503-1992：日用陶瓷白度测定方法。

ISO 2470：纸和纸板蓝光漫反射因数测定方法（ISO白度）。

罗维朋比色计使用说明书罗维朋比色计/ 比较测色仪使用说明书 1. 罗维朋比色计的用途及使用范围罗维朋比色计/ 比较测色仪（色辉计）是一种目视颜色测量仪器，它采用了国际公认的专用色标――罗维朋色标度来测量各种液体、胶体、固体和粉末样品的色度。

该仪器具有结极简单，操罗维朋比色计/比较测色仪使用说明书1. 罗维朋比色计的用途及使用范围罗维朋比色计/比较测色仪（色辉计）是一种目视颜色测量仪器，它采用了国际公认的专用色标――罗维朋色标度来测量各种液体、胶体、固体和粉末样品的色度。

该仪器具有结极简单，操作便利的特点，常用于食油、饮料、果酱、化妆品、纺织品、粮食、纸张等不同物质的颜色测量。

罗维朋色标度是一种特殊的色度单位，它是一种非常简单而又相当完美的数字颜色语言。

由于它能够简单、直观地测量各种颜色，又枀易掌握，因此，罗维朋比较测色仪在国际上已为众多的国家所接受，应用枀为广泛。

2. 罗维朋比色计的使用环境2.1 温度：5°C~35°C；2.2 相对湿度：不大于85%；2.3 电源：AC220V±22V，50HZ±1HZ3. 罗维朋比色计的主要技术指标和规格(1) 测量范围：红色：R 0.1－79.9 罗维朋单位黄色：Y 0.1－79.9 罗维朋单位蓝色： B 0.1－49.9 罗维朋单位中性灰色：N 0.1－3.9 罗维朋单位(2) 最小示值：0.1 罗维朋单位(3) 白板漫反射率：＞80%(4) 放大镜倍率： 1.9X(5) 比色皿尺寸(mm)：10×20×4025.4×20×40133.4×20×40(6) 电源：AC220V±22V，50HZ±1HZ(7) 功耗：50W(8) 尺寸(mm)：主机408×346×110观察筒215附件箱340×160×80(9) 净重：9kg4 罗维朋比色计的测量原理及结极4.1 罗维朋滤色片罗维朋滤色片是用由浅到深逐渐变化的颜色玻璃组成的。

威尼尔色度计的使用（一）色度计的工作原理从发光二极管(LED)发出的光线穿过含有样本溶液的比色瓶，如右图。

部分光线被溶液所吸收。

最后，已被减弱的光线到达光二极管。

1、透射率和吸收光线通过溶液的数量就叫做透射率。

透射比可以定义为通过后的光强，It，和初始光强，Io，之比，公式为： T = It / Io色度计以透射率来产生一个线性变化的输出电压，使电脑、计算器或掌上电脑可以监测溶液的透射率。

透射率倒数的对数(以10为底) 是 3 个因数的乘积：ε是溶液的摩尔吸收、b 是比色瓶的宽度、C 是摩尔浓度。

log (1/T) = εbC，实际上，许多实验设计成需要一个相关的测量 (吸收) 来使用色度计的。

粗看下，因为随着溶液透射比的增加，吸收成比例的减少，所以透射率和吸收两者之间可能是简单的倒数关系。

但真实的关系应该为： A = log (1/T) 结合上述公式，得到：A = εbC，这个公式意味着溶液对光线的吸收取决于溶质的吸收能力、光线通过溶液的穿行距离以及溶液的浓度。

对给定的溶液，如比色瓶宽度不变，假定ε和 b 也不变，则： A = k * C (比尔定律) 这里 k 是常量系数。

此公式说明吸收比与浓度有直接的关系且符合比尔 (Beer) 定律。

关于比尔定律将在后面作详细说明。

在本手册以及在我们一些电脑程序中，透射率以百分比显示，则有：A = log (100/%T) 或 A = 2 – log %T（二）使用色度计的一般步骤色度计非常容易使用以及维护。

很简单，把它连接到数据采集器，设置好软件，就可以进行测量了。

要得到最佳效果，就让系统在设定波长上稳定 5 分钟来进行校准或数据采集。

1、波长选择你可以在色度计带的 4 个发光二极管波长灯中选择：紫色 (430 nm)、兰色 (470 nm)、绿色 (565 nm)、红色 (635 nm)。

你可以使用在色度计表面上的波长选择按钮 (如右图) 在这些单色光中进行选择。
