点驳式幕墙在弧形面与超高层中

编制说明由于点式玻璃幕墙在国内发展的历史不长,目前尚无相应的国家或行业技术规范、标准，为了使点式玻璃幕墙的设计、加工和施工质量的控制以及工程验收做到有据可依，现参照国内外相关标准资料和工程设计、施工经验，制订此企业技术规范.此规范仅适用于点式玻璃幕墙的设计、施工和验收。

点式玻璃幕墙是一种具有装饰性和功能性的建筑围护结构。

他主要有玻璃、密封材料、不锈钢接驳件、支撑体系四部分组成。

在结构形式和要求上与普通玻璃幕墙基本类似。

只是在下列几方面有区别:一、玻璃的加工要求不同，点式玻璃幕墙的玻璃由于安装形式的关系，所以其加工要求及对玻璃本身的品质要求均较高。

二、玻璃的固定方式不同，普通玻璃幕墙一般采用镶嵌或胶粘的四边固定,而点式幕墙采用四点或六点接驳，容易产生应力集中，局部的受力状况较为恶劣，所以对玻璃的受力分析与计算必须有专门的规定。

三、支撑体系的结构形式及材质不同,普通玻璃幕墙一般采用铝质杆件作支撑体系,而点式幕墙一般采用钢质（或不锈钢)的桁架柱、拉杆结构或拉索结构作为支撑结构，且跨度一般较大。

根据以上的分析,本规范制定的原则是：一、结构载荷按《玻璃幕墙工程技术规范》JGJ102-96进行计算，其分项系数和组合系数也按此标准的规定选用。

二、所用材料的力学性能参数，按国家现行规范和标准所列示的数值取用,安全系数也按相关的规定选用.三、面板玻璃按等厚小挠度弯曲薄板理论计算。

连接金属构件按机械零件的设计方式进行构件的受力分析和强度计算。

钢结构支撑体系按《钢结构设计规范》（GBJ17-88）进行设计。

但在挠度要求上进行从严规定。

四、所有零（构）件的加工精度原则上参照《玻璃幕墙工程技术规范》JGJ102-96的相关规定,以上规范没覆盖的部分及有特殊要求的部分,另外规定.五、点式幕墙安装的精度及安装要求原则上参照《玻璃幕墙工程技术规范》JGJ102-96的相关规定，以上规范没覆盖的部分及有特殊要求的部分，另外规定.六、各种材料的品质规定及检验规定均按相应的国标或行标的规定执行。

精巧的钢结构连接——点支式玻璃幕墙多图赏析点支式玻璃幕墙是一种以精巧的钢连接构件（一般为不锈钢）以点支承的方式（每块玻璃为四点固定最为常见）将无框安全玻璃与内部或外部的支撑结构固定在一起的一种玻璃幕墙结构系统。

德国柏林索尼中心的点支式玻璃幕墙建筑师：海墨特·扬（Helmut Jahn）点支式全玻幕墙玻璃面板固定的形式点支式全玻幕墙面板固定的形式常有以下三种：钻孔固定式：玻璃钻孔后以金属结构件固定，通过特殊的金属驳接爪固定于背后支撑结构上，即常称的DPG（Dot Pointed Glass）方式，这也是国内点支式全玻幕墙采用最多的模式。

图1 不同的开孔式点支玻璃构造示意图各种接驳金属件上海东方艺术中心建筑师：保罗.安德鲁钢管结构支承的异形点支式玻璃幕墙，不锈钢支承头隐藏于夹层玻璃中，远看幕墙如同全隐框胶粘玻璃幕墙。

夹固式点支幕墙的典型示意图采用夹固式的点支玻璃幕墙最大的优点在于玻璃无需钻孔，避免了玻璃开孔后的应力集中，简化了施工程序，降低了成本。

这种模式更为适合中空玻璃面板，避免两片玻璃穿孔及孔周圈的密封，减少中空玻璃失效的几率。

法国巴黎德方斯新区某建筑特殊的金属夹固件形成了玻璃幕墙的特殊肌理。

（本建筑幕墙应该是传统框架式玻璃幕墙夹固件的构造，虽然从受力特征上不属于点支承玻璃幕墙，但作为夹固件的形式可以参考。

）不同形式的点支式玻璃幕墙面板固定形式示意图点支式玻璃幕墙的玻璃面板的划分形式从理论上讲可以有多种选择，考虑到经济投入，实际中一般多为横平竖直的矩形，偶尔也有一些其他规则的形式如菱形、三角形。

某建筑呈菱形布置的玻璃面板（钢管柱体支撑结构）匈牙利布达佩斯某建筑双层幕墙外层（非密闭）的点支式三角形玻璃板块及菱形钢管支承网架点支式玻璃幕墙支撑结构形式点支式玻璃幕墙根据其背后支撑结构的形式大致可分为以下类型：点支式玻璃幕墙支撑结构形式示意图（由左-右，由上-下分别为：玻璃肋、柱体、桁架、索网、拉杆、索杆、索桁架支承结构）(1)玻璃肋板支承式：以玻璃肋板作为支撑结构。

点式幕墙基础知识点式玻璃幕墙（Point Supported Fixing System Full Glass Wall）也有人称作驳接式全玻璃幕墙，指幕墙玻璃的每一分格以点连接形式（用钢爪或其他连接件）将幕墙荷载和作用传到中间支撑结构，再由中间结构传到主体结构的无金属框，视野开阔的玻璃幕墙。

它改变了过去着重用玻璃来表现窗户、建筑，表现质感，表现体形的传统手法，而是更多的利用玻璃透明的特性，追求建筑物内外空间的流通和融合，人们可以透过玻璃清楚的看到支撑玻璃的整个结构系统，是这种结构系统从单纯的支撑作用转向表现其可见性。

由于这种奇特效果，虽然他诞生到现在只有30多年时间，以广泛应用于各种大型公共建筑。

点式连接玻璃幕墙在30多年的时间里，自身经历了一个发展和完善的过程，最初是在经过强化处理后的玻璃四角打好孔，然后用铜质矩形连接板内外夹住玻璃，并用螺栓加以固定，内侧连接板与金属肋相连接，金属肋支撑在主体结构上，达到玻璃固定定位，当时点式连接全玻璃幕墙安装高度曾达到20米以上。

70年代在此基础上作了改进，取消了外表面上看的很清楚的铜质连接板，而用在外表面几乎看不清楚的面积极小的平头螺钉，即在强化玻璃的四角按螺栓的断面形式打孔在螺孔中塞入圆孔型垫圈，螺栓通过垫圈中部的孔，并在螺栓与玻璃平面接触处也衬以平垫圈，使螺栓与玻璃通过垫圈的缓冲作用减少外力（重力、风荷载、地震作用、温度变化）引起的应力集中。

80年代又开发了半球状铰接螺栓，它可以自由转动，而且这个特别螺栓的转动中心和玻璃的重心（即厚度的中心）是一致的，它比平式体系有了显著的改进，平式体系由于玻璃的支撑构件都突出于玻璃之外，很容易在连接处产生扭矩，而半球状铰接螺栓则是转动中心与玻璃重心一致，可减少这种效应，后来又开发了称作H型的连接件，它对每四块玻璃的四个孔洞予以连接，在四个点上分设每块玻璃各自的回转铰，以此来消除外力引起的每块玻璃的部分位移。

除H型连接件支撑玻璃外，在竖向每组玻璃中间有一组弹簧承受下面玻璃的荷载。

点驳式玻璃幕墙施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!点驳式玻璃幕墙施工工艺流程详解点驳式玻璃幕墙，以其独特的设计美感和卓越的结构性能，广泛应用于现代建筑中。

点式波浪形玻璃幕墙施工工法一、前言点式波浪形玻璃幕墙施工工法是一种先进的玻璃系统安装方法，逐渐成为建筑行业中常见的幕墙施工工法。

它的特点是适应范围广泛，工艺原理科学可靠，施工工序流程清晰，质量控制严格，安全措施完善，经济效益显著。

本篇文章将对点式波浪形玻璃幕墙施工工法进行详细介绍。

二、工法特点点式波浪形玻璃幕墙施工工法具有以下特点：1. 点式支撑：采用点式支撑结构，减少金属遮挡面积，提高建筑视野和透光性。

2. 波浪形设计：玻璃幕墙采用波浪形设计，赋予建筑独特之美，增加建筑立面的动感。

3. 多样化的图案：可以根据需求和设计要求制作多种图案，满足建筑个性化设计的需求。

4. 耐候性强：采用优质材料和先进的处理工艺，使得玻璃幕墙具有良好的耐候性和抗风、抗水等性能。

5. 显著的隔热保温效果：玻璃幕墙中的玻璃层与外界环境隔离，有效阻挡了室内的热量散失，提高了能源利用效率。

三、适应范围点式波浪形玻璃幕墙施工工法适用于各类建筑项目，特别是高层建筑和商业综合体。

它可以应用于办公楼、酒店、商业中心、体育馆、机场等建筑，不仅能够满足建筑的外观需求，还能够提供良好的隔热保温和安全防护功能。

四、工艺原理点式波浪形玻璃幕墙施工工法的实施，需要通过对施工工法与实际工程之间的联系进行详细的分析和解释。

首先，根据实际工程的需求和设计要求，确定玻璃幕墙的形状、材料和尺寸。

然后，通过计算和分析，确定玻璃幕墙的结构形式和点支撑方式。

在施工过程中，采用优质的材料和先进的技术措施，保证玻璃幕墙的施工质量和使用寿命。

五、施工工艺点式波浪形玻璃幕墙施工工法的施工过程主要包括以下几个阶段：1. 设计与定位：根据实际工程需求和设计图纸，确定玻璃幕墙的形状、尺寸和点支撑位置。

2. 材料准备：准备玻璃幕墙所需的玻璃、支撑结构材料和密封材料等，并进行质量检查。

3. 施工准备：对施工现场进行清理和平整，组织劳动力和机具设备，搭建施工脚手架和起重设备。

4. 点支撑安装：根据设计要求，在建筑主体上安装点支撑结构，并进行调试和固定。

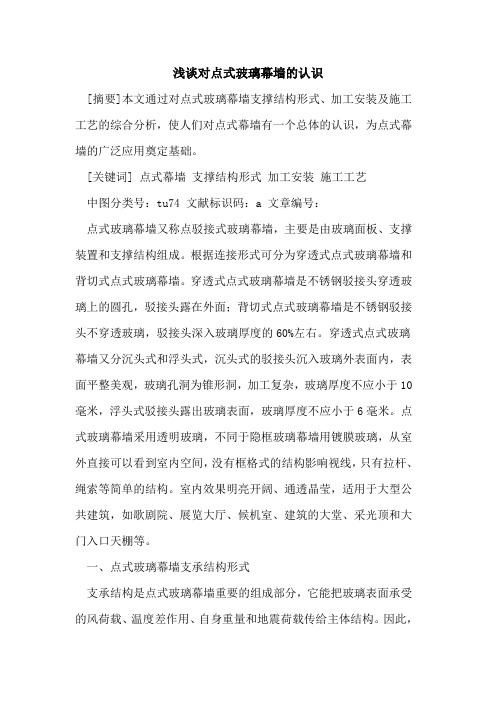

浅谈对点式玻璃幕墙的认识[摘要]本文通过对点式玻璃幕墙支撑结构形式、加工安装及施工工艺的综合分析，使人们对点式幕墙有一个总体的认识，为点式幕墙的广泛应用奠定基础。

[关键词] 点式幕墙支撑结构形式加工安装施工工艺中图分类号：tu74 文献标识码：a 文章编号：点式玻璃幕墙又称点驳接式玻璃幕墙，主要是由玻璃面板、支撑装置和支撑结构组成。

根据连接形式可分为穿透式点式玻璃幕墙和背切式点式玻璃幕墙。

穿透式点式玻璃幕墙是不锈钢驳接头穿透玻璃上的圆孔，驳接头露在外面；背切式点式玻璃幕墙是不锈钢驳接头不穿透玻璃，驳接头深入玻璃厚度的60%左右。

穿透式点式玻璃幕墙又分沉头式和浮头式，沉头式的驳接头沉入玻璃外表面内，表面平整美观，玻璃孔洞为锥形洞，加工复杂，玻璃厚度不应小于10毫米，浮头式驳接头露出玻璃表面，玻璃厚度不应小于6毫米。

点式玻璃幕墙采用透明玻璃，不同于隐框玻璃幕墙用镀膜玻璃，从室外直接可以看到室内空间，没有框格式的结构影响视线，只有拉杆、绳索等简单的结构。

室内效果明亮开阔、通透晶莹，适用于大型公共建筑，如歌剧院、展览大厅、候机室、建筑的大堂、采光顶和大门入口天棚等。

一、点式玻璃幕墙支承结构形式支承结构是点式玻璃幕墙重要的组成部分，它能把玻璃表面承受的风荷载、温度差作用、自身重量和地震荷载传给主体结构。

因此，支承结构必须有足够的强度和刚度。

它相对于主体结构有特殊的独立性，又是整体建筑不可分割的一部分。

支承结构既要与主体结构有可靠的连接，又不承担主体结构因变形对幕墙产生的附和作用。

点式支撑结构可以选用单杆式、结构式、平面桁架、预应力拉杆、拉索式等形式。

1铝合金型材、玻璃肋或钢材做的立柱或横梁支承结构承受玻璃表面的荷载，立柱或梁均为拉弯工作状态，荷载以点驳接头的集中荷载传给构件。

2据设计要求，框架可制成直立式或空腹弯弓形式。

点式玻璃幕墙当跨度较大时，单根杆件已无法满足承重荷载和刚度的要求，此时采用此种支承结构。

浅析单元式幕墙在超高层建筑工程中的应用和优势张先超摘要：随着城市的建设与高速发展，楼宇越来越高，济南绿地中心、上海中心大厦632米、北京中国尊大厦、天津周大福大厦500米、沙特阿拉伯的王国塔1000米，这些超高层建筑的外表都采用了单元式幕墙，这充分显示了单元式幕墙在超高层建筑中的应用越来越广泛。

鉴于此，文章重点就单元式幕墙在超高层建筑工程中的应用进行研究分析，以供参考和借鉴。

关键词：单元式幕墙；超高层；建筑工程；应用；优势引言改革开放以来，各行业得到了快速的发展。

对建筑行业而言，建筑工程的环保以及人性化要求不断的提高，建筑技术也走向了较为环保和节能的发展方向，在这种要求下，功能较多、技术较为高档的单元式幕墙就成为了建筑行业的新宠，特别是对于超高层建筑工程而言，单元式幕墙的应用具有更大的优势。

1单元式幕墙概述单元式幕墙主要是指建筑工程施工中，利用墙面板和支撑框架，构建空间单元。

这一过程中，通过与建筑物主体结构进行搭配，能够以单元组合式幕墙和窗间墙单元式幕墙的方式，更好地满足高层建筑实际需要。

单元式幕墙在高层建筑中应用，具有施工简便、管理方便、提升建筑质量的优势，单元式幕墙的具体情况如图1所示。

图1单元式幕墙示意图2单元式玻璃幕墙的优势分析单元式玻璃幕墙是由单元组件组装形成的单元板块相互插接构成的外围护幕墙。

单元式玻璃幕墙是在建筑的主体结构上直接支撑单元组件的竖框，单元组件竖框高度一般为一个楼层高。

单元式玻璃幕墙多采用公、母型材，将每个单元组件的左右框和上下框相互插接分别形成竖向和横向组合杆，用接缝连接各个幕墙单元，从而形成整幅幕墙。

幕墙单元在工厂完成组装，现场完成安装。

在工厂组装过程中，它将玻璃、铝框、保温隔热材料、防水材料及装饰面料组装成幕墙单元，将组装好的幕墙单元运送至施工现场进行吊装装置。

单元式玻璃幕墙将建筑物的外围护墙的保温、隔热、防水等使用功能与建筑物的装饰功能有效地结合起来，因为单元式玻璃幕墙的组装主要是在工厂内进行，在施工现场工作量较小，施工方便快捷、工期较短，并且具有建筑物整体效果明显、装饰特点鲜明、结构性极强的优点。

一、点式幕墙的发展：点式幕墙虽然在1980年已在国内首次使用，但是随着技术的不断成熟、人们物质文化生活水平的提高以及对审美要求的不断追求，国家规范的逐步完善. 在我国到2001年出版行业标准，2003年形成较系统的国家标准，逐渐认识到点式幕墙的美观，开始少量使用点式幕墙是在2000年，直到2003年才开始大量使用，但是点式幕墙的面积多数较小. 直至2005年大型建筑规模的点式幕墙也越来越多，特别是08年的奥运会会馆、2010年的上海世博会和今后各种国际性的盛会越来越多，会展中心、展览馆、大型商业中心、娱乐中心等场所的建设使点式幕墙的发展势头更是一浪高过一浪，每年点式幕墙的用量成倍增长。

同时点式幕墙也一改过去钢结构支撑往拉杆、拉索方向发展，使点式幕墙驳接材料的用量也越越大。

点式幕墙以其通透、美观越来越受欢迎，驳接件的市场前景也越来越好。

点式幕墙越来越成为幕墙装饰行业的发展趋势，甚至内装的发展也向工业化、金属感发展，点式吊顶、点式隔断、点式地板、楼梯、扶手也以其高品质在大型工程的内部中占领很高位置，点式幕墙配件发展大有前途。

点式幕墙在设计上有三种追求:1.体现金属结构的美感；2.体现金属结构的柔性；3.无限通透，玻璃犹如漂浮在空气中。

二、点式幕墙的组成、分类和结构介绍点式幕墙的组成：1.玻璃面板；2.驳接系统；3.支撑结构点式玻璃幕墙按支撑结构分类：1、钢结构支撑式2、肋驳接支撑式3、拉杆支撑式4、拉索支撑式5、单索支撑式6、隐形索支撑式7、自平衡支撑式8、张弦梁支撑式9、组合结构支撑式1、钢结构支撑式（1）单梁结构A、管材-方管、矩形管、圆管B、型材-工字钢、槽钢、T字钢、变截面梁（美化工字钢）、钢板（2）桁架结构A、双柱桁架（平面桁架）—平行弦桁架B、双柱桁架（平面桁架）—鱼腹桁架C、多柱桁架——三角形桁架/四柱桁架（又名笼式桁架）A、焊接式网架1、单梁结构利用材料的抗弯性能抵抗风荷载；2、桁架和网架结构各个杆件为拉压结构,利用材料的拉压性能抵抗荷载。

深圳少年宫点支式弧形玻璃幕墙设计与施工技术引言点支式弧形玻璃幕墙是一种现代建筑外墙装饰技术，在建筑设计中起到了很重要的作用。

本文将以深圳少年宫为例，介绍点支式弧形玻璃幕墙的设计和施工技术。

一、点支式弧形玻璃幕墙的概述点支式弧形玻璃幕墙是一种通过点支钢结构来固定玻璃幕墙的技术。

其独特的弧形设计给建筑赋予了动感和现代感，同时还增强了建筑的抗风压能力和结构稳定性。

二、深圳少年宫的设计方案深圳少年宫是一座位于深圳市的文化建筑，为了体现其现代、动感的特点，设计师采用了点支式弧形玻璃幕墙作为建筑的外墙装饰。

设计方案主要包括以下几个方面：1. 弧形设计设计师通过对建筑的外形进行调整，将其打造成弧形。

这个弧度符合人眼的曲线美学，使整座建筑更加具有现代感和艺术感。

2. 玻璃选材为了满足建筑的安全性和美观性要求，设计师选用了优质的强化玻璃作为幕墙材料。

强化玻璃具有很高的抗风压能力和抗冲击性，同时还能够实现透光效果，使室内外光线平衡。

3. 点支结构设计师利用点支式结构将玻璃幕墙固定在建筑上。

这种结构不仅能够保证幕墙的稳定性，还能够最大限度地减少对视线的遮挡，使整座建筑更加开放明亮。

三、施工技术点支式弧形玻璃幕墙的施工需要采用一定的技术和工艺。

下面将介绍其中几个关键步骤：1. 钢结构制作首先需要制作点支钢结构，这些钢材需要按照设计要求进行切割、焊接和抛光处理，以确保结构的牢固和美观。

2. 玻璃安装在钢结构制作完成后，需要将玻璃逐一安装在点支结构上。

这个过程需要专业的人员操作，确保玻璃与结构的精确配合，并保证安装的牢固性。

3. 密封处理为了防止雨水渗透和保护玻璃，需要对玻璃幕墙进行密封处理。

这个步骤包括使用密封材料填充玻璃与结构之间的缝隙，并对边缘进行防水处理，确保整个玻璃幕墙具有较好的防水性能。

结论点支式弧形玻璃幕墙设计和施工技术在现代建筑装饰中扮演着重要的角色。

通过深圳少年宫的案例，我们可以了解到设计师如何运用这种技术来实现建筑的美观和功能性。

点式玻璃幕墙简介一．什么是点式玻璃幕墙点式玻璃幕墙系指用金属连接件和紧固件将建筑玻璃与金属（或玻璃）支承结构连接成整体的新型组合式建筑结构形式，又称点式无框玻璃幕墙。

它具有其他形式不可替代的优点——更通透、更安全、更灵活，使建筑的现代工艺美、技术美得以尽情地渲泻，因此，她受到广大建筑师们的青睐。

二．点式玻璃幕墙的技术特点建筑点式玻璃幕墙与有框（含隐框、半隐框）玻璃幕墙相比，点式玻璃技术有如下特点：1．通透性好由于大片玻璃是通过几个点与支撑结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2．安全性采用钢化玻璃，玻璃破坏后成“玻璃雨”，不可能出现大片玻璃坠落的严重伤人事故。

3．灵活性好按驳爪可以自由转动，玻璃安装不会产生安装应力，并且可以适应支承结构受载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

建筑点式玻璃技术除大量应用于幕墙工程外，造型各异的采光顶也频频选用它。

此外，用点式玻璃技术做的姿态各异的拦河、连廊、悬排雨蓬和别致的门斗，统统对建筑物产生“点睛”的效果。

4．工艺感强点式结构可以使用多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择供用。

5．环保节能由于建筑点式玻璃追求明快的风格，因而在玻璃的使用上多选择光污染极小的白玻，超白玻和低幅射玻璃，同时辅以室内或室外遮阳系统，在减小甚至杜绝光污染的同时，可大大降低能耗，尤其是使用中空技术后，效果更加明显。

三．点式幕墙支撑结构布置形式1．钢结构支承体系目前采用较多的是鱼腹式钢架，钢桁架、空间钢架等形式。

例：深圳机场、北京植物园等2．全拉杆（索）结构支承体系采用不锈钢拉杆式钢拉索结构，玻璃通过金属连接件与其固定。

在建筑中充分运用机械加工的精度，使构件显得特别精致细巧，十分漂亮。

为了保证拉杆（索）构件均为受拉构件（>0），因此，施工时要予加拉力，这种柔性连接可降低震动时玻璃的破损率。
