塔式超高层建筑单元式幕墙吊装施工技术

超高层单元式幕墙单轨滑移吊装施工工法超高层单元式幕墙单轨滑移吊装施工工法一、前言随着城市建设的迅猛发展，越来越多的超高层建筑出现在我们身边。

而幕墙作为一种重要的外立面装饰材料，尤其对于超高层建筑来说，其施工工法对整体工程质量和进度有着至关重要的影响。

超高层单元式幕墙单轨滑移吊装施工工法作为一种先进的施工方法，具有高效、安全、经济等优点，被广泛应用于超高层幕墙的施工中。

二、工法特点超高层单元式幕墙单轨滑移吊装施工工法具有以下几个特点：1. 灵活高效：采用单轨滑移方式进行幕墙单元吊装，施工速度快，可以有效提高工程进度。

2. 安全可靠：采用机械化操作，减少人工操作的风险，提高安全性；同时，施工过程中有专门的安全措施，确保施工过程的安全。

3. 节约成本：采用单轨滑移方式，减少了悬挑架数量，节约了施工成本；同时该工法施工过程简便，减少了人力成本。

三、适应范围超高层单元式幕墙单轨滑移吊装施工工法适用于各类超高层建筑的幕墙施工，特别适用于较高建筑及复杂地形、地段条件下的施工。

四、工艺原理超高层单元式幕墙单轨滑移吊装施工工法是在施工现场搭建起大型主轨及副轨，利用电动滑车滑移吊装单元幕墙至预定位置的施工方法。

施工过程中，通过拉索、千斤顶等设备将幕墙单元吊装到主轨上，然后利用电动滑车将幕墙单元沿轨道滑移至预定位置。

五、施工工艺1. 搭建主副轨：根据设计要求，在施工现场搭建起主轨和副轨，确保其稳定性。

2. 吊装幕墙单元：利用起重设备吊装幕墙单元，将其吊装至主轨上。

3. 拉索滑移：通过拉索将幕墙单元拽至滑轨上，然后利用电动滑车将其沿轨道滑移至预定位置。

4. 固定幕墙单元：幕墙单元到达预定位置后，对其进行固定，确保施工质量和安全。

六、劳动组织超高层单元式幕墙单轨滑移吊装施工工法需要组织一支技术熟练、经验丰富的施工团队，包括工程师、技术人员、吊装工、安装工等，共同完成施工任务。

七、机具设备该工法所需的机具设备主要包括起重设备、滑轨、电动滑车、拉索、千斤顶等，其中起重设备的选型需要根据具体工程情况确定。

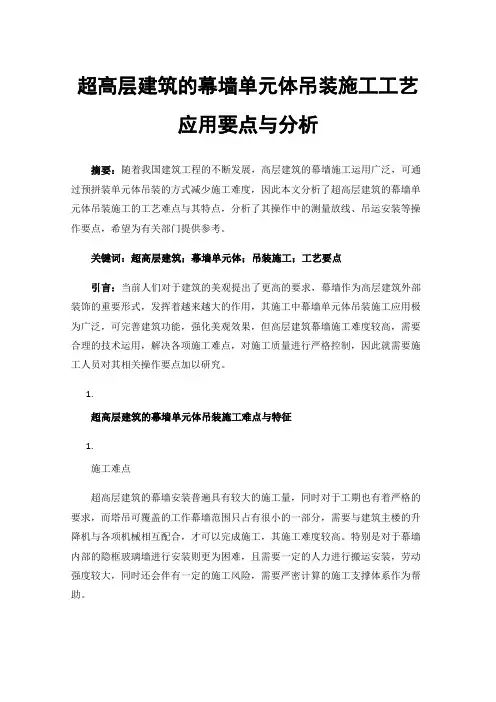

超高层建筑的幕墙单元体吊装施工工艺应用要点与分析摘要：随着我国建筑工程的不断发展，高层建筑的幕墙施工运用广泛，可通过预拼装单元体吊装的方式减少施工难度，因此本文分析了超高层建筑的幕墙单元体吊装施工的工艺难点与其特点，分析了其操作中的测量放线、吊运安装等操作要点，希望为有关部门提供参考。

关键词：超高层建筑；幕墙单元体；吊装施工；工艺要点引言：当前人们对于建筑的美观提出了更高的要求，幕墙作为高层建筑外部装饰的重要形式，发挥着越来越大的作用，其施工中幕墙单元体吊装施工应用极为广泛，可完善建筑功能，强化美观效果，但高层建筑幕墙施工难度较高，需要合理的技术运用，解决各项施工难点，对施工质量进行严格控制，因此就需要施工人员对其相关操作要点加以研究。

1.超高层建筑的幕墙单元体吊装施工难点与特征1.施工难点超高层建筑的幕墙安装普遍具有较大的施工量，同时对于工期也有着严格的要求，而塔吊可覆盖的工作幕墙范围只占有很小的一部分，需要与建筑主楼的升降机与各项机械相互配合，才可以完成施工，其施工难度较高。

特别是对于幕墙内部的隐框玻璃墙进行安装则更为困难，且需要一定的人力进行搬运安装，劳动强度较大，同时还会伴有一定的施工风险，需要严密计算的施工支撑体系作为帮助。

另外，高层建筑中的幕墙单元体施工中，还具有一定的复杂性，需要很多工具与设备的密切配合，特备是在进行接缝拼接时，需要通过对插的方式，按照合理顺序进行安装，避免幕墙的安装中的缝隙过大的问题出现，同时安装过程中还需要通过对相对的部件与主体结构进行同时连接，不应仅仅吊装一侧部件，因此就会依靠大量的垂直运输进行施工，为施工带来较大的风险性，需要施工中各部门人员的精密配合，并严格测量支撑结构与机械使用方式，从而降低施工难点，为施工提供更多的保障[1]。

1.施工特征幕墙的单元体吊装施工可通过在施工升降机内进行拼装，或直接在工厂内部完成各项拼接工作，组成单元体，这类施工组件在工厂中就可以通过多道检验工序控制，其施工精度较高，可以避免大量的施工误差，拥有很高的生产合格率。

超高层单元式幕墙施工工法1．前言单元式幕墙是在框架式幕墙的基础上逐渐形成的一种新的幕墙施工工艺。

主要工艺包括幕墙与主体结构连接预埋件的安装、单元式幕墙的工厂制作、单元式幕墙的现场安装，该施工工艺具有工厂化作业程度高、施工速度快、质量平安可靠、环保节能的优点。

2．工法特点单元式幕墙是在车间内将加工好的各种构件和饰面材料组装成一层或多层楼高的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成幕墙安装。

与传统的框架式幕墙相比拟，单元式幕墙具有以下特点：2.1 单元板块全部在工厂车间内进行组装完成，组装精度高。

2.2 安装速度快，施工周期短，便于成品保护。

2.3 可与土建主体结构同步施工，有利于缩短整体建筑施工周期。

2.4 板块之间采用插接方式连接，抗震能力强。

3．适用范围该工法适用于高层、超高层外墙装饰面积比拟大的办公楼、写字楼等建筑工程。

4．工艺原理单元式幕墙结构的工艺原理是：根据建筑设计效果分格确定单元板块的宽度，根据楼层高度确定单元板块的高度，并在组装厂中制成单元组件，一个单元板块即为一个受力单元。

在工厂制作好的单元板块运至施工现场，吊装与主体预埋件连接，完成幕墙的安装。

5．施工工艺流程及操作要点5.1 施工工艺流程5.2 操作要点5.2.1使用移动小吊车吊装安装步骤：〔1〕单元体板块通过叉车运到安装部位的一层地面并将固定单元体的绳子解开，将吊装扁担下侧的钢丝绳挂到单元体的挂钩上，在没有挂钩的一端采用特制销板插到单元体水槽料内，挂钢丝绳时要使各吊点钢丝绳长度一致并根据单元体的大小及吊点位置的不同随时调整扁担上的吊点位置，以保证起吊后单元体平衡。

〔2〕此时开动小吊车缓缓提升，单元体起吊端随着运输架的转动逐渐上升，当单元架转动至大约50 度左右时，地面操作人员用绳索拉住运输架配合完成单元体脱离运输架。

〔3〕单元体脱离运输架后由专人扶稳单元体以免单元体滑动，吊运速度应控制在〔5㎝/秒〕内，待单元体离地面500mm时，为了防止单元体左右摆动，地面操作人员将单元体板块与起稳定作用的钢丝绳连接在一起。

吊装方案
本工程分为塔楼单元体幕墙施工和裙楼框架幕墙施工，本章重点介绍单元体板块的吊装方法和要点。

第一节整体吊装方案选用
一、环形轨道吊装方案
环形轨道吊装方案主要用于外形规整，竖向无进出变化的常规高层建筑，同时采用双轨或多轨组合系统，可同时完成板块竖向垂直运输、板块安装以及外挂吊篮上人辅助施工等多项工作。

二、移动蜘蛛吊车方案
移动蜘蛛吊车臂长伸缩和角度旋转比较灵活，主要用于建筑不规则部位的板块吊
装。

第二节特殊部位吊装方案
塔吊在幕墙的安装中一般不使用，只有特殊情况才用塔吊进行安装，例如大型采光顶和超高层顶部收口部位。

一、塔吊安装
本工程屋顶设备层部位单元体用塔吊直接安装最为方便，单元板块直接从地面起吊，不用二次倒运（下部楼层幕墙已经封闭，无法从楼层内运出），安装人员人员可站在内侧脚手架上进场板块安装（脚手架在进行钢结构安装时已经搭设完毕）。

二、悬臂吊车安装
在塔楼不能配合安装的情况下，可在核心筒位置架设悬臂吊，然后用悬臂吊进行板块运输和安装。

悬臂吊设备为我司发明专利，专门用于超高层建筑的板块吊装和运输工作。

第三节单元体板块起吊点方案一、地面起吊
1-6层单元体从地面直接起吊。

二、楼层内起吊
6层以上单元体从楼层内起吊，减少安装过程中的垂直运输时间，同时减少材料都施工场地的占用。

第四节单元体挂钩方案
单元体挂钩为我司专门针对单元体构造设计的专用构件，其主要的工作原理是利用单元体上横梁外檐的凹槽进行受力，用螺栓锁紧后不宜脱了，同时拆卸方便。

在起吊时除了挂钩正常受力以外，还单独附加一道钢丝保护绳，万一挂钩系
统出现脱了，钢丝绳也可以将板块挂住，防止板块坠落到地面。

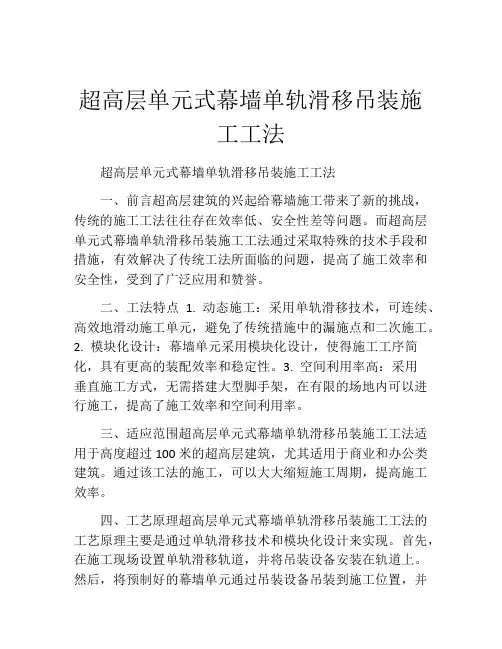

超高层单元式幕墙单轨滑移吊装施工工法超高层单元式幕墙单轨滑移吊装施工工法一、前言超高层建筑的兴起给幕墙施工带来了新的挑战，传统的施工工法往往存在效率低、安全性差等问题。

而超高层单元式幕墙单轨滑移吊装施工工法通过采取特殊的技术手段和措施，有效解决了传统工法所面临的问题，提高了施工效率和安全性，受到了广泛应用和赞誉。

二、工法特点 1. 动态施工：采用单轨滑移技术，可连续、高效地滑动施工单元，避免了传统措施中的漏施点和二次施工。

2. 模块化设计：幕墙单元采用模块化设计，使得施工工序简化，具有更高的装配效率和稳定性。

3. 空间利用率高：采用垂直施工方式，无需搭建大型脚手架，在有限的场地内可以进行施工，提高了施工效率和空间利用率。

三、适应范围超高层单元式幕墙单轨滑移吊装施工工法适用于高度超过100米的超高层建筑，尤其适用于商业和办公类建筑。

通过该工法的施工，可以大大缩短施工周期，提高施工效率。

四、工艺原理超高层单元式幕墙单轨滑移吊装施工工法的工艺原理主要是通过单轨滑移技术和模块化设计来实现。

首先，在施工现场设置单轨滑移轨道，并将吊装设备安装在轨道上。

然后，将预制好的幕墙单元通过吊装设备吊装到施工位置，并进行固定。

最后，利用滑移技术，将吊装设备沿着轨道滑动，依次安装下一个幕墙单元，如此往复，直至完成整个幕墙的施工。

五、施工工艺1. 准备工作：施工前需要进行现场勘察、制定施工方案、确定吊装轨道位置等准备工作。

2. 吊装设备安装：将吊装设备安装在轨道上，并进行调试和检验，确保其正常运行。

3. 幕墙单元吊装：将预制的幕墙单元通过吊装设备进行吊装，并完成安装和固定。

4. 滑移施工：利用滑移技术，将吊装设备沿着轨道滑动，依次安装下一个幕墙单元，如此往复，直至完成整个幕墙的施工。

5. 完工验收：对施工完成的幕墙进行验收，确保其质量符合设计要求。

六、劳动组织超高层单元式幕墙单轨滑移吊装施工工法需要合理组织施工人员，包括项目经理、施工队长、吊装操作人员、维护人员等。

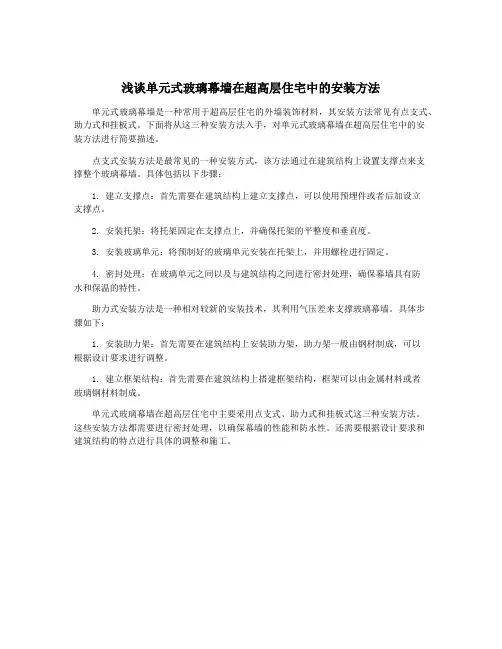

浅谈单元式玻璃幕墙在超高层住宅中的安装方法
单元式玻璃幕墙是一种常用于超高层住宅的外墙装饰材料，其安装方法常见有点支式、助力式和挂板式。

下面将从这三种安装方法入手，对单元式玻璃幕墙在超高层住宅中的安
装方法进行简要描述。

点支式安装方法是最常见的一种安装方式，该方法通过在建筑结构上设置支撑点来支
撑整个玻璃幕墙。

具体包括以下步骤：
1. 建立支撑点：首先需要在建筑结构上建立支撑点，可以使用预埋件或者后加设立
支撑点。

2. 安装托架：将托架固定在支撑点上，并确保托架的平整度和垂直度。

3. 安装玻璃单元：将预制好的玻璃单元安装在托架上，并用螺栓进行固定。

4. 密封处理：在玻璃单元之间以及与建筑结构之间进行密封处理，确保幕墙具有防
水和保温的特性。

助力式安装方法是一种相对较新的安装技术，其利用气压差来支撑玻璃幕墙。

具体步
骤如下：
1. 安装助力架：首先需要在建筑结构上安装助力架，助力架一般由钢材制成，可以
根据设计要求进行调整。

1. 建立框架结构：首先需要在建筑结构上搭建框架结构，框架可以由金属材料或者
玻璃钢材料制成。

单元式玻璃幕墙在超高层住宅中主要采用点支式、助力式和挂板式这三种安装方法。

这些安装方法都需要进行密封处理，以确保幕墙的性能和防水性。

还需要根据设计要求和
建筑结构的特点进行具体的调整和施工。

一、工程概况本工程为XX大厦幕墙工程，大厦总高度为XX米，属于超高层建筑。

幕墙采用单元式幕墙系统，由单元板块组成。

单元板块尺寸为宽XX米、高XX米，总共有XX块。

施工内容包括单元板块的吊装、安装、连接和密封等。

二、施工准备1. 技术准备（1）组织设计人员对现场安装工人进行技术交底，熟悉单元式幕墙的技术结构特点，详细研究施工方案，熟悉质量标准，使工人掌握每个工序的技术要点。

（2）项目经理组织相关人员对施工人员进行培训，确保施工人员具备相应的操作技能和安全生产意识。

2. 材料准备（1）单元板块：按照设计要求，提前在工厂加工完成，确保板块尺寸、形状、材质等符合要求。

（2）连接件：根据设计要求，提前采购符合规格的连接件，确保连接件的强度和耐久性。

（3）密封材料：选择符合要求的密封材料，确保幕墙的密封性能。

3. 机械设备准备（1）吊装设备：采用20米固定悬臂吊进行单元板块的垂直运输，吊装过程中需确保吊装设备稳定可靠。

（2）安装设备：采用小吊车进行单元板块的安装，同时采用吊篮辅助安装，确保安装精度和安全性。

三、施工工艺1. 吊装（1）将单元板块运输至接料平台，由吊装设备将其吊运至楼层指定位置。

（2）在楼层内设置临时支撑，确保单元板块在吊装过程中的稳定。

2. 安装（1）将单元板块放置在楼层指定位置，采用小吊车和吊篮进行安装。

（2）调整单元板块的位置，使其与相邻板块平行、垂直，确保安装精度。

3. 连接（1）按照设计要求，将连接件安装到位，确保连接件紧固、平整。

（2）连接件之间的缝隙采用密封材料填充，确保密封性能。

4. 密封（1）对单元板块的接缝进行密封处理，确保密封性能。

（2）对幕墙的阴阳角、转角等部位进行特殊处理，确保密封效果。

四、质量保证措施1. 严格按照设计要求和质量标准进行施工，确保单元板块的尺寸、形状、材质等符合要求。

2. 加强施工过程中的质量控制，对吊装、安装、连接和密封等工序进行严格检查。

3. 对施工人员进行培训，提高其操作技能和安全生产意识。

超高层单元体幕墙施工工法超高层单元体幕墙施工工法一、前言超高层建筑的日益发展对幕墙施工工法提出了更高要求，超高层单元体幕墙施工工法应运而生。

本文将详细介绍超高层单元体幕墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，希望能给读者提供有益的参考。

二、工法特点超高层单元体幕墙施工工法具有以下特点：1. 单元体加工工艺优化，适应超高层建筑的特殊需求。

2. 采用工厂化生产，提高施工效率。

3. 施工速度快，能够缩短工期。

4. 施工质量高，可保证幕墙的稳定性和安全性。

5. 满足绿色建筑要求，可实现节能减排。

三、适应范围超高层单元体幕墙施工工法适用于超高层建筑的外墙装饰，包括商业综合体、办公楼、酒店等各种建筑类型。

它们的共同特点是楼高较高，需要稳定的幕墙结构和优质的外观效果。

四、工艺原理超高层单元体幕墙施工工法通过工厂化生产单元体，再将单元体吊装至建筑结构上进行组装。

其工艺原理基于以下几个方面：1. 幕墙单元体的设计与制作。

2. 单元体与主体结构的连接方式。

3. 单元体的吊装和安装。

五、施工工艺超高层单元体幕墙施工工法的施工工艺通常包括以下几个阶段：1. 工地准备，包括场地清理、安全设施搭建等。

2. 幕墙单元体的制作和加工，包括铝合金框架的制作、玻璃幕墙的加工等。

3. 幕墙单元体的吊装和安装，包括吊装绳索的设置、吊装机械的使用等。

4. 单元体之间的连接，包括连接件的安装、密封胶的使用等。

5. 幕墙的验收和调试，包括检查幕墙的平整度、密封性等。

六、劳动组织超高层单元体幕墙施工工法需要合理的劳动组织，保证施工过程的顺利进行。

劳动组织应包括各个施工环节的分工和协调，合理分配人力资源，确保施工人员的安全和效率。

七、机具设备为了实施超高层单元体幕墙施工工法，需要使用以下机具设备：1. 吊装机械，如塔式起重机、吊车等。

2. 切割设备，如铝合金切割机、玻璃切割机等。

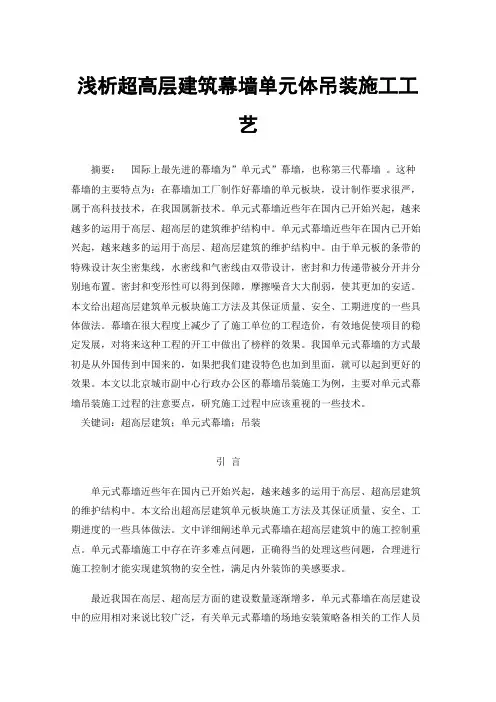

浅析超高层建筑幕墙单元体吊装施工工艺摘要：国际上最先进的幕墙为”单元式”幕墙，也称第三代幕墙。

这种幕墙的主要特点为：在幕墙加工厂制作好幕墙的单元板块，设计制作要求很严，属于高科技技术，在我国属新技术。

单元式幕墙近些年在国内已开始兴起，越来越多的运用于高层、超高层的建筑维护结构中。

单元式幕墙近些年在国内已开始兴起，越来越多的运用于高层、超高层建筑的维护结构中。

由于单元板的条带的特殊设计灰尘密集线，水密线和气密线由双带设计，密封和力传递带被分开并分别地布置。

密封和变形性可以得到保障，摩擦噪音大大削弱，使其更加的安适。

本文给出超高层建筑单元板块施工方法及其保证质量、安全、工期进度的一些具体做法。

幕墙在很大程度上减少了了施工单位的工程造价，有效地促使项目的稳定发展，对将来这种工程的开工中做出了榜样的效果。

我国单元式幕墙的方式最初是从外国传到中国来的，如果把我们建设特色也加到里面，就可以起到更好的效果。

本文以北京城市副中心行政办公区的幕墙吊装施工为例，主要对单元式幕墙吊装施工过程的注意要点，研究施工过程中应该重视的一些技术。

关键词：超高层建筑；单元式幕墙；吊装引言单元式幕墙近些年在国内已开始兴起，越来越多的运用于高层、超高层建筑的维护结构中。

本文给出超高层建筑单元板块施工方法及其保证质量、安全、工期进度的一些具体做法。

文中详细阐述单元式幕墙在超高层建筑中的施工控制重点。

单元式幕墙施工中存在许多难点问题，正确得当的处理这些问题，合理进行施工控制才能实现建筑物的安全性，满足内外装饰的美感要求。

最近我国在高层、超高层方面的建设数量逐渐增多，单元式幕墙在高层建设中的应用相对来说比较广泛，有关单元式幕墙的场地安装策略备相关的工作人员广泛的关注起来，它和建筑构造、场地、设施施工安全性、工期、造价、工程的连接度等很多条件密切相关。

主要技巧含有幕墙和主要结构以及预埋件的装配、单元式幕墙的研制成果、单元式幕墙的场地安装，这个施工技术有着工厂化施工程度高、工程工期短、质量安全稳固、绿色环保的特点。
