玻璃幕墙案例
玻璃幕墙是现代建筑中常见的一种外墙装饰材料，它不仅可以美化建筑外观，
还可以提高建筑的采光性能和节能效果。
下面我们就来看几个玻璃幕墙的典型案例。
首先，我们来看上海中心大厦。
上海中心大厦是一座超高层建筑，整个外墙采
用了大面积的玻璃幕墙装饰。
这种设计不仅使建筑外观现代化，还能够充分利用自然光线，减少对室内照明的依赖，从而节约能源。
同时，玻璃幕墙的设计也增强了建筑的通透感，让整个建筑更加开放和宽敞。
其次，迪拜的哈利法塔也是一个著名的玻璃幕墙案例。
哈利法塔是世界上最高
的建筑，其外墙覆盖了大量的玻璃幕墙，从远处望去，整个建筑就像一根巨大的水晶塔一样闪耀着光芒。
玻璃幕墙不仅让建筑外观更加现代化和独特，还能够反射阳光，减少建筑内部的热量，提高建筑的节能性能。
最后，我们来看一些低层建筑的玻璃幕墙案例。
比如一些商业综合体、写字楼
等建筑，它们也常常采用玻璃幕墙来装饰外墙。
这种设计不仅可以提高建筑的档次和吸引力，还可以让建筑内部更加明亮和通透，提高工作和生活的舒适度。
总的来说，玻璃幕墙作为一种现代建筑装饰材料，不仅在高层建筑中有着广泛
的应用，也在一些低层建筑中越来越受到青睐。
它的设计不仅美观大方，而且还能够提高建筑的采光性能和节能效果，是一种非常理想的建筑外墙装饰材料。
希望通过这些案例的介绍，能够给大家带来一些启发，为今后的建筑设计和装饰提供一些参考。
浅谈单元式玻璃幕墙在超高层住宅中的安装方法单元式玻璃幕墙是一种常见的幕墙形式，其特点是将整片玻璃板事先加工成单元，然后再进行安装。
在超高层住宅中，单元式玻璃幕墙的安装方法有以下几种：一、吊装安装吊装安装是单元式玻璃幕墙安装的常用方法之一。
在超高层住宅建筑中，由于建筑高度较大，一般无法使用普通的手工安装方法，而需要使用吊车等起重设备来进行安装。
需要将预先加工好的单元式玻璃板通过吊车等起重设备吊装到指定位置。
然后，通过专门的吊装工具将单元式玻璃板固定在幕墙系统的铝合金龙骨上，以确保其牢固稳定。
吊装安装的优点是安全快速，可以大大缩短安装时间，并能够适应超高层建筑的高度需求。
吊装安装需要专业的操作和设备支持，成本较高。
二、模块化安装将预先加工好的单元式玻璃板组装成一个个模块，每个模块的尺寸通常较小，方便运输和安装。
然后，将这些模块按照设计要求逐一安装在幕墙系统的铝合金龙骨上。
模块化安装的优点是安装过程相对简单且容易控制，适用于各种形状和尺寸的建筑。
模块化安装还可以提前进行加工和质量检查，确保安装质量。
三、湿法安装湿法安装是一种常见的单元式玻璃幕墙安装方法。
湿法安装是指通过密封胶将单元式玻璃板与铝合金龙骨连接起来，形成密封的空腔结构。
在湿法安装中，在铝合金龙骨上涂抹密封胶。
然后，将预先加工好的单元式玻璃板放置在铝合金龙骨上，并施加适当的压力，使其与密封胶充分接触并形成密封结构。
湿法安装的优点是密封性好，能够抵御风雨和噪音的侵入，提高建筑的舒适度。
湿法安装需要较长的施工周期，并且安装过程中需要严格控制硅胶的使用和施压力度，以确保安装质量。
单元式玻璃幕墙在超高层住宅中的安装方法有吊装安装、模块化安装和湿法安装。
不同的安装方法适用于不同的项目需求，建筑设计方需要根据实际情况选择最适合的安装方法，并注意控制施工质量和安全风险。
超高层幕墙施工方案1. 引言幕墙作为现代建筑中的重要构件，不仅具备美观的外观效果，还承担着防水、保温、隔热等功能。
在超高层建筑中，幕墙的施工方案更加复杂，因为要考虑到建筑的高度、风压、地震等因素。
本文将介绍超高层幕墙施工方案的设计和实施步骤。
2. 设计方案2.1 结构设计在超高层建筑的幕墙设计中，结构设计是一个核心部分。
主要包括幕墙的材料选择、幕墙的形式、幕墙系统的布置等。
在设计阶段，需要考虑到超高层建筑的风压、地震等因素，选择适合的材料和系统。
一般常见的超高层幕墙结构包括单层幕墙、双层幕墙和三层幕墙。
2.2 材料选择超高层幕墙材料的选择应考虑到建筑的高度、使用环境、维护成本等因素。
常见的幕墙材料包括玻璃、铝板、石材等。
在超高层建筑中，通常使用大尺寸的玻璃幕墙，以提高建筑的采光性和景观效果。
同时，需要选择高强度和抗风压的铝合金材料，以保证幕墙的安全性。
2.3 幕墙系统布置超高层建筑的幕墙系统的布置需要考虑到施工的便利性、幕墙的整体性和建筑的美观性。
一般常见的幕墙系统包括带隔热层的幕墙、悬挂式幕墙和蓝腔幕墙等。
根据建筑的特点和需求，选择适合的系统布置，确保幕墙的稳定性和美观度。
3. 实施步骤3.1 前期准备在实施超高层幕墙施工方案之前，需要进行详细的前期准备工作。
包括施工方案的制定、施工流程的安排、施工材料和设备的采购等。
同时，要进行相关的技术交流和沟通，确保整个施工过程的顺利进行。
3.2 施工准备在施工前，需要进行施工现场的准备工作。
包括搭建工地围挡、施工设备的安装、施工材料的堆放等。
同时，要进行相关的安全培训和施工计划的制定，确保施工现场的安全性和施工工期的合理性。
3.3 幕墙安装幕墙的安装是整个施工过程中最关键的环节。
在超高层幕墙安装中，需要采取特殊的施工方法和设备，确保幕墙的稳定性和安全性。
幕墙的安装顺序应根据施工方案进行安排，一般从下往上进行，逐层安装。
3.4 检验和维护在幕墙安装完成后，需要进行全面的检验。
超高层建筑组合幕墙设计与施工技术浅谈摘要：在城市化进程中，一座座大型、超高层组合幕墙建筑雨后春笋般拔地而起，给城市带来现代、时尚的气息，成为城市的地标建筑。
基于此，本文介绍了超高层建筑中组合幕墙的设计理念和施工技术要点。
关键词：超高层；建筑；组合幕墙；技术；中图分类号：tu972随着建筑设计与施工技术的发展，超高层建筑对幕墙使用提出更高的要求，幕墙被广泛应用到越来越多的超高层建筑中，这同时促使了幕墙设计朝着新材料、新技术和新结构等方向发展。
建筑幕墙由金属构架与板材组成、不承担主体机构荷载与作用的建筑外围护结构，根据面材进行分类，可分为玻璃幕墙、金属幕墙、石材幕墙和组合幕墙。
一、超高层建筑与组合幕墙特点超高层建筑指40层以上，高度在100米以上的建筑物。
目前超高层建筑多为一个地区的地标性建筑，所以外墙设计成为建筑工程的重点和亮点。
一般超高层建筑的幕墙设计，除了考虑外形美观、保温避光等因素外，还会考虑施工方便、经济实用等因素，所以多采用组合幕墙的设计理念。
所谓组合幕墙，就是板材为玻璃、金属、石材等不同板材组成的建筑幕墙。
组合幕墙具有以下特点：1、造型美观，装饰效果好。
幕墙打破了传统的建筑造型模式，窗与墙在外形上没有了明显的界线，从而丰富了建筑造型。
2、质量轻，抗震性能好。
幕墙材料的质量一般每平方米在30～50㎏，是混凝土墙板的1/5～1/7，大大减轻了围护结构的自重。
3、施工安装简便，工期较短。
幕墙构件大部分是在工厂加工而成的，因而减少了现场安装操作的工序。
4、维修方便。
幕墙构件多由单元构件组合而成，局部有损坏是可以很方便地维修或更换，从而延长了幕墙的使用寿命。
幕墙是外墙轻型化、工厂化、装配化、机械化较理想的形式，因此在现代大型建筑和高层建筑上得到了广泛应用。
二、组合幕墙的组成分类及特征按照幕墙所采用的饰面材料通常有以下类型：1、玻璃幕墙玻璃幕墙主要是应用玻璃这种饰面材料，覆盖在建筑物的表面的幕墙。
超高层建筑单元式玻璃幕墙轨道吊装施工工法超高层建筑单元式玻璃幕墙轨道吊装施工工法一、前言随着城市化进程的推进，超高层建筑的兴建越来越普遍。
而单元式玻璃幕墙作为一种常见的外墙装饰材料，因其美观、隔音隔热性能好，逐渐成为超高层建筑的首选。
然而，由于超高层建筑的高度和复杂性，传统的玻璃幕墙施工方式已经不适用。
为此，超高层建筑单元式玻璃幕墙轨道吊装施工工法应运而生。
二、工法特点超高层建筑单元式玻璃幕墙轨道吊装施工工法是一种采用特殊轨道与吊车结合的施工方式。
其特点如下：1. 提高施工效率：通过在建设现场设置轨道，将单元式玻璃幕墙进行吊装，提高了施工的效率，减少了人力和时间成本。
2. 提高安全性：单元式玻璃幕墙较大且重量较重，采用轨道吊装可以减少人员搬运精细操作的风险，确保工人安全。
3.便于维护：由于采用模块化设计，安装和维护过程简便，并且可以根据需要方便地更换单元玻璃。
4. 适用性广：适用于各种高层建筑，如写字楼、酒店、商场等。
三、适应范围超高层建筑单元式玻璃幕墙轨道吊装施工工法适用于高度在100米以上的建筑，特别适用于超高层建筑，可以灵活应对不同形状和尺寸的建筑。
四、工艺原理超高层建筑单元式玻璃幕墙轨道吊装施工工法的工艺原理是通过在建设现场搭建轨道，将预先组装好的单元式玻璃幕墙进行吊装安装。
具体工艺包括：1. 建造现场：在建设现场搭建起适应建筑高度的轨道结构，在施工现场进行玻璃幕墙的吊装施工。
2. 分段位置设置：根据设计要求，确定玻璃幕墙的分段位置，在吊装过程中依次进行安装。
3. 吊装玻璃幕墙：利用吊车与轨道结合，将事先组装好的玻璃幕墙单元从地面吊装至相应的位置，并逐一安装固定。
4. 检验与调整：吊装完成后，对安装好的玻璃幕墙进行检验，调整以确保安装正确。
五、施工工艺1. 施工准备：搭建起适应建筑高度的轨道结构，准备好吊装设备。
2. 分段安装：根据设计要求和施工图纸确定分段位置，将玻璃幕墙单元从地面吊装至相应的位置，并进行固定。

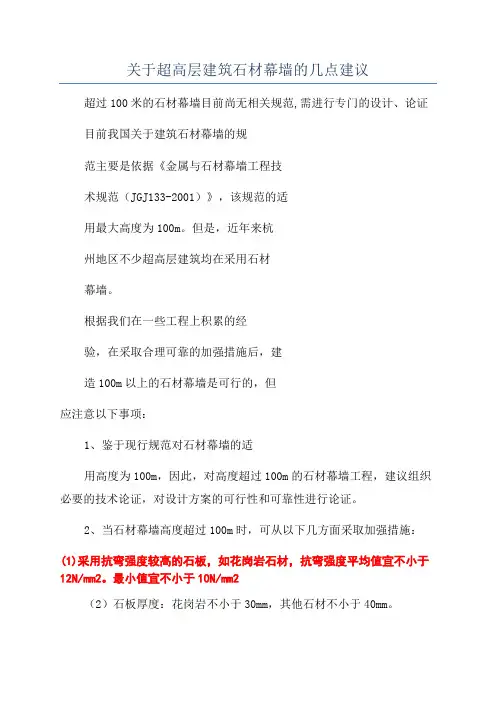

关于超高层建筑石材幕墙的几点建议超过100米的石材幕墙目前尚无相关规范,需进行专门的设计、论证
目前我国关于建筑石材幕墙的规
范主要是依据《金属与石材幕墙工程技
术规范（JGJ133-2001）》，该规范的适
用最大高度为100m。
但是，近年来杭
州地区不少超高层建筑均在采用石材
幕墙。
根据我们在一些工程上积累的经
验，在采取合理可靠的加强措施后，建
造100m以上的石材幕墙是可行的，但
应注意以下事项：
1、鉴于现行规范对石材幕墙的适
用高度为100m，因此，对高度超过100m的石材幕墙工程，建议组织必要的技术论证，对设计方案的可行性和可靠性进行论证。
2、当石材幕墙高度超过100m时，可从以下几方面采取加强措施：
(1)采用抗弯强度较高的石板，如花岗岩石材，抗弯强度平均值宜不小于12N/mm2。
最小值宜不小于10N/mm2
（2）石板厚度：花岗岩不小于30mm，其他石材不小于40mm。
（3）花岗岩石板宜采用背栓连接；150m以上时应采用背栓连接；其他石板应采用背栓连接。
（4）采用注胶式板缝时花岗岩石板背部宜加贴玻璃纤维布等材料以防石板破碎坠落；其他种类石板背部及采用胶条嵌缝和开放式板缝时的石板背面，均应加贴玻璃纤维布。
（5）附着于主板上的小块石板应设应设金属件与主板连接，宜采用角码背栓连接；造型线条、窗口上方的倒挂石板宜采用铝蜂窝复合石板，采用实心石板时应采用背栓连接。
（6）石材幕墙下方一定范围内宜设置绿化、水池等隔离带，不宜设置停车位和可能吸引行人停留的商业设施；出入口位置上方宜设雨篷。
超高层建筑玻璃幕墙施工技术规程简介超高层建筑玻璃幕墙是现代建筑中常见的外墙形式之一，其在建筑外观、隔热、采光等方面具有独特的优势。
因此，施工过程中需要遵循一定的技术规程以确保施工质量和安全性。
设计与选材1. 设计原则•超高层建筑玻璃幕墙设计应符合国家相关规范和标准，确保结构稳定、安全可靠。
•幕墙设计要考虑建筑外观美观性和功能性的平衡，同时进行风压、自重和温差等方面的力学计算和结构优化。
2. 材料选用•玻璃选择应满足强度、透光性、保温性和安全性等要求。
常用的玻璃有钢化玻璃、夹层玻璃和中空玻璃。
•幕墙骨架材料可以选用铝合金、钢材或者合成材料，骨架的选择应考虑承载力、耐腐蚀性和施工的便利性。
施工工艺1. 幕墙模块化设计与制造•幕墙模块化设计可以提高施工效率和质量，并方便维护和更换。
•模块化制造时，要注意规范模块尺寸和连接方式，确保安装时的稳定性和结构的密封性。
2. 幕墙骨架的安装与连接•幕墙骨架的安装要严格按照设计要求进行，保证结构的牢固性。
•骨架的连接要采用高强度的连接件，以确保骨架的整体稳定性。
3. 玻璃的安装与密封•玻璃的安装要注意避免玻璃的损坏和破碎，可以采用吸盘、吊装设备等辅助工具进行安装。
•玻璃的密封要使用专用的密封胶进行，确保幕墙的防水性和保温性。
4. 幕墙系统的检测与调整•幕墙安装完成后，要进行全面的检测，包括幕墙的垂直度、平整度、密封性等方面。
•如果出现问题，要及时调整和修复，确保幕墙的正常使用和长期稳定。
施工安全1. 施工组织与管理•幕墙施工前要进行详细的方案编制和现场实施计划，确保施工的有序进行。
•施工现场要设置明显的警示标志，防止人员误入危险区域。
2. 高空作业安全•高空作业要选用合适的人员和设备，并进行必要的培训和安全防护。
•在高空作业过程中，要使用安全绳和安全网进行保护，确保人员的安全。
3. 紧急救援与逃生通道•幕墙施工现场要设置紧急救援设备和逃生通道，以应对突发事故。
•施工人员要熟悉逃生通道的位置和使用方法，确保在紧急情况下能够安全撤离。
超高层建筑单元式玻璃幕墙轨道吊装施工工法一、前言超高层建筑单元式玻璃幕墙轨道吊装施工工法是一种高效、安全、稳定的玻璃幕墙施工方法。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行介绍。
二、工法特点超高层建筑单元式玻璃幕墙轨道吊装施工工法采用模块化的装配方式，利用吊装设备将整块玻璃幕墙单元提升至指定位置，再将玻璃单元与结构体安装连接。
工法具有施工速度快、效率高、质量可控、安全稳定等特点。
三、适应范围该工法适用于高层建筑的玻璃幕墙施工，特别适用于超高层建筑。
施工前需要对建筑结构和设计要求进行详细分析，确保施工工法的适用性和可行性。
四、工艺原理该工法以降低施工风险、提高施工效率为目标，通过提前成型和组装的玻璃幕墙单元，通过吊装设备将其提升到指定位置，然后与建筑结构连接，形成玻璃幕墙。
根据工程实际情况，采取相应的技术措施，确保施工工艺与实际工程之间的联系。
五、施工工艺施工工艺包括准备工作、制作玻璃幕墙单元、吊装安装、连接固定、质量检验等阶段。
具体工艺包括设计方案确定、材料清单编制、制作玻璃幕墙单元、吊装单元至指定位置、连接固定、质量检验等步骤，每个阶段都需要按照施工要求进行操作。
六、劳动组织在施工过程中，需要建立合理的劳动组织，包括项目经理、技术负责人、施工人员等。
每个人员都要按照责任分工进行工作，确保施工进度和质量。
七、机具设备施工过程中需要使用吊装设备、连接工具、质量检测设备等。
吊装设备包括起重机、托盘、吊装绳等；连接工具包括螺栓、焊接设备等；质量检测设备包括水平仪、量具等。
八、质量控制施工过程中需要对每个阶段的质量进行控制，包括原材料的质量检验、制作过程的质量控制、安装过程的质量检验等。
通过严格控制质量，确保施工过程中的质量达到设计要求。
九、安全措施施工中需要注意安全事项，包括施工人员的安全防护、吊装设备的安全操作、玻璃幕墙单元的安全保护等。
幕墙的专业知识点总结幕墙的分类：1.单层高层幕墙适用于建筑高度在80m以下，一般用于多层建筑。
其构造系统包括通条型、扇条型、玻璃幕墙。
通条幕墙是由直杆、横隔架、玻璃板和铝合金构成。
扇条幕墙是由直杆、扇条、横隔架、玻璃和铝合金构成。
2.双层高层幕墙适用于40～80m高的多层建筑。
内部构造一般采用隔热玻璃、中空玻璃或绝热铝塑板。
外部构造一般采用镀膜玻璃、钢化玻璃、反射玻璃或者玻璃镜。
3.双层超高层幕墙适用于超过80m以上的高层建筑。
基本上采用双层幕墙形式，内层使用中空玻璃和钢化玻璃，外层采用隔热及抛光玻璃。
4.单层低层幕墙适用于建筑高度在20m以下的建筑，其结构多采用铝合金或者塑钢隔热型材，玻璃则采用玻璃镜或夹胶玻璃。
丰富的表面效果一般建筑幕墙采用钢化玻璃、夹胶玻璃、中空玻璃或镀膜玻璃等。
幕墙在设计上主要考虑到幕墙矩形的大小和位置，以及玻璃的类型和颜色。
幕墙玻璃通过玻璃单元构件形式和多样的连接方式，在玻璃外表面绘制花纹和刻痕，或为保温加铝膜被，并采用不同的玻璃厚度满足外部的装饰效果，从而实现不同的护温效果。
充分考虑了玻璃在外形和性能上的多样性，满足了建筑的功能和装饰的要求。
实现透光性幕墙的设计中要充分考虑到建筑物的采光、视野、风景和外界气氛感应。
随着建筑的日常使用和不同的时间段，需要对透光性进行控制。
根据这些外界因素，幕墙的设计应满足不同气氛的要求，满足日常使用的透光需求。
一方面，在设计上考虑使用传统材料玻璃，特别是安装有夹层玻璃的设计，以确保厚度足够稳固。
另一方面，还考虑采用新型复合材料和机构设计，以实现透光性和外观的变化。
保温节能幕墙能实现保温节能效果主要有以下方式：一是采用厚度和种类不同的玻璃单元，进行层层组合，增强隔热效果；二是考虑到环境温度等因素，在夹层玻璃和玻璃外预留适当的温度差，在不同的时间段中适应不同的节能身效。
除此之外，幕墙还通过前空后填的组合形式，采用中空玻璃加入现代聚氨酯、复合纸板和铜氨纤维的隔热者。
摘要:
目前,超高层建筑的幕墙具有如下三个特点:高度向上延伸,承受更大的风压、地震力和温度作用；采用多种多样的面板材料和幕墙新的做法；新的幕墙体系如双层幕墙和光伏幕墙在超高层建筑中得到应用。
本文主要介绍高度30O米以上的一些超高层建筑幕墙的特点。
关键词:超高层建筑建筑幕墙单元式幕墙非光滑表面光伏幕墙双层幕墙
一、超高层建筑都采用单元式幕墙
高度超过3OO米的超高层建筑要承受更大的风力、地震力和温度变化的影响,主体结构会产生更大的竖向变形,这些因素会使幕墙相应要承受更大的内力和位移。
加之要求幕墙装配精确、运输方便、并尽量减少现场安装工作量,因此超高层建筑的幕墙都会首先选用单元
式幕墙。
目前已经建成最高的建筑是迪拜哈里法塔,高度828米,幕墙总面积13万平方米,其中玻璃幕墙10万平方米。
幕墙所用的玻璃、铝型材均由中国供应;幕墙由中国技术工人指导安装。
共分23566个单元板块,21种板型。
外玻璃为8毫米超白银灰镀膜,内玻璃超白LOW-E 双6毫米夹胶,明框,带不锈钢竖向装饰条(图1-图3),幕墙总造价RMB8亿元,工期3O个月,于20O9年9月完工。
正在设计的迪拜一号大楼由高度为1OOO米、80O米和6OO米的三座建筑相连而成,玻璃幕墙单元三角形划分(图4、图5)。
台北国际金融中心(1O1大楼)建筑高度448米,桅杆顶高度5O8米。
外形是八个相叠的“斗”,寓意“才高八斗”。
采用银灰色明框单元式
玻璃幕墙(图6、图7)
与之相应的上海环球金融中心高492米,外玻璃双8毫米夹胶,内玻璃8毫米,三片玻璃均采用半钢化以减少自爆。
单元式板块(图8、
图9）
上海中心是我国在建的最高建筑之一，127层。
高632米，立面层螺旋形，共旋转120度。
由螺旋双曲线的夹胶玻璃外幕墙和圆柱面的中空玻璃内幕墙组成，内外幕墙距离较远。
为拟合外幕墙的复杂曲面，采用鳞片叠瓦的立体单元（图10--图12）。
而另一座在建的广州东塔高达540米，采用了带装饰竖条的单元玻璃幕墙（图13--图
15）。
广东国际金融中心与广州东塔的位置对称广州新轴线，高440米，采用半钢化中空玻璃，隐框单元。
外玻璃为双8毫米夹胶，内玻璃10毫米三片玻璃均为半钢化。
一般板块尺寸1.5米*4.5米。
最大板块为2.0米*6.0米如果采用一般结构胶，即使是一般板块，胶囊宽度也要达到55毫米，形成板块间140毫米的“黑框”，建筑师和业主无法接受。
经过三次专家论证，采用了高强度硅酮结构密封胶S911，胶囊宽度较少到27毫米，胶囊厚度由19毫米减至12毫米，满足了建筑设计师的要求（图16、图17）而且用胶囊量减少了70%。
深圳京基大厦高441米，全部采用单元式玻璃幕墙。
顶部拱形弯顶是巨大的共享空间，为减少太阳辐射产生的室内温升，有利于夜晚散热，用高反射XIR胶片夹胶的夹层玻璃代替通用的夹胶中空玻璃，减轻自重，更好的满足了节能要求。
莫斯科联邦大厦建筑高度340米,桅杆顶点410米,由中国厂商承建。
单元式玻璃幕墙透光部分采用半钢化夹胶中空玻璃，外玻璃双6毫米夹胶，内玻璃8毫米,为提高保温性能,采用16毫米氩气中空晟非透光的窗下墙则采用8毫米白云蓝天彩釉印花半钢化单片玻璃，加保
温层（图20--图21）
二、高塔的建筑幕墙
最近几年新建的电视广播塔不仅高度加大，而且向多功能、多楼层发展，与高层建筑渐渐靠近。
东京天空树高度达634米，是目前世界最高的独立塔。
接近封顶时。
工程经受了2011年3月11日东日本大地震的考验，没有发生任何震害，3月15日继续施工，于3月28日全部结构安装完毕。
两个高空观光台均采用玻璃和铝板幕墙（图23、图24）。
广州塔高度600米，幕墙高度460米，共88层。
玻璃幕墙自下而上分五段封闭，提供展览、会议、游乐、4D影院、餐饮、观光和娱乐功能，如同一般高层建筑。
三角形玻璃单元1.5米3.5米，4片8毫米半钢化玻璃，双夹胶中空。
由于超高性能要求，夹胶玻璃采用了新型离子性夹胶片SGP。
层间部位为矩形蜂窝铝板单元。
通过可变角度单元组合立柱，用平面板块拟合椭圆形双曲性抛物面。
（图25--图29）。
三、多种多样的表面处理手法
超高层建筑为突出其可识别性,强调地标的功能,往往幕墙采用非光滑表面的特殊处理手法,使人们可以从它的特有的线条、凸凹、图形,一眼就能与其他建筑区分开来。
82层的美国芝加哥水楼住宅,由不等宽度水平挑板形成水波纹饰(图29)。
广州利通大厦高度303米,锯齿形玻璃幕墙显示其表面特有
的光影线条(图30、图31),为提高夹胶玻璃的承载力、也为了使玻璃更为通透洁白,夹胶玻璃采用了SGP材料的夹胶膜。
南京紫峰大厦,高度45O米,采用叠瓦式单元玻璃幕墙(图32、图33),每—个单元都是立体的,彼此之间错位连接安装。
新加坡金沙大酒店6座超高层建筑两两相靠、三组建筑通过顶部船形游泳池相连。
玻璃幕墙面设置外突玻璃肋作为装饰(图34、图35)。
大连万达中心则巧妙地利用竖向不锈钢装饰条左右摆动45度后,产生明暗斜向线条,具有明显的的区别性外观效果(图36)。
有些超高层建筑利用自身特有的奇妙体形,如外突内收、旋转扭动等,由玻璃幕墙着力刻画出明显的曲线线条,突显其动感,起到令人震撼的效果(图37－－图39、图37的玛莉莲-梦露大厦在加拿大,扭动的线条突出表现了她的身姿;图38的芝加哥螺旋大厦,60O米高,其强力向上的动感令人震撼。
四、各种面板材料广泛应用
超高层建筑幕墙的面板还是以各种玻璃为主,这种趋势短期内不会改变。
但是其他面板材料也得到广泛的应用,以满足不同建筑风格和建筑艺术的要求。
金属板也是常用的材料之一。
吉隆坡石油双塔高48O米,幕墙中造型复杂的非透光部分采用了容易成型的铝板和不锈钢板,银光闪闪(图40、图41)。
天津钢铁大厦的钢板幕墙充分反映了钢铁材料的特色,不同规格的六边形窗孔在墙面上自然形成明暗相间的条纹。
幕墙钢板与外围主体结构合二为一, 整个外墙既是承重,又作围护(图42、图43）
193O年纽约洛克菲勒大厦建成,花岗岩幕墙一举突破3OO米的高度。
此后陆续建成了大量3O0米以上的石材幕墙工程,1931年建成的纽约帝国大厦石材幕墙高达381米,稳居世界最高8O年。
目前在建的科威特AL HAMBR○ 大厦,石材幕墙高达412米(图44、图45),通过面板尺寸优化,94%的石材面板尺寸统—了规格。
历次地震,尤其是2OO8年汶川大地震表明,按照规范进行设计和施工的石材幕墙都经受了地震的考验,抗震性能良好。
日本横滨的里程碑大厦(298米和东京市政厅(260米)曾经历1995年阪神大地
震,2O11年3月11日又经受东日本大地震,但其花岗岩复合幕墙无任何震害(图46、图47)
我国内地目前最高的花岗岩幕墙是广州广晟大厦,建筑高度313米,石材幕墙高度28O米(图48),其次是26O米高的广州银行大厦(图49）
广西北海北部湾一号工程的石材幕墙模拟广西的山水,轮廓起伏,带有溶洞。
酒店幕墙最高达20O米(图5O）
迪拜帆船酒店高达330米,采用张拉膜作为外幕墙,半透明的外围护材料使室内光线柔和、富丽堂皇,张拉膜绷紧在两层一道的水平拱梁上(图51、图52)。
五、双层通风幕墙和光伏幕墙
双层通风幕墙在超高层建筑中已得到应用。
632米高的上海中心采用了间距很大的两道玻璃幕墙，外幕墙有钢管吊杆悬挂在水平钢结构上（图53）。
日本名古屋站前大厦为螺旋形外玻璃幕墙，采用内循环通风系统（图54、图55）。
广州珠江城高度303米,同时具有双层通风幕墙、光伏采光顶、光伏遮阳板和风力发电装置,是一座典型的绿色建筑（图56）。
广州塔玻璃幕墙最高部分(440米－45O米)为光伏幕墙,这是目前世界最高的光伏幕墙(图62、由于光伏组件36O度布置,且幕墙位于钢立柱之内;遮挡较多,为适应弱光下的发电要求,采用了薄膜发电组件(图63）
韩国首尔全国行业总工会办公楼的玻璃幕墙分层倾斜30度，安装光伏组件；屋面光伏组件10度，都是为了取得最佳的发电效果。
六、小结
今年是我国幕墙行业建立三十周年,经过三十年的高速发展,我国已经成为世界上幕墙产量最大的幕墙大国。
目前正努力提高技术水平,加强自主创新能力,力争由幕墙大国发展成为幕墙强国。
超高层建筑的幕墙各种新技术,我国都已经占有一席之地,并且技术水平正在快速提高。
事实已经表明,成为幕墙强国这一个目标,我们一定能够实现。
