电子加速器原理
电子加速器是一种能够加速带电粒子（如电子、质子等）的设备，它在现代物理、医学和工业领域都有着广泛的应用。
电子加速器的原理主要包括加速器结构、加速原理和应用等方面，下面将对电子加速器的原理进行详细介绍。
首先，电子加速器的结构主要包括加速腔、磁铁系统、微波源和控制系统等部分。
加速腔是加速器中最关键的部分，它通过高频电场来加速带电粒子。
磁铁系统则用于控制粒子的轨道，使其保持在加速器中心轨道运动。
微波源则提供高频电场，用于激发加速腔中的电磁波。
控制系统则用于监控和调节加速器的运行参数，保证其稳定工作。
其次，电子加速器的加速原理是利用电场和磁场对带电粒子进行加速。
当带电粒子进入加速腔时，高频电场会加速粒子，使其动能增加。
同时，磁铁系统会控制粒子的轨道，使其保持在加速器中心轨道运动，从而保证粒子能够持续受到加速。
通过不断重复这一过程，带电粒子的能量不断增加，最终达到所需的能量水平。
最后，电子加速器在医学领域被广泛应用于肿瘤治疗、放射性
同位素生产等方面。
在肿瘤治疗中，电子加速器可以用来产生高能
电子束，用于照射肿瘤组织，达到杀灭肿瘤细胞的目的。
在放射性
同位素生产中，电子加速器可以用来激发靶材，产生放射性同位素，用于医学诊断和治疗。
总之，电子加速器是一种能够加速带电粒子的设备，其原理包
括加速器结构、加速原理和应用等方面。
通过对电子加速器的原理
进行深入了解，可以更好地理解其在物理、医学和工业领域的应用，为相关领域的研究和应用提供理论基础和技术支持。
脚踏式电子加速器（OHEAP-48-001/002/003）产品简介»概述OHEAP-48-001／002／003系列电子加速器是本公司自主开发的与电动车辆牵引电机控制器配套使用的无触点电子加速（油门）部件，适用电动叉车、电动牵引车、电动游览车和其它类似的电动车辆。
本系列电子加速器以霍尔器件和MOSFET管取代微动开关和电位器实现了无触点。
输出一个模拟量变速信号及一个开关量信号。
产品特点：3款加速器具有相同的外型，分别配套不同的控制器。
OHEAP-48-001型加速器可与美国GE公司的所有牵引电机控制器（如串励、他励系列产品）配套使用；OHEAP-48-002型加速器可与美国CUTIS公司的数字式（可编程）牵引电机控制器（如1215、1219、1207、1243、1244等）配套使用；OHEAP-48-003型加速器可与美国CUTIS公司的模拟式（不可编程）牵引电机控制器（如1204、1209等）配套使用。
该型加速器以独特的变换电路可完全替代有触点、易磨损的电位器式加速器。
技术规格：参数：OHEAP-48-001／OHEAP-48-002／OHEAP-48-003直流电源电压范围：20.5V～80V加速信号输出：3.65V±0.05V连续变化至0.12V±0.02V／0.21V±0.1V连续变化至5.0V±0.1V／等效100Ω～5000Ω电阻。
开关量信号输出电压：最大输出电流时低于电源电压值不超过2V开关量信号最大阻性负载输出电流：2.5A／2.5A／按控制器配置或用户要求，最大 2.5A。
开关量信号最大感性负载输出电流：1.5A／1.5A／按控制器配置或用户要求，最大 1.5A。
工作温度：-25℃～＋55℃霍尔式电子加速器（OHFP-002）产品简介»概述：霍尔式电子加速器是作为使用固态控制器的电瓶车辆牵引电机的速度输入装置。
它有一个旋转式输入轴和六度角就能闭合的起动开关，霍尔效应传感器检测到输入轴的旋转，经过30度的旋转对应输出0.2V-5.1V的直流电压。

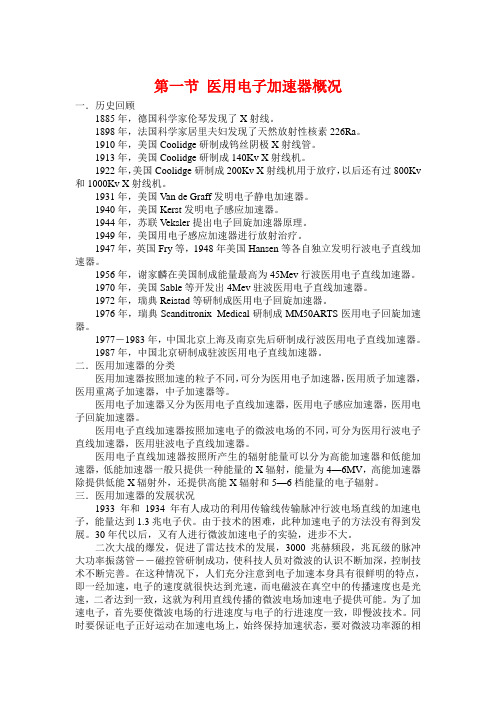

第一节医用电子加速器概况一．历史回顾1885年，德国科学家伦琴发现了X射线。
1898年，法国科学家居里夫妇发现了天然放射性核素226Ra。
1910年，美国Coolidge研制成钨丝阴极X射线管。
1913年，美国Coolidge研制成140Kv X射线机。
1922年，美国Coolidge研制成200Kv X射线机用于放疗，以后还有过800Kv 和1000Kv X射线机。
1931年，美国Van de Graff发明电子静电加速器。
1940年，美国Kerst发明电子感应加速器。
1944年，苏联Veksler提出电子回旋加速器原理。
1949年，美国用电子感应加速器进行放射治疗。
1947年，英国Fry等，1948年美国Hansen等各自独立发明行波电子直线加速器。
1956年，谢家麟在美国制成能量最高为45Mev行波医用电子直线加速器。
1970年，美国Sable等开发出4Mev驻波医用电子直线加速器。
1972年，瑞典Reistad等研制成医用电子回旋加速器。
1976年，瑞典Scanditronix Medical研制成MM50ARTS医用电子回旋加速器。
1977－1983年，中国北京上海及南京先后研制成行波医用电子直线加速器。
1987年，中国北京研制成驻波医用电子直线加速器。
二．医用加速器的分类医用加速器按照加速的粒子不同，可分为医用电子加速器，医用质子加速器，医用重离子加速器，中子加速器等。
医用电子加速器又分为医用电子直线加速器，医用电子感应加速器，医用电子回旋加速器。
医用电子直线加速器按照加速电子的微波电场的不同，可分为医用行波电子直线加速器，医用驻波电子直线加速器。
医用电子直线加速器按照所产生的辐射能量可以分为高能加速器和低能加速器，低能加速器一般只提供一种能量的X辐射，能量为4—6MV，高能加速器除提供低能X辐射外，还提供高能X辐射和5—6档能量的电子辐射。
三．医用加速器的发展状况1933年和1934年有人成功的利用传输线传输脉冲行波电场直线的加速电子，能量达到1.3兆电子伏。
3国防科技基础研究基金资助课题。
1996年11月25日收到原稿,1997年10月29日收到修改稿。
石金水,男,1964年4月出生,硕士,副研究员。
12M eV 直线感应电子加速器石金水 丁伯南 邓建军 何 毅 李 劲 戴光森 文 龙 曹国高(中物院西南流体物理研究所,成都523信箱56分箱,610003) 摘要 12M eV 直线感应电子加速器(L I A )是经10M eV L I A 能量升级和系统改进而来,该机通过在10M eV L I A 加速末端续接四个加速组元并调整脉冲功率系统,将输出的电子束的能量升级至12M eV ;同时,重新设计的输运磁场分布及聚焦系统更趋于合理,使经10M eV L I A 升级和改进后的12M eV L I A ,打靶电子束能量达到12M eV ,束流约2.6kA ,脉冲半高宽约89n s ,焦斑约4mm 。
关键词 直线感应电子加速器(L I A ) 脉冲功率 束输运和聚焦 直线感应电子加速器是六十年代发展起来的一种新型加速器,它能产生强流、高亮度、低能散度的高品质电子束,而部件式结构的特点使它可大量串接获得所需要的能量。
由于L I A 具备这些优越性能,因而受到许多国家的重视,美国、法国、俄罗斯、日本已先后建成多台直线感应加速器[1～6],并已广泛地应用于闪光X 射线照相、辐照效应、自由电子激光、粒子束聚变、高功率微波等研究领域。
本文所介绍的12M eV L I A 是从1994年3月开始,在10M eV L I A (1994年研制成功)[7]基础上进行能量升级和系统改造而来。
其具体的设计指标要求为:加速电压12M V ;打靶束流≥2kA ;束流脉宽约60n s ;打靶束焦斑直径≤6mm 。
1 加速器系统简介 12M eV L I A 主要由脉冲功率系统、注入器、加速段、束输运和聚焦系统、控制监测系统及真空、油、水、气等辅助系统构成,主体概貌如图1所示。
