南京工程学院塑料模具试卷二

复核总分复核人总分题号一二三四五六题分16 10 30 14 20 10 合分人得分得分评卷人复查人1. 通常用θb来表示塑料使用的（）。

A. 上限温度B. 下限温度C.分解温度D.玻璃化温度2. 聚合物成型过程的化学变化有（）。

A. 结晶和取向B.降解和交联C. 结晶和交联D. 取向和交联3.热塑性塑料除了采用熔融指数的大小来表示流动性的好差，还经常采用的一种方法是（）。

A. 螺旋线长度法B. 拉西格压模C. 拉西格塑化模D. 拉西格拉伸模4.洗发水瓶、饮料瓶采用的成型方法是（）。

A.注射成型B.中空吹塑成型C.压缩成型D.压注成型5.图1中采用的分型面的类型是属于（）。

图1A. 平面分型面B. 曲面分型面C. 阶梯分型面D. 倾斜分型面20 年月江苏省高等教育自学考试02220塑料成型工艺与模具设计一、单项选择题（每小题1分，共16分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

6.比容和压缩率是表示粉状和纤维状塑料的松散性，主要针对的塑料种类是（）。

A.热塑性塑料B.工程塑料C.热固性塑料D.普通塑料7.推管推出机构复位一般采用的复位零件是（）。

A. 推杆B. 弹簧C. 复位杆D. 动模板8.聚甲基丙烯酸甲酯是聚丙烯酸酯类塑料中最重要的一类，具有很高的透明性，俗称（）。

A.尼龙B.有机玻璃C.防弹塑胶D.赛钢9.多数塑料的弹性模量和强度较低，受力后容易变形甚至破坏，单纯采用增加塑件壁厚的方法来提高其刚强度是不合理，也不经济的。

通常在塑件的相应位置设置（）。

A.加强肋B.圆角C.尖角D.脱模斜度10.浇注系统中从注射机喷嘴与模具浇口套接触处开始到分流道为止的塑料熔体的流动通道称之为（）。

A.冷料穴B.主流道C.分流道D.浇口11. 模具的支承零部件主要指用来安装固定或支承成型零件及其他结构零件的零部件，下列哪一项属于模具的支承零部件（）。

A.型芯B.型腔C. 模座D.推杆12. 一副塑料模，塑件与浇注系统的塑料体积之和为50cm3，应该选额定注射量为下面哪一数值的注射机（）。

一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

塑料模具设计试卷含答案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10和11、12、5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( × )2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √ )4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √ )5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

20 年月江苏省高等教育自学考试02220塑料成型工艺与模具设计试题答案及评分参考一. 单项选择题（每小题1分，共16分）1.B2.B3.A4.B5.D6.C7.C8.B9.A 10.B11.C 12.C 13.D 14.A 15.A 16.B二. 填空题 (每空1分, 共10分)17. 层流 18. 取向 19. 派生型 20．调湿21．合成树脂 22．圆角 23．浇口 24．定距25．7 26．运动三. 简答题 (每小题6分, 共30分)27.填料在充填过程中一般两种功能：首先增加容量，降低塑料成本；其次是能够改善塑料性能，即用以塑料改性，提高塑料的物理性能、加工性能和塑件的质量等(2分)。

增塑剂的主要作用是削弱了聚合物分子间的作用力（范德华力），从而增加了聚合物分子间的移动性，降低了聚合物分子链的结晶性，亦即增加了聚合物的塑性(2分)。

润滑剂是为了改进高聚物的流动性、减少摩擦、降低界面粘附为目的而在树脂中使用的一种添加剂(2分)。

28.分型面是决定模具结构形式的一个重要因素，它与模具的整体结构、浇注系统的设计、塑件的脱模和模具的制造工艺等有关(1分)；（1）分型面应选在塑件外形最大轮廓处(1分)；（2）分型面的选择应有利于塑件的顺利脱模(1分)；（3）分型面的选择应保证塑件的尺寸精度和表面质量(1分)；（4）分型面的选择应有利于模具的加工(1分)；（5）分型面的选择应有利于排气(1分)；29.为了提高生产效率，降低成本，小型（包括部分中型）塑件往往采取一模多腔的结构形式。

在这种结构形式中，浇注系统的设计应使所有的型腔能同时得到塑料熔体均匀的充填（2分）。

换句话说，应尽量采用从主流道到各个型腔分流道的形状、及截面尺寸相同的设计，即型腔平衡式布置的形式（2分）。

如果根据某种需要设计成型腔非平衡式布置的形式，则需要通过调节浇口尺寸，使各浇口的流量及成型工艺条件达到一致，这就是浇注系统的平衡，亦称浇口的平衡（2分）。

塑料成型模具设计考试试题
一、单项选择题
1.塑胶模具设计的主要内容有（）
A.模型结构设计
B.模具原理分析
C.模具制作工艺
D.铸造切削工艺
2.塑料成型模具设计时，设计部件和模具结构时，应考虑的基本因素有（）
A.加工工艺
B.模具分配
C.模具原理
D.部件尺寸
3.塑料成型模具的基本结构有（）
A.具有界限的模型
B.具有灌注系统的模具
C.具有供料系统的模具
D.具有推床系统的模具
二、多项选择题
1.塑料成型模具的设计程序一般有（）
A.加工工艺分析
B.模具原理设计
C.模具结构设计
D.模具制作
E.模具验证
2.塑料模具设计时应注意的因素包括（）
A.硬度分析
B.模具结构分析
C.模具表面粗糙度
D.模具尺寸分析
E.模具焊接分析
3.塑料模具制作过程中，重要操作步骤有（）
A.模具安装
B.模具调整
C.模具试验
D.模具清洗
E.模具保养。

8 9 10 11 12 13 14 15题目 1 2 3 4 5 67 答案08-09学年第一学期《塑料模具设计》期末试卷（07模具）班别：姓名： 学号：成绩：一、填空题（每小题1.5分，共30分）1 •塑料模按模塑方法分类,可分为2 .分开型腔取出塑件的面叫 面，分型面的形状有 面、面、和 面四种。

3 .压注模是主要用于加工___________________ 塑料的模具。

4. 影响塑件收缩的因素可归纳为5. 塑料模成型零件的制造公差约为塑件总公差的 成型零件的最大 磨损量，对于中小型塑件取,对于大型塑件则取6. ------------------------------------------------------------ 塑料模的组成零件按用途可分 ---------------------------------------------- -------------- 两大类。

7为了保证塑件质量.分型面选择时，对有同轴度要求的塑件,将有同轴度要求的部分设在 ___________________________ 内。

二、选择题（每题2分，共30分） 1 .环氧树脂又称“万能胶”是由于。

A 、电气绝缘性能B 、较好的力学性能C 、粘附能力强D 、配以石英粉浇铸各种模具2 .影响热塑性塑料的流动性的因素很多，下面哪个结论是正确的，A、料温高，则流动性好B、流动性差的塑料，需要较大的成型压力,才能较好地充满型腔C、型腔表面粗糙度大,流动差D、以上全对3.塑料品种的流动性差，塑料的总体尺寸-A,不能太小 B.不能太大C.受模具制件工艺限制D.根据塑件的使用性能而定，不受流动性限制4.压注模的最大特点是 oA.具有单独的加料腔。

B.在普通压机上使用C,在专用压机上使用D,没有主流道5 .下列因素不能影响注射成型的塑料精度A模具的制造精度B模具的磨损程度C塑料收缩率的波动 D注射机的关系6.选择塑件的壁厚时，下列说法错误的是A.要求壁厚具有足够的强度和刚度；B.壁厚越厚越好；C.同一塑件上各部位的壁厚尽可能均匀；7.塑料轴类尺寸的标注一般是A正偏差B负偏差C双向偏差D没有规定8.同一塑件上有前后两段同轴螺纹时，说法错误的是-A应使两段螺纹的旋向相反，螺距相等；B应使两段螺纹的旋向相同，螺距相等，C当螺距不等或旋向不同时，把两段螺纹型芯组合在一起，开模时分段拧拆下；9 塑件表面粗糙度主要与有关A塑件的成型工艺B尺寸精度C注射机类型D模具型腔表面的粗糙度10下列哪个情况不属于表观质量问题___________A熔接痕B塑件翘曲变形C塑件有气泡D塑件强度下降11塑件壁厚太薄会造成A气泡，凹陷B收缩不一致C塑件缺料现象D变形12挤出成型模具被称为A牵引装置 B挤出成型部件 C 口模D挤出机头13加强肋的方向应与料流方向A 一致B垂直C 45°D没有关系14在注射成型过程中，金属嵌件预热的目的是A 加热物料B增加嵌料的加强度C 降低嵌料周围塑料的收缩压力 D有利于排气15在注射模中，为了避免小型芯的变形，孔深不能超过孔径的A 1B 1.5C 2D 3三、判断题(每小题2分，共10分)题号 1 2 3 4 5答案()1.一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于全模方向。

塑料模具期末试题及答案噢，我理解了。

下面是"塑料模具期末试题及答案"的文章。

塑料模具期末试题及答案一、选择题（每题2分，共20分）1. 塑料模具的主要材料是：A. 铝合金B. 钢C. 纸D. 陶瓷答案：B2. 塑料模具的制作工艺中，通常使用的加工方法是：A. 3D打印B. 数控加工C. 铸造D. 焊接答案：B3. 下列哪项不是模具加工的主要步骤：A. 设计模具结构B. 材料选择C. 加工模具D. 检验模具答案：B4. 塑料模具具有以下哪项优点：A. 制造成本低B. 加工速度快C. 制造精度高D. 设计灵活性低答案：AC5. 塑料模具设计中，以下哪项不是要考虑的因素：A. 材料选择B. 结构强度C. 模具尺寸D. 操作便捷性答案：C6. 塑料模具的冷却方式通常采用的是：A. 水冷却B. 空冷却C. 电冷却D. 油冷却答案：A7. 下列哪项不是塑料模具的常见制作工艺：A. 铣削B. 铺砂C. 线切割D. 晶须切割答案：D8. 塑料模具在注塑成型中需要考虑的因素有：A. 泡孔B. 缩水C. 翘曲D. 收缩答案：ABCD9. 塑料模具的寿命通常受到以下哪些因素的影响：A. 使用环境B. 材料选择C. 加工方式D. 维护保养答案：ABCD10. 塑料模具在使用过程中，维护保养措施中的以下哪项不是必要的：A. 清洗模具表面B. 定期润滑模具C. 更换损坏零件D. 维修模具设备答案：A二、问答题（每题10分，共20分）1. 简述塑料模具的主要组成部分及其功能。

答案：塑料模具的主要组成部分包括模具腔、模具芯、导向装置、顶针等。

其中，模具腔和模具芯是直接控制塑料产品形状的部分，导向装置用于实现模具的开合运动，顶针用于形成模具中的突出部分或挤压出材料。

2. 解释塑料模具的收缩是什么意思以及收缩率的影响因素。

答案：塑料模具的收缩是指塑料材料在冷却后缩小的现象。

收缩率受到塑料材料的种类、尺寸、加工温度等因素的影响。

《塑料模设计》课程试卷A答案1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位，防止偏心溢料。

2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注塑机剪切塑化能力强，塑化量大_。

6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。

主要是为了模具开模时防止造成干涉。

7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。

8.塑料模的基本结构都由动模和定模两大部分组成。

9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型面，排气槽也都设在分型面上。

10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件的制造误差、成型零部件的磨损和塑料的成型收缩。

11. 当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇口或进入模腔，造成充模不足或影响制品的熔接强度。

12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。

一、判断正误（本题共10小题，每题1分，共10分）1. 厚壁塑件不容易产生表面凹陷和内部缩孔。

（×）2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。

（×）3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。

( √)4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于滑块长度的3/2。

（×）5．潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。

（×）6．细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。

( √)7. 注塑时最后充满的往往是离浇口最远的部位。

（×）8. 塑件上的文字最好做成凹字，这样模具上相应型腔的加工就方便些。

( √)9. 从有利于排气的角度考虑，分型面应尽量设在流动方向上的末端。

( √)10. 无拉料杆的冷料井一般用在顶杆顶料的场合，其分流道应该设计成S形。

( √)二、改错（本题共2小题，每题6分，共12分）1. 请指出下面塑件结构设计错误的原因，并改正之。

填空题1、如果聚合物的分子链呈线状，则称为线性聚合物；如果聚合物在大分子的链之间，成为立体网状结构，则称为体形聚合物；还有一些聚合物呈枝状，则称为带有支链的线性聚合物。

2、塑件脱模斜度的取向原则是内孔以小端为基准，斜度由扩大方向得到；外形以大端为准，斜度由缩小方向得到。

但塑件要求精度高的，脱模斜度应包括在塑件尺寸公差范围内。

3、注射模塑成型的注射机类型很多，但其基本作用有合模和注射两个。

4、在多型腔模具中，型腔和分流道的排列有平衡式布置和非平衡式布置两种。

0槽之间的配合为 H7/f7或H7/h8 ，导柱与导套固定部分与固定板之间的配合为 H7/m6或H7/k6 ；浇口套与定模座板之间的配合为 H7/m6 。

6、对于中心带孔或环形凸台的塑件，可用推管推出机构进行脱模。

7、脱模斜度一般取 0.5°，多数情况下塑件的侧向凸凹不可强制脱模，此时应采用侧向抽芯结构的模具，有些塑料如（聚乙烯、聚丙烯、聚甲醛）等，当侧凹较浅小于 5% 时，可强制脱模；8、斜导柱的斜角一般取值为15°～20°，它与楔紧块的斜角关系应为2α=～3α︒︒+，斜导柱与滑块的配合间隙为 0.5～1mm的双边间隙。

楔斜9、当型腔数目较多，受模具尺寸限制时，通常采用非平衡布置。

由于各分流道长度不同，可采用改变进浇口来实现均衡进料，这种方法需要经多次试验才能实现。

10、注射模的浇注系统一般由主流道、分流道、浇口和冷料穴四部分组成。

只有主流道而无分流道的浇口的是直接浇口形式，需采用三板式模具结构的是点浇口形式。

11、简单的推出机构的常见形式有推杆推出机构、推管推出机构、推件板推出机构等。

选择题1、热固性塑料的压缩成型温度是指（A）A．成型时所规定的模具温度B. 成型时规定的塑料温度C. 规定的模内塑料温度2、采用多型腔注射模时，需根据选定的注射机参数确定型腔数，主要按注射机的（A）来确定A. 最大注射量B. 锁模力C. 额定塑化量3、直接浇口适用于各种塑料的注射成型，尤其对（C）有利。

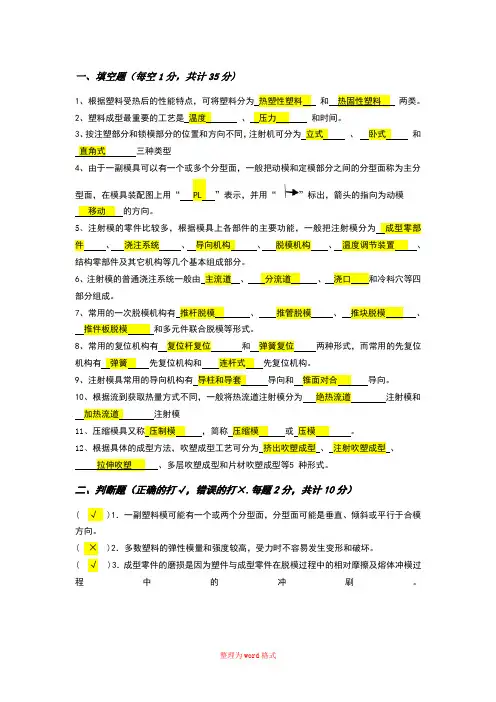

一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( × )2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √ )5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

A.镀铬
B.镀镍
C.镀锌
D.镀铝
17.在塑料模具加工过程中，以下哪个环节不需要进行高精度加工？（）
A.模腔
B.模仁
C.顶针
D.模架
18.以下哪种因素不影响塑料模具的注塑工艺参数设置？（）
A.材料性质
B.产品结构
C.模具材料
D.模具颜色
19.在塑料模具设计时，以下哪个因素不是决定模腔排布的主要因素？（）
A.冷却水道的设计
B.冷却水的温度
C.模具材料的热导率
D.注塑周期
13.在塑料模具设计时，以下哪些因素需要考虑以防止产品变形？（）
A.顶针的位置和大小
B.模具的冷却系统
C.材料的收缩率
D.注塑压力
14.以下哪些方法可以用于塑料模具的修复？（）
A.焊接
B.电镀
C.粘接
D.高速切削
15.在塑料模具的注塑过程中，以下哪些因素可能导致制品出现飞边？（）
A.模具间隙过大
B.注塑压力过高
C.模具温度过低
D.材料熔融指数过高
16.以下哪些因素会影响塑料模具的排气效果？（）
A.模具的排气槽设计
B.注塑速度
C.材料的熔融指数
D.模具的冷却系统
17.在塑料模具设计中，以下哪些结构可以减少产品的内应力？（）
A.优化模腔设计
B.增加顶针数量
使用气辅注塑
D.提高模具温度
8.以下哪种因素不影响注塑件的翘曲变形？（）
A.材料收缩率
B.模具温度
C.注塑周期
D.模具材料
9.在塑料模具设计时，以下哪个因素不是决定顶针分布的主要因素？（）
A.产品形状
B.产品尺寸
C.产品重量

膨&®IVM^S?^ ^。

鄢OOBO.2017-2018学年度二学期《塑料模具》期末考试卷制卷人:适用班级：模具一、填空题（每空1分，共20分）1 .普通流道浇注系统一般有、、和等四部分组成。

2.塑料模的合模导向装置主要有导向和定位，通常用□3.塑料模的基本组成零件按用途可以分为零件和零件。

4.推出元件设置位置应避免,或影响制品的使用性能。

5.塑件的后处理主要方法是和处理。

6.斜导柱在定模，滑块在,设计这种结构时，必须避免现象。

7 .为了实现合模方向唯一性原则，导柱布置通常采用两种方法：、O8.如果侧向力完全由导柱来承受，则会发生导柱、或开模时增加磨损。

9.按照合成树脂的分子结构及其特性分类：、o二、选择题（每题2分，共30分）1.卧式注射机SX-Z-63/50中的50表示锁模力为（）A、500s'B、50cm^ C^ 50kN D、500kN2.下列不属于注射模导向机构的是（）？3.主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（A、垂直B、相交C、相切D、重合4.下列不属于推出机构零件的是（)?A、推杆B、复位杆C、型芯D、推板5.压缩模具中凸模的结构形式多数是（）以便于加工制造。

的，A、不锈钢B、整体式C、工具钢D、组合式6.下列不属于塑料模具结构零件的作用的是（)?A、装配B、定位C、安装D、成型7.（）的作用，除了用其顶部端而构成冷料穴的部分几何形状之外，还负责在开模时把凝料从主流道中拉出。

A、推杆B、冷料穴C、拉料杆D、型腔8.与单分型面注射模具相比较，双分型面注射模具在定模部分增加了一块可以局部移动的（）oA.支承板B.推件板C.推板D.中间板9.对于注射成型大型厚壁长流程深腔的塑件以及一些高粘度塑料，常采用的浇口形式是（）0A.侧浇口B.直接浇口C、护耳浇口D、扇形浇口10.压缩模主要用于加工（）的模具。

A.热塑性塑料B.热固性塑料C.通用塑料D.工程塑料11.由于推出机构一般设置在动模一侧，所以应尽量使塑件在分型后留在（）一边。

标准答案及评分标准一、填空题（2分×15空＝30分）1. 按成型性能，塑料分为[1]热塑性塑料、[2]热固性塑料两类。

2. 常见的注射模有8个基本组成部分，请写出其中的任意四个：[3] 、[4]、[5] 、[6] 。

（成型部件、浇注系统、导向部件、推出机构、调温系统、排气槽、侧抽芯机构、标准模架）3.普通流道浇注系统主要由4个部分组成，分别为：[7]主流道、[8]分流道、[9]浇口、[10]冷料穴。

4. 机动侧向分型与抽芯机构是利用注射机的开模力，通过传动机构改变运动方向，将侧向的活动型芯抽出的机构，常见的机动侧向分型与抽芯机构有：[11]、[12]。

（请列出常见的任意两种）（斜销、弯销、斜滑块、齿轮齿条、弹簧、斜导槽、楔块等均可）5.缩短注射循环周期的冷却时间是提高生产效率的关键。

在塑件注射成型的冷却过程中，当所需传递的热量不变时，缩短冷却时间的三个途径有：[13]提高传热膜系数、[14]提高模具与冷却介质之间的温度差、[15]增大冷却介质的传热面积等。

二、名词解释（4分×5题＝20分）(1)塑化、(2)流动比、(3)熔体破裂、(4)注射压力、(5)浇注系统答：（1）塑化：成型物料在注射成型机料筒内经过加热、压实以及混合等作用以后，由松散的粉状或粒状固体转变成连续的均化熔体的过程。

（2）流动比：熔体在型腔内流动的最大长度与相应的型腔厚度之比。

（指熔体自喷嘴出口处开始能够在模具中流至最远的距离与制件厚度的比值。

）（3）熔体破裂：注射成型时，当切应力或剪切速率过大时，熔体将呈现波浪、竹节形或周期螺旋形，更严重时将相互断裂成不规则的碎片或小圆柱块，此现象称为熔体破裂。

（4）注射压力：指螺杆(或柱塞)轴向移动时，其头部对塑料熔体施加的压力。

（5）浇注系统：指注射模中从主流道的始端到型腔之间的熔体进料通道。

三、简答题（5分×4题＝20分）（1）简述注射成型工艺的概念，并绘制注射成型生产工艺过程循环图。

塑料模具设计试卷(含答案)一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9向。

10注射模和11125 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( × )2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √ )5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

塑料成型工艺与模具设计_南京工程学院中国大学mooc课后章节答案期末考试题库2023年1.深切缅怀该院士！他是材料成形专家，华中科技大学教授，于2022年9月5日在武汉逝世，享年78岁。

其领衔的团队，历经20余载研发华塑CAE软件，研究塑料熔体的模拟仿真运动，打破了国外软件MOLDFLOW垄断塑料成型CAE市场行为，该院士是（）。

答案:李德群院士2.如图所示一次性水杯，其材料是通用（普通）塑料，耐热性好，能在100℃以上的温度下进行消毒灭菌，该材料是（）。

答案:聚丙烯3.2021年2月25日习近平总书记在全国脱贫攻坚总结表彰大会庄严宣告：经过全党全国各族人民共同努力，在迎来中国共产党成立一百周年的重要时刻，我国脱贫攻坚战取得了全面胜利。

而农用地膜作用于国家粮食安全，助力脱贫攻坚起到了关键性作用，其成型方法是（）。

答案:挤出成型4.如图所示模具，其类型是（）。

答案:中空吹塑模具5.PASS材料具有较高的军事价值，在我国还没有实现产业化生产之前，国外的PASS材料一直对我国实行禁运政策。

2016年7月，我国技术团队历经十多年的研发，攻克了国内外PASS技术工艺上的难关，填补了国内空白，实现了工业化生产，是我国在新材料领域迈出的一大步，PASS全称为（）。

答案:聚芳硫醚砜6.口罩在抗击新冠疫情中发挥了重要的作用，如图所示口罩材料，其中间层是高熔指的聚丙烯熔喷布，需要驻极处理带上一定的电荷才能发挥过滤效果，熔喷布的成型方法是（）。

答案:挤出成型7.从塑件模具壁厚设计角度来考虑，下列4个图哪个图设计是合理的（）。

答案:8.2020年1月，国家发布了《关于进一步加强塑料污染治理的意见》。

2021年1月1日是全国塑料污染治理首个重要阶段性节点。

哪些产品今后是要逐渐淘汰不能再使用的（）。

答案:不可降解一次性塑料吸管、厚度小于0.025毫米的超薄塑料购物袋、一次性发泡塑料餐盒、餐具、厚度小于0.01毫米的聚乙烯农用地膜9.编著出版了中国高校第一本高分子教科书《高分子物化学原理》，被誉为“中国塑料之父”的是（）。

一＞填空题1. 在注射成型中应控制合理的温度，叩控制喷嘴和模具温度。

2. 根据塑料的特性和使用耍求•塑件需进行塑后处理.常进行退火和调湿处理。

3・塑料模具的组成零件按其用途可以分为 成型 零件与 结构 零件两大类。

4. 在注射成型时为了便于蜩件的脱模，在一般情况下，使蜩件在开模时留在竝上。

5・塑料一般是由 树脂 和 添加剂 组成。

6. 塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7. 排气是塑件成型的需要,引气是塑件脱模的需要。

8. 注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9. 凹模其形式有整体式和组合式两种类型。

10・导向机构的形式主要有昱杜导向和锥面定位两种。

11・树脂分为天然树脂和合成树脂。

12.注射模塑最主要的工艺条件，即“三要素”是—压力、时间和 温度。

二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（D ）A. 500cm3B. 50cm3 C 、50kN2•注射机料筒温度的分布原则是什么？ （ A ） A 、前高后低 B 、前后均匀 C 、后端应为常温 D 、3. 热塑性塑料在常温下，呈坚硬固态属于（A ）A 、玻璃态B 、高弹态C 、粘流态 4. 下列不属于塑料模失效形式的是（D ） ?A.变形 Ik 断裂 C 、磨损 5. 凹模是成型塑件（A ）的成型零件？A 、内表面B 、外表面C 、上端面 6•球头铳刀主要用于加工塑料模具零件中的（D ）内容？A 、大平面B 、孔C 、键槽 7•下列不属于注射模导向机构的是（D ） ? A.导柱 导套 C 、导向孔8. 主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（D ） ?三. 判断题1. 任何模具上都不需设有冷却或加热装置。

（X ）2. 同一塑料在不同的成型条件下，英流动性是相同的。

（X ）3 •同一蜩件的壁厚应尽量一致◎ （V ）4. 对于吸水性强的塑料，在成型前不需要进行干燥处理。

职业技能鉴定题库统一试卷（ B ）模具设计师（注塑）理论试卷（级）注意事项1．考试时间为120分钟。

2．请首先按要求在答题卡上填写您的姓名．准考证考号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，所有答案须填写在在答题卡上。

4．不要在标封区填写无关内容，否则成绩无效。

一．判断题（共30题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。

每题1.0分。

满分30分）（×）1.公差通常为正，在个别情况下也可以为负或零。

（×）2.过渡配合可能有间隙，也可能有过盈。

因此，过渡配合可以是间隙配合，也可以是过盈配合。

（×）3.间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。

（√）4.不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相（√）5.基准孔的上偏差大于零,基准轴的下偏差的绝对值等于其尺寸公差。

（√）6.可将热作模具材料分为低、中、高耐热钢等。

（√）7.4Gr5MoSiV钢的碳含量不高，热塑性较好，易于制造和轧制。

（√）8.3Gr2W8V是最早用于制作模具的热作模具钢。

（√）9.由于钢材压铸时的温度很高，一般采用导热很好的铜合金压锻模。

（√）10.HM3钢中加入了微量元素铌，使钢具有更高的抗回火稳定性。

（×）11.工序集中优于工序分散。

（×）12.如果工件上的各定位基准面及各定位元件之间的位置精度都较低，可以采用过定位。

（×）13.数控机床的编程方式是绝对编程或增量编程。

（×）14.切削铸铁应选用钨钛钴类硬质合金。

（×）15.放电加工中，粗加工和精加工的放电间隙是相同的。

（×）16.热固性塑料可反复加热成型。

（×）17.大多数热塑性塑料收缩率通常为百分之几。

（√）18.流动性越好的塑料材料，其塑件的最小壁厚越小。

（×）19.一般情况下，为了让塑件在开模后留在动模里，应将塑件外表面脱模斜度设计小于塑件内表面。
