安装、使用产品前，请阅读安装使用说明书JTY-GF-GST9711(Ex)点型光电感烟火灾探测器安装使用说明书(Ver.1.06,2018.03)一、注意事项1.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于包括但不限于煤矿瓦斯、粉尘爆炸性环境、飞机、火车、机动车等交通工具）。
2.GST-LD-8332编址接口模块应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离（至少50mm）。
3.安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1Ω，本安回路最大分布参数不应超过规定值，即电缆间分布电容不得大于0.083 F，分布电感不得大于4.0mH。
4.经防爆检验合格的产品，维修时不能随意更换或改动影响防爆性能的元器件和结构。
二、概述JTY-GF-GST9711(Ex)点型光电感烟火灾探测器（以下简称探测器）为非编码探测器，适用于石油、化工及船舶场所等行业具有防爆要求的1区及2区使用。
与GST-LD-8332编址接口模块配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。
该探测器防爆类型为本质安全型，产品符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。
三、特点本探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。
结构新颖、外形美观、性能稳定可靠、抗潮湿性强。
四、技术特性1.工作电压：DC16V～DC28V2.静态电流≤60μA(注：静态时探测器可工作在DC16V～DC28V电压范围内。
)3.报警电流≤30mA (注：报警时电流的大小取决于控制器的限流情况。
麦克米克公司致力于为中国海洋工程、海洋运输事业发展服务，为国内海洋装备制造、船舶维修、海洋石油天然气行业提供集成解决方案和零配件，包括TYCO泰科消防、THORN科艺火灾及其旗下品牌全系列产品。
腾讯：156，725，001：kevin（a）TYCO泰科是全球最大的消防与安防专营公司（纽交所代码: TYC），为全球超过300万家工业、商业及住宅客户提供安全服务。
泰科公司现有员工5.7万人，包括研发科学家、工程师、销售专业人员、技术服务人员及业务管理团队。
泰科Tyco的业务部门遍布全球近60个国家的1000多个地区，包括研发实验室、制造车间、服务及配送中心、监控中心及销售办公室。
泰科为全世界大部分要求严格的环境工程提供服务，如石油石化、海洋平台、政府工程、交通、商业和工业等。
泰科Tyco海洋服务是泰科消防服务的一个部门，为全球海洋海运市场提供消防、电子安全、生命安全、通讯系统等产品和服务。
泰科拥有超过100年的消防经验和专业的海洋工程专家，可以为用户提供广泛、系统的产品和服务，以确保一旦需要保护人们和船只以避免火灾的危害，Tyco泰科海洋服务是一个真正安全可信赖的供应商。
泰科Tyco 在60多个国家拥有办事处和服务机构，而且还取得了几乎所有的国际海洋船级社认证，因此无论何时何地，在港口、海上或造船厂，只要用户需要，泰科都可以迅速提供产品和服务。
泰科Tyco常用船用火灾报警产品包括但不限于：泰科Tyco烟雾探头测试泰科Tyco火警探头测试工具517.001.255泰科Tyco火焰探头516.038.003泰科Tyco火警探头测试液517.001.256泰科Tyco火警探头测试工具517.001.255泰科Tyco 感温探头MR601TEX泰科Tyco底座517.050.017 5B 5"泰科Tyco探头811F 探头单重0.1kg泰科Tyco探头601PH-M PN: 516.600.202泰科Tyco探头601F-M 516.600.007泰科Tyco底座1 517.050.603泰科Tyco底座2 517.050.017泰科Tyco探头601H-F-M 516.600.213泰科Tyco底座1 517.050.017泰科Tyco底座2 517.050.603泰科Tyco探头601P-M 或601PH Tyco泰科TYCO泰科516.600.067 601FEX-MTYCO泰科516.600.007 601F-MTYCO泰科516.600.214 611H-FTYCO泰科516.600.033 631H-FTYCO泰科516.600.201 601P-MTYCO泰科516.600.203 601H-R-MTYCO泰科516.600.003 601H-RTYCO泰科516.600.002 601PHTYCO泰科516.800.007 811FTYCO泰科516.800.507 811PHTYCO泰科516.800.509 811HTYCO泰科516.800.530 801PHEX TYCO泰科516.800.918 801APTYCO泰科516.800.534 811PHEXN TYCO泰科516.052.051.Y MD601EX TYCO泰科516.033.002 MD501EX TYCO泰科516.053.001 MD901 TYCO泰科516.055.001 MR901T TYCO泰科517.050.610 MUBEx TYCO泰科517.001.231 DHM69 TYCO泰科517.050.023 5BEX 5" TYCO泰科517.050.051 4B-DHM TYCO泰科517.050.018 5BI 5"TYCO泰科517.050.017 5B 5"TYCO泰科517.050.603 DHM-5B TYCO泰科感烟探头MR601TEX TYCO泰科感温探测器601H-R-M TYCO泰科探头T1216TYCO泰科感烟探头MR301EXTYCO泰科探头CP200TYCO泰科探头CP230TYCO泰科按钮CP220EXTYCO泰科火探头601H-F-MTYCO泰科探头H902TYCO泰科探头601P-MTYCO泰科MCP200TYCO泰科MCP230TYCO泰科按钮MCP220EXTYCO泰科631H-FTYCO泰科探头811PHTYCO泰科火焰探头811HTYCO泰科火警报警按钮CP820M TYCO泰科火警报警按钮CP830M TYCO泰科模块SMP69TYCO泰科探头MCP250MTYCO泰科火警按钮MCP260M TYCO 泰科火焰探头516.800.007 811F TYCO 泰科火焰探头516.800.007 811F TYCO泰科底座单重0.05kgTYCO泰科探头601P-MTYCO泰科火焰探头601F-MTYCO泰科感烟探头811F 3TYCO泰科感烟探头601PHTYCO泰科感温探头601H-RTYCO泰科火警MCP200TYCO泰科火警MCP230TYCO泰科MCP220EXTYCO泰科火探头601H-F-MTYCO泰科H902 TYCO泰科631H-F 601P-MTYCO泰科火警按钮MCP260MTYCO泰科感烟探测器MR601TEXTYCO泰科M600M 517.001.226 SOLO101 517.001.224 SOLO704泰科PSU电源PN: 557.202.210 PSU830 POWER SUPPLY MODULE泰科感烟探头MR301EX SCN516.021.003泰科配齐3个底座（M300 SERIES Baseefa03 ATEX0092X）泰科P/N:516.800.530 801PHEX IS OTTICAL/HEAT泰科P/N:514.800.513 CP840EX MX ADDRESSABLE CP泰科P/N:517.050.610 MUBEX BASE FOR 600/800EX泰科P/N:517.050.018 5BI5"ISOLATOR BASE泰科516.600.002 601PH 感温探头泰科516.600.003 601PH-R 感温探头泰科517.050.017 5BI 5" BASE 探头底座泰科517.050.603 DHM-5B 防水盒/底座泰科516.600.002 601PH 感温探头泰科516.054.011 MR601TEX 烟雾探头TYCO 516.057.401 MR901M 感烟探头Smoke detectorTYCO 516.600.066 601FEX Flame detector 火焰探头TYCO 516.600.201 601P-M 感烟探头Smoke detectorTYCO 516.600.213 601H-F-M 热探测器HEAT detectorTYCO 516.800.007 811F Flame detector 火焰探测器TYCO火警手动报警按钮TYCO CP830M 514.800.606.TTYCO 感烟探头MD601EX 516.052.051.Y MD601EXTyco CP200已不生产替代514.001.142.CALLPOINT MCP200Tyco H902已不生产替代PN: 516.600.033 631H-F HEAT 90C DET UNBRANDED TYCOTyco T1216火警烟雾报警系统主板T1216 16ZONE PANEL C/W VREC 110/230VTyco Solo 101 extension pole TYCO 泰科Stock Code Number: 517.001.226Tyco Solo 704 adaptor tube B TYCO泰科Stock Code Number: 517.001.224Tyco T210+ infra-red test source TYCO 泰科Stock Code Number: 592.001.016Tyco Adaptor S200 series TYCO泰科适配器592.001.014 Stock Code Number: 592.001.014 Tyco Nicad battery and charger TYCO 泰科充电器592.001.010 Stock Code Number: 592.001.010。
烟感探测器的原理与使用技巧烟感探测器是一种用于提醒人们火灾发生的安全设备。
它可以检测到烟雾的存在并通过发出声光警报的方式提醒人们及时采取逃生措施。
本文将介绍烟感探测器的工作原理以及使用技巧，以帮助读者更好地理解和正确使用烟感探测器，提升火灾防护能力。
一、烟感探测器的原理烟感探测器基于光电感应技术，通过光学传感器和气体传感器两种方式来检测烟雾。
下面将详细介绍这两种工作原理。
1. 光学传感器光学传感器采用了光散射原理。
当烟雾进入烟感探测器内部时，光束会被烟雾中的微小颗粒散射，散射后的光线会被光敏元件接收到。
一旦光强度达到预设的阈值，烟感探测器就会触发报警装置。
2. 气体传感器气体传感器通常采用电化学原理。
当烟雾进入烟感探测器后，气体传感器会检测到其中的有害气体，如一氧化碳等。
一旦有害气体浓度超过警戒程度，烟感探测器会立即发出警报。
二、使用技巧烟感探测器作为一种重要的火灾探测与报警设备，其正确使用至关重要。
下面是一些使用技巧，供读者参考。
1. 安装位置的选择烟感探测器应首先安装在火灾易发区域，如厨房、起居室、卧室等。
此外，应尽量选择离火源较远的位置进行安装，以避免误报。
另外，还应注意不要将烟感探测器安装在通风口、显眼的阳光直射位置或有大量灰尘的地方，以免影响探测器的敏感度。
2. 定期检测与维护用户应定期检测烟感探测器是否正常工作。
可以通过按下测试按钮来验证探测器是否能够发出警报，并定期更换电池以确保其正常工作。
此外，也应保持探测器的清洁，定期用干净的布轻轻擦拭探测器的外表面和光学传感器窗口。
如果发现探测器损坏或者出现其他问题，应立即更换或维修。
3. 应急预案的制定在发生火灾时，烟感探测器只是一个提醒，而不是解决问题的方法。
因此，用户在安装烟感探测器的同时，也应当制定好家庭火灾应急预案。
这包括明确家庭成员的逃生路线、逃生时间以及拨打报警电话的方法等。
只有在平时做好预案的制定和演练，才能在火灾发生时迅速、有效地采取逃生措施。

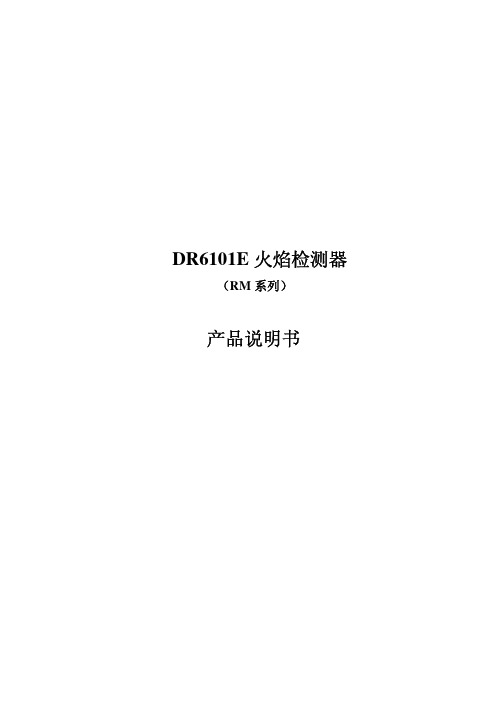

DR6101E火焰检测器（RM系列）产品说明书IDD-II和IDD-IIU型火检探头1. 概述IDD-II/IDD-IIU型火检探头是一种经制造厂封装的装置, 属不可修理部件，它根据被观察燃烧器燃烧火焰的强度和频率的不同，产生与之成正比的交流信号，随后将信号通过四芯电缆传送至放大器。
IDD-II火检探头的主要部件是一个铁制盒，内含硫化铅（PbS）传感器和一个小印刷线路板，印刷线路板用于提供电源，并对PbS传感器产生的信号进行放大。
为简化结构和成本，采用PbS传感器窗口方式来替代透镜组件，整个组件用环氧树脂封装。
1.1 机械技术要求尺寸：1.75 x 6.25 英寸重量：1 磅5盎司安装螺纹：1.00” NPT符合NEMA4标准观察角度（非限制性的）：120°建议的观察角度：3-5°运行温度：0°- +140℉ 运行-25°- +140℉ 储藏冷却/密封风要求：10 scfm, 6.00” W.C.光谱响应：IDD-II （38321-01）：700 – 3300 nmIDD-IIU（38321-02）：400 – 3300 nm1.2 电气要求：输入电压：传感器偏置电压：+50 vdc，逻辑电压：+12 vdc。
输出电压：0.1 – 8.0 vac.耗电: 最大0.12 vA电缆: 四芯屏蔽电缆, 20 线规多股绞合线最大电缆长度(火检至放大器的距离): 1320 英尺接头（闷头）：MS3112E10-6P接头（电缆）：MS3116E10-6S2. 安全性注意事项：安装和拆除IDD-II/IIU探头时，应带上安全眼镜以防冷却风/密封风中的悬浮颗粒或因风箱气体背压而导致眼睛伤害。
3、安装IDD-II/IIU探头通常的安装方式有两种：“前墙安装”或者是直接瞄准安装，当直接瞄准安装有困难的时候可使用光纤来瞄准。
通常FORNEY公司会根据具体项目的需要，随火检探头一起发运某些安装火检的设备。
火焰传感器火焰传感器是一种用于检测火焰存在的设备。
它是一种非常重要的安全设备，广泛应用于建筑物、工厂、车辆和电子设备中，用于早期火灾检测和防止火灾的发生。
火焰传感器通过感知光谱中的特定波长范围内的光辐射来检测火焰，并通过触发声音警报、发送通知、控制系统的操作等方式来向用户发出警告。
火焰传感器的工作原理基于火焰的独特光谱辐射特性。
当火焰燃烧时，会产生特定的光谱辐射，主要包括紫外光、可见光和红外光。
火焰传感器通过使用一组特殊的光敏元件来检测这些辐射，并根据辐射的强度和波长来确定火焰的存在和强度。
火焰传感器通常由以下几个主要部分组成：光敏元件、光学滤波器、信号处理电路和输出接口。
光敏元件是通过对光信号的敏感性将光能转换为电能的元件。
光学滤波器用于选择特定的光谱范围，以便只接收与火焰辐射相关的光信号。
信号处理电路用于放大和处理从光敏元件接收到的信号，并根据设定的阈值来确定火焰的存在和强度。
输出接口可以是声音警报、闪烁灯、通知设备或控制系统等，用于传达火焰的警报信息。
火焰传感器的应用非常广泛。
在建筑物中，火焰传感器常用于火灾报警系统中，以提供早期的火灾检测和警报。
工厂和车辆中的火焰传感器可以用于监测燃烧设备的火焰状况，以及避免潜在的火灾风险。
电子设备中的火焰传感器可以用于检测电子元件或电路板的过热情况，以防止火灾发生。
火焰传感器的选择和安装需要考虑多个因素。
首先，根据应用环境的需求选择适合的火焰传感器类型，如紫外光传感器、红外光传感器或光电离传感器等。
其次，根据需要确定火焰传感器的灵敏度和响应时间，以确保能够快速准确地检测到火焰。
此外，还要考虑传感器的可靠性、稳定性和抗干扰能力等因素。
然而，火焰传感器也存在一些局限性。
例如，火焰传感器可能对其他以光为基础的光源产生误报，例如太阳光或强照明灯。
此外，某些特殊情况下，如火焰被遮挡或火焰太小，火焰传感器可能无法正确检测到火焰的存在。
在使用火焰传感器时，需要定期对其进行维护和测试，以确保其正常工作。
