LN-AC型差阻式锚索测力计产品使用说明书西安联能自动化工程有限责任公司目录一、用途 (2)二、仪器构造及工作原理 (2)三、仪器的型号规格及技术指标 (4)四、验收、率定与保管 (4)五、埋设安装 (5)六、测量及计算 (6)1．人工测量计算 (6)2．自动测量 (6)七、注意事项 (7)八、装箱单 (8)一、用途LN－AC型差阻式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，时可兼测埋设点的温度且无需温度修正，测值准确、性能稳定。
使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。
LN－AC型差阻式锚索测力计有电阻比Z和电阻R t两个测值，利用电阻比Z测值及仪器特性参数可算出锚索所施加的压力，利用电阻R t测值和仪器特性参数可算出测点位置的温度。
二、仪器构造及工作原理1.仪器构造LN-AC型锚索测力计由测力计钢筒、四支感应组件及引出电缆、护罩等构成，如图一（结构图）及图二（电气图）所示。
图一图中感应组件1是一种差动电阻式小应变计。
四支互成90°安装在测力计钢筒上，测量钢筒受力产生的应变，通过计算后即可得知测力计钢筒上承受的轴向力。
2.工作原理四支差动电阻式应变计经串并联形成如图二（电气图）的电路，图中（R1、R2）、（R1′、R2′）、（R10、R20）、（R10′、R20′）分别代表四支差动电阻式仪器的两组差动电阻。
电缆芯线、芯线接头、及仪器均可承受0.5MPa 的水压以保证仪器的绝缘。
当测力计钢筒受到轴向压力时，测力计钢筒产生压缩变形从而使应变计R1、R1′、R10、R10′的电阻值减小，R2、R2′、R20、R20′的电阻值增大，电阻比Z因此减小。
三、仪器的型号规格及技术指标注：以上穿心孔径、最大外径、安装孔分度圆直径、传感器总高度等结构尺寸可以按用户要求在一定范围内变更。
四、验收、率定与保管⒈用户开箱验收先检查仪器的数量（包括附件）及出厂检验合格证（卡片）与装箱清单是否相符，如有不符请及时与我公司联系。
表A.1 锚索拉拔力试验记录表巷道名称：2015年月日表A.2 锚索拉拔力试验记录表巷道名称：2015年月日表A.3 锚索拉拔力试验记录表2015年月日表A.4 锚索拉拔力试验记录表巷道名称：2015年月日表A.5 锚索拉拔力试验记录表2015年月日表A.6 锚索拉拔力试验记录表巷道名称：2015年月日表A.7锚索拉拔力试验记录表表A.8 锚索拉拔力试验记录表巷道名称：2015年月日表A.9 锚索拉拔力试验记录表表A.10 锚索拉拔力试验记录表表A.11 锚索拉拔力试验记录表巷道名称：2015年月日表A.12 锚索拉拔力试验记录表表A.13 锚索拉拔力试验记录表表A.14 锚索拉拔力试验记录表巷道名称：2015年月日表A.15 锚索拉拔力试验记录表表A.16 锚索拉拔力试验记录表表A.17 锚索拉拔力试验记录表巷道名称：2015年月日表A.18 锚索拉拔力试验记录表表A.19 锚索拉拔力试验记录表表A.20 锚索拉拔力试验记录表巷道名称：2014年月日表A.21 锚索拉拔力试验记录表表A.22 锚索拉拔力试验记录表表A.23 锚索拉拔力试验记录表巷道名称：2014年月日表A.24 锚索拉拔力试验记录表表A.25 锚索拉拔力试验记录表表A.26 锚索拉拔力试验记录表巷道名称：2014年月日表A.27 锚索拉拔力试验记录表表A.28 锚索拉拔力试验记录表表A.29 锚索拉拔力试验记录表巷道名称：2014年月日表A.30 锚索拉拔力试验记录表表A.31锚索拉拔力试验记录表表A.32 锚索拉拔力试验记录表巷道名称：2014年月日表A.33 锚索拉拔力试验记录表表A.34 锚索拉拔力试验记录表表A.35 锚索拉拔力试验记录表巷道名称：2014年月日表A.36 锚索拉拔力试验记录表表A.37 锚索拉拔力试验记录表表A.38 锚索拉拔力试验记录表巷道名称：2014年月日表A.39 锚索拉拔力试验记录表表A.40 锚索拉拔力试验记录表表A.41 锚索拉拔力试验记录表巷道名称：2014年月日表A.42 锚索拉拔力试验记录表表A.43 锚索拉拔力试验记录表表A.44 锚索拉拔力试验记录表巷道名称：2014年月日表A.45 锚索拉拔力试验记录表表A.46 锚索拉拔力试验记录表表A.47 锚索拉拔力试验记录表巷道名称：2014年月日表A.48 锚索拉拔力试验记录表表A.49 锚索拉拔力试验记录表表A.50 锚索拉拔力试验记录表巷道名称：2014年月日表A.51 锚索拉拔力试验记录表。

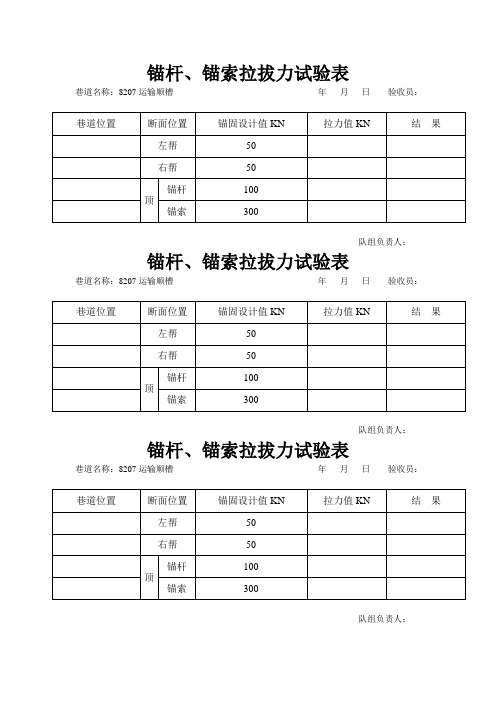

巷道名称：8207运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8207运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8207运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索抗拔力记录8207运输顺槽山西宏盛安泰煤业有限公司巷道名称：8207回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8207回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8207回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索抗拔力记录8207回风顺槽山西宏盛安泰煤业有限公司巷道名称：9201回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索拉拔力试验表巷道名称：9201回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索拉拔力试验表巷道名称：9201回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索抗拔力记录9201回风顺槽山西宏盛安泰煤业有限公司巷道名称：9201运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索拉拔力试验表巷道名称：9201运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索拉拔力试验表巷道名称：9201运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮60右帮60锚杆64顶锚索200队组负责人：锚杆、锚索抗拔力记录9201运输顺槽山西宏盛安泰煤业有限公司巷道名称：8203运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8203运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8203运输顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索抗拔力记录8203运输顺槽山西宏盛安泰煤业有限公司锚杆、锚索拉拔力试验表巷道名称：8203回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8203回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索拉拔力试验表巷道名称：8203回风顺槽年月日验收员：巷道位置断面位置锚固设计值KN 拉力值KN 结果左帮50右帮50锚杆100顶锚索300队组负责人：锚杆、锚索抗拔力记录8203回风顺槽山西宏盛安泰煤业有限公司。
VAB锚索测力计说明书VAB系列型振弦式锚索测力计说明书NANJING GEOT CIVIL ENGINEERING INSTRUMENTS CO. LTDVAB系列型振弦式锚索测力计说明书一、概述VAB系列型振弦式锚索测力计利用特制的应变计作为传感部件，用于长期监测预应力锚索对岩体或建筑物施加压力的大小，无需温度修正，测值准确、性能稳定。
使用时，安装在岩石边坡或混凝土建筑物的预应力锚索上。
VAB系列型振弦式锚索测力计有二弦、三弦、四弦和六。
经过振弦频率读数仪读出测力计A、B、C、D、E、F各支应变传感器的实时测量值，并利用仪器特性参数可算出锚索所施加的压力。
图1二、主要技术参数2、超量程：允许额定量程的1.2倍3、可根据客户要求额外增加温度热敏电阻传感器，其测温范围为-30～+90℃，精度0.3℃。
4、可根据客户要求额外增加智能芯片，将传感器编号、参数、温度修正等信息录入其中。
三、测量及计算1、振弦式锚索测力计的手工测量用振弦式读数仪完成。
测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值（或模数值）、仪器编号、设计编号和测量时间等信息。
2、振弦式锚索测力计的计算公式（以4根弦来举例）：P i=K(F0-F i)F0=(F01+F02+F03+F04)/4；F i=(F i1+F i2+F i3+F i4)/4；P i——被测锚索荷载值；K——锚索测力计标定系数，上式为4根弦的平均系数，由制造商给出；F0——锚索测力计4根弦零荷载时的模数平均值；F i——锚索测力计4根弦P i级荷载时的模数平均值；F01、F02、F03、F04——4根弦在零荷载时刻的模数值；F i1、F i2、F i3、F i4——4根弦在P i级荷载时的模数值。
注：1、3-210F，即模数值为频率值平方的千分之一。
=Hz⨯2、单支传感器参数，如K值等，详见传感器合格证。
3、在计算时，请注意统一各参数的数量级、单位。
凯里大风洞都力小学边坡治理工程预应力锚索预埋管道安装质量评定表承包商：合同编号： NO：单位工程名称或编码分部工程名称或编码单元工程名称或编码设计张拉力KN单元孔长M锚索编码孔管允许误差㎜测点位置测点偏差任意点左起弯点任意点中心点任意点右起弯点N1△x xN1' y N2 x N2' yN3△y xN3' yN4 xN4' y孔道管线型情况□合格□优良孔道管固定、管接头密封及畅通情况□合格□优良进出浆管规格质量、固定及畅通情况□合格□优良锚垫板与孔道垂直情况□合格□优良施工单位自检结果监理单位检查结果质量等级质量等级初检年月日监理工程师年月日复检年月日凯里大风洞都力小学边坡治理工程预应力锚索单元工程质量评定表承包商：合同编号：NO：单位工程名称或编码分部工程名称或编码单元工程名称或编码设计张拉力KN施工时段锚索编码锚索类型桩号高程序号项目质量标准检查结果1 编束、穿束钢绞线材质满足设计要求，有出厂材质证明及抽样检查的材质报告，外观检查无锈蚀、缺损；穿入管道内的锚索平顺不扭，进浆、排气管畅通，锚索结构物损坏，外露段保护良好；穿梭前，对锚索管道清孔，无杂物2 张拉张拉程序符合规定每级张拉力的伸长符合要求张拉升荷速率每分钟不超过设计应力值的1/103 预埋管段灌浆灌浆材料、浆比、强度等级符合设计要求出浆口压力0.1～0.2MPa，屏浆时间30min回浆比重大于进浆比重4 外锚头保护锚头二期混凝土符合设计图纸和技术要求5 其他施工单位自检结果监理单位检查结果质量等级质量等级终检年月日注：1.允许误差及测量坐标值按设计规定2.N1～N4是指锚索体左端，N1'～N4'是指锚索体右端3.△x为横向，△y为竖向初检 年 月 日 监理工程师年 月 日复检 年 月 日终检年 月 日凯里大风洞都力小学边坡治理工程预应力锚索编束合格证承包商：合同编号： NO ： 锚索编号 设计张拉力KN施工部位施工时段钢绞线 级别 规格 下料长度下料时间钢绞线盘号去皮、清洗、除锈情况： 止浆环 材料及直径 耐压 封填 灌（回）浆管管材及直径 耐压长度 隔离架 材料及直径 锚固段间距张拉段间距隔离架与索体邦扎情况：波纹管 材料 直径 长度 导向帽直径 长度 安装 索体锚固段长 张拉长度索体总长外观检查施工依据施工单位验收意见监理单位验收意见初检年 月 日 监理工程师年 月 日复检年 月 日 终检年 月 日凯里大风洞都力小学边坡治理工程预应力锚索准灌证承包商 施工部位 锚孔编码 锚索类型 设计吨位 设计孔深 设计浆液标号 水灰比 水泥 外加剂品种 外加剂掺量施工依据申请灌浆时间承包商年月日监理工程师年月日凯里大风洞都力小学边坡治理工程预应力锚索张拉许可证承包商施工部位锚索编号锚索类型设计吨位设计孔深内锚段长度张拉段长度注浆体设计标号注浆体龄期混凝土设计标号混凝土报告强度（7天/28天）张拉设备率定时间备注施工依据申请张拉开始时间：承包商：年月日监理工程师年月日凯里大风洞都力小学边坡治理工程预应力锚索张拉质量检查评定表承包商：合同编号：NO：锚索编号设计张拉力KN孔道长度m锚具型号施工部位预紧千斤顶型号编号压力表编号率定方程张拉千斤顶型号编号压力表编号率定方程序号压力表读数Mpa张拉力KN加荷时间min实际伸长量㎜稳压时间min递增值㎜理论伸长值㎜稳压前稳压后张拉分级0 1 2 3 4 5 6 6-1 6-2备注：油泵操作者伸长值测量者记录员施工单位评定等级监理单位评定等级监理工程师初检年月日复检年月日终检年月日年月日注：张拉分级中6-1、6-2为补偿张拉。
