高压开关柜的组成部分以及所需要的元器件

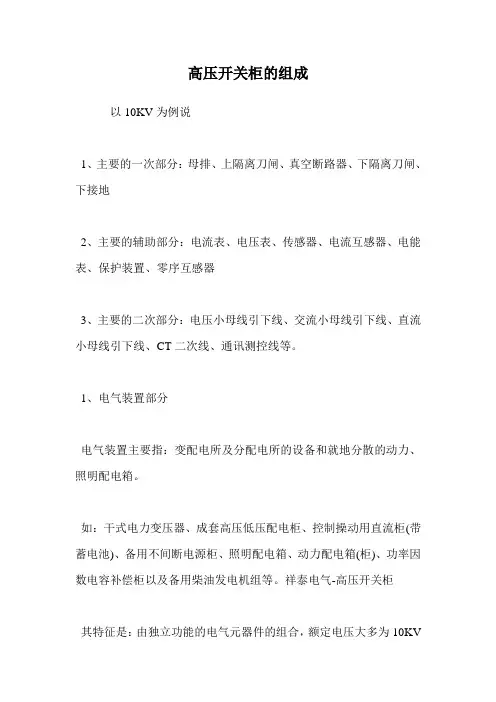

高压开关柜的组成
以10KV为例说
1、主要的一次部分：母排、上隔离刀闸、真空断路器、下隔离刀闸、下接地
2、主要的辅助部分：电流表、电压表、传感器、电流互感器、电能表、保护装置、零序互感器
3、主要的二次部分：电压小母线引下线、交流小母线引下线、直流小母线引下线、CT二次线、通讯测控线等。

1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源柜、照明配电箱、动力配电箱(柜)、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10KV
或380V/220V，仅在控制系统中电压有24V或12V。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件、保护部件的组合；布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380V/220V。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。

高压开关柜组成及分类高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按电压等级在3.6KV～550KV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作操作结构、高压防爆配电装置和高压开关柜等几大类。

一、开关柜的组成开关柜应满足GB3906-1991«3-35KV交流金属标准封闭开关设备»标准的有关要求。

通常高压开关柜是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。

柜内空间以空气、复合绝缘材料或SF6气体等绝缘物质作为介质，用作接受和分配电网的三相电能的装置。

1.柜体材料a)冷轧钢板或角钢（用于焊接柜）b)敷铝锌钢板或镀锌钢板（用于组装柜）c)不锈钢板（不导磁性）d)铝板（不导磁性）2.柜体功能单元，如图示-1a)主母线室（一般主母线布置按“品”字形或“1”字形两种结构），见部位Ab)断路器室,见B位置c)电缆室，C标示位置d)继电器和仪表室，D位置e)柜顶小母线室3.电器元件柜内常见一次电器元件（主回路设备）：序号元件示例型号1 电流互感器CT LZZBJ9-102 电压互感器PT JDZ-103 接地开关JN15-124 避雷器HY5WS单相型，TBP、JBP组合型5 隔离开关GN19-126 高压断路器少油型（S）；真空型（Z）；SF6型（L）7 高压接触器JCZ3-10D/400A8 高压熔断器RN2-129 变压器SC(L)系列干变；S系列油变10 高压带电显示器DXN-Q型11 绝缘件穿墙套管、触头盒、绝缘子、绝缘热缩护套12 高压电抗器串联型CKSG和启动电动机型QKSG13 负荷开关FN26-12(L)14 高压单相并联电容器BFF12-30-1柜内常用的二次元件，常见的如下序号元件电气符号1 继电器KA2 电度表PJ/PJR3 电流表PA4 电压表PV5 功率表PW/PR6 功率因数表PPF7 频率表PF8 熔断器FU9 空气开关QF10 转换开关SH11 信号灯HL12 电阻R13 按钮SB14 微机综保In二、高压开关柜分类1.按断路器安装方式分为移开式（手车式）、固定式移开式或手车式（用Y表示）：表示柜内的主要电器元件（如断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、记量手车、断路器手车、PT手车、电容器手车、所用变手车等，如KYN28A-12。

高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。

本文将介绍高压开关柜的结构组成以及其基本参数。

一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。

柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。

2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。

断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。

3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。

其主要作用是确保维修和检修操作的安全。

4. 接地开关：用于将电气设备接地，以提供额外的安全保护。

接地开关能够有效地排除设备中的残余电流，减少触电风险。

5. 电流互感器（CT）：用于测量电路中的电流。

电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。

6. 电压互感器（VT）：用于测量电路中的电压。

电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。

7. 仪表仪器：用于监控和显示电气设备的状态和参数。

常见的仪表包括电压表、电流表、频率表等。

二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。

2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。

3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。

4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。

5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。

6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。

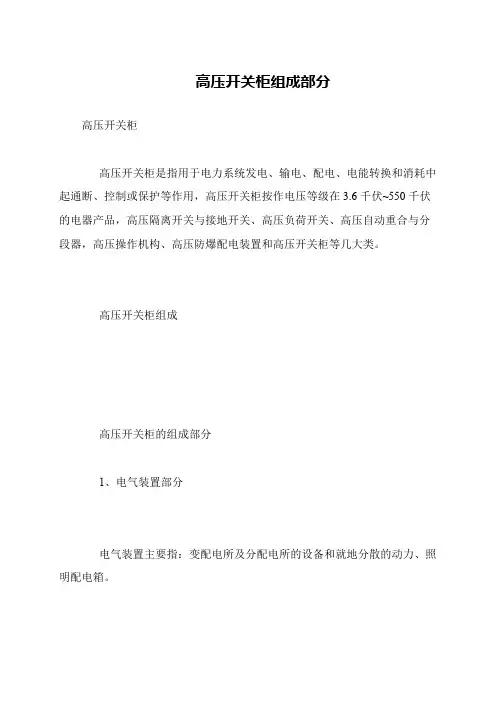

高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。

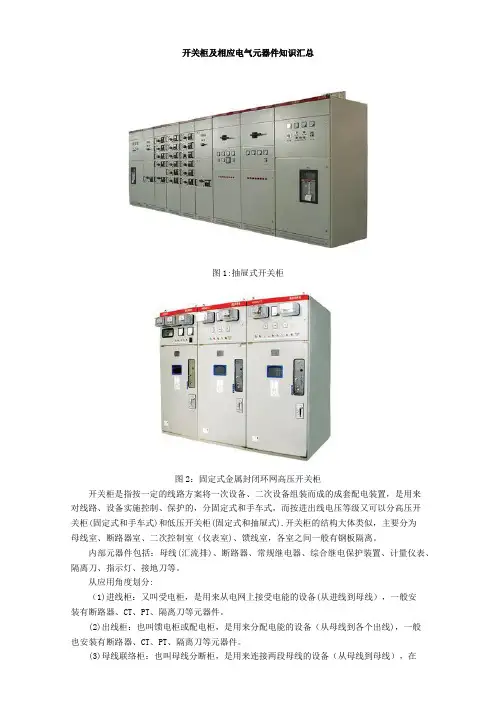

开关柜及相应电气元器件知识汇总图1:抽屉式开关柜图2：固定式金属封闭环网高压开关柜开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式).开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:（1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷.(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能.内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器.一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟），不允许重新合闸，以免产生过电压损坏电容器。

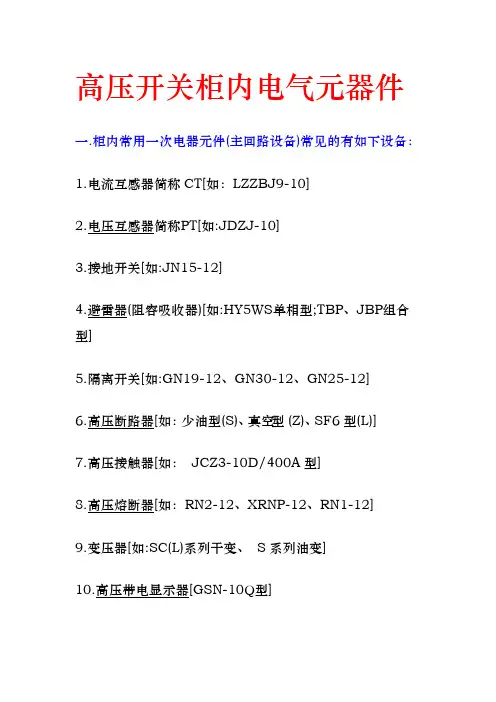

高压开关柜内电气元器件
一.柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
二.柜内常用的主要二次元件
(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。

附图：1、红申电气生产的高压电气元器件
附图：2、红申电气生产的高压开关柜。

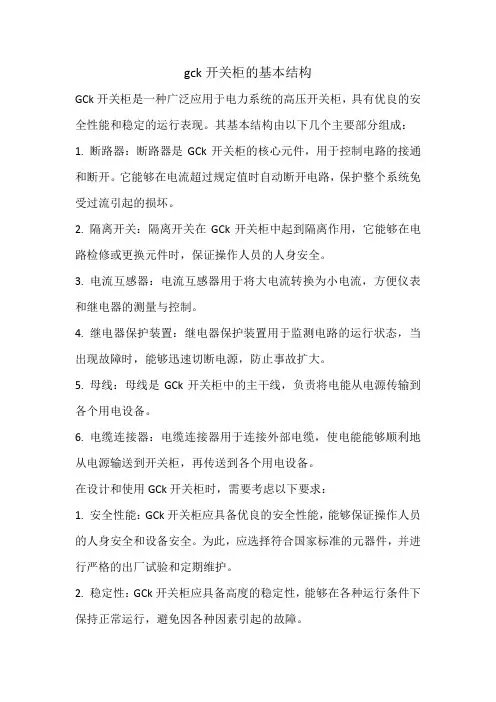

gck开关柜的基本结构GCk开关柜是一种广泛应用于电力系统的高压开关柜，具有优良的安全性能和稳定的运行表现。

其基本结构由以下几个主要部分组成：1. 断路器：断路器是GCk开关柜的核心元件，用于控制电路的接通和断开。

它能够在电流超过规定值时自动断开电路，保护整个系统免受过流引起的损坏。

2. 隔离开关：隔离开关在GCk开关柜中起到隔离作用，它能够在电路检修或更换元件时，保证操作人员的人身安全。

3. 电流互感器：电流互感器用于将大电流转换为小电流，方便仪表和继电器的测量与控制。

4. 继电器保护装置：继电器保护装置用于监测电路的运行状态，当出现故障时，能够迅速切断电源，防止事故扩大。

5. 母线：母线是GCk开关柜中的主干线，负责将电能从电源传输到各个用电设备。

6. 电缆连接器：电缆连接器用于连接外部电缆，使电能能够顺利地从电源输送到开关柜，再传送到各个用电设备。

在设计和使用GCk开关柜时，需要考虑以下要求：1. 安全性能：GCk开关柜应具备优良的安全性能，能够保证操作人员的人身安全和设备安全。

为此，应选择符合国家标准的元器件，并进行严格的出厂试验和定期维护。

2. 稳定性：GCk开关柜应具备高度的稳定性，能够在各种运行条件下保持正常运行，避免因各种因素引起的故障。

3. 可维护性：GCk开关柜应具备良好的可维护性，方便进行日常维护和检修。

为此，应合理布局各个元件，使其易于接近和操作。

同时，应提供足够的照明和通风设施，保证维护人员的视线和工作环境良好。

4. 环境适应性：GCk开关柜应适应各种环境条件，包括高温、低温、潮湿、盐雾等恶劣环境。

5. 电磁屏蔽：随着科技的发展，越来越多的电子设备被应用于开关柜中，这就涉及到电磁兼容性问题。

为了防止电磁干扰对其他设备和系统的影响，GCk开关柜应具备良好的电磁屏蔽性能。

6. 智能监控：为了实时监测开关柜的运行状态，及时发现和处理故障，GCk开关柜应具备智能监控功能。

通过安装传感器和采集设备，可以实现对温度、湿度、压力、电流、电压等参数的实时监测和记录。

高压开关柜的组成及各部分的作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压开关柜是电力系统中的重要设备，其组成部分及各自的作用对于电力系统的安全运行至关重要。

高压开关柜结构一、KYN高压开关柜（出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板。

出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C 隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操XXX触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分：仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验（隔离）两个不同位置之间移动。

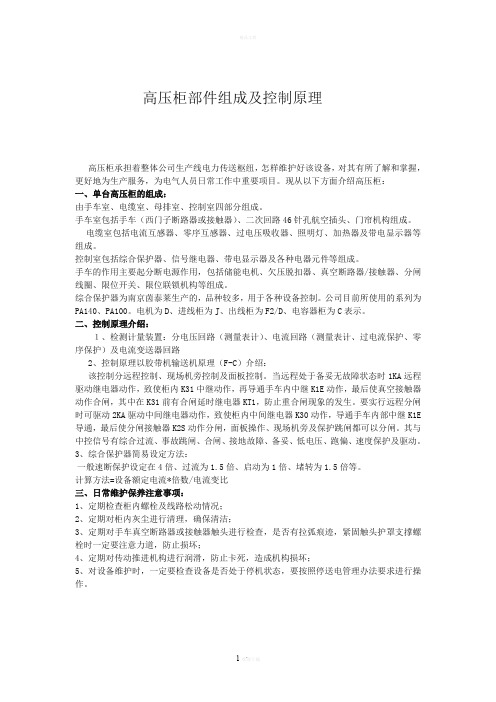

高压柜部件组成及控制原理高压柜承担着整体公司生产线电力传送枢纽，怎样维护好该设备，对其有所了解和掌握，更好地为生产服务，为电气人员日常工作中重要项目。

现从以下方面介绍高压柜：一、单台高压柜的组成：由手车室、电缆室、母排室、控制室四部分组成。

手车室包括手车（西门子断路器或接触器）、二次回路46针孔航空插头、门帘机构组成。

电缆室包括电流互感器、零序互感器、过电压吸收器、照明灯、加热器及带电显示器等组成。

控制室包括综合保护器、信号继电器、带电显示器及各种电器元件等组成。

手车的作用主要起分断电源作用，包括储能电机、欠压脱扣器、真空断路器/接触器、分闸线圈、限位开关、限位联锁机构等组成。

综合保护器为南京茵泰莱生产的，品种较多，用于各种设备控制。

公司目前所使用的系列为PA140、PA100。

电机为D、进线柜为J、出线柜为F2/D、电容器柜为C表示。

二、控制原理介绍：１、检测计量装置：分电压回路（测量表计）、电流回路（测量表计、过电流保护、零序保护）及电流变送器回路2、控制原理以胶带机输送机原理（F-C）介绍：该控制分远程控制、现场机旁控制及面板控制。

当远程处于备妥无故障状态时1KA远程驱动继电器动作，致使柜内K31中继动作，再导通手车内中继K1E动作，最后使真空接触器动作合闸，其中在K31前有合闸延时继电器KT1，防止重合闸现象的发生。

要实行远程分闸时可驱动2KA驱动中间继电器动作，致使柜内中间继电器K30动作，导通手车内部中继K1E 导通，最后使分闸接触器K2S动作分闸，面板操作、现场机旁及保护跳闸都可以分闸。

其与中控信号有综合过流、事故跳闸、合闸、接地故障、备妥、低电压、跑偏、速度保护及驱动。

3、综合保护器简易设定方法：一般速断保护设定在4倍、过流为1.5倍、启动为1倍、堵转为1.5倍等。

计算方法=设备额定电流*倍数/电流变比三、日常维护保养注意事项：1、定期检查柜内螺栓及线路松动情况；2、定期对柜内灰尘进行清理，确保清洁；3、定期对手车真空断路器或接触器触头进行检查，是否有拉弧痕迹，紧固触头护罩支撑螺栓时一定要注意力道，防止损坏；4、定期对传动推进机构进行润滑，防止卡死，造成机构损坏；5、对设备维护时，一定要检查设备是否处于停机状态，要按照停送电管理办法要求进行操作。
