认真勤奋主动担当专业能力开放包容一、钣金加工定义:钣金加工是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪切,冲裁,折弯,焊接,铆接,模具成型及表面处理等。
其显著的特征就是同一零件厚度一致。
根据加工方式不同,通常分为两类:1.非模具加工:通过数控冲床,激光镭射,折弯机,铆钉机等加工工具对板材进行加工的工艺方式,一般用于样品制作,成本较高。
2.模具加工:通过固定的模具,对钣金进行加工,一般有下料模,成型模,主要用于批量生产,成本较低。
钣金件具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、电控柜、取款机、设备外罩中，钣金件是必不可少的组成部分。
随着钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，机械工程师必须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。
钣金加工厂一般来说基本设备包括：剪板机、数控冲床、激光切割机、等离子切割机、水射流切割机、复合机、折弯机以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机、铆钉机、刨槽机等。
数控冲床的工作原理为：由数控装置内的计算机对编制好的加工程序分析后通过伺服系统及可编程序制器向机床主轴及进给等执行机构发出指令，机床主体则按照这些指令，并在检测反馈装置的配合下，对工件加工所需的各种动作，如刀具相对于工件的运动轨迹、位移量和进给速度等项要求实现自动控制，从而完成工件的加工。
激光切割机的原理：光纤激光切割机利用高密度激光束照射被切割材料上，使材料很快被加热至汽化的温度，瞬间蒸发形成孔洞，随着光束对材料的移动，孔洞连续形成行窄的切缝（如0.1mm左右），完成对材料的切割，这就是激光切割（Laser Cutting）。
按结构分可以分成两大类：1、开放式数控冲床：结构形状C型，一面是开放式。
钣金加工基本工艺顺序及基础知识1、剪料：指材料经过剪板机得到矩形工件的工艺过程。
2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。
3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。
4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。
5、折弯：指工件由折弯机成型的工艺过程。
6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。
7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。
8、攻牙：指在工件上加工出内螺纹的工艺过程。
9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。
10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。
11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。
13、拉母：指采用类似铆接的工艺。
用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。
14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。
15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。
16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。
17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。
18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。
19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。
20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。
21、拍平：指对有一定形状的工件过渡到平整的工艺过程。
22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。
23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。

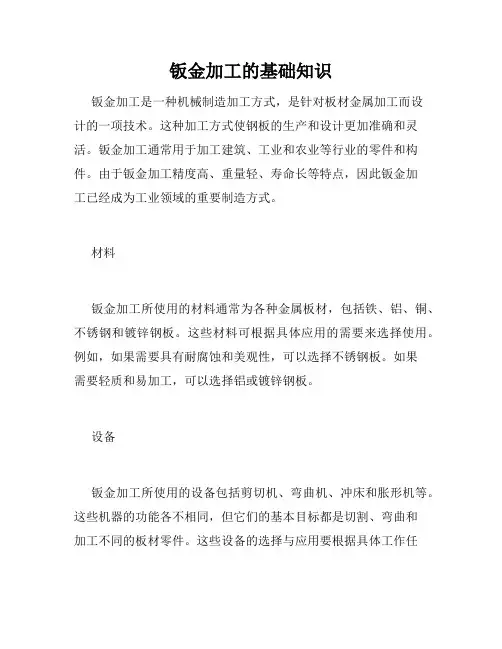

钣金加工的基础知识钣金加工是一种机械制造加工方式，是针对板材金属加工而设计的一项技术。
这种加工方式使钢板的生产和设计更加准确和灵活。
钣金加工通常用于加工建筑、工业和农业等行业的零件和构件。
由于钣金加工精度高、重量轻、寿命长等特点，因此钣金加工已经成为工业领域的重要制造方式。
材料钣金加工所使用的材料通常为各种金属板材，包括铁、铝、铜、不锈钢和镀锌钢板。
这些材料可根据具体应用的需要来选择使用。
例如，如果需要具有耐腐蚀和美观性，可以选择不锈钢板。
如果需要轻质和易加工，可以选择铝或镀锌钢板。
设备钣金加工所使用的设备包括剪切机、弯曲机、冲床和胀形机等。
这些机器的功能各不相同，但它们的基本目标都是切割、弯曲和加工不同的板材零件。
这些设备的选择与应用要根据具体工作任务而定。
例如，剪切机适用于加工质地柔软的钢板，而冲床则适用于加工更厚的材料。
制程钣金加工的制程通常包括切割、弯曲、成型、冲压和焊接等过程。
这些步骤都需要精确和技巧，以确保生产零件的完整性和整体质量。
在这些步骤中，切割和冲床是最容易出错的步骤，因为这两个步骤需要精确地切割和定位板材零件的位置和尺寸。
切割切割是钣金加工的第一道工序。
这道工序通过使用剪切机来割下所需尺寸的板材。
钣金加工中剪切机分为手动和自动两种类型。
手动剪切机通常使用的是手柄和脚踏板，而自动剪切机则通过电动或气动设备进行操作。
剪切机的切割能力通常由工作能力、材料厚度、刀具镀层和切割速度等多个因素决定。
弯曲弯曲是钣金加工的第二道工序。
这道工序通过弯曲机器进行操作。
弯曲机通过应用一定的压力将板材弯曲成所需的形状。
弯曲机分为手动和自动两种类型。
手动弯曲机通过人力操作，而自动弯曲机需要电子控制设备来进行操作。
弯曲机的弯曲能力通常由材料强度、板厚度和板材尺寸等因素决定。
成型成型是钣金加工的第三道工序。
这道工序通过利用板材材料的可塑性使板材具有所需的形状和大小。
成型分为冲压和胀形两种类型。
在冲压中，板材通过冲制模具创造出所需的孔和螺纹等形状。
钣金加工培训资料1.钣金加工简介1.1定义：钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。
1.2钣金加工的工艺流程：对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程：绘制展开图下料焊接2.钣金工程识图基本知识2.1机械制图简介：钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。
在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。
比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。
在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。
图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。
机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。
视图是按正投影法即零件向投影面投影得到的图形。
按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。
视图主要用于表达机件的外部形状。
图中看不见的轮廓线用虚线表示。
零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。
1：设计钣金的薄壁
以平整创建第一面薄壁
以拉伸创建第一面薄壁
在组件中以拉伸创建第一面薄壁
以旋转创建第一面薄壁
以混合创建第一面薄壁
以偏移创建第一面薄壁
以扫描混合创建第一面薄壁
以驱动曲面将实体转化为钣金
以薄壳将实体转化为钣金
以平整创建额外薄壁
以法兰创建额外薄壁
创建部分薄壁
创建止裂槽
创建扭转薄壁
薄壁的延伸
创建分离薄壁
薄壁设计实例
2：凹槽及冲孔
创建钣金切削
创建凹槽及冲孔
凹槽设计实例
3：钣金成形
钣金成形的基本观念
冲模的设计变更
以钣金件做为冲模
排除面的指定
成形区域的展开
钣金成形实例
4：钣金折弯
将平面区域折为弯曲
将成形区域折为弯曲
将钣金折为卷曲
含转接区的折弯
折弯处加入止裂槽
折弯线的调整
钣金折弯实例
5：钣金展开
变形曲面的展开
转接区曲面的展开
以剖面辅助钣金展开
实时检查钣金之展开状况
以变形区域辅助钣金展开
以一般裂缝辅助钣金展开
以曲面裂缝辅助钣金展开
以边线裂缝辅助钣金展开
以边线裂缝进行弯脚设计
以几何转变辅助钣金展开
6：设计钣金的特性
设定钣金的折弯半径
设定钣金的展开状态
计算钣金的展开长度
设定钣金的折弯表
创建折弯顺序表
制作钣金工程图
7：其他的钣金设计特征
以成形平整化消除圆角
曲线投影的应用
8：钣金设计实例
护盖的设计
工具箱的设计
机箱顶板的设计
机箱侧板的设计。
钣金基本常识范文钣金是一种用于制造、修复和改装金属制品的工艺和技术。
这种技术主要涉及到在金属材料上进行切割、弯曲、成型、焊接和打磨等操作，从而使金属材料形成所需的形状和结构。
钣金工艺广泛应用于汽车、航空、建筑、电子、电力等各个领域。
钣金工艺基本常识如下：1.材料选择：常用的钣金材料包括铝、钢、不锈钢和铜等。
材料的选择取决于具体的应用需求，如强度、耐腐蚀性、导电性等。
不同材料的加工方法和特点也会有所不同。
2.设计和绘图：钣金部件的设计非常重要，既需要满足功能要求，又要考虑到制造和装配的可行性。
通常需要绘制详细的图纸，并进行3D模型设计，以确保精确度和质量。
3.切割：切割是钣金加工的第一步，常见的切割方法有剪切、火焰切割、等离子切割和激光切割等。
不同的材料和厚度需要采用不同的切割方法，以保证切割的平直和精度。
4.弯曲：弯曲是钣金加工的一个常见操作，通过将金属板材弯曲成所需的形状和角度。
弯曲时需要考虑到材料的弹性变形和回弹问题，通常需要借助压力机和模具来完成。
5.成型：成型是指将平面材料通过冲压或拉伸等方法变换成具有复杂几何形状的工件。
成型工艺需要根据工件要求选择合适的方法和设备，并对成型件进行后续加工，如冷冲压、滚轧等。
6.焊接：钣金中常用的焊接方法包括电弧焊、气体保护焊、激光焊等。
焊接可以将多个钣金部件连接在一起，提高整体结构的强度和稳定性。
7.打磨和抛光：钣金加工后常需要进行打磨和抛光，以去除毛刺、瑕疵和表面氧化层，使表面更加光滑和美观。
8.表面处理：表面处理可以提高钣金部件的耐腐蚀性和装饰性。
常见的表面处理方法包括电镀、喷涂、阳极氧化等。
9.质量控制：在钣金加工过程中需要进行严格的质量控制，包括尺寸精度、外观质量和材料性能等。
通常需要使用测量工具和检测设备对加工件进行检验。
10.环保和安全：钣金加工涉及到切割、焊接和喷涂等工艺，可能产生金属屑、废气和废水等污染物。
必须采取相应的环境保护措施和安全防护措施，确保生产过程安全、无污染。
钣金的基础知识钣金如何加工钣金是针对金属薄板一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等。
以下是由店铺整理关于钣金的基础知识的内容，希望大家喜欢!一、钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC。
最近开发的新材料:镀铝锌钢板。
二、钣金加工方法1、下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多。
按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割。
我司主要采用剪切、冲切及激光切割(LASER)1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度。
并尽量减少板材扭曲。
1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料。
1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高。
2、手工成形随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的。
手工方法往往作为补充加工或修整工作。
但在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工。
手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成。
手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正。
3、工模具成形工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型。
可分为:弯曲、拉延、局部成型和翻边、缩口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平。
我司主要采用弯曲(折弯)、校平或成形等工艺。
弯曲(折弯)是钣金加工的主要方法之一。
三、钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接。
我司采用的联接方式:焊接、螺纹联接和铆接。
1、焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法。
可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊。
工业钣金知识点总结一、概念和基本知识1. 钣金加工是指利用金属板材进行加工，制造各种工业产品的一种加工方式。
通常情况下，采用的材料包括铁、铜、铝、不锈钢等金属材料，其厚度通常在0.5-6mm之间。
2. 钣金加工通常包括剪切、冲压、弯曲、焊接、组装等工艺步骤。
在加工过程中，需要使用各种专用设备和工具，如剪板机、冲床、折弯机、焊接设备等。
3. 钣金加工主要用于制造汽车、电子产品、家居用品、通讯设备、医疗器械等各种产品的外壳、结构件和配件。
随着工业化的发展，钣金加工在制造业中扮演着越来越重要的角色。
4. 钣金加工具有密封性好、轻量化、外观精美等优点，因此在一些高端产品中得到了广泛应用。
二、加工工艺1. 剪切：剪切是指将金属板材按照设计要求裁剪成相应尺寸的工艺步骤。
剪切通常使用剪板机进行，可根据需要进行直线剪切或曲线剪切。
2. 冲压：冲压是利用冲模对金属板材进行冲孔、压纹、剪边等设计要求的加工过程。
冲压通常使用冲床进行，可高效地对大批量的零部件进行加工。
3. 弯曲：弯曲是指对金属板材进行曲线或折线弯曲的工艺步骤。
弯曲通常使用折弯机进行，可实现各种角度和半径的弯曲加工。
4. 焊接：焊接是将两块金属板材通过熔化接头材料进行结合的工艺步骤。
焊接通常使用电弧焊、气体保护焊、激光焊等方法进行。
5. 组装：组装是将各个加工好的零部件进行装配，形成完整的产品的工艺步骤。
组装通常需要进行精确的配合和固定，以保证产品的质量和可靠性。
三、常用材料1. 冷轧板：冷轧板材质硬度高，表面平整光滑，适用于需要高强度、高硬度的产品制造。
2. 热轧板：热轧板材质柔软，易于加工成型，适用于需要成型加工的产品制造。
3. 不锈钢板：不锈钢板具有良好的耐腐蚀性和耐高温性，适用于制造高要求的产品。
4. 铝合金板：铝合金板重量轻，具有良好的导热性和抗腐蚀性，适用于要求轻量化的产品制造。
5. 铜板：铜板导电性好，适用于制造需要良好导电性的产品。
四、设备和工具1. 剪板机：剪板机是用于对金属板材进行剪切加工的设备，可实现直线剪切和曲线剪切。
