《电力系统分析（上）》模拟试题一填空题（本题共9小题，第1到8题每小题2分，第9题4分，共20分）1．电能生产的特点是不能大规模存储、供输配同时进行、与国民经济的各部门和人民生活密切相关。
2．对电力系统运行的基本要求是保证安全可靠的供电，要有合乎要求的电能质量，要有良好的经济性。
3．电力系统调压的方式有发电机调压，改变变压器分接头调压，串联电容器调压。
4．电力系统调压的措施有增减无功功率进行调压，改变有功功率和无功功率的分布进行调压，改变网络参数进行调压，调整用电负荷或限电的方法进行调压。
5．火电厂间有功功率负荷经济分配的准则是等微增率准则。
6．无功功率负荷经济分配的准则网损微增率准则进行无功功率分配。
7．电力系统频率的调整分为一次调频，二次调频。
它们分别依靠发电机组调速器的有差特性和调频器完成的。
8．设n个节点网络共有r个PV节点，则以直角坐标表示的求解潮流功率方程有个，以极坐标表示的求解潮流功率方程有个。
9．写出牛顿－拉夫逊算法的迭代求解公式（以直角坐标表示）。
二计算题（每小题10分，共30分）1．型号为SFS－40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38.5/11，查得＝46.8kW，＝0.9%，＝217kW，＝200.7kW，＝158.6kW，＝17%，＝10.5%，＝6%。
试求归算到高压侧的变压器参数有名值。
RⅠ=3.919Ω；RⅡ＝2.645Ω；RⅢ＝2.152Ω；XⅠ=130.075Ω；XⅡ＝75.625Ω；XⅢ＝－3.025Ω；GT＝9.669× S；BT＝74.38× S。
2．平行输电线路如图2所示，已知每回线长250km ，＝0.08 ，＝0.4 ，＝2.8 ，负荷＝150MV，cos =0.85，线路首端电压=245kV，试计算输电线路的电压降落和电压损耗。
3．降压变压器等值电路示于图3。
归算到高压侧的阻抗为欧。

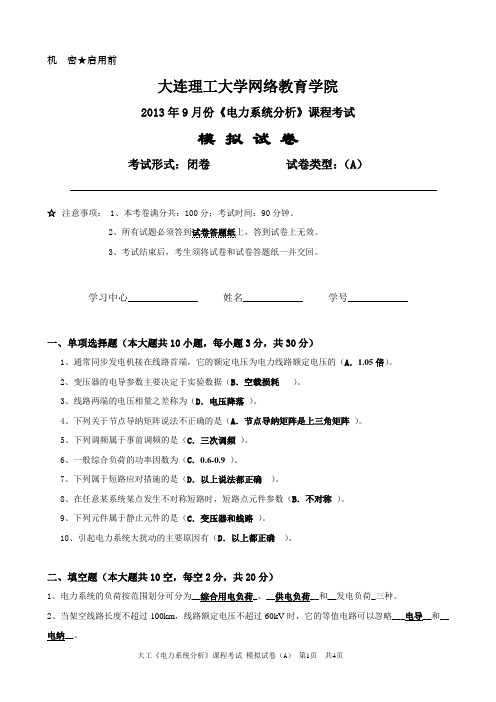

机密★启用前大连理工大学网络教育学院2013年9月份《电力系统分析》课程考试模拟试卷考试形式：闭卷试卷类型：（A）☆注意事项： 1、本考卷满分共：100分；考试时间：90分钟。
2、所有试题必须答到试卷答题纸上，答到试卷上无效。
3、考试结束后，考生须将试卷和试卷答题纸一并交回。
学习中心______________ 姓名____________ 学号____________一、单项选择题（本大题共10小题，每小题3分，共30分）1、通常同步发电机接在线路首端，它的额定电压为电力线路额定电压的（A．1.05倍）。
2、变压器的电导参数主要决定于实验数据（B．空载损耗）。
3、线路两端的电压相量之差称为（D．电压降落）。
4、下列关于节点导纳矩阵说法不正确的是（A．节点导纳矩阵是上三角矩阵）。
5、下列调频属于事前调频的是（C．三次调频）。
6、一般综合负荷的功率因数为（C．0.6-0.9）。
7、下列属于短路应对措施的是（D．以上说法都正确）。
8、在任意某系统某点发生不对称短路时，短路点元件参数（B．不对称）。
9、下列元件属于静止元件的是（C．变压器和线路）。
10、引起电力系统大扰动的主要原因有（D．以上都正确）。
二、填空题（本大题共10空，每空2分，共20分）1、电力系统的负荷按范围划分可分为__综合用电负荷_、__供电负荷__和__发电负荷_三种。
2、当架空线路长度不超过100km，线路额定电压不超过60kV时，它的等值电路可以忽略___电导__和__电纳__。
3、降压变压器高压侧的主分接头电压为220kV，若选择＋2×2.5%的分接头，则该分接头电压为__231kV_。
4、电力系统的无功功率电源包括__同步发电机__、__同期调相机__、并联电容器和静止补偿器等。
5、电源端口的__电压幅值_和__频率__不随负载变化而变化的电源称为无限大容量电源。
三、简答题（本大题共2小题，每小题5分，共10分）1、简述标幺值等值网络的优点。
电力系统分析模拟试题与答案一、单选题（共40题，每题1分，共40分）1、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。
A、断流能力B、电流效应C、机械效应D、热稳定性正确答案：A2、将工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率相加，得到的功率称为（—）。
A、供电负荷B、工业负荷C、综合用电负荷D、发电负荷正确答案：C3、正常运行时，电力系统频率的调整的基本原理是（一）。
A、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围之内B、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围之内C、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围内D、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围内正确答案：D4、（）电网采用中性点直接接地方式。
A、35kV及以下B、63kVC、UOkV及以下D、IIOkV及以上正确答案：D5、架空线路的绝缘子是用来保持（—）绝缘的。
A、导线和杆塔之间B、导线与大地之间C、导线与电气设备之间D、导线和导线之间正确答案：A6、电网中无功功率的流向是（）oA、从电压低的节点流向电压高的节点B、从相位超前相流向相位滞后相C、从相位滞后相流向相位超前相D、从电压高的节点流向电压低的节点正确答案：D7、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是（一）。
A、改变无载调压变压器变比B、增加无功补偿装置C、减小发电机无功出力D、改变有载调压变压器变比正确答案：B8、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（一）。
A、单回路放射式接线B、单回路放射式或单电源双回路放射式C、单电源双回路放射式D、双电源供电方式正确答案：D9、变压器的电纳是由试验数据（一）求得的。
A、ΔPKB、ΔP0C、10%D、UK%正确答案：C10、输电线路等效电路中消耗无功功率的是电抗和（—）。
电力系统分析考试模拟题（含答案）一、单选题（共70题，每题1分，共70分）1、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。
A、核电厂；B、径流式大型水力发电厂。
C、火力发电厂；D、具有调整库容的大型水电厂；正确答案：D2、系统中供电可靠性高，同时对系统的绝缘水平要求也高。
A、部分接地B、直接接地C、大电流接地D、不接地正确答案：A3、在三绕组变压器中，在空间位置处于中间的绕组的电抗最可能是（）。
A、30ΩB、–0.2ΩC、100ΩD、20Ω正确答案：B4、电力系统的特点不包括：A、复杂难以控制B、暂态过程短促C、不能大量存储D、与国民经济关系密切正确答案：A5、220kv电力系统中性点应采用的接线方式是（）。
A、经消弧线圈接地。
B、直接接地；C、不接地；正确答案：B6、下列哪个既是有功功率电源，又是无功功率电源。
A、发电机B、电容器C、并联电抗器D、静止补偿器正确答案：A7、为减小系统负荷变化所引起的频率波动，应采取的措施是（）。
A、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；B、设置足够的无功电源。
C、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；D、设置足够的冷备用容量，并装设自动按频率减负荷装置；正确答案：C8、电力系统分析中，有功功率的单位常用（）A、VARB、MWC、MVD、DV正确答案：B9、变压器中性点经消弧线圈接地，普遍采用（）补偿方式。
A、欠补偿B、过补偿C、完全补偿D、以上均可正确答案：B10、线路始端的额定电压为线路额定电压的（）.A、95%B、105%C、100%D、110%正确答案：D11、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（）。
A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。
电力系统分析模拟考试题与参考答案一、单选题（每题5分，共25分）1. 电力系统稳定性分析中，描述系统在小干扰后，各物理量随时间变化的关系的是（）A. 暂态过程B. 静态过程C. 暂态稳定性D. 静态稳定性参考答案：B2. 在电力系统中，进行无功功率补偿时，通常采用的设备是（）A. 电容器B. 电感器C. 变压器D. 电动机参考答案：A3. 电力系统短路计算中，通常将系统中的（）视为无穷大电源。
A. 发电机B. 负载C. 变压器D. 线路参考答案：A4. 下列哪种设备主要用于控制电力系统有功功率的传输（）A. 断路器B. 隔离开关C. 继电保护D. 调压器参考答案：D5. 在电力系统可靠性评估中，用来描述系统正常运行的概率的是（）A. 可靠性指标B. 可用率C. 故障率D. 强迫停机率参考答案：A二、判断题（每题5分，共25分）1. 在电力系统稳定性分析中，暂态稳定性是指系统在小干扰后，能够恢复到稳定运行状态的能力。
（）参考答案：错2. 电力系统的有功功率和无功功率平衡是电力系统正常运行的基本条件。
（）参考答案：对3. 在电力系统短路计算中，可以忽略线路的电阻和电抗。
（）参考答案：错4. 电力系统的可靠性评估中，系统的可用率越高，表示系统的运行成本越高。
（）参考答案：错5. 进行电力系统稳定性分析时，只需要考虑系统的静态稳定性，不需要考虑暂态稳定性。
（）参考答案：错三、计算题（每题10分，共30分）1. 一条220kV的输电线路，长度为150km，线路的电阻为0.18Ω/km，电抗为0.22Ω/km。
求该输电线路的等效电阻和等效电抗。
参考答案：等效电阻= 150km × 0.18Ω/km = 27Ω等效电抗= 150km × 0.22Ω/km = 33Ω2. 有一个三相交流电路，每相的电压有效值为220V，频率为50Hz。
求该电路的线电压和相电压的关系。
参考答案：线电压U线= √3 × 相电压U相= √3 × 220V ≈ 380V3. 一台发电机的额定容量为300MW，额定电压为220kV。
2013年3月份《电力系统分析》课程考试（A）一、单项选择题（本大题共10小题，每小题3分，共30分）1、下列设备不属于电力系统二次设备的是（ A ）。
A．输电线路B．电流表C．电压表D．继电保护装置2、下列电力系统运行参量属于机械参量的是（ B ）。
A．功率B．频率C．电流D．电压3、（ C ）指的是电力线路始末端实际运行电压与线路额定电压的差值。
A．电压调整B．电压损耗C．电压偏移D．电压降落4、对于长度不超过100km、电压等级为220kV的电力线路，（ D ）。
A．线路消耗容性无功功率B．线路发出感性无功功率C．线路呈电阻性D．线路消耗感性无功功率5、下列关于无限大容量电源说法正确的是（ A ）。
A．短路前后电源频率恒定B．电源的内阻抗为无穷大C．短路前后电源端口电压幅值发生变化D．同步发电机是无限大容量电源6、下列关于节点阻抗矩阵说法正确的是（ B ）。
A．节点阻抗矩阵是稀疏矩阵B．节点阻抗矩阵是满阵C．节点阻抗矩阵中的互阻抗等于节点之间支路阻抗的负值D．节点阻抗矩阵中的自阻抗等于所有连接于节点的支路阻抗之和7、下列关于频率调节说法正确的是（ C ）。
A．一次调频需要进行负荷曲线预测B．对于变化幅度较大、周期较长的冲击性负荷，需要进行事前调频C．对于变化幅度小、周期短的负荷，可以由发电机组调速器进行频率调节D．对于变化幅度最大、周期最长的生活负荷，需要进行事后调频8、对于变压器，正序电抗和负序电抗总是（ D ）。
A．二者大小关系不确定B．正序电抗大于负序电抗C．正序电抗小于负序电抗D．正序电抗等于负序电抗9、下列说法正确的是（ A ）。
A．短路分析属于电磁暂态分析B．短路分析属于机电暂态分析C．功角稳定性分析属于电磁暂态分析D．电磁暂态过程与机电暂态过程互不影响10、下列说法不正确的是（ B ）。
A．当运行点位于功角特性曲线的上升部分时，该运行点是静态稳定的B．当运行点位于功角特性曲线的下降部分时，该运行点是静态稳定的C．静态稳定极限点对应的功率是发电机在给定参数下可能输出的最大功率D．电力系统要保持一定的抗干扰能力，不应该在接近稳定极限的情况下运行二、填空题（本大题共10空，每空2分，共20分）1、电压等级是指国家标准规定的一定数量的标准电压，本质上就是___用电设备____和___电力线路_____的额定电压。
东北大学智慧树知到“电气工程及其自动化”《电力系统分析》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.发电机的单位调节功率可以表示为()。
A.B.C.D.2.中性点不接地系统，发生单相接地故障，非故障相电压升高为()。
A.相电压B.线电压C.倍的相电压D.倍的线电压3.在发电机稳态运行状态中，机械功率PT与电磁功率相比，将()A、大B、小C、相等D、无关系4.通常逆调压的调压范围是(基准为UN)()。
A.0～5%B.0.5%～7.5%C.5%～10%D.0～10%5.无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度()A、A，B，C三相相同B、只有A，B两相相同C、只有B，C两相相同D、只有A，C两相相同6.逆调压是指()。
A.高峰负荷时，将中枢点的电压调高; 低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低; 低谷负荷时，将中枢点的电压调高C.高峰负荷，低谷负荷中枢点的电压均低D.峰负荷，低谷负荷中枢点的电压均高7.潮流方程是()。
A.代数方程B.微分方程C.代数方程组D.微分方程组8.根据对称分量法，a，b，c三相的零序分量相位关系是()A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同9.目前我国电力系统中火电厂主要有两类，即()。
A.凝汽式电厂和热电厂B.地热电厂和热电厂C.水电厂和火电厂D.潮汐电厂和地热电厂10.在电力系统潮流计算中，PV节点的待求量是()A、无功功率Q、电压相角δB、有功功率P、无功功率QC、电压大小V、电压相角δD、有功功率P、电压大小V11.系统发生两相短路接地故障时，复合序网的连接方式为()。
A.零序、负序并联，正序开路B.正序、零序并联，负序开路C.正序、负序、零序并联D.正序、负序并联，零序开路12.电力系统中发生概率最多的短路故障是()。
A.三相短路B.两相短路C.两相短路接地D.单相接地短路13.电压中枢点是指()A、反映系统电压水平的主要发电厂母线B、反映系统电压水平的主要变电所母线C、A或BD、电机输出线14.电力线路的等值电路中，电阻参数R主要反映电流流过线路产生的()。

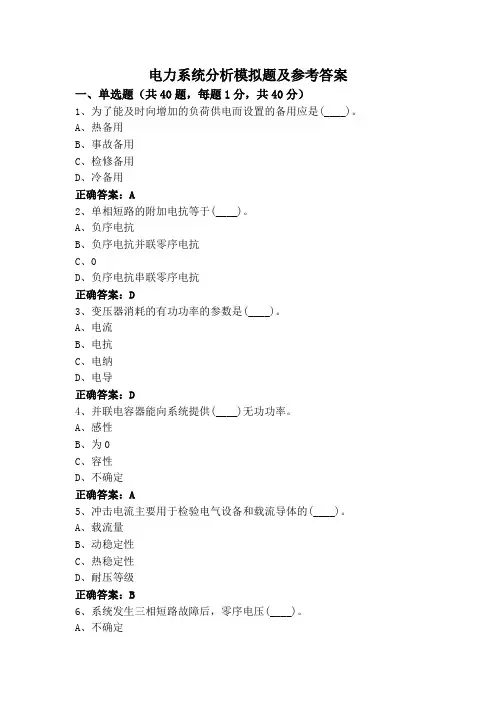

电力系统分析模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、为了能及时向增加的负荷供电而设置的备用应是(____)。
A、热备用B、事故备用C、检修备用D、冷备用正确答案：A2、单相短路的附加电抗等于(____)。
A、负序电抗B、负序电抗并联零序电抗C、0D、负序电抗串联零序电抗正确答案：D3、变压器消耗的有功功率的参数是(____)。
A、电流B、电抗C、电纳D、电导正确答案：D4、并联电容器能向系统提供(____)无功功率。
A、感性B、为0C、容性D、不确定正确答案：A5、冲击电流主要用于检验电气设备和载流导体的(____)。
A、载流量B、动稳定性C、热稳定性D、耐压等级正确答案：B6、系统发生三相短路故障后，零序电压(____)。
A、不确定B、变低C、零D、变高正确答案：C7、两相短路的附加电抗等于(____)。
A、负序电抗并联零序电抗B、0C、负序电抗D、负序电抗串联零序电抗正确答案：C8、用于电能远距离输送的线路为(____)。
A、输电线路B、输配电线路C、配电线路D、直配线路正确答案：A9、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。
A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、高压绕组D、低压绕组正确答案：B10、某LGJ-300的线路，几何均距为6米，导线的计算外径为25.2mm，其电阻值为(____)。
A、0.13Ω/kmB、0.5Ω/kmC、025Ω/kmD、0.24Ω/km正确答案：A11、下列故障类型中，属于对称短路故障为(____)。
A、单相接地短路B、三相短路C、两相接地短路D、两相短路正确答案：B12、500kV系统中性点运行方式经常采用(____)。
A、不接地B、经电抗接地C、经电阻接地D、直接接地正确答案：D13、我国目前电力系统的最高电压等级是(____)。
A、交流500kV，直流±800kVB、交流500kV，直流±500kVC、交流1000kV，直流±1100kVD、交流750kV，直流±500kV正确答案：C14、单相短路接地的附加电抗等于(____)。
大连理工大学智慧树知到“电气工程及其自动化”《电力系统分析》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.在环形网络中，无功功率分点通常是系统电压最高点。
()A.正确B.错误2.下列不属于功率方程变量类型的是()。
A.不可控变量B.状态变量C.平衡节点D.控制变量3.计算短路冲击电流可以检验断路器开断能力、热稳定性。
()A.正确B.错误4.我国规定，35kV及以上电压供电负荷电压偏移范围在()之内。
A.±3%B.±4%C.±5%D.±6%5.电力系统暂态稳定性可以理解成电力系统受到大扰动后，发电机功角恢复到原值或者稳定到一个新值的能力。
()A.正确B.错误6.下列不属于简单开式网络潮流分布计算情况的是()。
A.已知末端功率和末端电压求潮流分布B.已知首端功率和首端电压求潮流分布C.已知末端功率和首端电压求潮流分布D.已知功率节点电压和首端电压求潮流分布7.在电力系统潮流计算中，广泛应用的数学模型是回路电流方程。
()A.正确B.错误8.电力系统频率的变化主要是由有功负荷变化引起的。
()A.正确B.错误9.电力系统中，通常认为发电机正常运行时()。
A.电压、电流为正序B.电压、电流为负序C.电压负序、电流为正序D.电压正序、电流为零序10.下列关于各类发电厂合理组合说法正确的是()。
A.充分利用水源和核电B.尽可能降低火电的单位煤耗，发挥高效机组的作用C.尽量降低火力发电成本D.以上说法都正确第1卷参考答案一.综合考核1.参考答案：B2.参考答案：C3.参考答案：A4.参考答案：C5.参考答案：A6.参考答案：D7.参考答案：B8.参考答案：A9.参考答案：A10.参考答案：D。

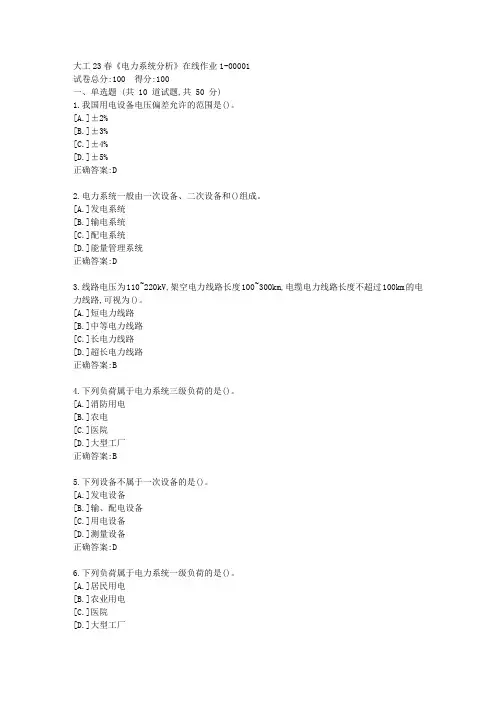

大工23春《电力系统分析》在线作业1-00001
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.我国用电设备电压偏差允许的范围是()。
[A.]±2%
[B.]±3%
[C.]±4%
[D.]±5%
正确答案:D
2.电力系统一般由一次设备、二次设备和()组成。
[A.]发电系统
[B.]输电系统
[C.]配电系统
[D.]能量管理系统
正确答案:D
3.线路电压为110~220kV,架空电力线路长度100~300km,电缆电力线路长度不超过100km的电力线路,可视为()。
[A.]短电力线路
[B.]中等电力线路
[C.]长电力线路
[D.]超长电力线路
正确答案:B
4.下列负荷属于电力系统三级负荷的是()。
[A.]消防用电
[B.]农电
[C.]医院
[D.]大型工厂
正确答案:B
5.下列设备不属于一次设备的是()。
[A.]发电设备
[B.]输、配电设备
[C.]用电设备
[D.]测量设备
正确答案:D
6.下列负荷属于电力系统一级负荷的是()。
[A.]居民用电
[B.]农业用电
[C.]医院
[D.]大型工厂。
电力系统分析试卷（ A ）班级：学号：姓名：一、单项选择题（本大题共15小题，每小题2分，共30分）1.构成电力网的主要设备有（）。
A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容2.电力线路等值参数中消耗有功功率的是（）。
A.电阻B.电感C.电纳D.电容3.一般三绕组变压器的分接头( )A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧4.电力系统分析中，无功功率的单位常用（）。
A.MVARB.MWC.MVAD.V5.额定电压等级为220KV系统的平均额定电压是（）。
A.212KB.230KVC.242KVD.250KV6.采用分裂导线的目的是（）。
A.减小电抗B.增大电抗C.减小电纳D.增大电阻7．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度 ( ) A.A、B、C三相不同 B.A、B、C三相相同C.A、B两相相同D.B、C两相相同8.有备用电源接线方式的优、缺点是（）。
A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高9．电力系统中发生概率最多的短路故障是（）。
A．三相短路B．两相短路C．两相短路接地D．单相接地短路10.应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（）A．加速面积大于减速面积B．加速面积小于减速面积C．加速面积为无限大D．减速面积为零11．中性点经消弧线圈接地的运行方式，在实践中一般采用( )A．欠补偿B．过补偿C．全补偿D．恒补偿12．电力系统发生单相接地短路，短路电流包含( )A.正序、负序分量B.正序、负序、零序分量C.正序、零序分量D.零序分量13．根据正序等效定则，当系统发生三相短路故障，附加阻抗X△为( )A.0B.X0∑C.X2∑D.X1∑14．电力系统的综合用电负荷加上网络中的供电损耗称为( )A．厂用电负荷B．发电负荷C．工业负荷D．供电负荷15．系统中有功功率不足，会造成（）。
大连理工大学智慧树知到“电气工程及其自动化”《电力系统分析》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.当加速面积等于减速面积时，系统()。
A.稳定B.不稳定C.临界稳定D.无法确定2.一般取电力系统中的最低电压等级为基本级，把非基本级的元件参数、电流、电压按照实际变比归算到基本级。
()A.正确B.错误3.下列关于电力系统运行特点说法正确的是()。
A.电能可以大量储存B.暂态过程缓慢C.发、用电实时平衡D.电网频率不可以出现偏差4.配电系统通常采用辐射网，对于重要负荷通常采用双回路。
()A.正确B.错误5.发电设备在任何时刻所生产的总电能可以不等于该时刻用电设备取用的电能和输、配电过程中电能损耗之总和。
()A.正确B.错误6.下列不属于衡量电能质量指标的是()。
A.频率质量B.电压质量C.波形质量D.系统故障率7.电力线路串联电抗中的无功功率与负荷电流的平方成反比，呈感性。
()A.正确B.错误8.计算环形网络的初步功率分布时，需假设全网电压为额定电压。
()A.正确B.错误9.负荷预测主要针对变动幅度较大周期较长的负荷进行，可以作为有功功率和频率二次调整的依据。
()A.正确B.错误10.电力系统采用无备用接线方式简单、经济、运行方便，但是供电可靠性差。
()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：C2.参考答案：B3.参考答案：C4.参考答案：A5.参考答案：B6.参考答案：D7.参考答案：B8.参考答案：A9.参考答案：B10.参考答案：A。
模拟试题１教学中心：专业层次：学号：姓名：座号：注意事项：1. 本试卷共五大题，满分100分，考试时间90分钟，闭卷；2. 考前请将以上各项信息填写清楚；3. 所有答案直接做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。
一、填空题1.电力系统标幺值中选择基准值的要求是在标幺值中各物理量都用表示，首先选择。
2. 电力系统是有，，，和的电气设备（如发电机，变压器，电力线路以与各种用电设备）联系在一起组成的有机整体。
3.调压方式：，，4.电力线路上的无功功率损耗分两部分：和中的无功功率的损耗。
5.电力系统中性点的运行方式主要分两类：，。
6.这种高峰负荷时，低谷负荷时的中枢点电压调整方面称逆调压。
7. 我国电力系统常用的中性点接地方式有四种：、、和。
8.对电力系统运行的首要要求。
9. 元件的电抗比电阻大得多的高压传输电线中，感性无功功率从元件电压的一端流向电压的一端。
10. 电力系统中所有电力用户的用电设备所消耗的电功率总和称为电力系统的综合用电负荷。
11.有备用接线方式包括：、、、和。
12. 输电线路采用分裂导线对参数的影响为：使电抗，电纳、（填写增大或减小）二．简答题1.简述潮流计算的主要目的。
2.什么叫变压器的短路试验和空载试验？3.如何计算输电线路和变压器阻抗元件上的电压降落？4.试简述采用标幺值的优点和缺点。
四．计算题(本题共2小题，共30分)1.电力系统的部分接线如图所示，各电压级的额定电压与功率输送方向如图所示。
试求：（1）发电机与各变压器高、低压绕组的额定电压；（5分）（2）各变压器的额定变比；（5分）（3）当变压器工作于+5%抽头，2、4工作于主抽头，3工作于-2.5%抽头时，各变压器的实际变比。
（5分）2.某系统典型日负荷曲线如题图所示，试求出：日平均负荷；日最大负荷；负荷率；最小负荷系数。
（15分）一、填空题1.电力系统标幺值中选择基准值的要求是在标幺值中各物理量都用标幺值表示，首先选择基准值。
电力系统分析模拟题（含参考答案）一、单选题（共137题，每题1分，共137分）1.电压损耗是指线路始末两端电压的（）A、数值差B、电压降落的横分量C、相量差D、相位差正确答案：A2.装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。
A、PQ节点；B、PV节点；C、平衡结点；D、不能确定。
正确答案：B3.两相短路接地的复合序网与下列复合序网（）的哪一种。
A、正序、负序网络并联B、正序、负序网络串联C、正序、负序、零序网络串联D、正序、负序、零序网络并联正确答案：D4.架空输电线路采用分裂导线的目的是( )。
A、增大输电线路电容。
B、减小输电线路电阻；C、减小输电线路电抗；正确答案：C5.500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压降低。
C、防止输电线路轻载时末端电压升高；正确答案：C6.下面所列的电力系统负荷波动中，可以预测的是（）A、由生产、生活规律和气象条件变化所引起的第三类负荷变化；B、由用电设备的投入和退出运行所引起的第一类负荷变化；C、第一类和第二类负荷变化。
D、由大容量的用电设备投入或退出所引起的第二类负荷变化；正确答案：A7.无零序电流分量的不对称短路是（）A、两相短路B、单相接地短路C、三相短路D、两相短路接地正确答案：A8.电力系统一次调频的响应时间为（）。
A、2-20秒B、1-5秒C、10-50秒D、5-10秒正确答案：A9.110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）。
A、减少雷击事故，降低输电线路对地电压；B、减少雷击事故，提高电能质量；C、减少雷击事故，提高输电线路的耐压水平。
D、减少线路雷击事故，提高供电可靠性；正确答案：D10.联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW，频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，则联络线的功率情况为（）。
电力系统分析考试模拟试题及答案一、选择题（每题5分，共25分）1. 电力系统中，负载的功率因数是指负载的（）与其实际功率的比值。
A. 视在功率B. 有功功率C. 无功功率D. 复功率2. 以下哪个参数不是三相电路的功率三角形中基本的功率参数？A. 有功功率B. 无功功率C. 视在功率D. 电功率3. 电力系统中，变压器的额定容量是指其（）的能力。
A. 最大负载能力B. 短路能力C. 空载能力D. 负载能力4. 在电力系统中，对称分量法主要用于（）。
A. 计算三相电路B. 分析不对称故障C. 分析对称故障D. 控制电力系统5. 电力系统稳定性分析中，小干扰稳定性的主要分析方法是（）。
A. 频率分析法B. 阻抗分析法C. 功率流分析法D. 能量函数分析法二、填空题（每题5分，共25分）1. 在电力系统中，无功功率的补偿主要是通过____和____来实现的。
2. 电力系统的稳定性主要分为小干扰稳定性和____稳定性。
3. 电力系统的有功功率平衡主要是通过____和____来实现的。
4. 电力系统中，负载的功率因数越接近____，电力系统的效率越高。
5. 电力系统中，变压器的负载损耗与变压器的____和____有关。
三、简答题（每题10分，共30分）1. 请简述对称分量法的基本原理及其在电力系统中的应用。
2. 请简述电力系统的稳定性分析主要包括哪两个方面，并分别说明其重要性。
3. 请简述电力系统的有功功率和无功功率平衡的意义及其实现方法。
四、计算题（每题15分，共30分）1. 一个三相电源，线电压为380V，相电压为220V，负载为星形连接的三相异步电动机，功率为10kW，功率因数为0.8，求电动机的额定电流。
2. 一个电力系统的有功功率为P，无功功率为Q，请用数学公式表示该系统的有功功率和无功功率平衡方程。
答案：一、选择题答案1. B2. D3. A4. B5. D二、填空题答案1. 无功补偿装置无功电源2. 大干扰3. 发电机调压器4. 15. 额定电压负载率三、简答题答案1. 对称分量法是一种用于分析电力系统不对称故障的方法。
电力系统分析模拟试题与答案一、单项选择题（每题2分，共20分）1. 电力系统有功功率平衡的目的是什么？A. 保证电力系统安全稳定运行B. 保证电力系统质量C. 保证电力系统经济性D. 保证电力系统有功功率供需平衡答案：D2. 电力系统中，哪种设备主要用于实现有功功率的交换？A. 变压器B. 线路C. 母线D. 调相机答案：D3. 电力系统无功功率平衡的作用是什么？A. 保证电力系统安全稳定运行B. 保证电力系统质量C. 保证电力系统经济性D. 保证电力系统无功功率供需平衡答案：D4. 电力系统中，哪种设备主要用于实现无功功率的交换？A. 变压器B. 线路C. 母线D. 调相机答案：D5. 电力系统中，哪种设备主要用于调节系统电压？A. 变压器B. 线路C. 母线D. 调相机答案：D6. 电力系统短路计算的主要目的是什么？A. 确定电力系统设备的最大承载能力B. 保证电力系统安全稳定运行C. 保证电力系统质量D. 选择合适的电力系统设备答案：B7. 在电力系统中，哪种故障最常见？A. 单相接地故障B. 两相接地故障C. 两相短路故障D. 三相短路故障答案：A8. 电力系统稳定性分析的主要目的是什么？A. 确定电力系统设备的最大承载能力B. 保证电力系统安全稳定运行C. 保证电力系统质量D. 选择合适的电力系统设备答案：B9. 电力系统中，哪种设备主要用于控制发电机的有功功率输出？A. 调速器B. 励磁调节器C. 并网开关D. 无功补偿设备答案：A10. 电力系统中，哪种设备主要用于控制发电机的无功功率输出？A. 调速器B. 励磁调节器C. 并网开关D. 无功补偿设备答案：B二、简答题（每题10分，共30分）1. 请简述电力系统有功功率平衡的意义。
答案：电力系统有功功率平衡是指系统中有功功率的供需平衡。
保持有功功率平衡是确保电力系统安全稳定运行的基本条件。
如果系统中存在有功功率过剩或不足，可能导致电力系统电压下降、设备过载甚至系统崩溃。

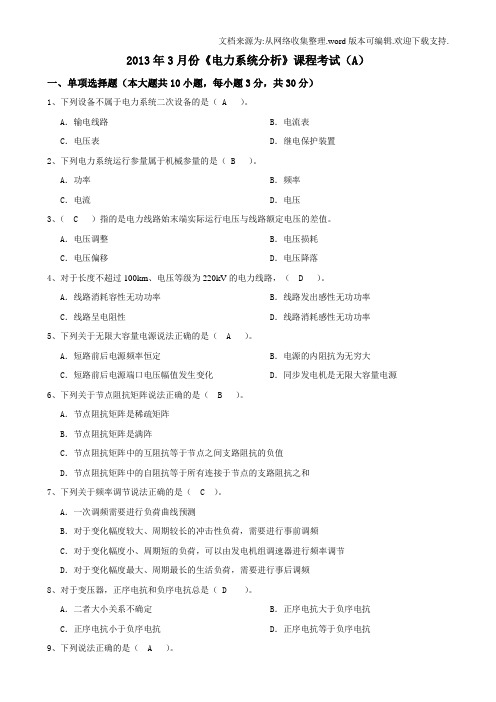

2013年3月份《电力系统分析》课程考试（A）
一、单项选择题（本大题共10小题，每小题3分，共30分）
1、下列设备不属于电力系统二次设备的是（ A ）。
A．输电线路B．电流表
C．电压表D．继电保护装置
2、下列电力系统运行参量属于机械参量的是（ B ）。
A．功率B．频率
C．电流D．电压
3、（ C ）指的是电力线路始末端实际运行电压与线路额定电压的差值。
A．电压调整B．电压损耗
C．电压偏移D．电压降落
4、对于长度不超过100km、电压等级为220kV的电力线路，（ D ）。
A．线路消耗容性无功功率B．线路发出感性无功功率
C．线路呈电阻性D．线路消耗感性无功功率
5、下列关于无限大容量电源说法正确的是（ A ）。
A．短路前后电源频率恒定B．电源的内阻抗为无穷大
C．短路前后电源端口电压幅值发生变化D．同步发电机是无限大容量电源6、下列关于节点阻抗矩阵说法正确的是（ B ）。
A．节点阻抗矩阵是稀疏矩阵
B．节点阻抗矩阵是满阵
C．节点阻抗矩阵中的互阻抗等于节点之间支路阻抗的负值
D．节点阻抗矩阵中的自阻抗等于所有连接于节点的支路阻抗之和
7、下列关于频率调节说法正确的是（ C ）。
A．一次调频需要进行负荷曲线预测
B．对于变化幅度较大、周期较长的冲击性负荷，需要进行事前调频
C．对于变化幅度小、周期短的负荷，可以由发电机组调速器进行频率调节
D．对于变化幅度最大、周期最长的生活负荷，需要进行事后调频
8、对于变压器，正序电抗和负序电抗总是（ D ）。
A．二者大小关系不确定B．正序电抗大于负序电抗
C．正序电抗小于负序电抗D．正序电抗等于负序电抗
9、下列说法正确的是（ A ）。
A．短路分析属于电磁暂态分析B．短路分析属于机电暂态分析
C．功角稳定性分析属于电磁暂态分析D．电磁暂态过程与机电暂态过程互不影响10、下列说法不正确的是（ B ）。
A．当运行点位于功角特性曲线的上升部分时，该运行点是静态稳定的
B．当运行点位于功角特性曲线的下降部分时，该运行点是静态稳定的
C．静态稳定极限点对应的功率是发电机在给定参数下可能输出的最大功率
D．电力系统要保持一定的抗干扰能力，不应该在接近稳定极限的情况下运行
二、填空题（本大题共10空，每空2分，共20分）
1、电压等级是指国家标准规定的一定数量的标准电压，本质上就是___用电设备____和___电力线路_____的额定电压。
2、发电设备单位时间内消耗的能源和发出有功功率之间的关系称为__耗量特性___。
3、衡量电能质量的指标包括_频率质量__、_电压质量__和__波形质量___。
4、电力系统稳定性分析的核心问题是_功角稳定性问题__。
5、电力系统受到扰动后，暂态过程按时间划分阶段可分为__起始阶段_______、_中间阶段________和__后期阶段_______。
三、简答题（本大题共2小题，每小题5分，共10分）
1、电力系统的负荷按范围划分可分为哪几种？
答：电力系统的负荷按范围划分可分为综合用电负荷、供电负荷和发电负荷。
2、简述电压中枢点的概念。
2．答：电压中枢点是指某些可以反映系统电压水平的主要发电厂或枢纽变电所母线。
四、论述题（本大题1小题，共10分）
1、论述电压偏移的危害。
1．答：（1）电压偏移过大，影响生活、生产、产品质量和产量，损坏设备，甚至大面积停电；
（2）电压过高，设备绝缘受损，同时变压器、电动机等的铁芯损耗增大，温升增加，寿命缩短；
（3）电压过低，功率一定时发电机、电动机和变压器的绕组电流增大，也会损坏设备，影响寿命；
（4）电压波动影响照明设备的效率、冶炼产品的质量和产量，而对枢纽变电站，严重时可能引起“电压崩溃”，造成大面积停电。
五、计算题（本大题共2小题，第一小题20分，第二小题10分，共30分）
1、某电力系统的等值电路如下图1，参数和变量如图中所示，已知：U 2=110kV ，2S =26+j 4MV A ，试求首端电压及首端注入功率的值。
图1
1．解：
~
2
*
24
222
110 1.310 1.573(MVA)y S U Y j j -∆==⨯⨯=
'
~222(264)(1.573)26 5.573(MVA)
y S S S j j j =+∆=++=+
'2'2
22
~
2212121222
226 5.573()(2.630.84)0.1521.802(MVA)110P Q S r jx j j U ++∆=+=+=+
'
~
~~
1212(26 5.573)(0.152 1.802)26.1527.375(MVA)
S S S j j j =+∆=+++=+
令
21100
U =∠kV
1S
2S
1U
2U
''''
21221221221212
22
-+26 2.6 5.57330.842630.84-5.573 2.6=+ 2.177+7.158(kV)
110110
P r Q x P x Q r U j
U U j j +∆=⨯+⨯⨯⨯=
1212110 2.177+7.158112.177+7.158=112.405 3.65(kV)
U U U j j =+∆=+=∠
2、一个简单电力系统，其输电线长度及单位长度参数、变压器铭牌参数如图2中所示，试求归算到110kV 侧的等值电路。
•
2
k k 00kW P ∆≈95
.1%0=I 10.34/km x =Ω410.0210S/km
b -=⨯
图2
解：
归算到高压侧的等值电路为：
110
,1T Z
变压器可直接归算到高压侧
2
2
,1101,110
%/10000.65010.1110(j )() 2.18520.3681006010060
N k K T N N U U P Z j j S S ≈+⋅=+⋅≈+Ω
5
001,11022
,110/1000%0/1000 1.9560(
j )()9.66910S 10060100110
N T N N P I S Y j j S U -≈-⋅=-⋅≈-⨯
线路按变比从10.5kV 归算到110kV 侧
22
1,11011110110()()(0.030.34)100()329.2523731.51910.510.5
L Z r jx l j j ≈+⋅⋅=+⋅⋅≈+Ω
26
261,110
1110.510.5()()(0210)100() 1.82210S
110110
L Y g jb l j j --≈+⋅⋅=+⨯⋅⋅≈⨯。
