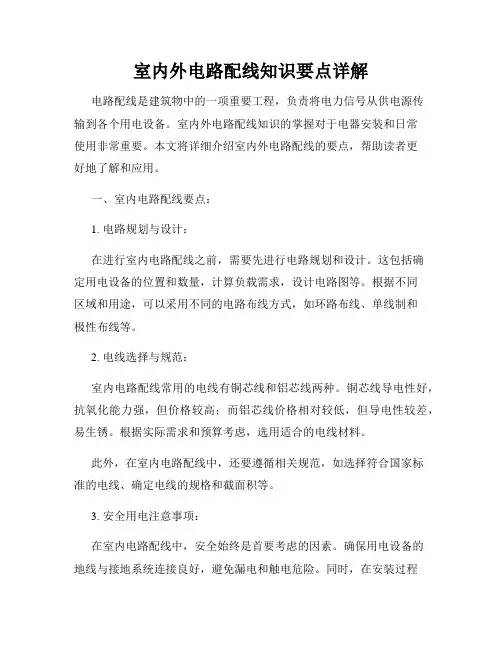

室内外电路配线知识要点详解电路配线是建筑物中的一项重要工程，负责将电力信号从供电源传输到各个用电设备。
室内外电路配线知识的掌握对于电器安装和日常使用非常重要。
本文将详细介绍室内外电路配线的要点，帮助读者更好地了解和应用。
一、室内电路配线要点：1. 电路规划与设计：在进行室内电路配线之前，需要先进行电路规划和设计。
这包括确定用电设备的位置和数量，计算负载需求，设计电路图等。
根据不同区域和用途，可以采用不同的电路布线方式，如环路布线、单线制和极性布线等。
2. 电线选择与规范：室内电路配线常用的电线有铜芯线和铝芯线两种。
铜芯线导电性好，抗氧化能力强，但价格较高；而铝芯线价格相对较低，但导电性较差，易生锈。
根据实际需求和预算考虑，选用适合的电线材料。
此外，在室内电路配线中，还要遵循相关规范，如选择符合国家标准的电线、确定电线的规格和截面积等。
3. 安全用电注意事项：在室内电路配线中，安全始终是首要考虑的因素。
确保用电设备的地线与接地系统连接良好，避免漏电和触电危险。
同时，在安装过程中，要注意避免电线过载和线路短路，以防止损坏电器设备和火灾等危险。
二、室外电路配线要点：1. 电缆的选择与使用：室外电路配线多采用电缆作为导线，因为电缆具有良好的绝缘性能和耐候性，能有效抵御室外环境的风吹雨打。
在选择电缆时，要根据室外环境的特点和用电设备的负载需求进行合理选择，并确保电缆的防水、耐磨等性能适用于实际情况。
2. 埋地电缆敷设：在室外电路配线中，有一部分电缆需要埋地敷设，如路灯电缆、地下电力线等。
在进行埋地电缆敷设时，要保证电缆埋设深度符合要求，避免因外力破坏或外界环境变化导致电缆损坏。
此外，还应采取防水和防腐措施，以延长电缆的使用寿命。
3. 室外接线盒和防护措施：室外电路配线需要安装室外接线盒进行连接和分配电力信号。
选择符合防护等级要求的室外接线盒，以防止水雨等外界因素进入盒内，造成电器设备的损坏或电路短路故障。

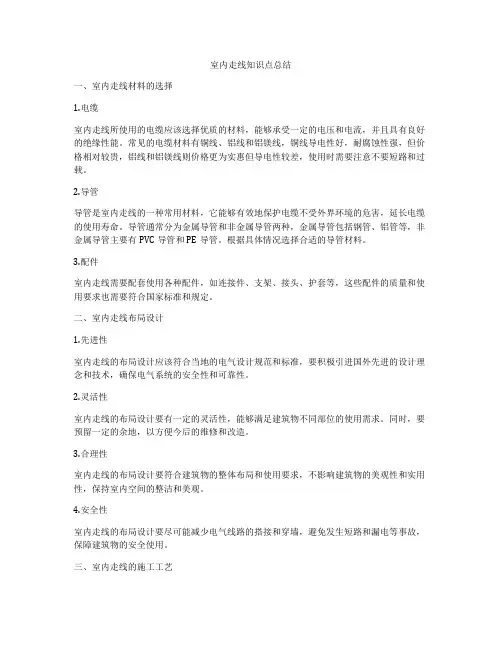

室内走线知识点总结一、室内走线材料的选择1.电缆室内走线所使用的电缆应该选择优质的材料，能够承受一定的电压和电流，并且具有良好的绝缘性能。
常见的电缆材料有铜线、铝线和铝镁线，铜线导电性好，耐腐蚀性强，但价格相对较贵，铝线和铝镁线则价格更为实惠但导电性较差，使用时需要注意不要短路和过载。
2.导管导管是室内走线的一种常用材料，它能够有效地保护电缆不受外界环境的危害，延长电缆的使用寿命。
导管通常分为金属导管和非金属导管两种，金属导管包括钢管、铝管等，非金属导管主要有PVC导管和PE导管。
根据具体情况选择合适的导管材料。
3.配件室内走线需要配套使用各种配件，如连接件、支架、接头、护套等，这些配件的质量和使用要求也需要符合国家标准和规定。
二、室内走线布局设计1.先进性室内走线的布局设计应该符合当地的电气设计规范和标准，要积极引进国外先进的设计理念和技术，确保电气系统的安全性和可靠性。
2.灵活性室内走线的布局设计要有一定的灵活性，能够满足建筑物不同部位的使用需求。
同时，要预留一定的余地，以方便今后的维修和改造。
3.合理性室内走线的布局设计要符合建筑物的整体布局和使用要求，不影响建筑物的美观性和实用性，保持室内空间的整洁和美观。
4.安全性室内走线的布局设计要尽可能减少电气线路的搭接和穿墙，避免发生短路和漏电等事故，保障建筑物的安全使用。
三、室内走线的施工工艺1.精密测量室内走线的施工需要准确测量建筑物内部的各种尺寸和角度，确保电缆、导管等材料的安装位置和方向符合设计要求。
2.认真布线在进行室内走线的布线工作时，要严格按照设计方案进行，将电缆、导管等材料按照规定的间距和角度安装好，保证布线的整齐和美观。
3.精细施工在进行室内走线的施工过程中，需要保持工地的整洁和安全，杜绝乱丢垃圾和乱放工具，确保电缆、导管等材料的安装质量和使用寿命。
4.设备保护在进行室内走线的施工过程中，需要注意保护周围的设备和装饰，避免对建筑物和设备造成损坏。
家庭用电接线常识大全
家庭用电接线是我们日常生活中必不可少的一部分，正确的接
线对于家庭电气安全至关重要。
以下是家庭用电接线常识的大全：
1. 了解电路结构，家庭用电通常包括主线路、分支线路和插座
线路。
主线路从电表进入家庭，分支线路连接到主线路，而插座线
路则连接到分支线路。
了解这些结构有助于正确理解家庭用电接线
的基本原理。
2. 接线颜色，在家庭用电中，通常使用三种颜色的电线，蓝色
代表中性线，棕色代表火线，黄绿色代表接地线。
正确连接这些电
线至关重要，以确保电路的正常运行和安全性。
3. 接线工具，在进行家庭用电接线时，需要使用一些专门的工具，如螺丝刀、剥线钳、绝缘胶带等。
这些工具有助于确保接线的
稳固和安全。
4. 接线规范，家庭用电接线需要按照国家标准和安全规范进行。
正确的接线方法可以避免电路短路、漏电等安全隐患，保障家庭用
电的安全。
5. 插座安装，在安装插座时，需要确保火线、零线和接地线连接正确，同时要使用防护盖和保护装置，以防止触电事故的发生。
6. 负载均衡，在家庭用电中，需要合理规划电器的用电位置，避免同一回路上负载过重，导致过载和安全隐患。
7. 定期检测，家庭用电接线需要定期检测，以确保电线、插座和开关的正常运行。
定期检测可以及时发现潜在的安全问题，保障家庭用电的安全。
总之，家庭用电接线是一项需要谨慎对待的工作，正确的接线方法和规范操作对于家庭用电的安全至关重要。
希望以上信息对你有所帮助，如果你还有其他问题，欢迎继续提问。

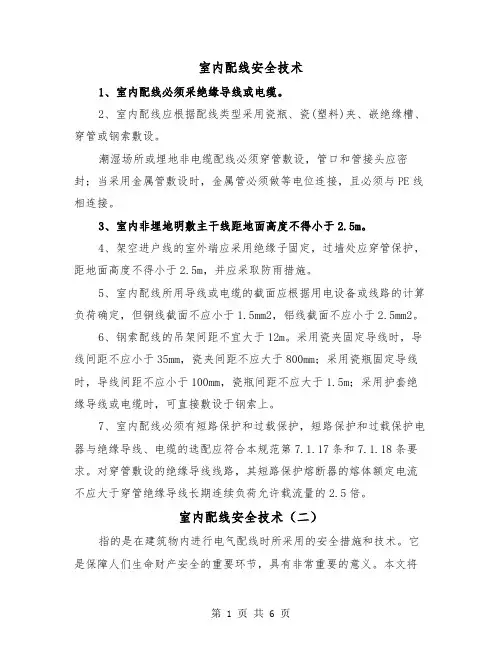

室内配线安全技术1、室内配线必须采绝缘导线或电缆。
2、室内配线应根据配线类型采用瓷瓶、瓷(塑料)夹、嵌绝缘槽、穿管或钢索敷设。
潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。
3、室内非埋地明敷主干线距地面高度不得小于2.5m。
4、架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施。
5、室内配线所用导线或电缆的截面应根据用电设备或线路的计算负荷确定，但铜线截面不应小于1.5mm2，铝线截面不应小于2.5mm2。
6、钢索配线的吊架间距不宜大于12m。
采用瓷夹固定导线时，导线间距不应小于35mm，瓷夹间距不应大于800mm；采用瓷瓶固定导线时，导线间距不应小于100mm，瓷瓶间距不应大于1.5m；采用护套绝缘导线或电缆时，可直接敷设于钢索上。
7、室内配线必须有短路保护和过载保护，短路保护和过载保护电器与绝缘导线、电缆的选配应符合本规范第7.1.17条和7.1.18条要求。
对穿管敷设的绝缘导线线路，其短路保护熔断器的熔体额定电流不应大于穿管绝缘导线长期连续负荷允许载流量的2.5倍。
室内配线安全技术（二）指的是在建筑物内进行电气配线时所采用的安全措施和技术。
它是保障人们生命财产安全的重要环节，具有非常重要的意义。
本文将从室内配线的基本原则、安全技术措施和常见问题等方面进行详细介绍。
一、室内配线的基本原则室内配线的基本原则是确保电气设备正常运行、人身安全，并防止火灾等事故的发生。
它包括以下几个方面：1. 合理布局：根据建筑物的结构特点和用电需求，合理布置电气设备和配线线路。
要保证设备之间的间距，避免过于密集，有利于设备的运行和维护；并合理安排配线路径，避免与其他管线交叉或受到机械损伤。
2. 选择合适的电线电缆：根据用电负荷、敷设环境以及安全要求等因素选择适合的电线电缆。
要保证电线电缆的导电性能良好、绝缘外皮完好，并能承受预期负荷。

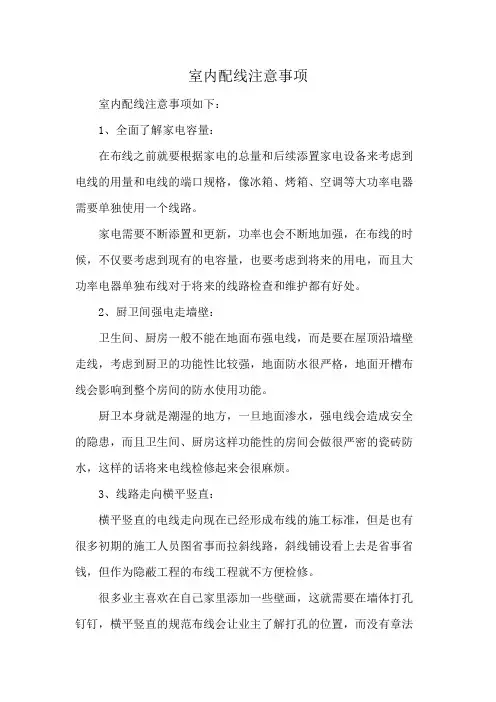

室内配线注意事项
室内配线注意事项如下：
1、全面了解家电容量：
在布线之前就要根据家电的总量和后续添置家电设备来考虑到电线的用量和电线的端口规格，像冰箱、烤箱、空调等大功率电器需要单独使用一个线路。
家电需要不断添置和更新，功率也会不断地加强，在布线的时候，不仅要考虑到现有的电容量，也要考虑到将来的用电，而且大功率电器单独布线对于将来的线路检查和维护都有好处。
2、厨卫间强电走墙壁：
卫生间、厨房一般不能在地面布强电线，而是要在屋顶沿墙壁走线，考虑到厨卫的功能性比较强，地面防水很严格，地面开槽布线会影响到整个房间的防水使用功能。
厨卫本身就是潮湿的地方，一旦地面渗水，强电线会造成安全的隐患，而且卫生间、厨房这样功能性的房间会做很严密的瓷砖防水，这样的话将来电线检修起来会很麻烦。
3、线路走向横平竖直：
横平竖直的电线走向现在已经形成布线的施工标准，但是也有很多初期的施工人员图省事而拉斜线路，斜线铺设看上去是省事省钱，但作为隐蔽工程的布线工程就不方便检修。
很多业主喜欢在自己家里添加一些壁画，这就需要在墙体打孔钉钉，横平竖直的规范布线会让业主了解打孔的位置，而没有章法
的斜拉布线，很容易凿到线路。
4、电线要套绝缘管：
暗埋线路不能直接埋入抹灰层，而要在电线外套绝缘管，套管中的电线不能有扭曲、接头，一般情况下，一组电线埋布时不允许超过三个转头，超过三个转头的话要接过路盒。
室内配线安全室内配线是指建筑物内部（包括与建筑物相关联的外部位）电气线路敷设。
有明配线和暗配线两种。
敷设方式有瓷（塑）、夹板配线、绝缘子（柱）配线、钢（塑料）管配线、铝片卡（或线夹）配线、钢索配线等。
其中用得最多的是钢（塑料）管配线和铝片卡（或线夹）配线。
一、室内配线的基本要求1．使用的导线其额定电压应大于线路的工作电压。
2．配线线路中应尽量避免接头，很多事故都是由于导线连接不良、接头质量不好而引起。
穿在管内敷设的导线不准有接头。
3．明配线在敷设时要保持水平和垂直（横平竖直）。
导线与地面的最小距离应符合下表中的规定，否则应穿管保护，以防机械损伤。
绝缘电线至地面的最小距离4．导线穿越楼板时，应将导线穿入钢管或硬塑料管内保护，保护管上端口距地面不应小于1. 8 m，下端口到楼板下为止。
5．导线穿墙时,也应加装保护管（瓷管、塑料管、钢管等），保护管的两端出线口伸出墙面的距离不应小于10mm。
6．导线相互交叉时，为避免相互碰线，在每根导线上应加套绝缘管保护，并将套管牢靠地固定。
7．在与建筑物相关联的室外部位配线时，绝缘导线至建筑物的间距不应小于下表中所列的数值。
绝缘电线至建筑物的最小间距8．采用绝缘子或瓷柱配线的绝缘导线最小间距离见下表。
室内外布线的绝缘电线最小间距9．室内明配线敷设时，必须与煤气管道、热水管道等各种管道保持一定的安全距离。
二、塑料护套线配线安全要求塑料护套线是一种具有塑料保护层的双芯或多芯绝缘导线，具有防潮、耐酸和耐腐蚀等性能。
可以直接敷设在空心楼板、墙壁以及建筑物表面，用铝片卡或线夹固定。
塑料护套线敷设的安全注意事项如下：1．塑料护套线不得直接埋入抹灰层内暗配敷设及不得在室外露天场所直接明配敷设。
2．塑料护套线明配敷设时，导线应平直，紧贴在建筑物的敷设面上，不应有松弛、扭绞和曲折现象；弯曲时不应损伤护套和芯线的绝缘层，弯曲半径不应小于导线护套宽度的3倍。
3．固定塑料护套线的线卡之间的距离一般为150~200 mm；线卡距接线盒、灯具、开关、插座等50~100 mm处应增加一个固定点。
家装电工走线基本知识家装电工走线是指在家庭装修过程中，进行电线、电缆的敷设和走线的工作。
正确的电线走线是保证家庭电气设备正常运行的基础，也是保障家庭安全的重要环节。
本文将介绍家装电工走线的基本知识，包括走线材料、走线方式和注意事项等。
一、走线材料1. 电线：家庭装修中常用的电线有BV线、RV线和RVV线等。
BV 线为单芯铜芯电线，适用于明敷在管道内或地面下的走线。
RV线为多股铜芯电线，适用于墙壁和天花板内的走线。
RVV线为多芯铜芯电线，适用于需要同时走多个电源的地方。
2. 电缆：电缆是由多根电线组合而成的，适用于大功率电器的走线。
常见的电缆有三芯电缆和五芯电缆，分别用于交流电和直流电的走线。
3. 线槽：线槽是用来隐藏电线和电缆的装饰材料，常用的材质有PVC和金属。
线槽的选择要根据走线的位置和需求来确定，确保走线美观、安全。
4. 管道：管道适用于长距离、复杂走线的情况，常用的材质有PVC 和金属。
在安装管道时，要保证管道的通畅，避免弯曲过多和搭接过长。
二、走线方式1. 明敷：明敷是指将电线或电缆暴露在室内的墙壁、地面或天花板上。
明敷的优点是施工简单、方便维修，但美观性较差，容易受到外界物体的损坏。
2. 隐敷：隐敷是指将电线或电缆隐藏在墙壁、地面或天花板内部。
隐敷的优点是美观、安全，不易受到外界物体的损坏，但施工较为复杂，需要提前规划好走线路径。
3. 水平走线：水平走线是指沿着墙壁或天花板的水平方向进行走线。
水平走线适用于电源插座和开关等设备的连接。
4. 垂直走线：垂直走线是指沿着墙壁或天花板的垂直方向进行走线。
垂直走线适用于灯具和电视等设备的连接。
三、走线注意事项1. 走线前要先规划好走线路径，避免走线冲突和浪费材料。
2. 走线时要避免与水管、煤气管等其他管道相交，以免影响正常使用和安全。
3. 明敷电线或电缆时，要注意固定牢固，以免受到外界物体的损坏。
4. 隐敷电线或电缆时，要选择合适的线槽或管道，并确保通畅。
室内布线方法和规则室内布线是指在建筑物内部进行电力、通信、网络等各种线缆的敷设与连接。
合理的室内布线能够保证电力供应的稳定性和安全性，确保通信和网络设备的正常运行。
在进行室内布线时，应遵守一些规则和方法，以确保布线的安全、可靠和经济。
一、布线规则和方法1.根据电气安全法规进行布线：室内布线必须符合当地电气安全法规的要求，例如使用合格的电线电缆、应安装漏电保护器等。
同时，要确保室内布线的可靠接地，以提高电气安全性。
2.根据需求设计合理布线方案：在进行室内布线之前，应根据实际需求和建筑物的结构特点，制定合理的布线方案。
布线方案应尽量简化布线线路，减少线缆的长度和损耗，提高传输效率。
3.划定专用区域和通道：根据技术要求，将不同功能的线缆划分到相应的专用区域和通道中，以避免线缆之间的干扰和混乱。
4.使用规范的标识和编号：在布线时应对线缆进行规范的标识和编号，以方便维护和排查问题。
标识应清晰可见，耐久不褪色，编号应按功能、区域或楼层进行分类。
5.保持布线清洁整齐：布线时要注意线缆的整齐摆放，避免交叉纠缠和混乱，保持布线的清洁和美观。
6.避免过载和短路：在进行室内布线时，要根据设备功率和电流要求确定线缆的规格和容量，以避免过载和短路的发生。
7.确保通风散热：布线时要确保设备和线缆的通风散热，避免温度过高影响设备的正常工作。
8.采用合适的连接方式：在进行线缆连接时，应采用合适的连接方式，如绞接、压接或焊接等，以确保连接的牢固和稳定。
9.使用合适的管道和保护设施：为线缆进行布线时，应选择合适的管道和保护设施进行保护，以防止线缆受到外界物理损害。
10.进行规范的测试和检测：在室内布线完成后，应进行规范的测试和检测，以确保布线的质量和性能。
二、室内布线的注意事项1.布线过程中要注意安全：在进行室内布线时，要注意安全操作，避免触电、抓取或其他安全事故的发生。
2.预留足够的长度：在线缆布线时，要预留足够的长度，以便进行调整、移位或扩展等操作。
