11G101系列标准图集解读
钢筋计算原理
• 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长 度。如（图1）
图1
钢筋计算的方法：传统方法、平法。
11G101系列平法应用
11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、梁、板） (替代03G101-1 、04G101-4) 11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯） (替代03G101-2)
工程 内容
010413006 后张 法预 应力 钢筋 010416007 预应 力钢 丝 010416008 预应 力钢 绞线
1.钢 筋(网、 笼)制 作、 运输 2.钢 筋(网、 笼)安 装
预算定额计算规则(宁夏)P188 • 钢筋工程量，按以下规定计算。 • 1.钢筋工程，应区别现浇、预制构件、不同品种和规格，分别按 设计长度乘以单位重量，以吨计算。 • 2.计算钢筋工程量时，设计规定钢筋搭接长度的按设计图规定的 搭接长度计算，设计未规定搭接长度的，水平钢筋园25以内的 钢筋每9米计算一个接头，园25以上的钢筋每7米计算一个接头， 竖向接头按自然层计算接头个数，接头长度按设计或规范计算。 • 现浇构件中固定钢筋位置的支撑钢筋，双层钢筋用的马凳筋， 伸出构件的锚固钢筋按钢筋计算，并入钢筋工程量内。钢筋电 渣压力焊、套筒挤压等接头，以“个”计算。 • 3.先张法预应力钢筋，按构件外尺寸计算长度，后张法预应力钢 筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚 具类型，分别按下列规定计算。
第十二章钢筋工程
清单分项及规则 • 《清单规范》将钢筋工程常用项目分为现浇混凝土钢筋、预制 构件钢筋等8个子目。如下表所示。
项目编码 项目名称 项目特征 钢筋种类、规格 计量单位 工程量计算 规则 按设计图示 钢筋(网)长度 (面积)乘以单 位理论质量 计算 工程内容
11G101-2图集及说明
2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部
（2φ12） 表示上部3跨中间位置架立筋2根直径 12mm的HPB300钢筋
上部通长 纵筋
下部纵筋 钢筋一般通长
④上、下均有通长钢筋，表达为 “上部通长筋；下部通长筋”
例： 2 22；4 20
2φ20；4φ18
2φ20 上部两跨通长筋均为2根直径20mm的 HRB335钢筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
上部纵筋
箍筋
h
截面高度
b
截面宽度
侧面构造纵筋 下部纵筋
12φ8@100（4） φ8@200（4）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
返回
4）梁上部通长筋或架立筋
• 通长筋指梁上部受力筋沿梁的长度方向 不截断
• 架立筋的作用是和箍筋绑扎在一起形成 钢筋骨架。
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数、 级别和直径
• 例：第二层楼板结构标高3.270m， 厕所位置梁顶实际标高3.220，此项标 注为（-0.050）。
返回
（2）原位标注
• 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
• 一般需要原位标注的是 • 1）梁尺寸 • 2）梁箍筋 • 3）梁支座上部纵筋 • 4）梁下部纵筋 • 5）梁侧面构造钢筋或抗扭钢筋 • 6）梁标高 • 7）附加箍筋或吊筋
（2φ12） 表示上部3跨中间位置架立筋2根直径 12mm的HPB300钢筋
上部通长 纵筋
下部纵筋 钢筋一般通长
④上、下均有通长钢筋，表达为 “上部通长筋；下部通长筋”
例： 2 22；4 20
2φ20；4φ18
2φ20 上部两跨通长筋均为2根直径20mm的 HRB335钢筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
上部纵筋
箍筋
h
截面高度
b
截面宽度
侧面构造纵筋 下部纵筋
12φ8@100（4） φ8@200（4）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
返回
4）梁上部通长筋或架立筋
• 通长筋指梁上部受力筋沿梁的长度方向 不截断
• 架立筋的作用是和箍筋绑扎在一起形成 钢筋骨架。
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数、 级别和直径
• 例：第二层楼板结构标高3.270m， 厕所位置梁顶实际标高3.220，此项标 注为（-0.050）。
返回
（2）原位标注
• 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
• 一般需要原位标注的是 • 1）梁尺寸 • 2）梁箍筋 • 3）梁支座上部纵筋 • 4）梁下部纵筋 • 5）梁侧面构造钢筋或抗扭钢筋 • 6）梁标高 • 7）附加箍筋或吊筋

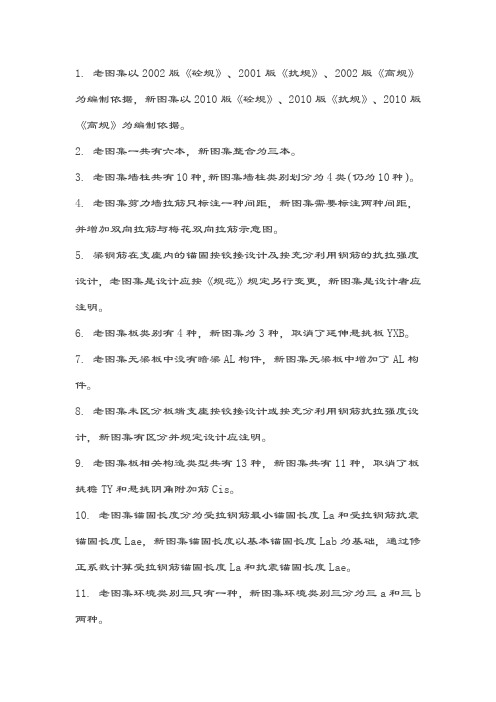

11G图集解析
1. 老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2. 老图集一共有六本，新图集整合为三本。
3. 老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4. 老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5. 梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6. 老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7. 老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8. 老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9. 老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10. 老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11. 老图集环境类别三只有一种，新图集环境类别三分为三a和三b 两种。
12. 老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13. 老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14. 老图集机械锚固有3种形式，新图集增加至6种。
15. 老图集没有并筋构造，新图集增加并筋构造。
16. 老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17. 老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

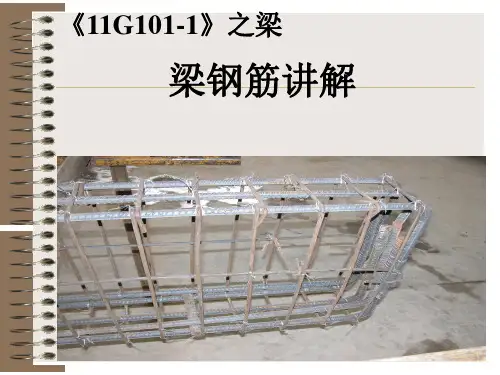

11G101-1图集及讲解
❖例 3Φ22；3Φ20
2021/5/8
34
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
2021/5/8
20
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
23
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上高差
2021/5/8
24
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
平法识图与钢筋算量
建工系
吕丽平
2021/5/8
2
2021/5/8
3
2021/5/8
4
2021/5/8
5
2021/5/8
6
2021/5/8
7
2021/5/8
8
2021/5/8
9
2021/5/8
34
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
2021/5/8
20
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
23
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上高差
2021/5/8
24
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
平法识图与钢筋算量
建工系
吕丽平
2021/5/8
2
2021/5/8
3
2021/5/8
4
2021/5/8
5
2021/5/8
6
2021/5/8
7
2021/5/8
8
2021/5/8
9
11G图集解析
2．钢筋种类、混凝土强度的重大变化，在53页表。钢筋种类由原来的5种增加到7种，不再包含环氧树脂涂层钢筋，钢筋强度有所提升，新增了HRB500两个钢种；混凝土强度增加4种类型到C60，这些改变使新版图集适用范围得到扩展。
3．最小锚固长度有变，在53页。 受拉钢筋锚固长度，老图集规定“在任何情况下不得小于250mm”，新图集仅“在非抗震条件下规定不得小于200mm”。在抗震条件下，必须执行基本锚固长度乘以修正系数，再没有不得小于250mm这个说法。
6．梁柱纵筋搭接区箍筋加密及相关要求，在54页右下方注。新图集将梁与柱纵筋搭接区加密，集中放在一处详解，并增加了搭接区范围的箍筋直径的不小于纵筋直径的4分之一倍(最大钢筋直径)，间距不应大于100mm或5d(d为搭接钢筋的最小直径),还增加了注3.“当受压钢筋直径大于25毫米时，尚应在搭接接头两个端面外100毫米的范围内各设置两道箍筋”，最后这第3条有深刻的含义，关键是受压两个字，因为受压钢筋或者说钢筋在受压区内才允许搭接，而在受拉力区、受剪力区、受扭力区，是不允许搭接的，这样才能理解明白。
22．在77页增加了地下室外墙钢筋构造，详细讲解了外侧通长筋及非通长筋的设置，并明确了内侧水平筋的连接区及外墙与顶板连接由设计人员选定。
23．在19页地下室外墙，新图集在平面表示方法上有新规定，提到了拉筋“双向”或“梅花双向”布置。
24．梅花拉筋，在16页左图。剪力墙拉筋，经常有隔一拉一设置，16页左图属隔二拉一，右图为隔三拉一的梅花布置其实是隔一乘以隔三拉一近似于隔二拉一。拉筋梅花布置的根数约等于非梅花布置的2倍。
15．柱顶部纵筋锚固形式，在65页，锚头锚板。框架柱的封顶4种构造，很好记，弯折12倍，可向里勾亦可向外勾，可用锚头锚板，亦可不做弯钩但必需够锚固长度且延伸到顶。
16G101与11G101图集对比解释
16G101-1 P65
11G101-1 P61
引领建筑产业 建造美好未来
14
二、主要修订内容
8、KZ、QZ、LZ筵筋加密区范围
（1）区别： 1、注4修改无梁且无板连接时，筵筋加密范围的Hn取值; 2、梁上柱，梁内筵筋间距不大于500要求，至少两道柱筵筋，
16G101-1 P65
11G101-1 P61
引领建筑产业 建造美好未来
15
二、主要修订内容
9、KZ边柱和角柱柱顶纵向钢筋构造
（1）区别： 1、节点①: 附加角筋,11G是有柱纵筋直径≥25时条件才设置, 16G可以理解 为 必须设置
16G101-1 P67
11G101-1 P64
引领建筑产业 建造美好未来
16
二、主要修订内容
2、节点⑤:11G无＂且伸至梁底＂的要求。
混凝土结构的钢筋应按下列规定选用：
1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用， 尤其是梁、柱和斜撑 构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋； 2、淘汰直径16mm及以上335MPa级热轧带肋钢筋， 保留小直径的HRB335钢筋， 主要用于中、小跨度 楼板配筋以及剪力墙的分布筋配筋，还可用于构件的箱筋与构造配筋；
16G101-1 P67
11G101-1 P64
引领建筑产业 建造美好未来
17
二、主要修订内容
10、柱变截面位置纵向钢筋构迼变化
（1）区别： 16G要求连续通过的纵筋，变截面处弯折位置楼面往下50mm;
引领建筑产业 建造美好未来
8
二、主要修订内容
引领建筑产业 建造美好未来
9
二、主要修订内容
11G图集解释
11G图集上的lab,labE,la,laE这四个有什么区别la=&a * lab （具体详见11G101-1 P53）laE=&a * la （具体详见11G101-1 P53）而labE是受拉钢筋抗震基本锚固长度，也是可以从表上直接查出，其主要作用就是在某些节点上有直接标明锚固这个数值！lab,labe,la,lae分别代表什么意思？它们之间是什么关系？lab是非抗震基本锚固长度，labe是抗震基本锚固长度，la是非抗震锚固长度，lae是抗震锚固长度.Lab受拉钢筋基本锚固长度La受拉钢筋的锚固长度：La=ζa×LabLaE纵向受拉钢筋的抗震锚固长度LaE=ζaE×La=ζaE×ζa×Lab=ζa×L abELabE受拉钢筋抗震基本锚固长度，在11G329-1 1-9页中9.1.4条规定了概念LabELabE=ζaE×LabLab是基本锚固长度，LabE是基本抗震锚固长度，表格中各抗震等级对应的LabE是Lab乘以修正系数ζaE所得到的结果。
101图集表格上的XXd是基本锚固长度和基本抗震锚固长度，要得到实际施工时下料的锚固长度La，则要乘以表格下方的一些修正系数。
例如：某构件抗震等级三级，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，就不再乘以1.05了。
相应的如果某构件不考虑抗震，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，也不用乘以1.05了。
（ζa根据图集中右下角的表格来选取）Lab、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？答：Lab代表基本锚固长度，Labe抗震基本锚固长度，La受拉钢筋锚固长度，Lae抗震锚固长度。
它们之间的关系为La=Lab*ζa；Lae=La*ζae。

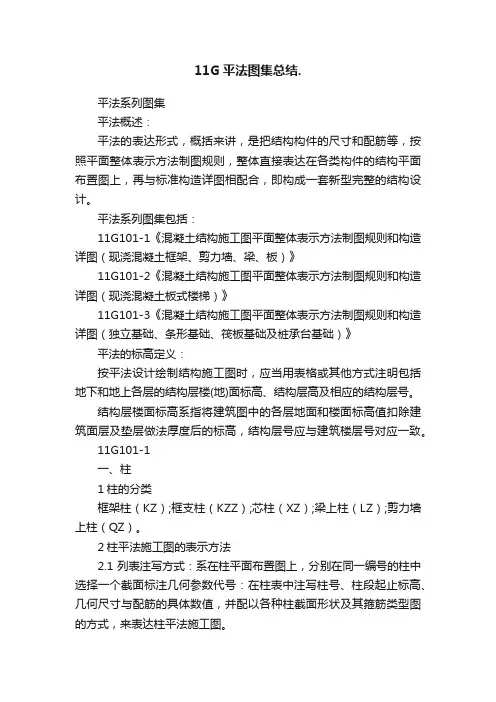

11G平法图集总结.
11G平法图集总结.平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
11G101图集全面解析讲解
11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101图集重点解析
11G101图集重点以下总结了一些常用的规则，初学者只看这些内容，简单的图纸就可以掌握，要全面掌握当然要通读全文，特别注意构造详图和其中的文字注释。
一、11G101-1图集（一）柱1、P5“总说明6”：即使设计者依据也是施工、监理人员依据。
语气基本是针对设计人员。
2、P6“平面整体表示方法制图规则1.0.8”：要确定构件的空间位置就必须确定构件的标高。
3、P7“平面整体表示方法制图规则1.0.9”：每一条都重要，尽力把设计者的疏忽在图纸会审中解决。
4、P8、9“2柱平法施工图制图规则2.2.1、2.2.2”：列表注写方式表中有编号、标高、配筋，柱与轴线关系还要看平面图，5、P11“柱平法施工图列表注写方式示例”：列表注写方式常用，一般表没有这么复杂，常见的是P22页的形式。
6、P53“受拉钢筋基本锚固长度lab、labE、受拉钢筋锚固长度la、laE、受拉钢筋锚固长度修正系数”：受拉钢筋基本锚固长度lab、labE已列在表中，根据图纸结构设计说明中抗震等级、结合钢筋种类、砼强度等级查表取值。
修正系数见有下表，一般不用修正。
7、P54“砼结构的环境类别、砼保护层的最小厚度”：砼保护层的最小厚度根据砼结构的环境类别查表取值，砼结构的环境类别见图纸结构设计说明，保护层是到箍筋外皮，特别注意“注”1、4、5P54“纵向箍筋构造”：纵向受力钢筋直径16mm以上宜采用机械或焊接连接，若采用搭接，搭接区箍筋要加密、加大。
8、P55“纵向钢筋弯钩与机械锚固形式”：可以灵活采用，保证锚固长度、方便施工或节约钢筋。
P55“纵向受拉钢筋绑扎搭接长度ll 、llE”：钢筋绑扎搭接长度是用受拉钢筋锚固长度乘以修正系数，可能情况下，接头一定要错开1.3ll，降低修正系数，节约钢筋。
9、P56“封闭箍筋及拉筋弯钩构造”：注意细节。
P56“梁柱纵筋间距要求”：梁柱钢筋比较密时注意。
10、P57、P58“抗震KZ纵向钢筋连接构造”、“地下室抗震KZ纵向钢筋连接构造”：柱接头的位置避开非连接区并不难，但还要兼顾节约钢筋，要认真优化接头位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

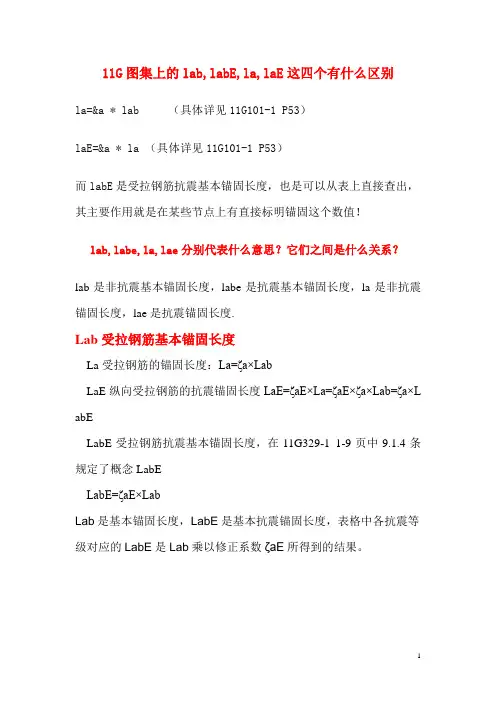

11G图集上的lab,labE,la,laE这四个有什么区别
la=&a * lab （具体详见11G101-1 P53）
laE=&a * la （具体详见11G101-1 P53）
而labE是受拉钢筋抗震基本锚固长度，也是可以从表上直接查出，其主要作用就是在某些节点上有直接标明锚固这个数值！
lab,labe,la,lae分别代表什么意思？它们之间是什么关系？lab是非抗震基本锚固长度，labe是抗震基本锚固长度，la是非抗震锚固长度，lae是抗震锚固长度.
Lab受拉钢筋基本锚固长度
La受拉钢筋的锚固长度：La=ζa×Lab
LaE纵向受拉钢筋的抗震锚固长度LaE=ζaE×La=ζaE×ζa×Lab=ζa×L abE
LabE受拉钢筋抗震基本锚固长度，在11G329-1 1-9页中9.1.4条规定了概念LabE
LabE=ζaE×Lab
Lab是基本锚固长度，LabE是基本抗震锚固长度，表格中各抗震等级对应的LabE是Lab乘以修正系数ζaE所得到的结果。
101图集表格上的XXd是基本锚固长度和基本抗震锚固长度，要得到实际施工时下料的锚固长度La，则要乘以表格下方的一些修正系数。
例如：某构件抗震等级三级，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，就不再乘以1.05了。
相应的如果某构件不考虑抗震，C30混凝土，三级钢，那么就用表格中对应的35d来乘以ζa，也不用乘以1.05了。
（ζa根据图集中右下角的表格来选取）
Lab、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？
答：Lab代表基本锚固长度，Labe抗震基本锚固长度，La受拉钢筋锚固长度，Lae抗震锚固长度。
它们之间的关系为La=Lab*ζa；Lae=La*ζae。
